Модуль RP073. Регулятор скорости вращения мотора постоянного тока

Код товара: CTTL12543
Бренд: DIY
Есть в наличии Есть в наличии
Модуль RP073. Регулятор скорости вращения мотора постоянного тока
1350 c
1350 c
Быстрый заказ

Заказ быстрым способом

Модуль RP073. Регулятор скорости вращения мотора постоянного тока

Цена: 1350 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Политику конфиденциальности,
Публичную оферту, Пользовательское соглашение

Быстрый заказ

Заказ быстрым способом

Модуль RP073. Регулятор скорости вращения мотора постоянного тока

Цена: 1350 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Публичную оферту, Политику конфиденциальности, Пользовательское соглашение
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Модуль RP073. Регулятор скорости вращения мотора постоянного тока

Обратите внимание на близкий
по назначению товар:


Модуль RP093. Регулятор оборотов мотора постоянного тока ШИМ в пластиковом корпусе

Модуль RP093. Регулятор оборотов мотора постоянного тока ШИМ в пластиковом корпусе

Модуль RP0123. Регулятор управления мотором постоянного тока. Питание: 12-80 В, ток: 30 А

Модуль RP0123. Регулятор управления мотором постоянного тока. Питание: 12-80 В, ток: 30 А
Модуль RP073. Регулятор скорости вращения мотора постоянного тока  Модуль RP073. Регулятор скорости вращения мотора постоянного тока

CCM9N ШИМ-регулятор скорости вращения мотора постоянного тока в пластиковом корпусе с ручкой управления и встроенным выключателем напряжения.


Технические характеристики


  • Модель: CCM9N V3.0 / аналог;
  • Диапазон входного напряжения: 10 ~ 50В постоянного тока DC;
  • Метод регулировки: ШИМ-модуляция;
  • Ток нагрузки/потребления (макс.)
  • пиковый, кратковременный: 40А;
  • продолжительный: 15А, 20А, 30А;
    •
  • Частота ШИМ: 22кГц, 2.2кГц, 240Гц;
  • Контроллер: NE555;
  • Управление: поворотный регулятор с выключателем;
  • Рабочий цикл (скважность): 5% ~ 100%;
  • Эффективность, КПД (макс.): 95%;
  • Индикация: рабочее состояние;
  • Функция реверса: нет;
  • Коммутационная группа: винтовые клеммы;
  • Температура эксплуатации: -20°C ~ +40°C;
  • Размеры: 108(123) х 56 х 40мм;
    •

    ШИМ-регулятор CCM9N собран на простом микроконтроллере NE555 универсального таймера и поддерживает работу с любыми видами коллекторных (щёточных) моторов постоянного тока, от низкоскоростных (менее 1000 об/м) до высокоскоростных (свыше 10.000 об/м). Способе упралять напряжением питания электромеханических приводов в диапазоне 10-50В. Продолжительный ток потребления может достигать 15А, 20А или 30А. Значение предельного тока в режиме долговременной нагрузки прямо зависит от выбранной частоты ШИМ-модуляции.

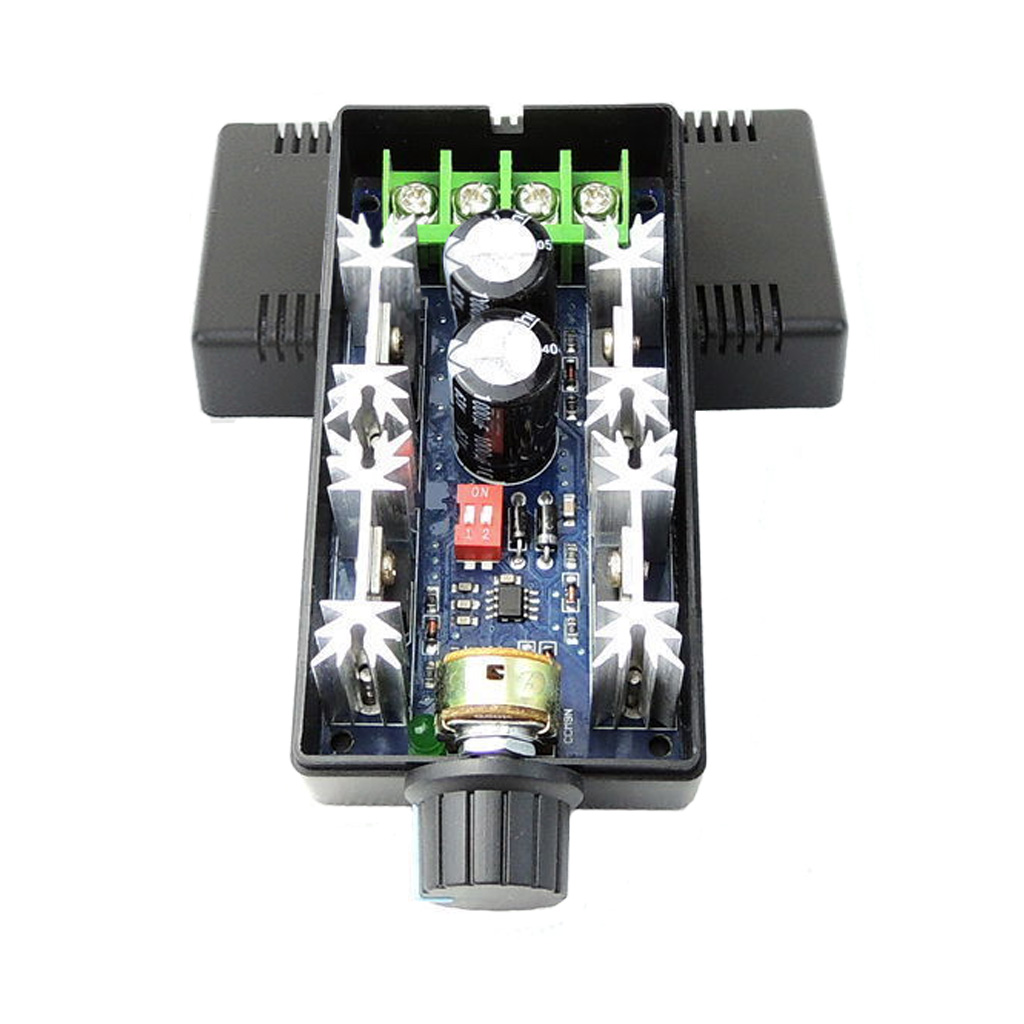

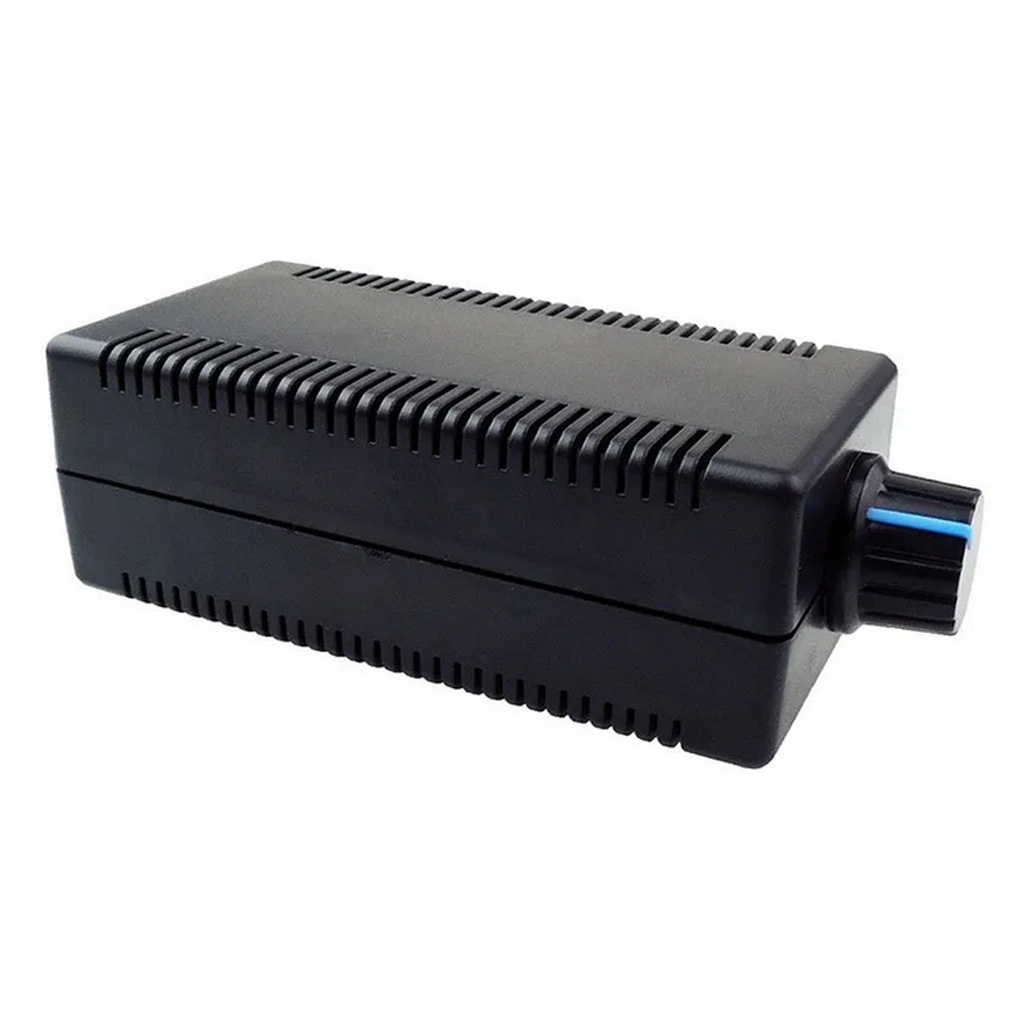

    Плата регулятора CCM9N оснащена 2-ползунковым DIP-переключателем, который определяет одну из трёх зафиксированных частот ШИМ-модуляции: 22кГц, 2.2кГц и 240Гц. Правильно выставленная частота ШИМ влияет на стабильность, точность и плавность управления коллекторным DC-мотором, подключенного к регулятору CCM9N. Плата регулятора помещена в пластиковый корпус, с одного торца имеется поворотная ручка изменения скорости мотора. В ручку настройки регулятора встроен механический выключатель, защёлкивающийся в крайнем левом положении, соответствующее полному отключению рабочего напряжения.

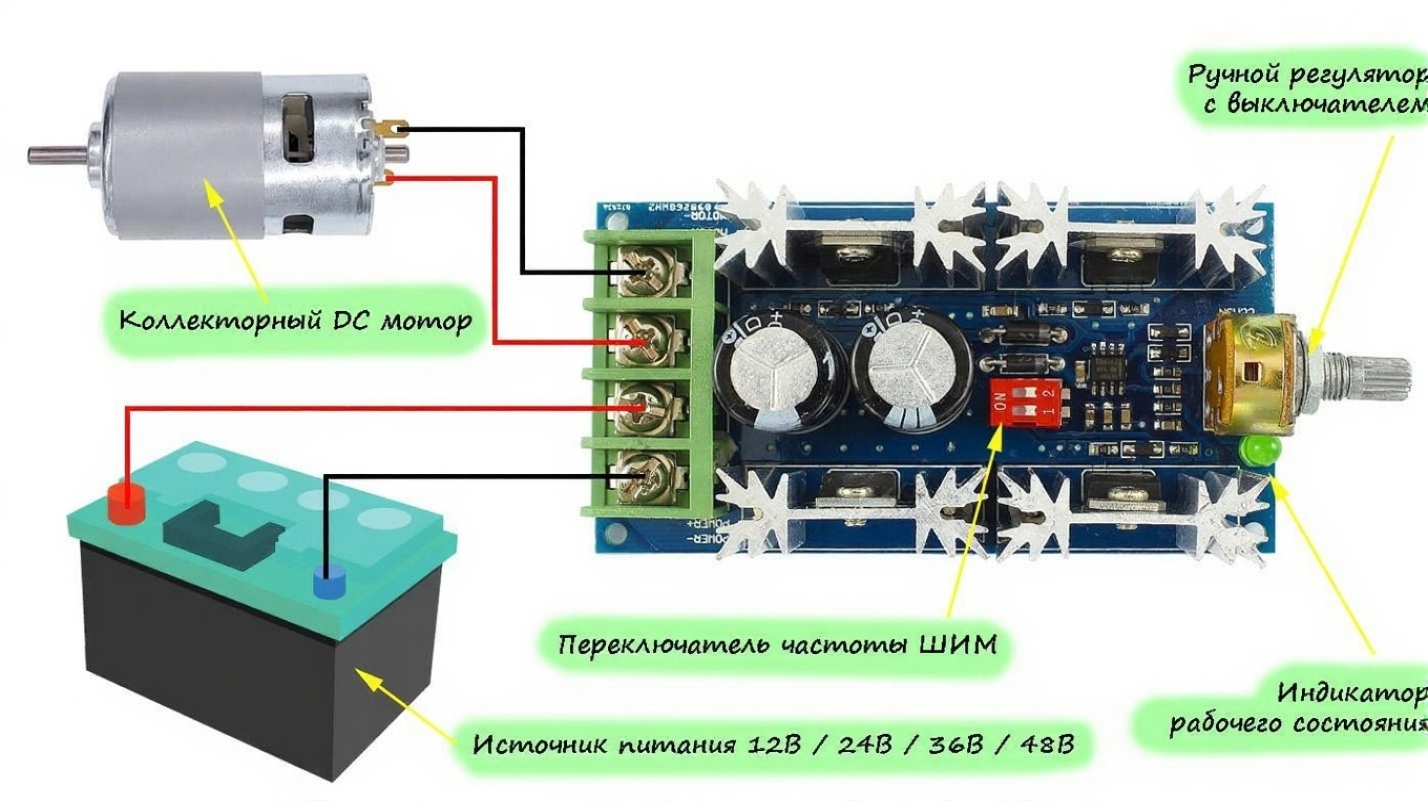

    Элементы управления, схема подключения


    CCM9N ШИМ-регулятор скорости вращения мотора 12В, 24В, 36В, 48В Фото 3




    Таблица соответствия частоты ШИМ и рабочих параметров регулятора CCM9N


    Частота ШИМ-модуляции 22 кГц 2.2 кГц 240 Гц
    Положение рычажков DIP-переключателя 1:Выкл (OFF),
    2:Выкл (OFF)    		 1:Вкл (ON),
    2:Выкл (OFF)    		 1:Вкл (ON),
    2:Вкл (ON)
    Номинальный ток 15А 20А 30А
    Шумы Нет Да Низкий
    Крутящий момент на низкой скорости Большой Средний Относительно слабый
    Совместимые моторы Высокоскоростные >10.000 об/м   Низкоскоростные <1000 об/м






    ------------------
    СЕЕД12543:1350
