Модуль RC095. Аналог Arduino NANO v3.0 (CTTL10015)

Обратите внимание на близкий по назначению товар: Аналог Arduino NANO v3.0 CH340 не распаяный / Аналог RC095.

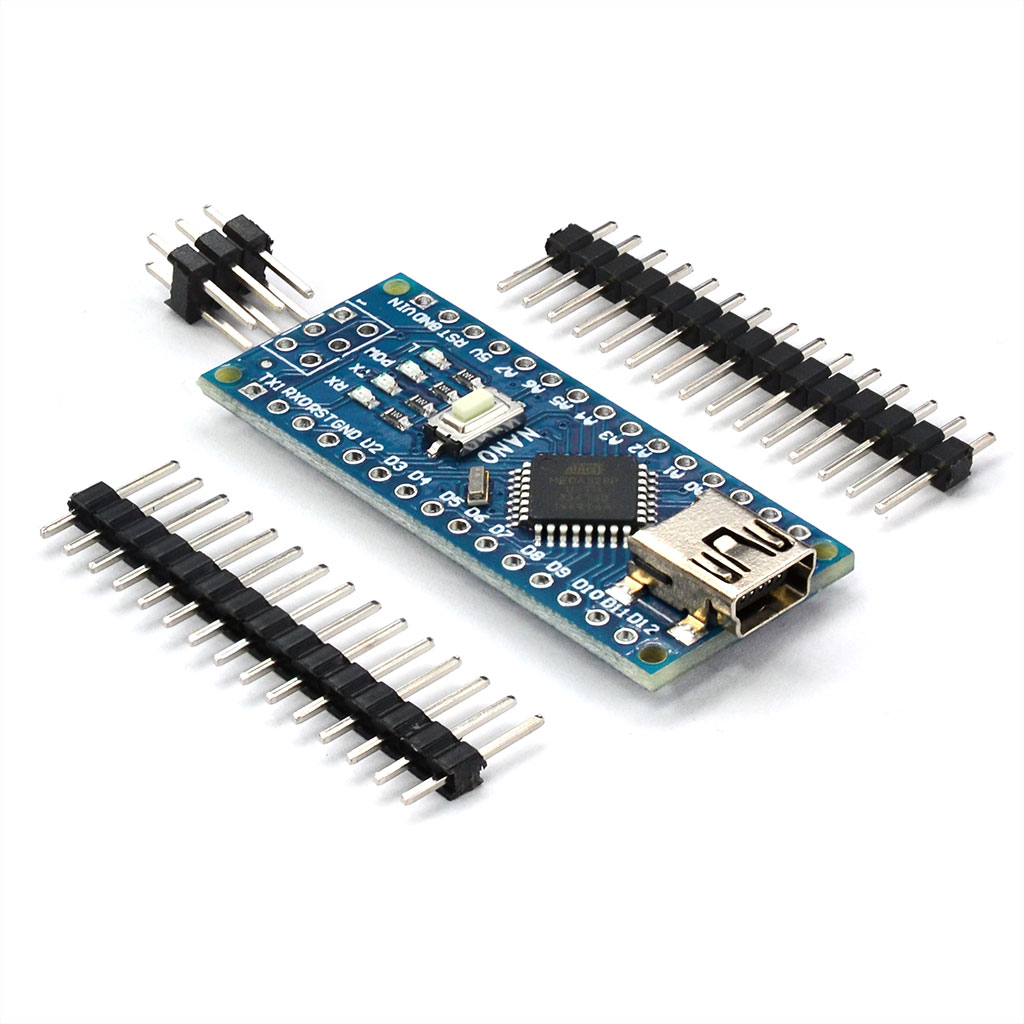

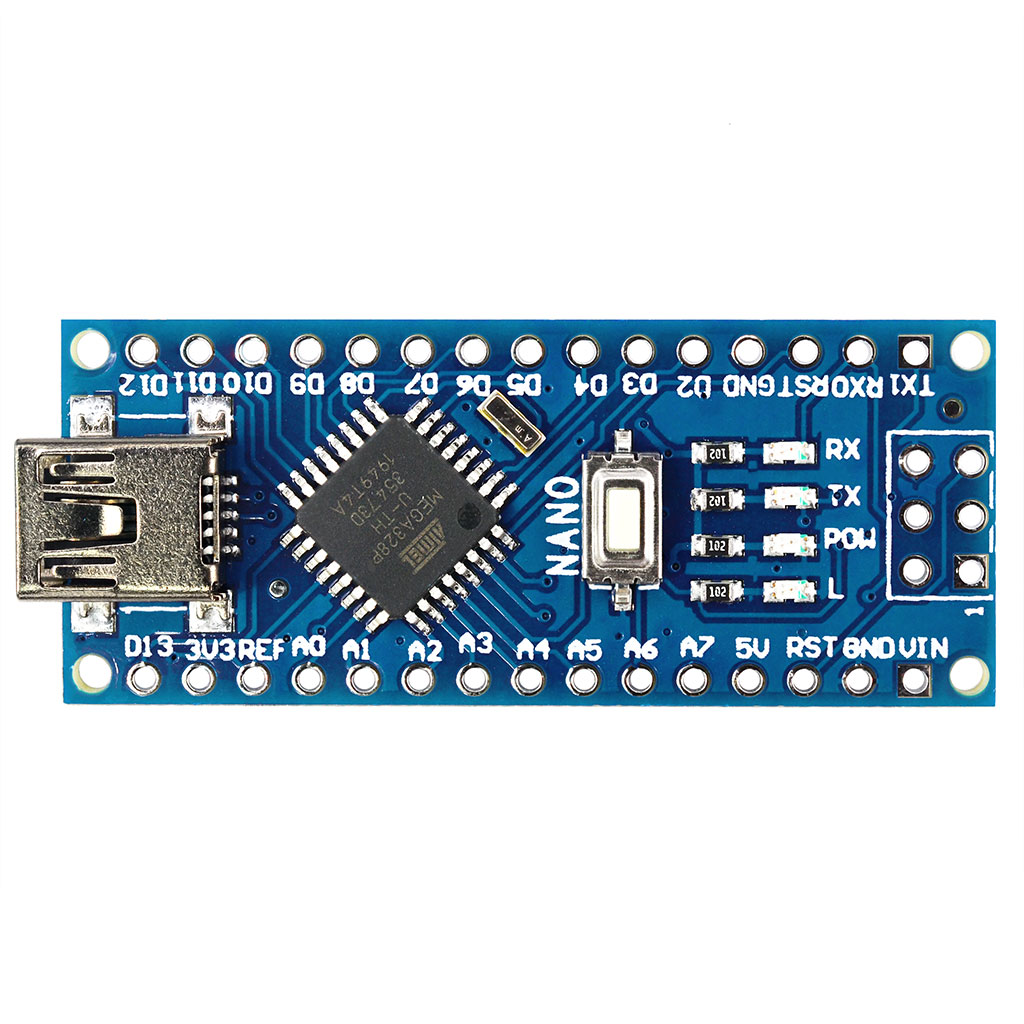

Модуль, аналогичный ARDUINO Nano V3.0 (CH340) на микроконтроллере ATmega328 с USB кабелем

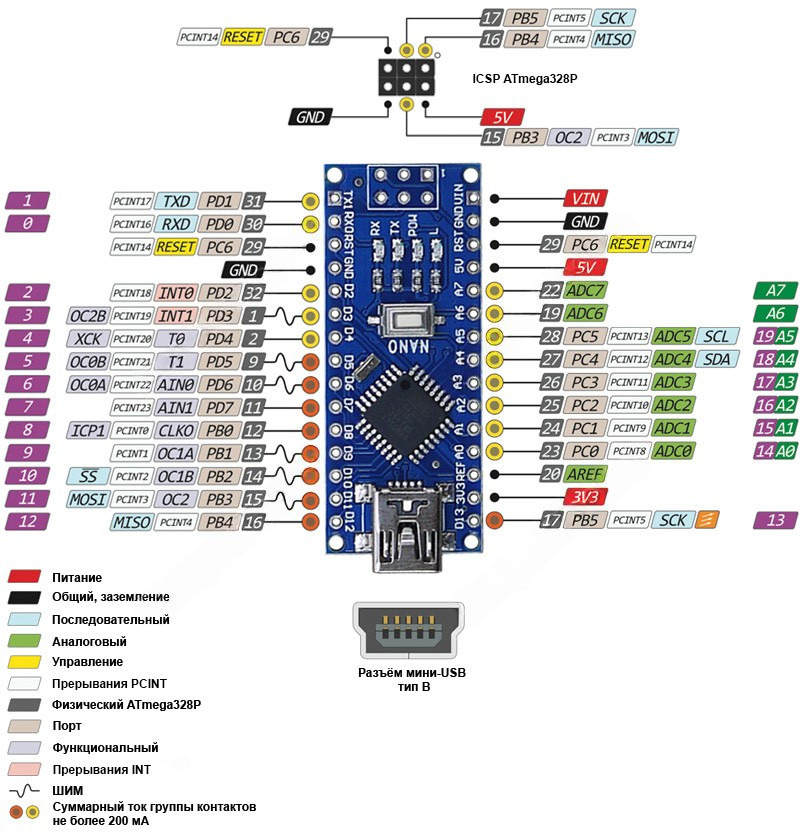

Оптимально подходит для макетирования с применением беспаечных макетных плат, ибо все контакты выведены на две линейки по краям платы, шаг выводов 2,54 мм, расстояние между линейками 15 мм.
Встроенный bootloader и преобразователь USB <> COM на базе микросхемы CH340, позволяет обновлять прошивку без использования программатора, единственным нажатием кнопки на компьютере. Однако, при необходимости, может быть "прошит" и любым стандартным программатором со стандартным 6-выводным интерфейсом ISP.

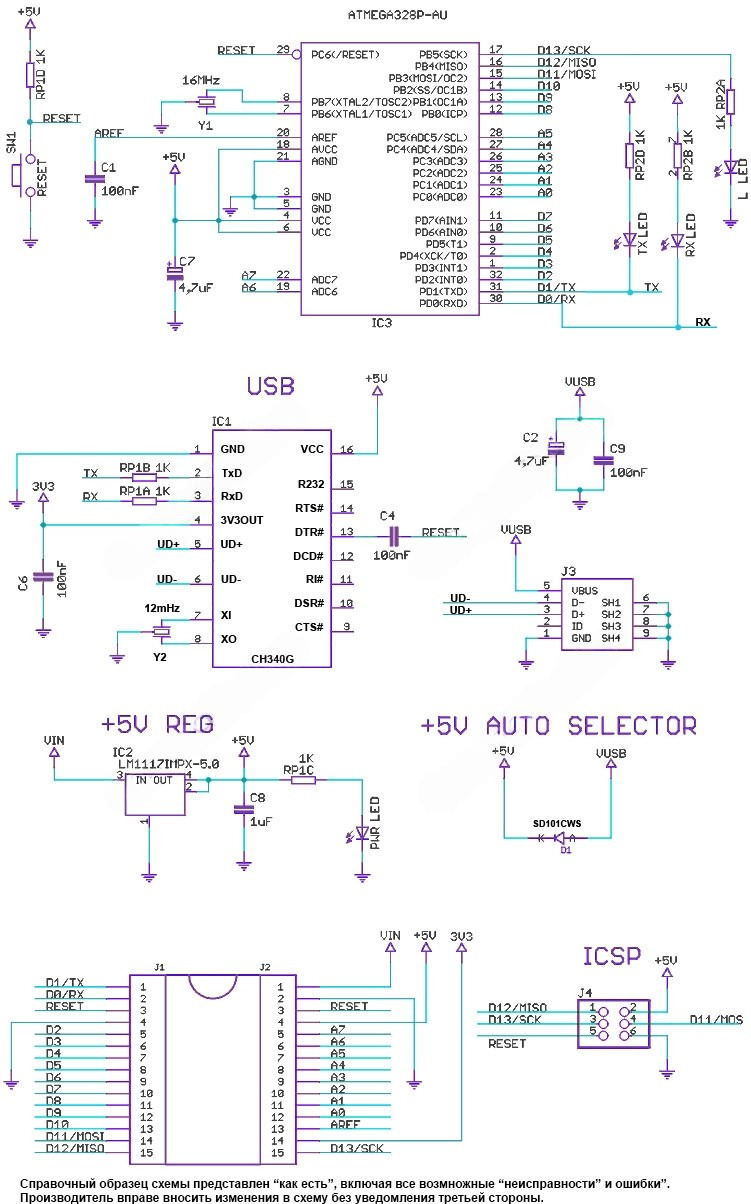

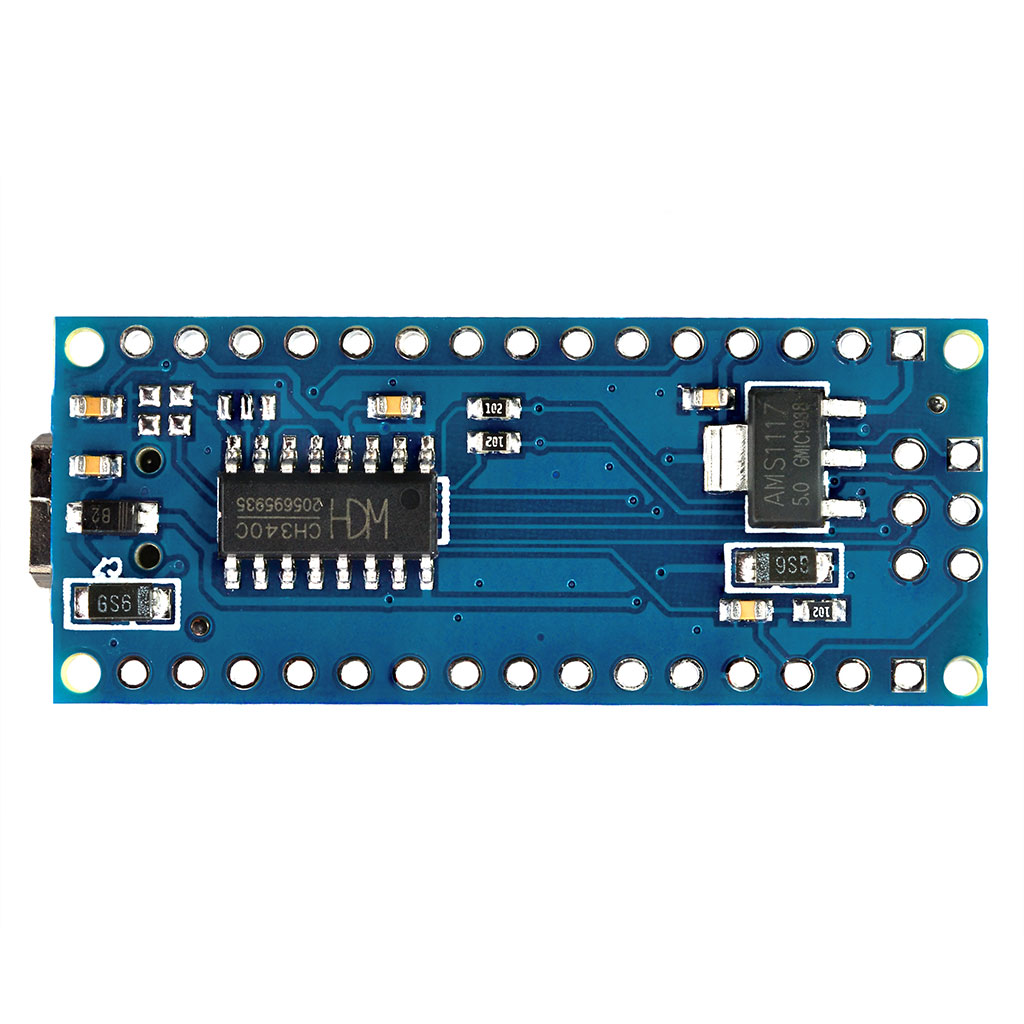

Nano 3.0 (CH340G) является аналогом распространенных модулей Nano 3.0, и отличается от них лишь переработанной схемой преобразователя USB <> COM, интегрированного на плату. Вместо микросхемы FT232RL производства FTDI, в этой версии модуля применена микросхема CH340G, производства WCH.
С точки зрения использования, модуль ничем не отличается от распространенных модулей Nano 3.0, т.к. преобразователь USB<>COM, с точки зрения программирования прозрачен, и всего-лишь обеспечивает соединение с компьютером посредством добавления ещё одного COM-порта.

Спецификация:

• Микроконтроллер: ATmega328P
• Напряжение ядра (логические уровни): +5 вольт.
• Напряжение питания по входу VIN (рекомендуемое): +7...+12 вольт.
• Предельно допустимый потенциал напряжения питания по входу VIN: +6...+20 вольт.
• Цифровых входов/выходов: 14 (6 из которых позволяют аппаратно выводить PWM / ШИМ).
• Cветодиоды: Питание, Rx(приём), Tx(Передача).
• Входов АЦП: 8.
• Максимально допустимый втекающий/вытекающий ток выводов: 40 мА.
• ППЗУ (Flash Memory): 32 кБайт, из которых 2 кБ используется под загрузчик (bootloader).
• ОЗУ (SRAM): 2 кБайт (встроено в ATmega328P)
• EEPROM: 1 Кб (встроено в ATmega328P)
• Тактовая частота 16 МГц стабилизирована кварцем.
• Готовый модуль.
• Миниатюрные размеры: 45 * 18 мм.
• Вес модуля 6 гр.

Контроллер, совместимый с Arduino Nano - это маленькая законченная плата для простого макетирования. Построена на микроконтроллере ATmega328. Его функциональные возможности очень похожи на Arduino UNO, но в ином форм-факторе. У Nano отсутствует отдельный разъем питания. Она работает и питается через USB кабель Mini-B.

Комплект поставки:

1. - Контроллер, совместимый с Arduino NANO

2. - Кабель мини USB

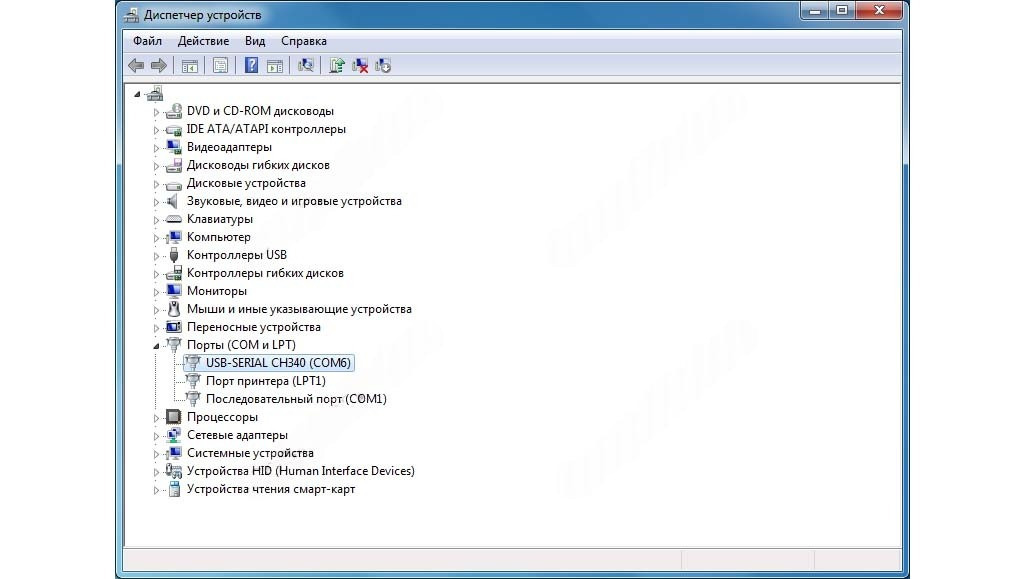

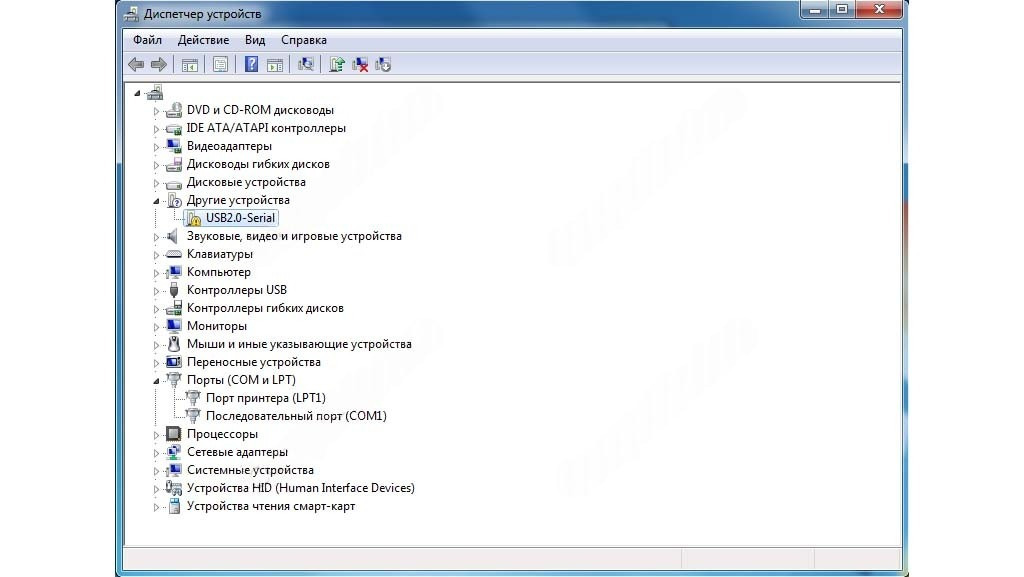

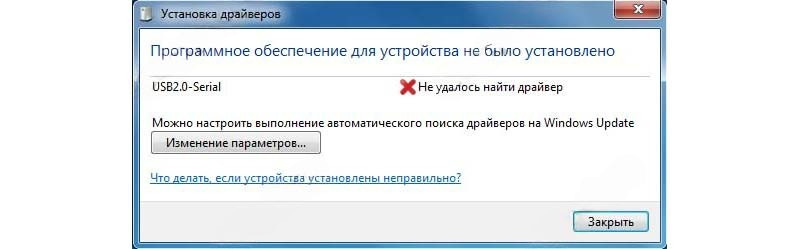

Драйверы:

• USB CH341/CH340 WINDOWS 98/ME/2000/XP/Server 2003/VISTA/, Server 2008/Win7/Win8 32/64
• USB CH341/CH340 LINUX
• USB CH341/CH340 MAC OS32, MAC OS64
