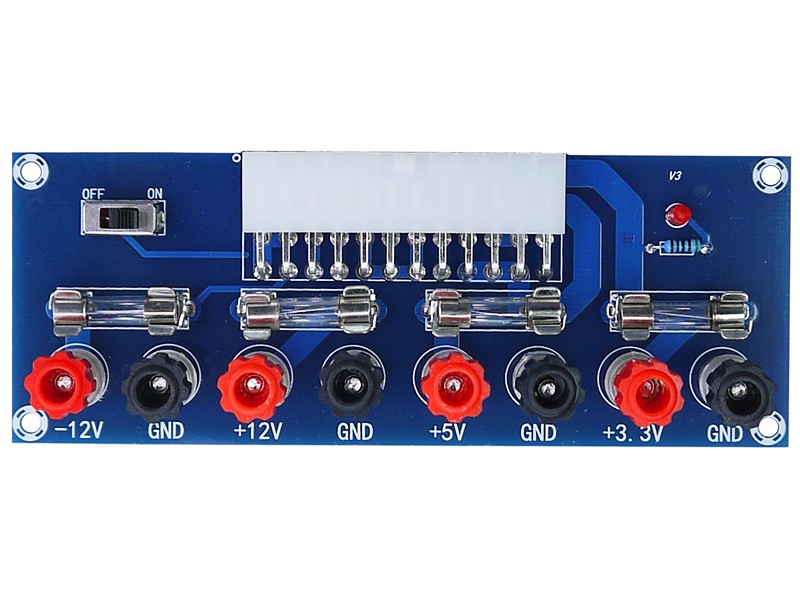

Многим из вас известно о периодически возникающей необходимости в модернизации персонального стационарного компьютера в случае его морального устаревания. Зачастую, замене подлежат многие аппаратные компоненты системы, и блок питания не является исключением. Модуль XH-M229 позволит вам задействовать имеющийся свободный рабочий блок питания от настольного ПК в паре с любой другой электроникой. Например, он будет полезен в организации питания ваших собственных сконструированых электронных изделий или замечательно подойдёт для подключения разнообразной аппаратуры, требующей для своей работы одно из наиболее популярных видов постоянного напряжения.

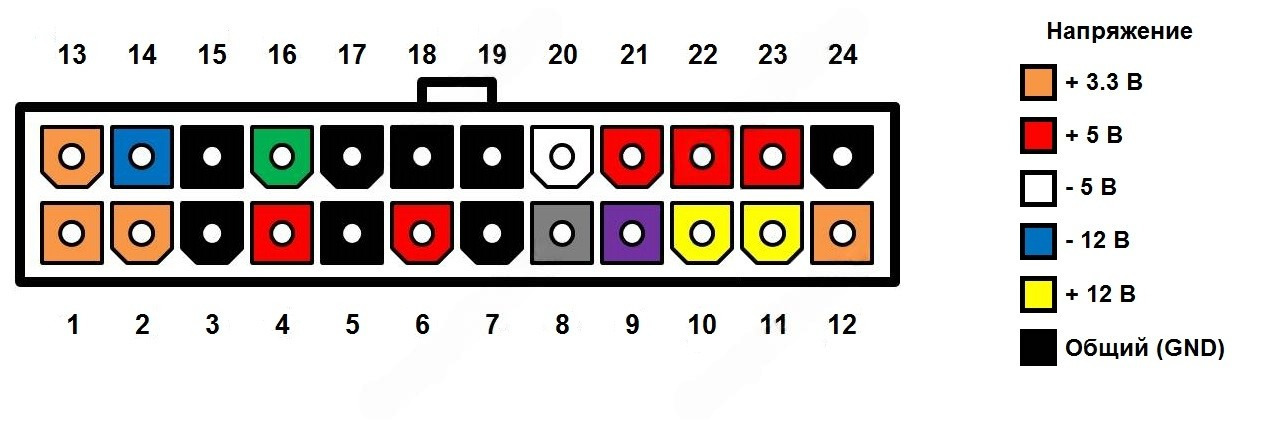

Блок питания типоразмера ATX обладает несколькими уровнями постоянного напряжения: -12 вольт, +12 вольт, +5 вольт, -5 вольт и +3.3 вольта. Все линии питания, включая выводы заземления, выведены на 24-контактный разъём ATX 24-pin версии 2,2.

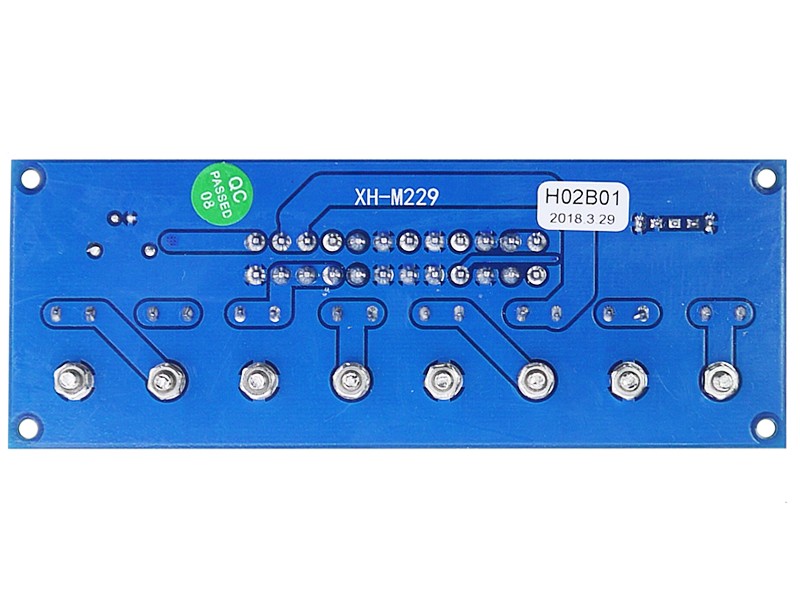

В модуле XH-M229 используются не все линии - вывод с напряжением "-5 вольт" не разведён. Линии однотипного напряжения соединены между собой (например, +12 взяты с контактов 10 и 11, общий или заземление - с контактов 3, 5, 7, 15, 17-19 и так далее). Максимальная рабочая сила тока для каждого типа напряжения зависит от технических параметров подключенного блока питания ATX. На каждом выводе напряжения установлены трубчатые плавкие предохранители на 20 ампер.

В своём большинстве, блоки питания ATX уже имеют самостоятельную защиту от перенапряжения, повышенных токов и токов короткого замыкания. В различных моделях допустимый ток для каждого типа напряжения может значительно различаться. Обычно его значение варьируется в диапазоне 0,5-20 ампер. Для более надёжной защиты блока питания от перегрузок, рекомендуется заменить плавкие предохранители на аналогичные с характеристиками, соответствующими значению тока вашего источника напряжения (чаще всего, точные данных всех характеристик блока питания расположены на одной из его боковых сторон).

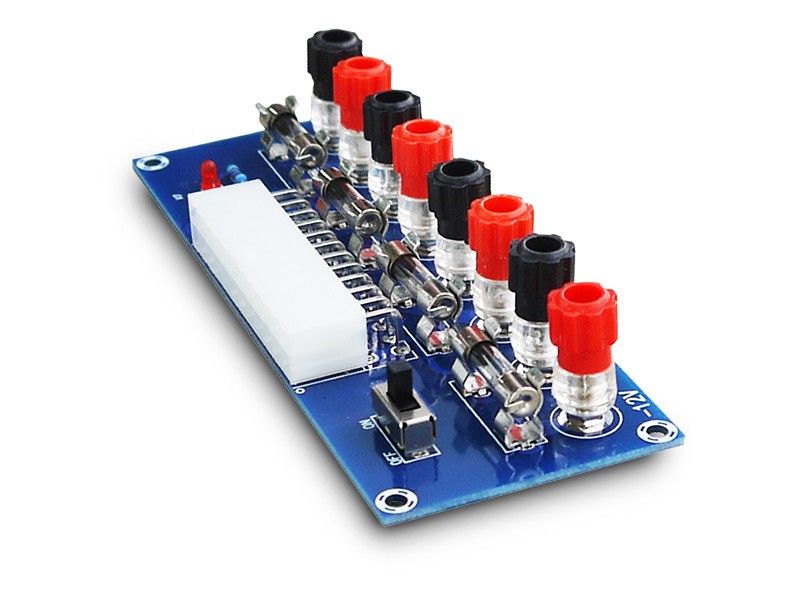

Встроенный переключатель в положении "OFF" обесточивает терминалы модуля и размыкает общую для всех выводов линию заземления. В положении "ON" напряжение на терминалах становиться доступным. Светодиод, установленный на плате, соединён с линией +3.3 вольта, и служит индикатором наличия напряжения от блока питания.

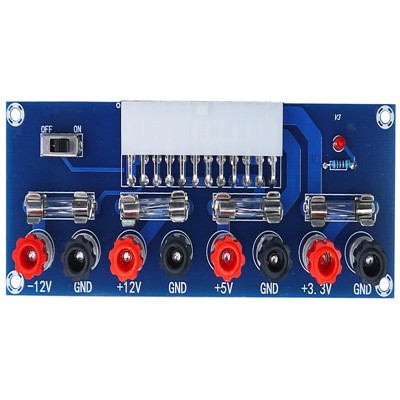

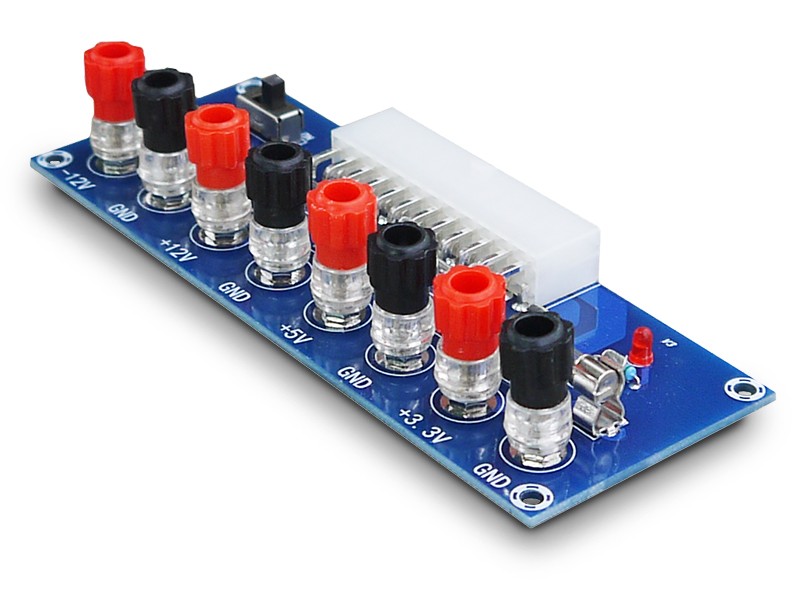

Винтовые терминалы визуально расцвечены красным (плюсовой) и чёрным (общий, заземление) цветом, позволяя без затруднений определить полярность контактов каждой лини. Терминалы оснащены зажимными гайками, каждая из которых встроена в пластиковый корпус. Благодаря такому исполнению, в процессе коммутации у вас не будет прямого касания с контактами и с кончиками проводов. Надёжность соединения на контакте терминала достигается предварительной опресовкой провода наконечником круглой или U-образной формы с внутренним диаметром не менее 4 миллиметра.

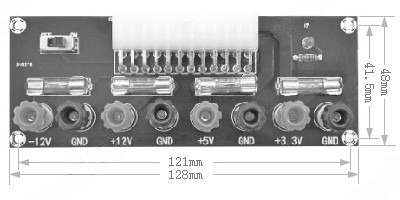

Габаритные размеры, мм
