Блок предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи, телекоммуникационного оборудования и различных слаботочных устройств автоматики.
  При отсутствии напряжения в сети переменного тока 220В блок автоматически обеспечивает питание электропотребителей от подключаемой к нему внешней аккумуляторной батареи. Блок выпускается в корпусе с креплением на DIN рейку 35 мм, что позволяет легко и компактно смонтировать его в электротехнический шкаф.

 Особенности:
  • Широкий диапазон входного напряжения;
  • Крепление на DIN рейку;
  • Клеммные колодки разъемного типа;
  • Возможность подключения резервного АКБ;
  • Подзаряд резервного АКБ;
  • Защита от неправильного подключения АКБ;
  • Защита от короткого замыкания;
  • Защита от превышения выходного напряжения и перегрузки.

 Характеристики:
  • Входное напряжение: 150...265 В;
  • Выходное напряжение: 13,7 В (точность 2 %);
  • Максимальный ток нагрузки: 3 А;
  • Ток макс. заряда АКБ: 100 мА;
  • Защита отключение АКБ: 10...11 В;
  • Максимальные пульсации напряжения: 30 мВ;
  • Диапазон рабочих температур: 5...+40 градусов Цельсия;
  • Относительная влажность: 0...95 % (без образования конденсата);
  • Размеры устройства (Д*Ш*В): 88 x 72 x 59 мм;
  • Масса: ~300 г.

 Комплект поставки:
  • Блок в сборе;
  • Инструкция по эксплуатации.

 Подготовка к эксплуатации:
  • Подключите АКБ к модуля согласно схемы подключения.
  • Подключите мультиметр, в режиме измерения напряжения, на выход 12 В модуля.
  • Подключайте и отключайте сетевое напряжение на клеммах модуля 220 В.
  • На дисплее мультиметра должно отображаться напряжение в диапазоне 11...13 В.
  • Проверка завершена, приятной эксплуатации.

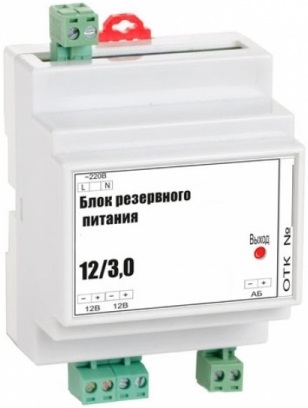

Описание PW8078. Источника бесперебойного питания 12В/3А на DIN рейку с возможностью подключения АКБ

------------------
