Радиоконструктор RS046. SFT-9718. УНЧ на TDA7297

Обратите внимание на близкий по назначению товар: Радиоконструктор RS191. Стерео УНЧ на базе TDA7297 (2 х 15 Вт)

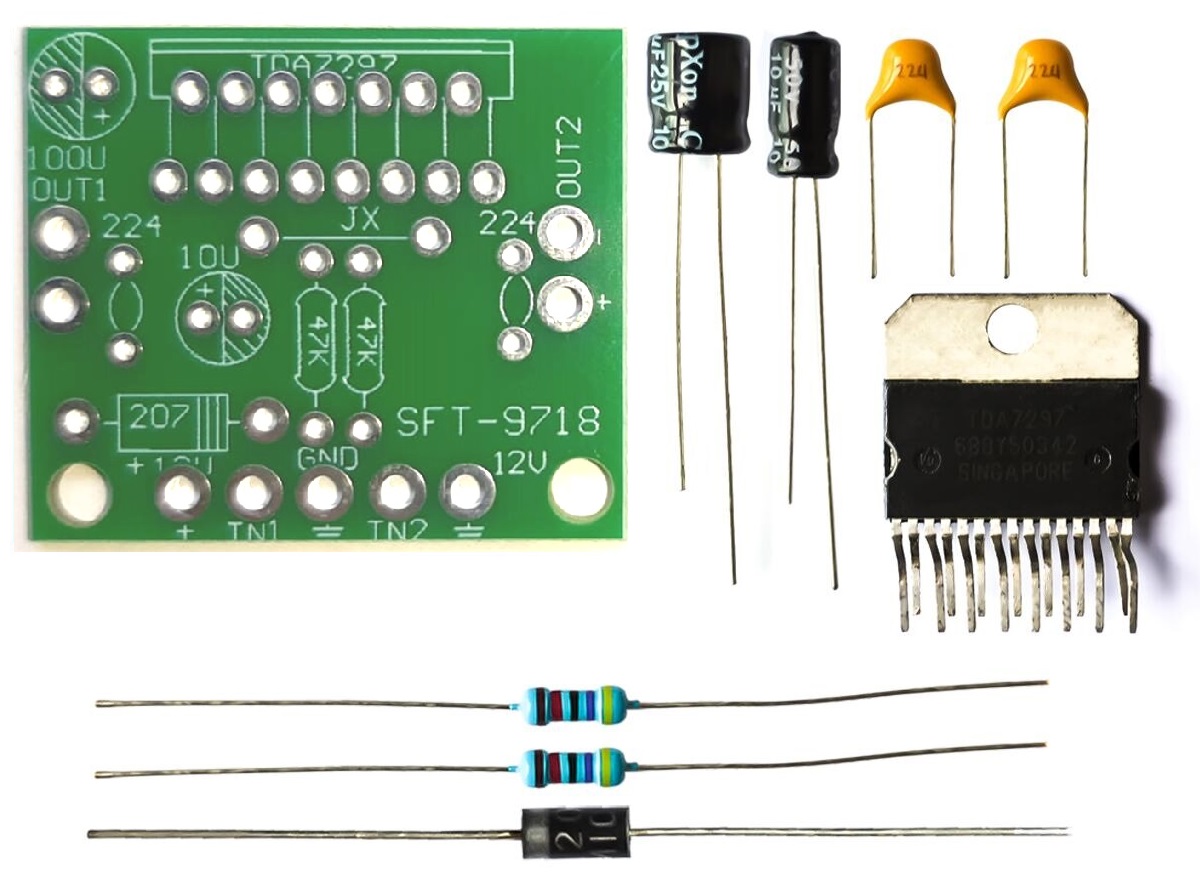

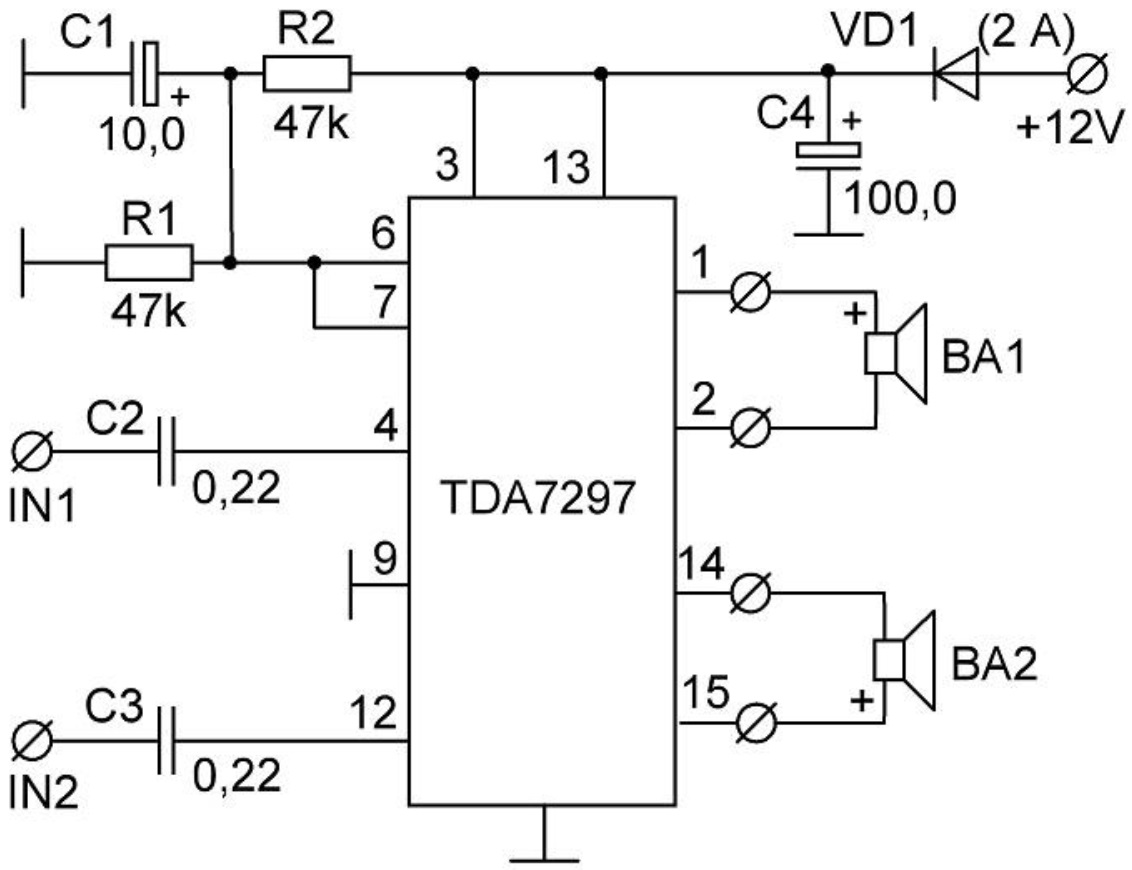

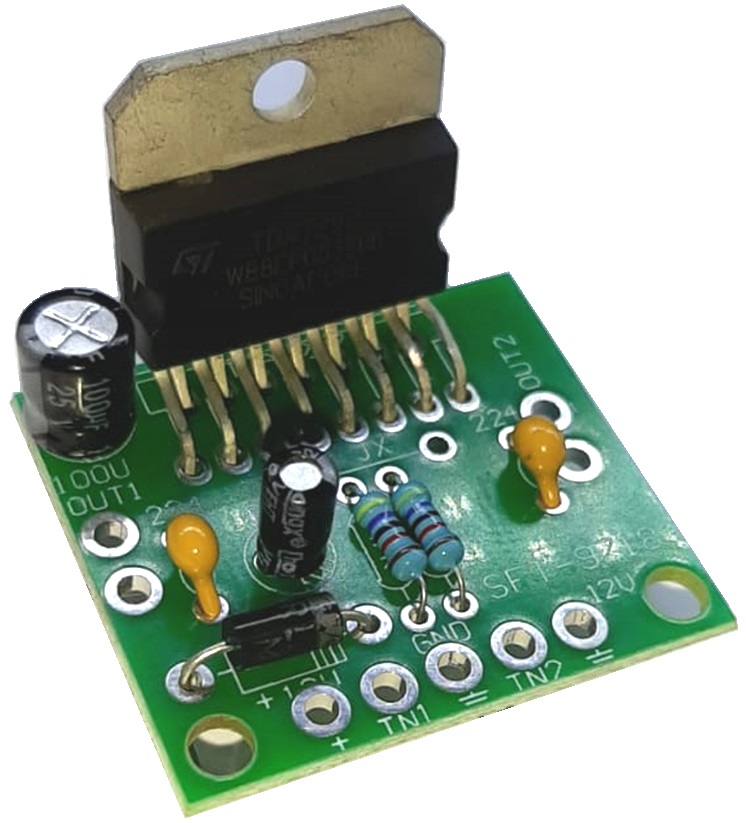

  Данный набор позволяет собрать модуль стереофонического усилителя НЧ на базе микросхемы TDA7297, который предназначен для использования в бытовой звуковоспроизводящей аппаратуре.
  Микросхема TDA7297 - является усилителем AB класса, который характеризуется достаточно большим КПД при сохранении полноценной неискажённой передачи звуковых частот.
  Микросхема имеет встроенную защиту от короткого замыкания выходов, от перегрева, а также функции MUTE и STAND-BY.
  С помощью радиоконструктора можно быстро собрать хороший, мощный звуковой усилитель с минимальным количеством деталей.

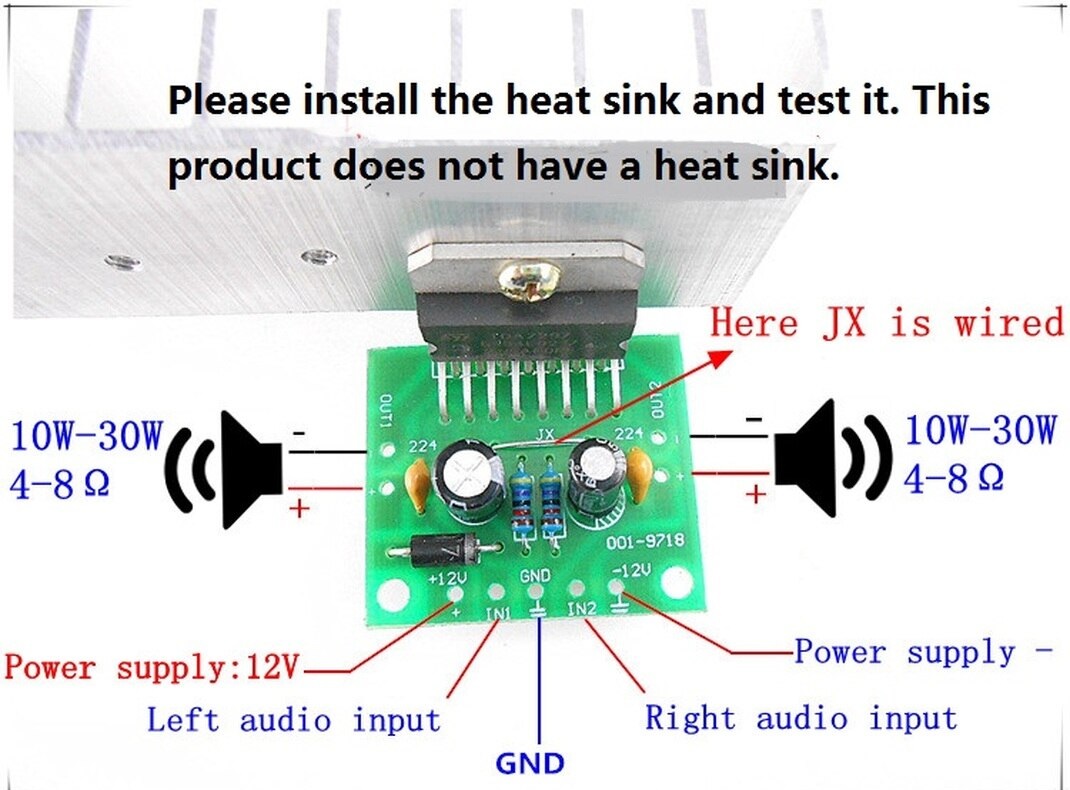

  Радиатор в комплект не входит! В качестве радиатора можем предложить «Радиатор 30*32*16,5 мм».

 Характеристики:
  • Напряжение питания: DC 6...18 В;
  • Mаксимальная выходная мощность (при U_ПИТ = DC 18 В и R_{НАГРУЗКИ} = 4 Ом): 2 х 15 Вт;
  • Коэффициент гармогик (при U_ПИТ = DC 14,4 В и Р = 0,1...5 Вт): 1 %;
  • Входное сопротивление: 15 кОм;
  • Коэффициент усиления: 26 дБ;
  • Полоса пропускания: 20...20 000 Гц;
  • Габаритные размеры: ~35 х 26 х 25 мм;
  • Масса: ~19 г.

------------------
