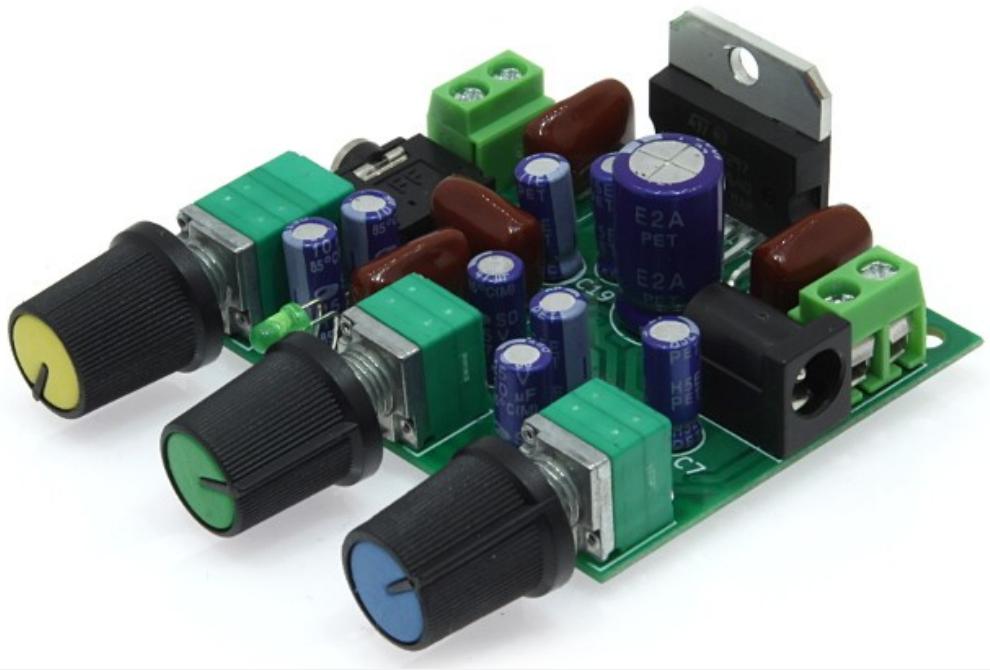

В данной конструкции на одной печатной плате объединены стереофонический активный регулятор тембра и усилитель мощности звуковой частоты.

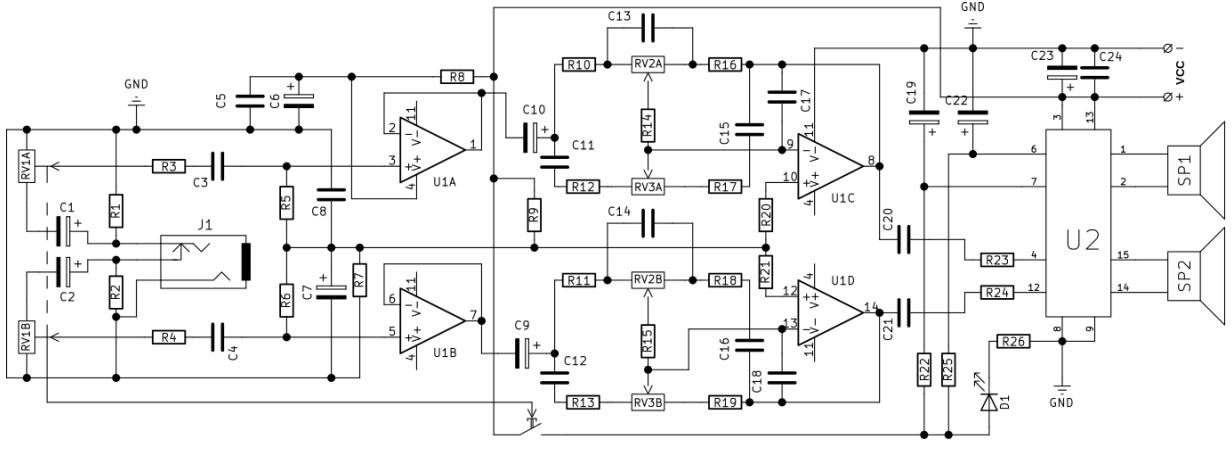

Принципиальная схема модуля RS193M. УНЧ 2х15 Вт на TDA7297 с темброблоком

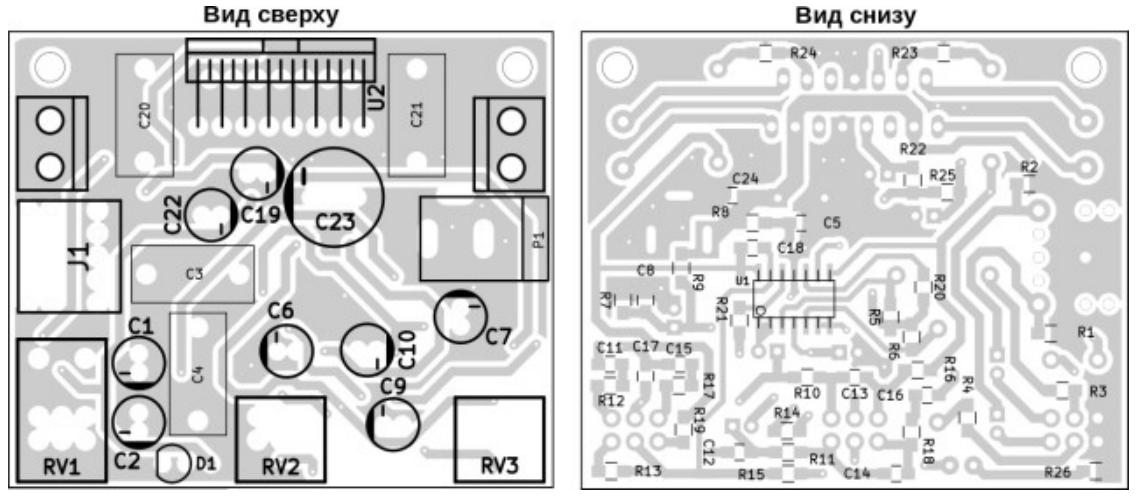

Схема расположения компонентов модуля RS193M. УНЧ 2х15 Вт на TDA7297 с темброблоком



 Технические характеристики:
  • Напряжение питания: DC 6...18 В;
  • Входное сопротивление: 51 кОм;
  • Коэффициент усиления: 26 dB;
  • Глубина регулировки тембра: 20 dB;
  • Mаксимальная выходная мощность (при U=18 B и R=8 Ом): 2 х 15 Вт;
  • Коэффициент гармоник (при Uпит = 14,4 В; Р = 5 Вт): 1 %;
  • Полоса пропускания: 20...20 000 Гц;
  • Габаритные размеры: 68 х 59 х 23 мм.

------------------
