Устройство применяется совместно с одноцветной LED-лентой (светодиодной лентой), или LED-светильниками, с суммарным током нагрузки до 5(8) Ампер, при напряжении питания от 12 до 24 Вольт. Устройство обеспечивает плавное включение LED-ленты в течение 250...500 миллисекунд для устранения удара по глазам.

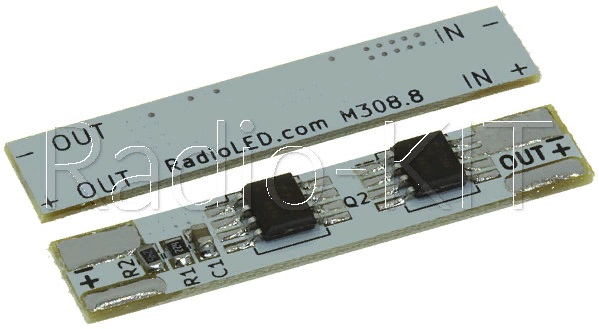

  Установка и подключение модуля: модуль устанавливается между блоком питания и светодиодной лентой на одном из концов профиля. Подключение выполняется при помощи пайки. Входное напряжение блока питания подводится ко входам IN+, IN-, а выходное - к +OUT, -OUT с соблюдением полярности.
  При работе на нагрузках близких к максимальным 5...8 Ампер (в зависимости от модуля), необходимо озаботиться, чтобы модуль не был зажат в теплоизолирующем материале.
  Модуль предназначен для установки в алюминиевый профиль с шириной паза не менее 8 мм.

 Внимание!!! Запрещается:
  • Подавать напряжение выше DC 24 Вольт и ниже DC 8 Вольт.
  • Нагружать устройство токами, превышающими максимальные 5 или 8 Ампер.
  • Размещать модули во влажных, не изолированных помещениях, где может создаваться конденсат на модуле.
  • Размещать модули в теплоизолирующих материалах, при работе на максимальных токах 5 или 8 Ампер.
  • Максимальный ток нагрузки возможен только при достаточном охлаждении модуля плавного включения. Нельзя использовать модуль на больших токах без установки на охлаждающий металлический профиль.

 Характеристики:
  • Напряжение питания: DC 12...24 В;
  • Максимальный, постоянный ток нагрузки (при напряжении DC 24 В): 5 A;
  • Максимальный, постоянный ток нагрузки (при напряжении DC 12 В): 8 A;
  • Время плавного включения LED-ленты: 250...500 миллисекунд;
  • Время до повторного включения устройства, для обеспечения эффекта плавного «розжига»: 6...8 cекунд;
  • Габаритные размеры модуля (ДхШхВ): 39х8х4 мм;
  • Масса модуля: ~0,92 г.

------------------
