Arduino Sensor Shield V4

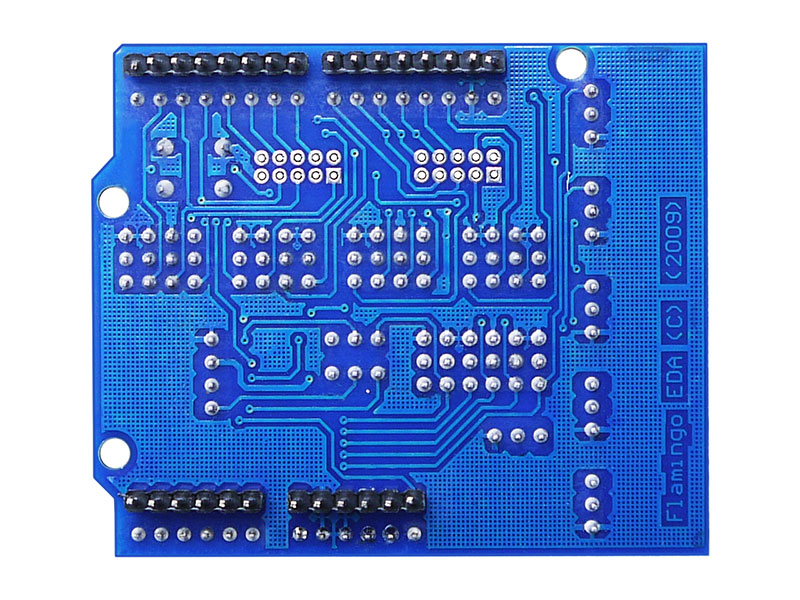

ПЛАТА РАСШИРЕНИЯ SENSOR SHIELD V4.0 ДЛЯ ARDUINO  UNO

Технические характеристики:
Напряжение питания платы: 5 В
Имеет 13 цифровых портов, 6 аналоговых портов,
индикацию режимов, дополнительный отладочный UART порт.
Поддерживает дальнейшее расширение, имея выводы с верхней и нижней стороны платы
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем
Интерфейс RS232 (последовательная шина COM)
Интерфейс Analog Buckled ports для удобного и надежного соединения с 6 аналоговыми входами
Входное напряжение (рекомендуемое): 7 – 12 В
Входное напряжение (предельное): 6 – 20 В
Размеры 68 x 57 x 18 мм
Вес: 28 гр

На плате расширения Arduino Sensor Shield V4.0 расположено множество интерфейсов для подключения различных внешних устройств и питания:
- Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN
- Установлено 6 аналоговых входов, обозначенных 0 – 5.
- Analog IO ports (интерфейс аналоговых входов-выходов), имеет 6 выводов, обозначение выводов: A0 – A5. Каждый вход-выход имеет 3      контакта GND, VCC, Signal.
- Analog Buckled ports – интерфейс связи с аналоговыми входами с VCC/GND, имеет 6 выводов в пластмассовом корпусе каждый, обозначение выводов: A0 – A5. Каждый вывод имеет 3 контакта GND, VCC, Signal
- Входы и выходы интерфейса RS232 (последовательная шина COM)
- I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Обозначение контактов: SCL (Serial CLock), SDA (Serial DAta).
- Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов, обозначение выводов: 0(Rx), 1(Tx) – 13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Первый контакт обозначен на схеме.
- Входы-выходы Arduino контроллера обозначенные 0 – 13, GND, AREF. Вывод AREF (опорное напряжение для аналоговых входов).

Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Для питания платы нужно напряжение 5В.
