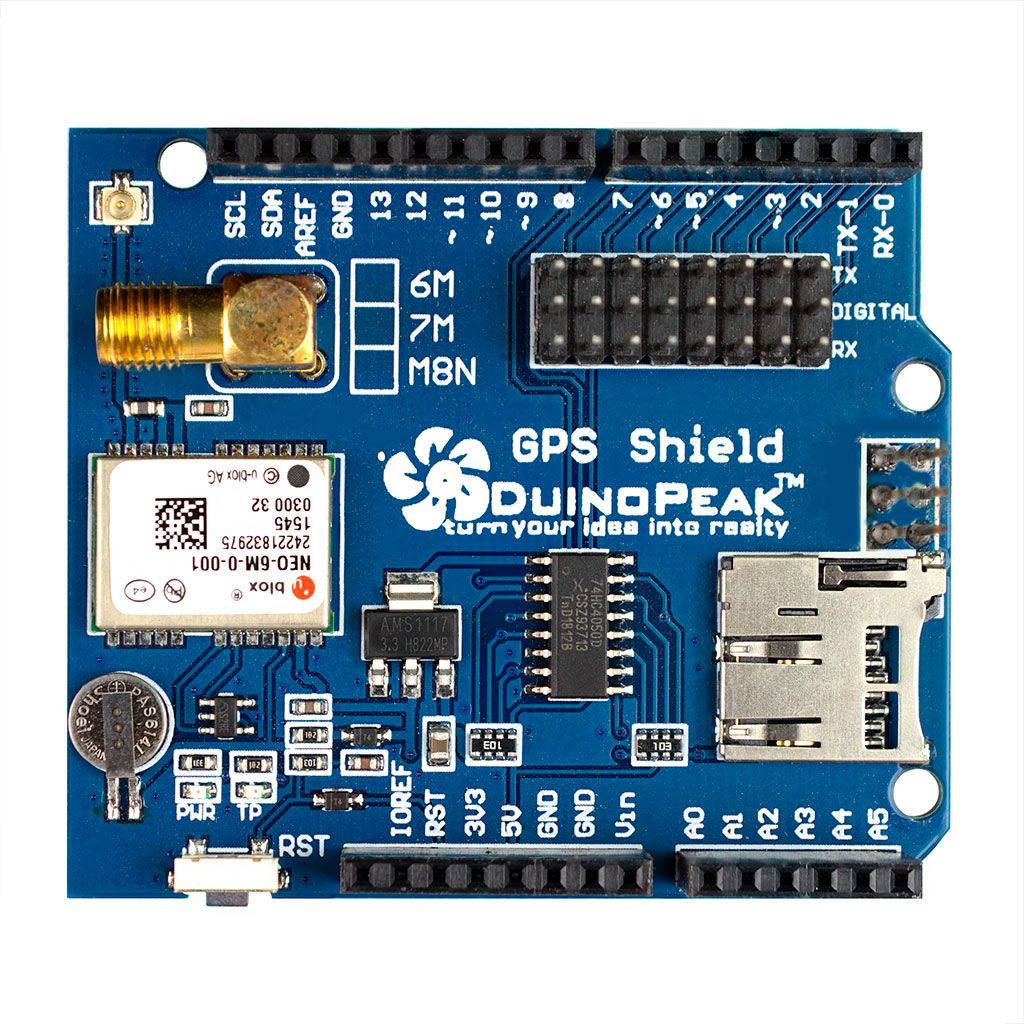

GPS Logger Shield предоставляет вашему Arduino доступ к модулю GPS, разъему для карты памяти microSD и ко всем другим периферийным устройствам, которые вам понадобятся, чтобы превратить ваш Arduino в регистратор с отслеживанием положения, скорости и высоты. Шилд основан на GPS-модуле NEO-6M — 50-канальном GPS-приемнике с архитектурой MediaTek MT3339 и частотой обновления до 5 Гц. GPS-модуль передает данные о местоположении через последовательный порт UART-TTL. Данные затем можно записать на карту microSD и/или использовать для других целей.

На плате расположен терминал с группой контактов для ручной установки двух перемычек. Терминал позволяет в произвольном варианте подключения объединять линии RX/TX GPS-приемника с выводами D0-D7 контроллера Arduino, передавать спутниковые данные через программно эмулированный последовательный порт UART. Слот карты microSD функционирует через аппаратный периферийный порт SPI, который должен быть совместим с большинством классических плат Arduino. Основное напряжение питания GPS Logger Shield берется с контакта Arduino 5V. Входное напряжение питания понижается до 3.3В через встроенный LDO, затем подается как на модуль GPS, так и на карту microSD. Эти два компонента потребляют в среднем около 30мА, в моменты пиковой нагрузки потребление тока может увеличиваться до 100мА.

Особенности:

Характеристики:

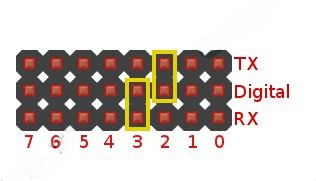

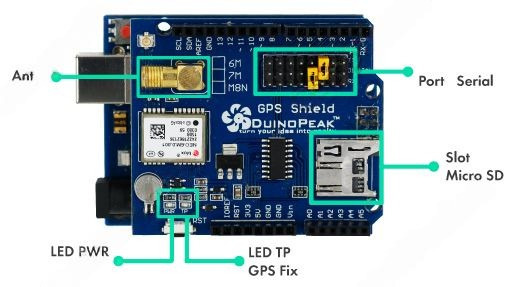

Расположение основных компонентов на печатной плате	Исходное положение перемычек, соединяющих линии RX/TX GPS-приемника с выводами Arduino

• Datasheet NEO-6 (PDF, ENG);
• Datasheet 74HC4050 (PDF, ENG);




------------------
