WeMos D1 Mini Модуль реле 1-канальное

Одновременно с выходом в недалёком 2014 году чипа беспроводной связи ESP8266EX по стандарту WiFi, набравшего по-настоящему оглушительную популярность в кругу любителей собирать самодельные устройства, компания WEMOS Electronics представила общественности большую линейку собственных модульных электронных плат под торговой маркой WeMos, задав новый вектор развития ардуино-совместимых платформ. Взяв за основу микроконтроллер от компании Espressif Systems, разработчики значительно потрудились не только над уменьшением размеров базовых модулей, сделав их максимально компактными, но и над выпуском целого спектра расширений, предложив пользователям богатый функционал, способный помочь в реализации задач различного уровня сложности при проектировании и конструировании разнообразных полезных изобретений.

Современные электронные продукты WeMos входят в категорию эффективных низкоценовых решений и позиционируются создателями как открытая платформа для самостоятельной разработки многоцелевых устройств на основе беспроводной связи по технологии WiFi. При этом основной упор сделан на создание и развитие изделий с поддержкой сетей нового поколения "Интернет вещей" (англ. - Internet of Things, IoT), чему активно способствуют существующие возможности облачных вычислений и межмашинных взаимодействий.

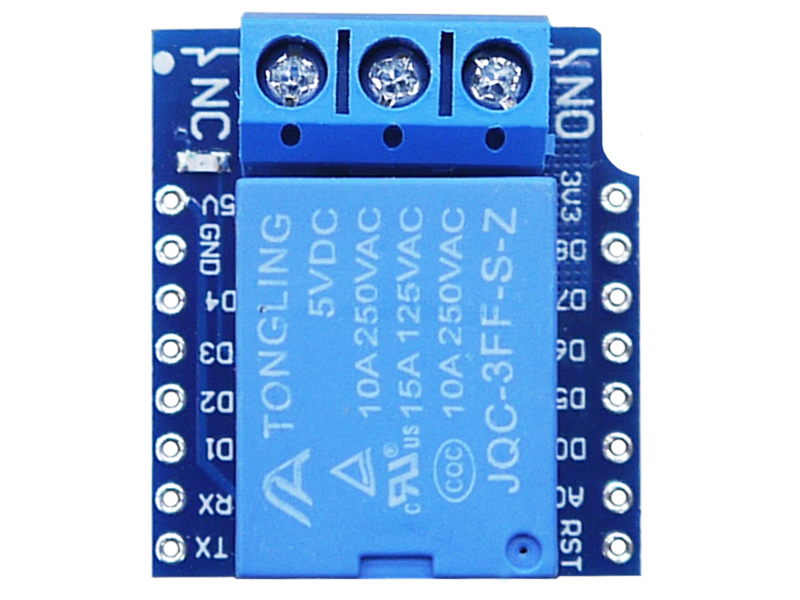

Чтобы потребитель не смог запутаться в физической совместимости плат, каждая серия обладает своими отличительными особенностями. Например, серия WeMos D1 Mini, к которому принадлежит Relay Shield Модуль электромагнитного реле, имеет синий цвет поверхности текстолита и небольшой скруглённый угловой вырез рядом с маркировкой 3V3. Вырез служит ориентиром, гарантирующим правильное совмещение нескольких плат между собой.

Технические характеристики

Подавляющее большинство современных и разнообразных электронных систем, служащих для управления и коммутации устройств, не обходятся без их главного компонента — электромагнитных реле. Именно благодаря реле, становится возможным управляемое включение, отключение или переключение разного рода силовых нагрузок, заставляющих работать связанные приборы в различных режимах и при определённых событиях. Встречаются реле повсеместно, начиная от обычного термостата на простеньком микроконтроллере и заканчивая сложными интеллектуальными автоматизированными комплексами.

Функционал модуля Вемос реле шилд

Говоря простым языком, конструкция реле представляет из себя неподвижный металлический сердечник, расположенный в центре катушки индуктивности. Напряжение, поступающее на обмотку катушки, создаёт магнитное поле на конце сердечника, приводя в движение встроенных механизм замыкания или размыкания цепей внешней нагрузки, подключенных к коммутационным выводам. Всего у реле три вывода с винтовым соединением. По центру находится общий вход, по которому поступает ток для внешней нагрузки. По краям размещены нормально открытый (разомкнутый в исходном состоянии, NO) и нормально закрытый (замкнутый в исходном состоянии, NC) выходы, через которые нагрузочный ток уходит дальше. Во время срабатывания реле, выходы NO и NC меняют своё положение на обратное, и возвращаются в исходное состояние при отсутствии напряжения в катушке индуктивности.

Наглядно понять схему подключения поможет нижеприведённая принципиальная схема модуля реле WeMos. В зависимости от типа коммутации, не сложно создать несколько вариантов управления силовыми цепями: включение одной цепи при срабатывании реле, отключение одной цепи при срабатывании реле, или переключение между двумя цепями с одинаковым рабочим напряжении.

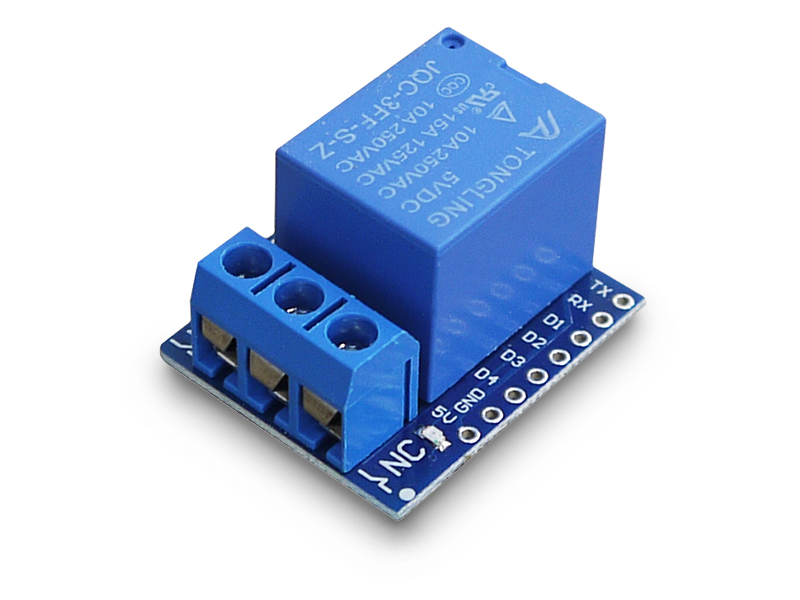

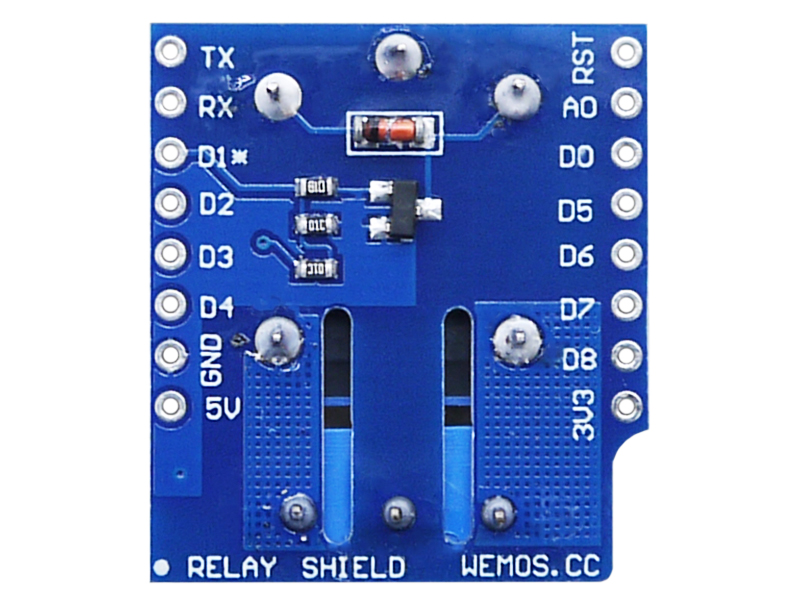

Электромагнитное реле WeMos Relay Shield основано на одноканальном реле JQC-3FF-S-Z, позволяющим замыкать силовые цепи переменного напряжения до 250В с пиковой нагрузкой до 10А (или до 15А при переменном напряжении до 125В). Питается реле от постоянного напряжения 5 вольт. Для совместимости с контроллером Вемос Д1 мини (Про), все цифровые контакты которого восприимчивы лишь к 3.3-вольтовому напряжению, схемой модуля предусмотрен специальный транзисторный "ключ", развязывающий друг от друга оба типа напряжения. В качестве защиты от обратного напряжения, возникающего в катушке при отключении нагрузки, в схему установлен дополнительный диод.

Управление реле по умолчанию назначено на вывод D1 шилда Relay Shiled Wemos. Высокоуровневый сигнал вывода приводит к включению реле, низкоуровневый сигнал возвращает реле в исходное положение. В качестве информационного индикатора, указывающего на состояние реле, в модуль интегрирован светодиод, зажигающийся при срабатывании катушки индуктивности.

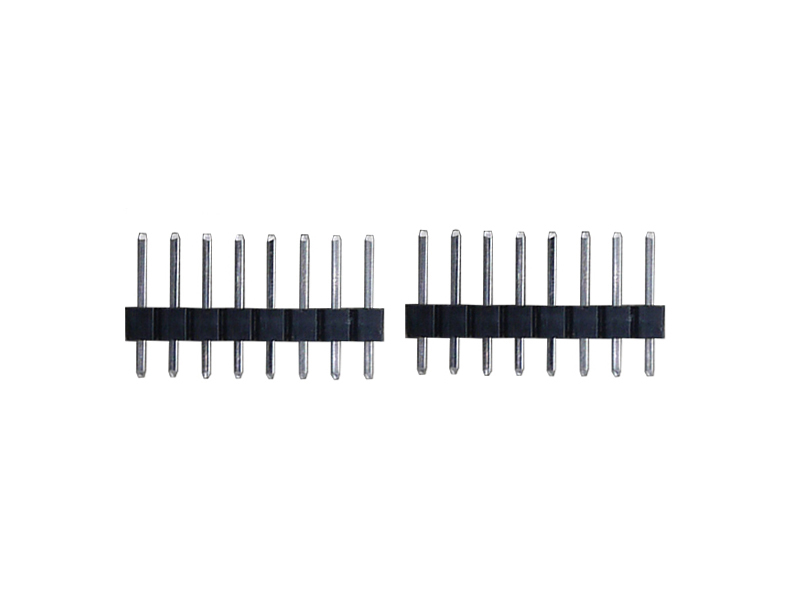

Составляя WeMos-проекта, необходимо учитывать достаточно высокий корпус реле. Стандартные соединения, входящие в комплект с модулем, слишком малы и не позволят установить сверху какое-либо другое WeMos-расширение. Решением может стать многослойное наращивание соединений или использование специально разработанных для подобных задач переходников Вемос Двойная база или Вемос Тройная база. Прибегнув к их помощи, добавление нескольких подобных модулей в одну WeMos-конструкцию не вызовет затруднений.

Программирование на Ардуино

Способ программирования реле WeMos Relay Shield практически ничем не отличается от самого наипростейшего аналогичного метода включения/выключения встроенного на плате микроконтроллера WeMos D1 Mini (Pro) светодиода, и будет понятет даже тем, кто только начинает постигать азы программирования контроллерных платформ.

const int relayPin = D1; // контакт, подключенный к реле
const long interval = 2000;  // пауза на две секунды

void setup() {
  pinMode(relayPin, OUTPUT); // устанавливаем контакт D1 в режим вывода
}

void loop() {
  digitalWrite(relayPin, HIGH); // срабатывание реле при высокоуровневом сигнале
  delay(interval);              // пауза
  digitalWrite(relayPin, LOW);  // отключение реле при низкоуровневом сигнале
  delay(interval);              // пауза
}

Использование команды delay() при работе с реле может показаться не совсем уместной, так как команда полностью приостанавливает выполнение всей программы на заданное время. Если во время ожидания требуется продолжение выполнения кода, следует присмотреться к функции millis(), которая позволит реализовать задержку без delay(). Функция millis() выполняет постоянный отсчёт в миллисекундах, начиная с 0 до 4294967295 (около 50 дней) с момента включения микроконтроллера. После переполнения, значение сбрасывается.

const int relayPin = D1; // контакт, подключенный к реле
const long interval = 2000;  // пауза на две секунды

int relayState = LOW; // начальное состояние реле
unsigned long previousMillis = 0;


void setup() {
  Serial.begin(115200); //открываем последовательный порт
  pinMode(relayPin, OUTPUT); // устанавливаем контакт D1 в режим вывода
}

void loop() {
  // текущее значение берем из счетчика
  unsigned long currentMillis = millis();
    // разместим отладочный код, чтобы наблюдать
    // как происходит подсчет и смена состояния реле
    Serial.print("Current Millis: ");
    Serial.print(currentMillis);
    Serial.print(" ");
    Serial.print("Previos Millis: ");
    Serial.print(previousMillis);
    Serial.print(" ");
    Serial.print("Relay stat: ");
    Serial.println(relayState);

  // сравниваем значения текущего значения счетчика
  // с величиной заданного интервала
  if (currentMillis - previousMillis >= interval) {
    previousMillis = currentMillis;

    // если оно болше, то меняем состояние реле
    relayState = !relayState;
    digitalWrite(relayPin, relayState);
  }
}

Результат выполнения скетча в открытом мониторе последовательного порта среды Ардуино

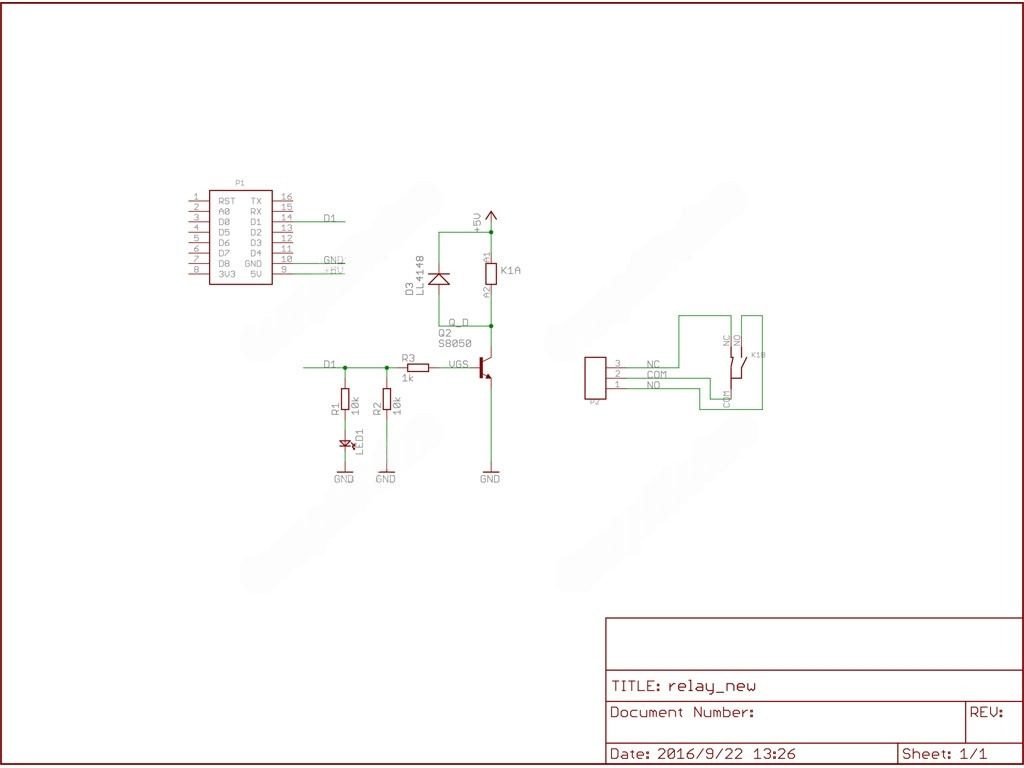

Принципиальная схема Relay Shield WeMos
