Одноплатный компьютер Cubieboard 3 CubieTruck CTTL10057
Код товара: CTTL10057
Есть в наличии| 13860 c 15444 c |
| 13860 c 15444 c |
 |
|
|

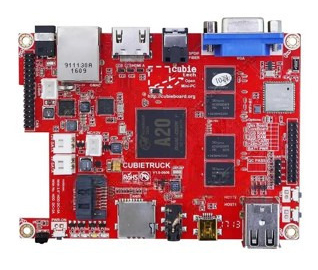

Мини компьютер одноплатный Cubieboard 3 CubieTruck TSD Version
Технические характеристики

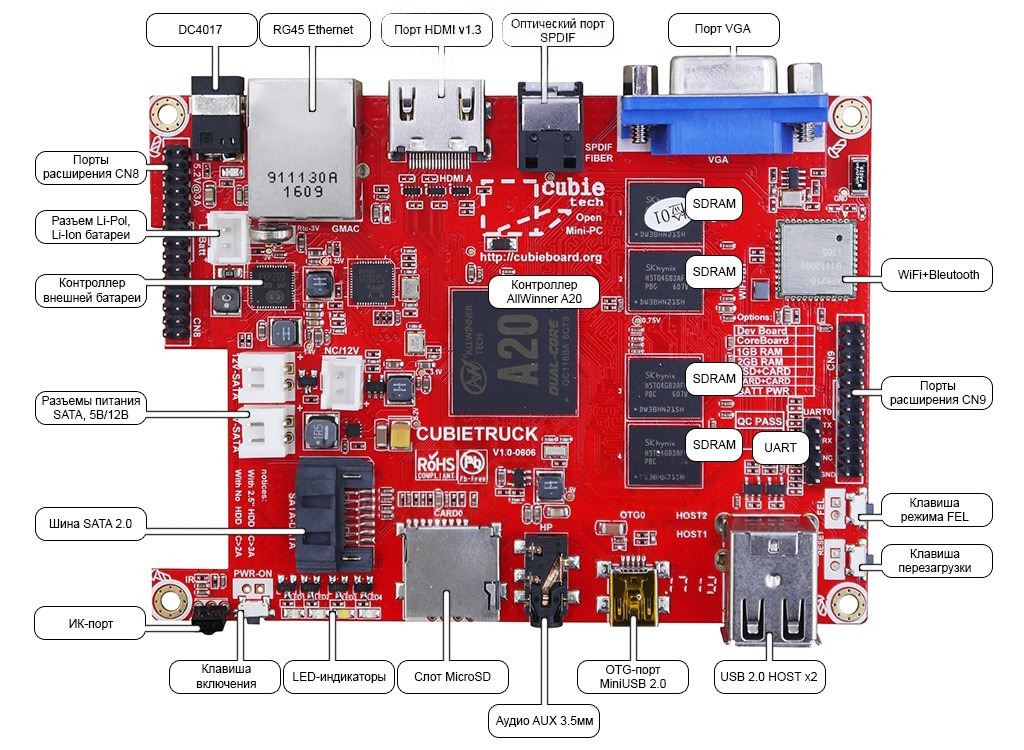

Компоненты одноплатного ПК CubieBoard 3 CubieTruck TSD Version
 |

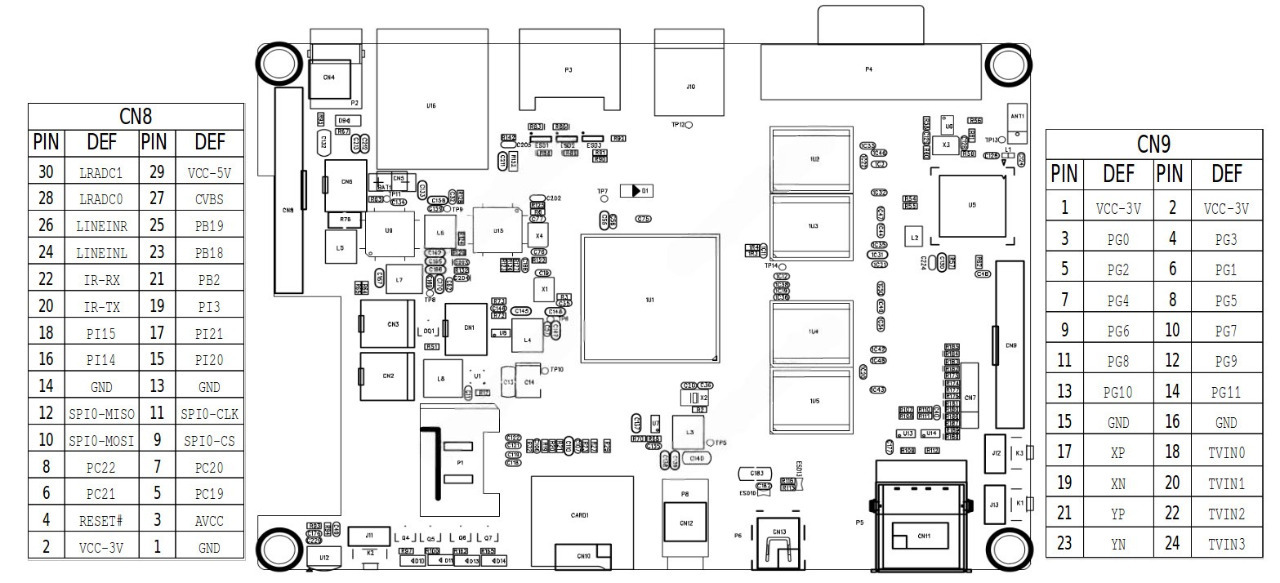

Распиновка (цоколёвка) периферийных портов расширений CN8 и CN9
Порт расширения CN8 2х15 контактов
| № контакта | Функция | № контакта | Функция | № контакта | Функция | № контакта | Функция |
| 1 | GND | 9 | PB14 (SPI0-CS0/JTAG_MS0) | 17 | PI21 (FMIN-R/PS2SDA0/UART7-RX/HSDA) | 25 | PB19 (TWI1-SDA) |
| 2 | VCC-3.3V | 10 | PB16 (SPI0-MOSI/JTAG_DO0) | 18 | PI15 (PS2SDA1/EIN27) | 26 | LINEIN-R |
| 3 | AVCC | 11 | PB15 (SPI0-CLK/JTAG_CK0) | 19 | PI3 (PWM1) | 27 | CVBS |
| 4 | RESET# | 12 | PB17 (SPI0-MISO/JTAG_DI0) | 20 | PB3 (IR0-TX) | 28 | LRADC0 |
| 5 | PC19 (SPI2-CS0/EINT12) | 13 | GND | 21 | PB2 (PWM0) | 29 | VCC-5V |
| 6 | PC21 (SPI2-MOSI/EINT14) | 14 | GND | 22 | PB4 (IR0-RX) | 30 | LRADC1 |
| 7 | PC20 (SPI2-CLK/EINT13) | 15 | PI20 (FMIN-L/PS2SCLK0/UART7-TX/HSCL) | 23 | PB18 (TWI1-SCK) | - | - |
| 8 | PC22 (SPI2-MISO/EINT15) | 16 | PI14 (PS2SCLK1/EINT26) | 24 | LINEIN-L | - | - |
Порт расширения CN9 2х12 контактов (CSI1/TS/TP/TVIN)
| № контакта | Функция | № контакта | Функция | № контакта | Функция | № контакта | Функция |
| 1 | VCC-3.3V | 7 | PG4 (TS1_D0/CSI1-D0) | 13 | PG10 (TS1_D6/CSI1-D6/UART4-TX) | 19 | XN-I2SDO2 (Analog) |
| 2 | VCC-3.3V | 8 | PG5 (TS1_D1/CSI1-D1) | 14 | PG11 (TS1_D7/CSI1-D7/UART4-RX) | 20 | TVIN1-BTPCMCLK (Analog) |
| 3 | PG0 (TS1_CLK/CSI1-PCLK) | 9 | PG6 (TS1_D2/CSI1-D2/UART3-TX) | 15 | GND | 21 | YP-I2SDO3 (Analog) |
| 4 | PG3 (TS1_ERR/CSI1-VSYNC) | 10 | PG7 (TS1_D3/CSI1-D3/UART3-RX) | 16 | GND | 22 | TVIN2-BTPCMSYNC (Analog) |
| 5 | PG2 (TS1_SYNC/CSI1-HSYNC) | 11 | PG8 (TS1_D4/CSI1-D4/UART3-RTS) | 17 | XP-I2SDO1 (Analog) | 23 | XN-BTPCMIN (Analog) |
| 6 | PG1 (TS1_DVLD/CSI1-MCLK) | 12 | PG9 (TS1_D5/CSI1-D5/UART3-CTS) | 18 | TVIN0-I2SMCLK (Analog) | 24 | TVIN3-BTPCMOUT (Analog) |
Документация
- Как пользоваться CubieTruck TSD версии (англ., PDF);
- AllWinner А20 CubieTruck Принципиальная схема V1.0-130606 (PDF);
- AllWinner A20 Datasheet (англ., PDF);
- AllWinner A20 Руководство пользователя (англ., PDF);
- Linux-SDK Руководство по созданию карт памяти SD/TF с загружаемой ОС (англ., PDF);
- Foresee tSD (G3A) Спецификация (англ., PDF);
Полезные ссылки
Инструкции, вики
- Официальная страница проекта;
SDK
- Linux-sdk-binaries;
- Andoid-sdk-a20-homelet-android4.2/lichee;
Инструментарий
- Набор программ, драйверов и обновлений для ПК Windows, Linux, Macintosh;
Образы ОС для CubieBoard 3 CubieTruck версии TSD
- Android 4.2 CT-TSD v4.0.2;
- Cubieez CT-TSD Card/Flash/HDMI;
- Linaro Desktop CT-TSD Flash/TFCard V14.04;
- Linaro Server CT-TSD Card/Flash/HDMI;
------------------
