Плата DFRobot DFR0521 предлагает своим обладателям возможность значительно увеличить разнообразность проектов и моделей, создаваемых на базовых функциональных способностях учебно-познавательного микроконтроллера BBC Micro:bit, расширить имеющиеся познания в программировании и обрести новые навыки по взаимодействию с окружающим миром. Совместное использование обучающего микроконтроллера Micro bit и дополняющих внешних модулей Boson, Gravity или аналогичных с рабочим напряжением 3.3В, поможет вдохнуть новую жизнь в творческие начинания юных и не очень учеников, поспособствует в сотворении своей собственной увлекательной и полезной интерактивной микроэлектроники. Любому пользователю доступно простое трёхпроводное подключение всевозможных цифровых и аналоговых датчиков и сенсоров, логических и звуковоспроизводящих модулей, сервомоторов, микрофонов, модулей ввода/вывода данных, светоиндикаторов, кнопок и многих других.

Нажмите на ссылку, чтобы узнать больше о модулях Boson компании DFRobot: https://www.dfrobot.com/boson

Нажмите на ссылку, чтобы узнать больше о модулях Gravity компании DFRobot: https://www.dfrobot.com/gravity

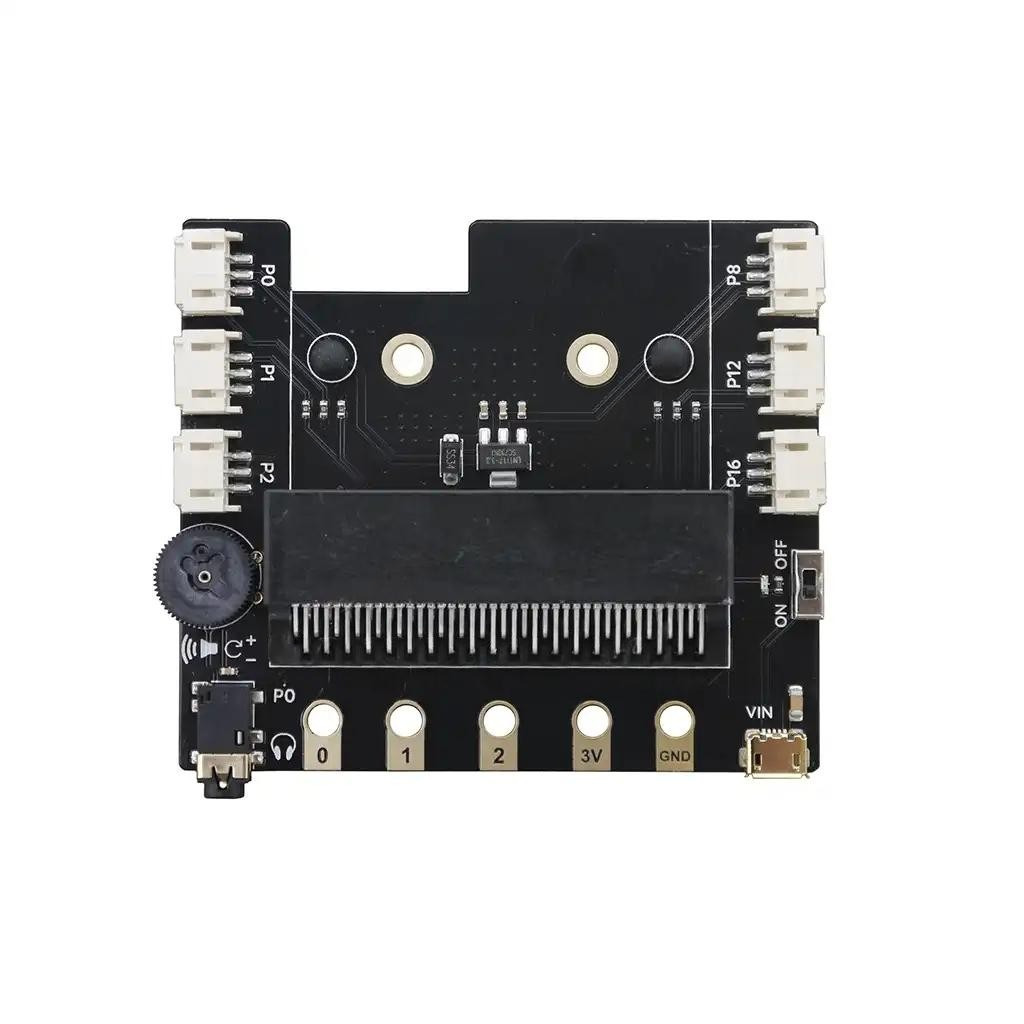

Обзор модуля DFRobot Expansion Board DFR0521

Подключаемый к плате расширения внешний источник питания 5В снимает ограничение на пропускной ток, наложенное базовой платой микроконтроллера BBC Micro:bit, которое составляет всего лишь 90 мА. Теперь его максимальная граница перемещена на новый показатель, равный 500 мА. Источник внешнего питания снабжает рабочим напряжением 3.3 вольта как сам микроконтроллер, так и все встроенные трёхконтактные универсальные порты для дополнительных модулей. Потребляемый ток самой платы микроконтроллера ничтожно мал, всего 30 мА.

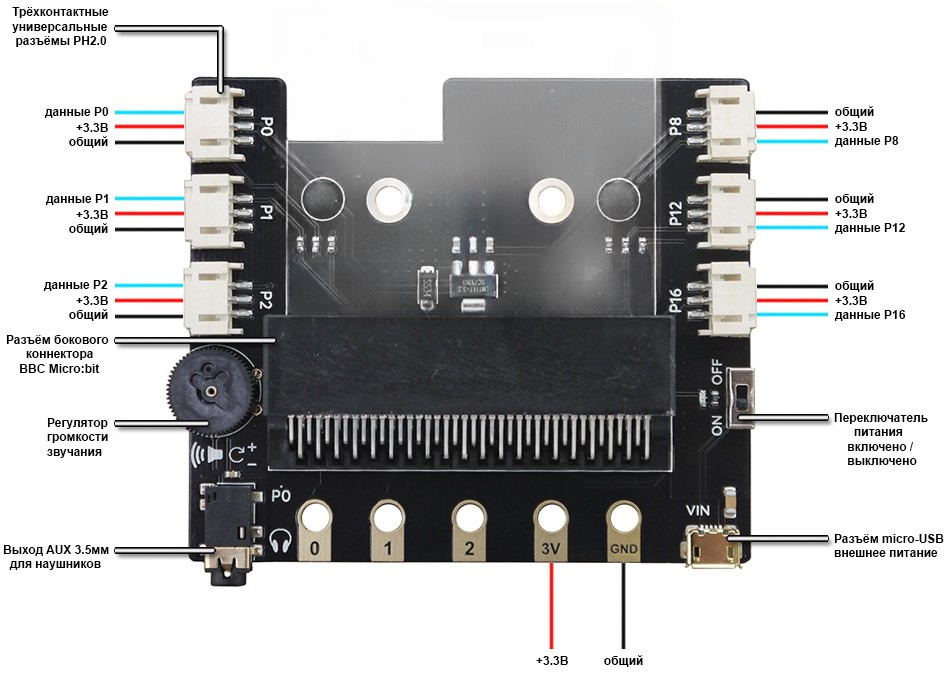

Все шесть портов построены на трёхпроводном общении с дополнительными модулями: два контакта передают на модуль напряжение 3.3В, ещё один организует обмен данными между модулем и микроконтроллером. Около соединительных разъёмом присутствует визуальная маркировка, соответствующая функциональному назначению бокового коннектора BBC Micro:bit. Это выводы P0, P1, P2, P8, P12 и P16. Более подробна информация о распиновке представлена на этой странице.

Предусмотренный конструкцией миниатюрный механический переключатель с положениями ON / OFF позволит обесточить или вновь запитать напряжением электрическую схему. Рядом с переключателем размещён яркий светодиод красного цвета, отображающий поступление питания ко всем элементам платы.

Боковой коннектор платы расширения DFRobot DFR0521 унаследовал от оригинального коннектора EDGE/GPIO микроконтроллера Micro:bit только кольцевые контакты с диаметром 4 мм, удобные для подключения коннекторов типа "Банана", который совмещёны с контактными площадками для подключения разъёмов типа "крокодил". Каскадное соединение платы через собственный боковой коннектор с другими модулями не предусмотрено.

В добавок ко всему, плата обладает одноканальным звуковым моно-выходом AUX 3.5 мм (контакт P0 бокового коннектора микроконтроллера BBC Micro:bit), предназначенным для соединения с наушниками или активными колонками. Регулировка громкости звукового воспроизведения выполняется вращением ручки потенциометра.
