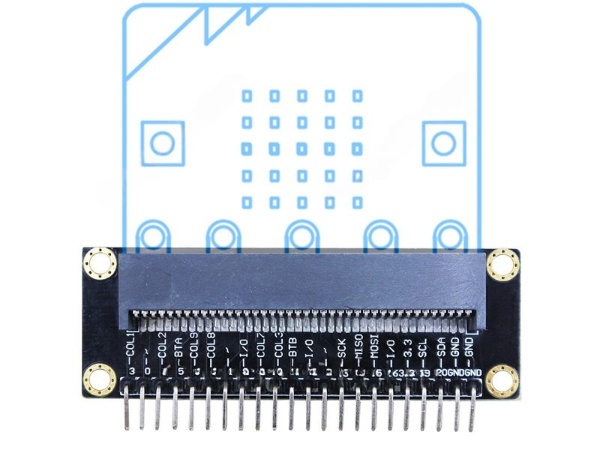

Адаптер-переходник расширяет базовые возможности подключения вашего микроконтроллера BBC Micro:bit, позволяет увеличить функционал добавлением внешних модулей (датчиков, сенсоров, звукоизлучателей, сервомоторов, кнопок и других интерактивных модулей) при помощи обычного проводного соединения.

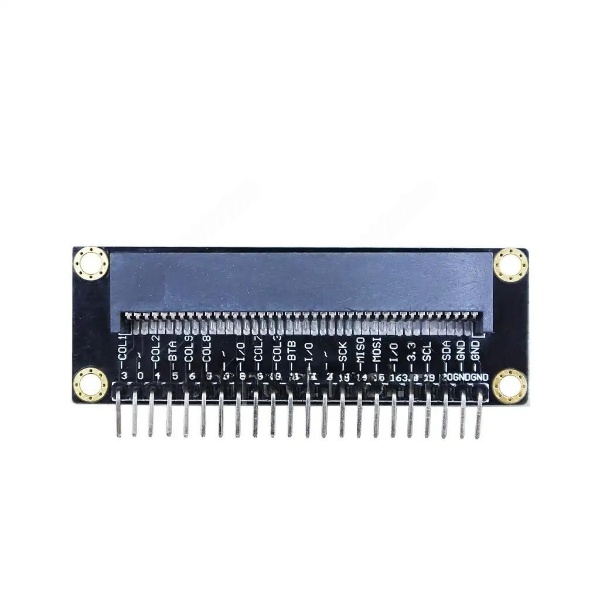

Расположенный по нижнему краю, однорядный набор из 22 штырьевых контактов в точности дублирует все стандартные выводы базового бокового разъёма EDGE/GPIO микроконтроллера Micro bit, за исключением двух выводов +3.3В и одного вывода GND. Для каждого контакта присутствует визуальная текстовая маркировка с его функциональным назначением.

Шаг между контактами с расстоянием в 2.54мм универсален для большинства микроэлектронных плат с аналогичным типом периферийной коммутации. Все имеющиеся интерфейсные выводы и выводы питания изогнутны под углом 90°. Такое расположение контактов удобно при установке микроконтроллера и дополняющих внешних периферийных модулей в контактную плату беспаечного монтажа MB-102 в процессе прототипировании какого-либо проекта, или в подключении обычных проводов или разъёмов типа DuPont с коннектором S.

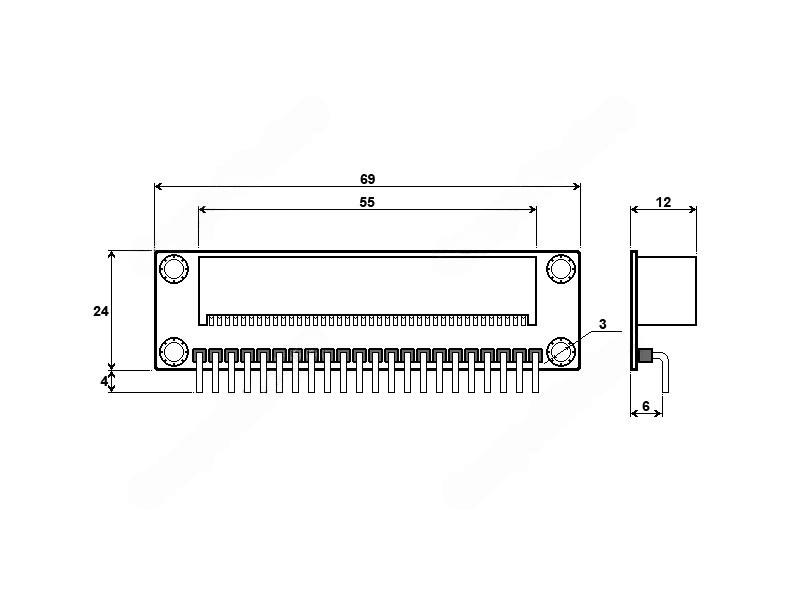

Габаритные размеры, мм
