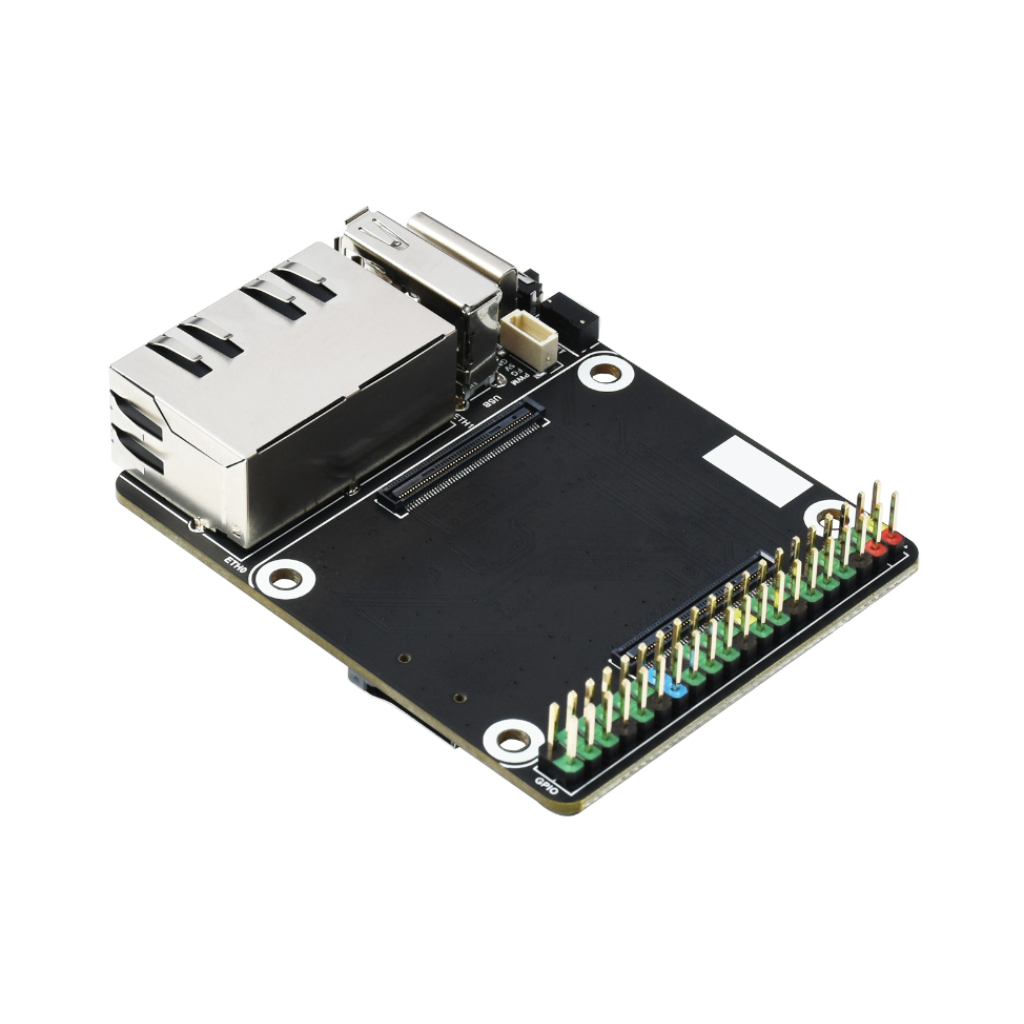

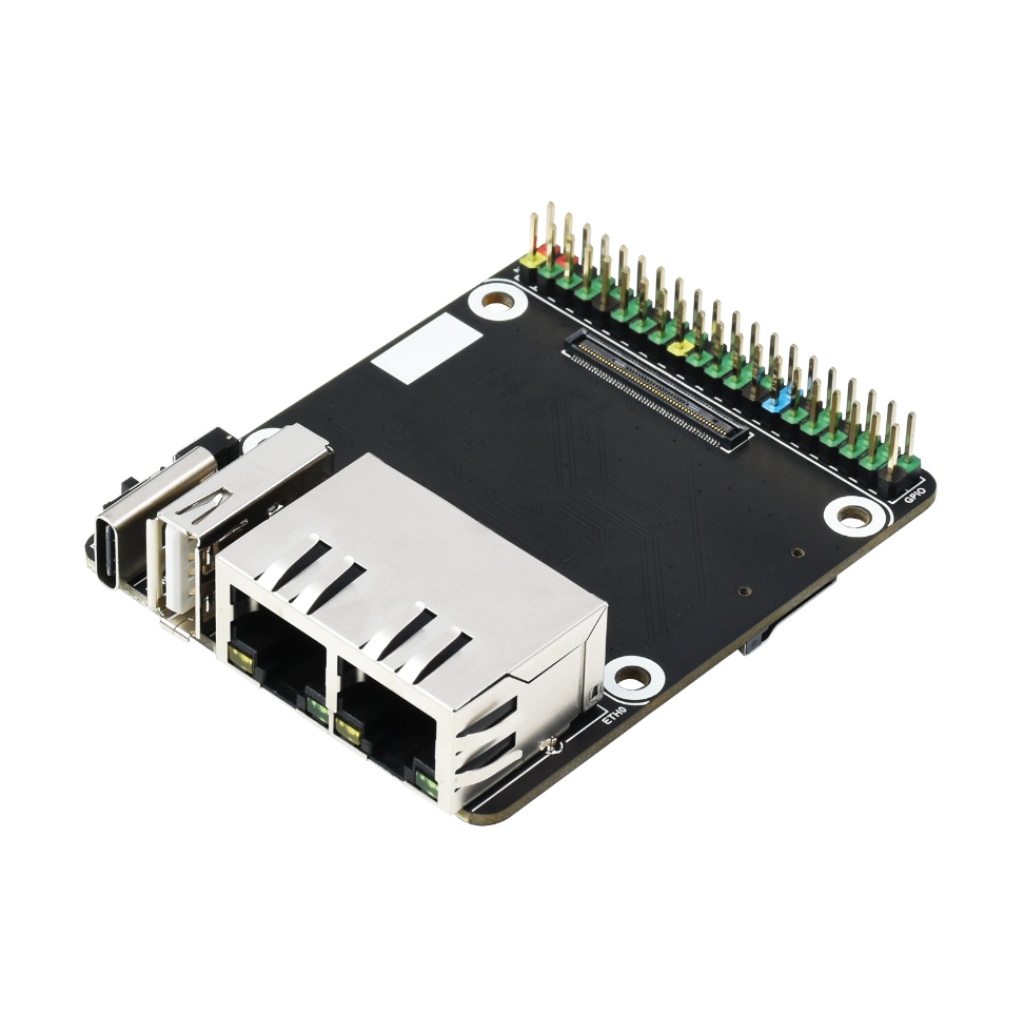

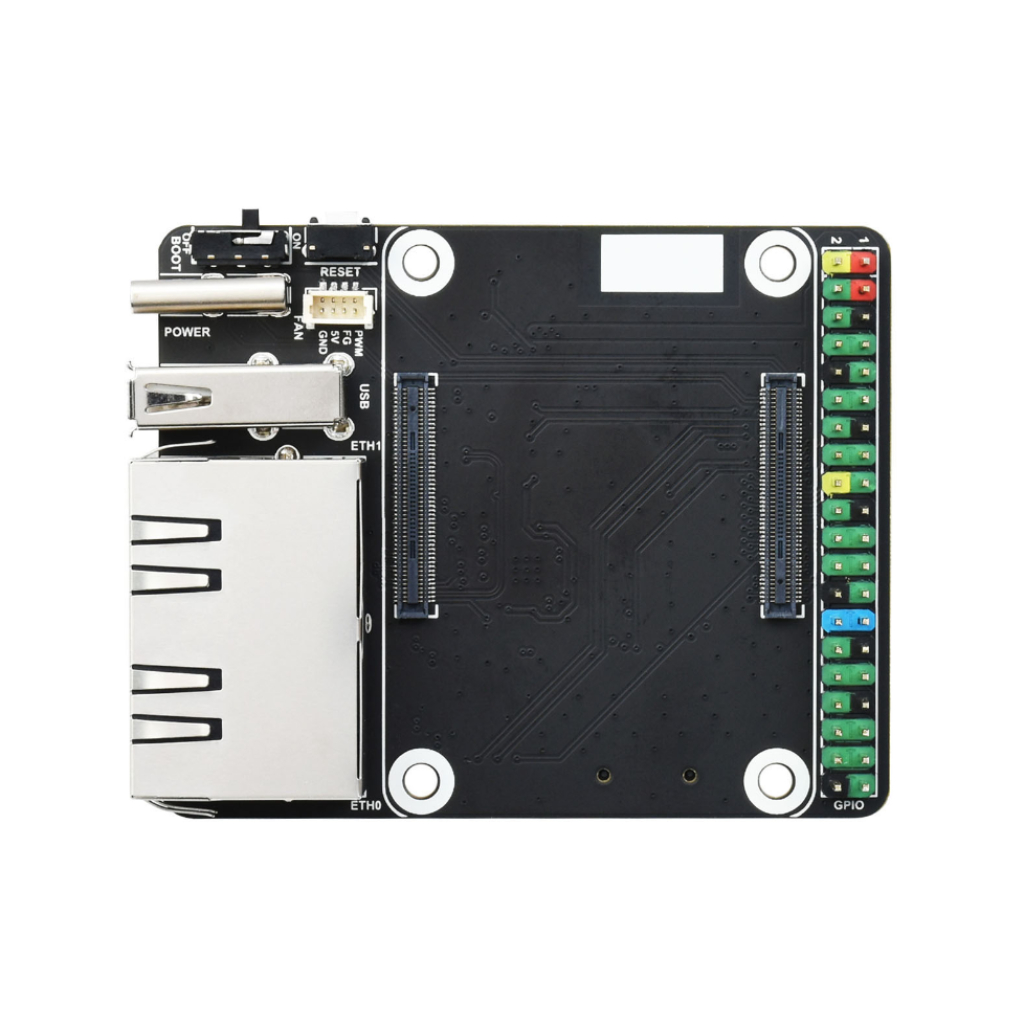

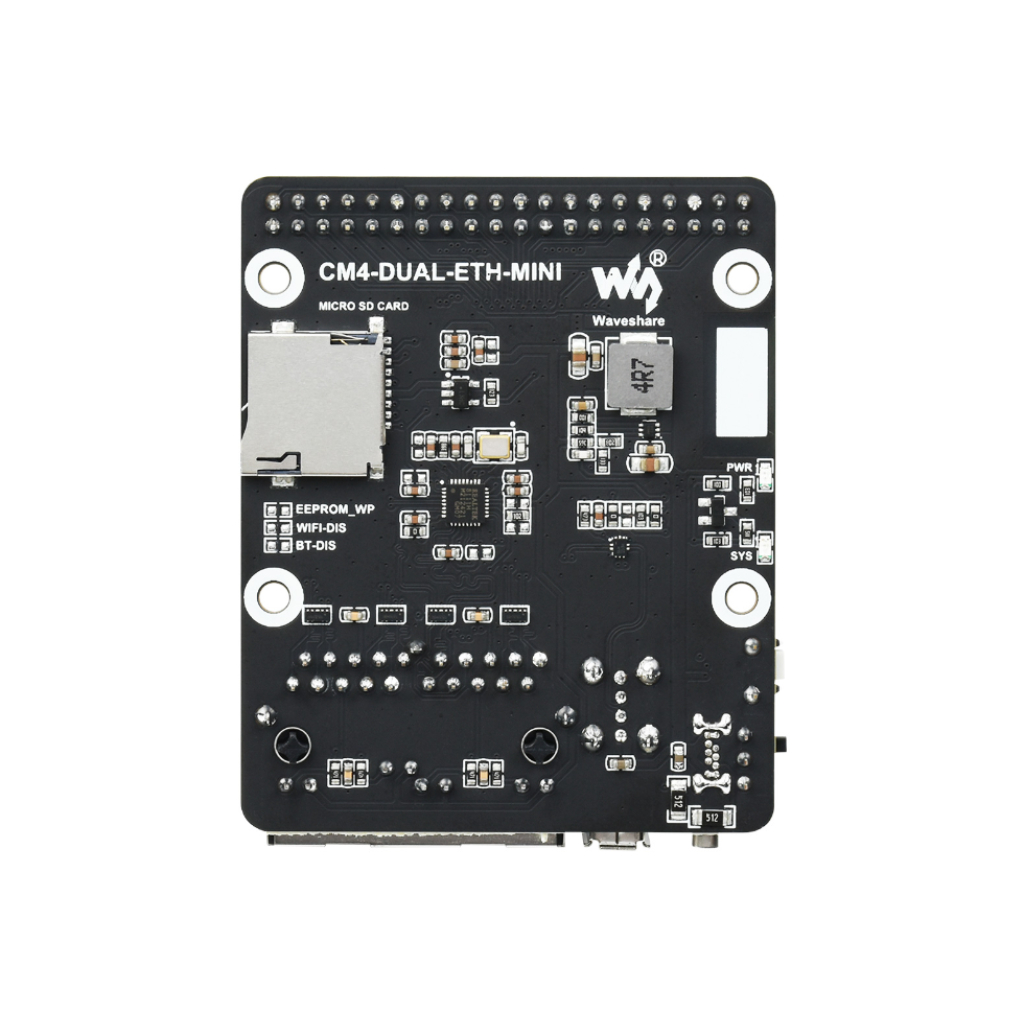

Базовая плата CM4-DUAL-ETH-MINI Waveshare
CM4-DUAL-ETH-MIMI — это базовая плата, которая может использоваться с вычислительным модулем Raspberry Pi CM4. Она поддерживает интерфейс Type-C 5В постоянного тока и имеет два порта Gigabit Ethernet, одноканальный USB2.0, интерфейс вентилятора и стандартный 40-контактный интерфейс Raspberry Pi. базовая плата CM4-DUAL-ETH-MIMI подходит для сценариев, требующих несколько сетевых портов наподобие мягкой маршрутизации.
Спецификация CM4-DUAL-ETH-MINI
Предостережения

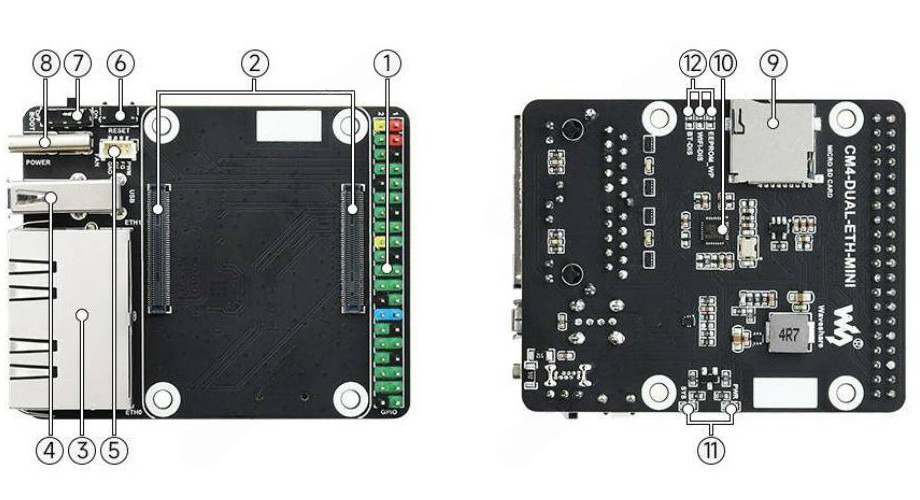

Компоненты и интерфейсы
| 1. 40-контактный коннектор GPIO | Для подключения различных модулей HAT |
| 2. Коннектор CM4 | Применяется во всех версиях Compute Module 4 |
| 3. Порт Gigabit Ethernet RJ45 | Двойной порт RJ45 Gigabit Ethernet c поддержкой сетевого доступа 10/100/1000Мбит ETHERNET 0: сетевой порт CM4 ETHERNET 1: сетевой порт встроенного Ethernet-контроллера RTL8111 |
| 4. Порт USB 2.0 Type-A | Поддержка различных USB-устройств |
| 5. Интерфейс вентилятора | 5-вольтовый 4-проводный порт SH1.0, поддержка измерения и регулировки скорости вращения |
| 6. Кнопка Reset | Общий сброс |
| 7. Переключатель BOOT | ВКЛЮЧЕН: загрузка CM4 через порт USB Type-C ВЫКЛЮЧЕН: загрузка CM4 из eMMC или MicroSD |
| 8. Интерфейс Type-C | Порт напряжения питания 5В/2.5A, также может использоваться в качестве интерфейса программирования eMMC |
| 9. Интерфейс карты MicroSD | Для карты MicroSD с записанной ОС для запуска Compute Module 4 Lite |
| 10. RTL8111H | Чип Ethernet-контроллера на шине PCIe |
| 11. Индикатор | PWR: состояние питания Raspberry Pi SYS: состояние работы Raspberry Pi |
| 12. Переключатель SYSTEM | EEPROM_WP: предотвращение перезаписи EEPROM WiFi_DIS: отключение Wi-Fi , только для версии CM4 с антенной BT_DIS: отключение Bluetooth, только для версии CM4 с антенной |

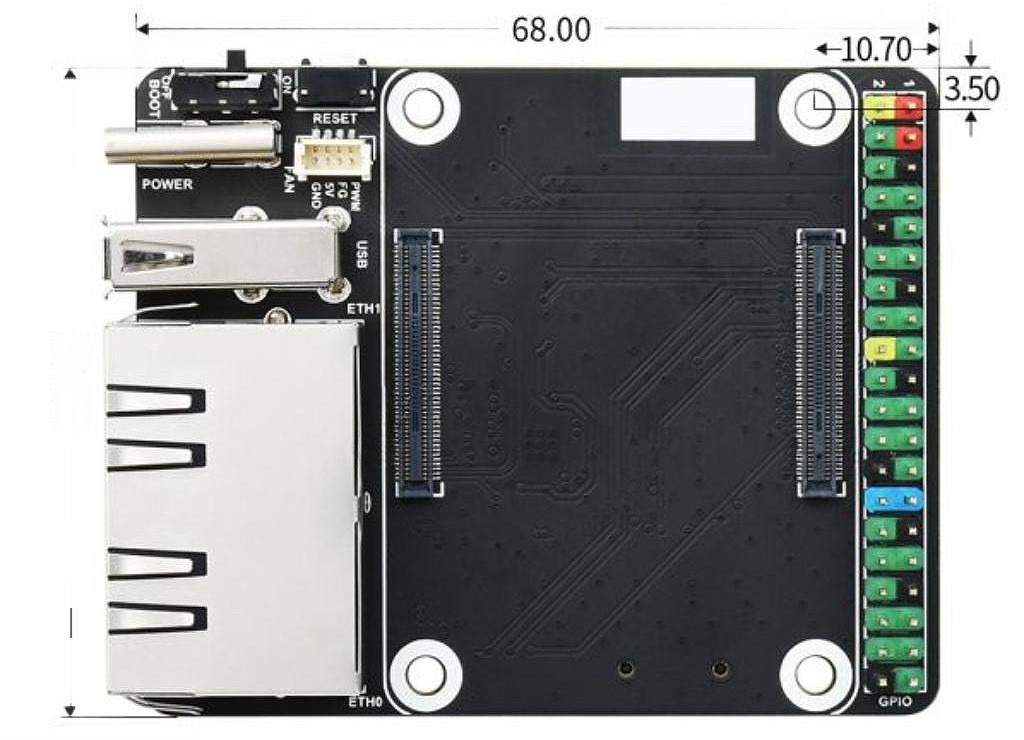

Физические размеры, мм
Документация и ПО
- Руководство пользователя базовой платой CM4-DUAL-ETH-MINI (web-ресурс);
- Электрическая приципиальная схема базовой платы CM4-DUAL-ETH-MINI (PDF);
------------------
