Отладочный комплект Omega2S Development Kit - eMMC Version
Код товара: CTTL13903
Есть в наличии| 4370 c 31200 c |
| 4370 c 31200 c |
 |
|
|
Описание
Технические характеристики

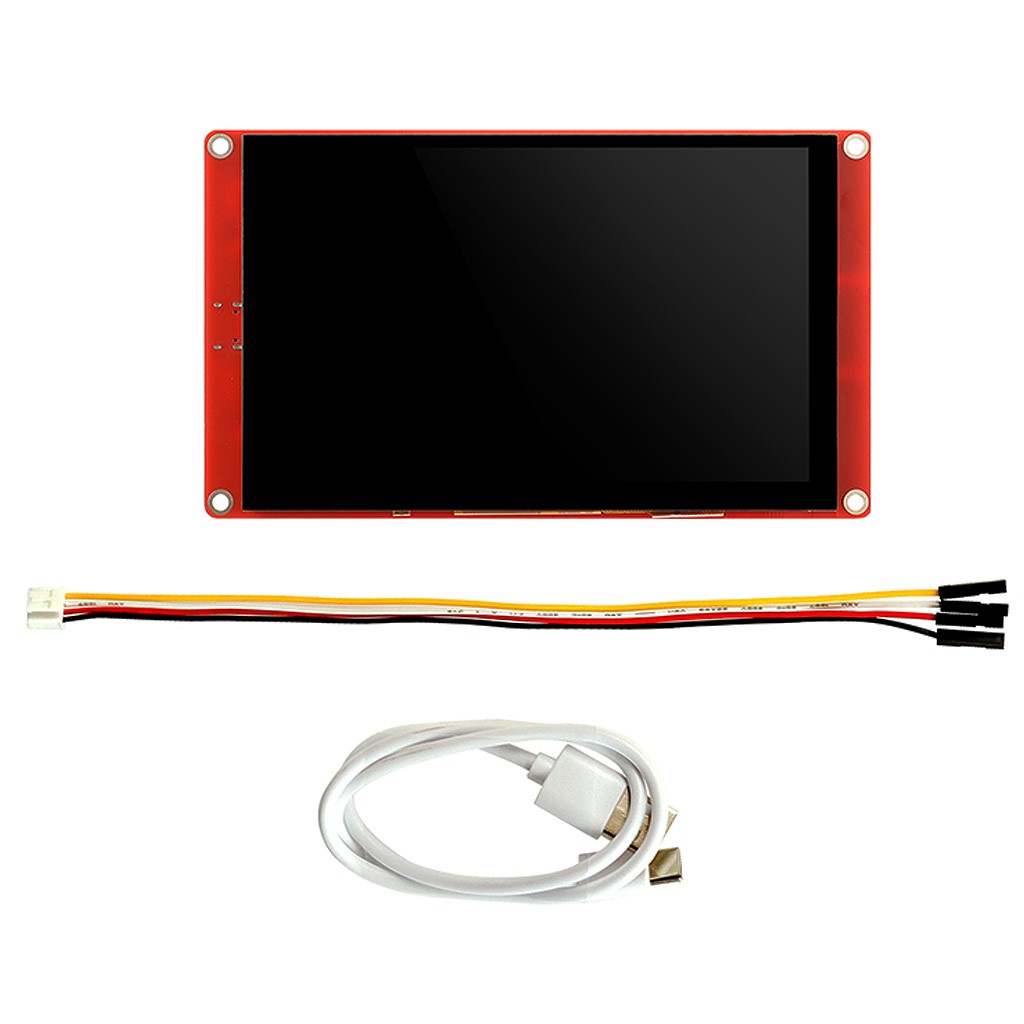

Комплектация

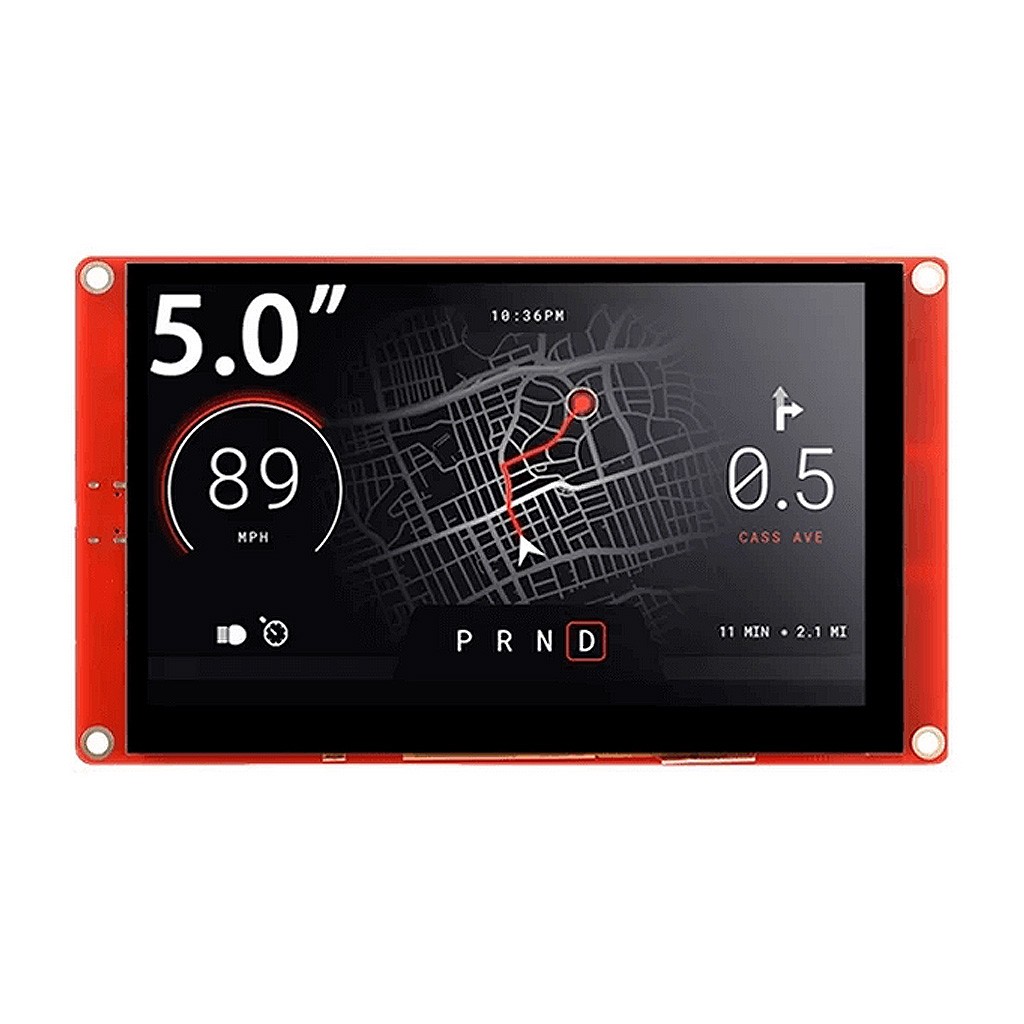

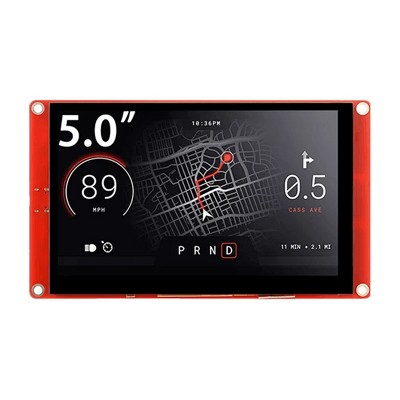

Модуль CROWPANEL HMI ESP32 с 5-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером ESP32 позволяет создавать простые и вместе с тем уникальные приложения человеко-машинного интерфейса (ЧМИ) с графическим интерфейсом для домашних устройств электроники, для промышленных приборов или сельскохозяйственного оборудования. Разработка приложений для дисплея CROWPANEL ESP32 не ограничивается каким-либо одиночным специализированным фреймворком, как это часто принято среди конкурентной продукции, и одинаково доступна в программном окружении Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Код для экранного модуля с одинаковой эффективностью создаётся на языках программирования С/С++, Arduino, Python или Micropython. Модуль полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL. Компанией Elecrow для дисплея с экраном 5.0" разработан и выпускается стильный акриловый корпус, придающий устройству красивый внешний вид, и одновременно защищающий от повреждений.

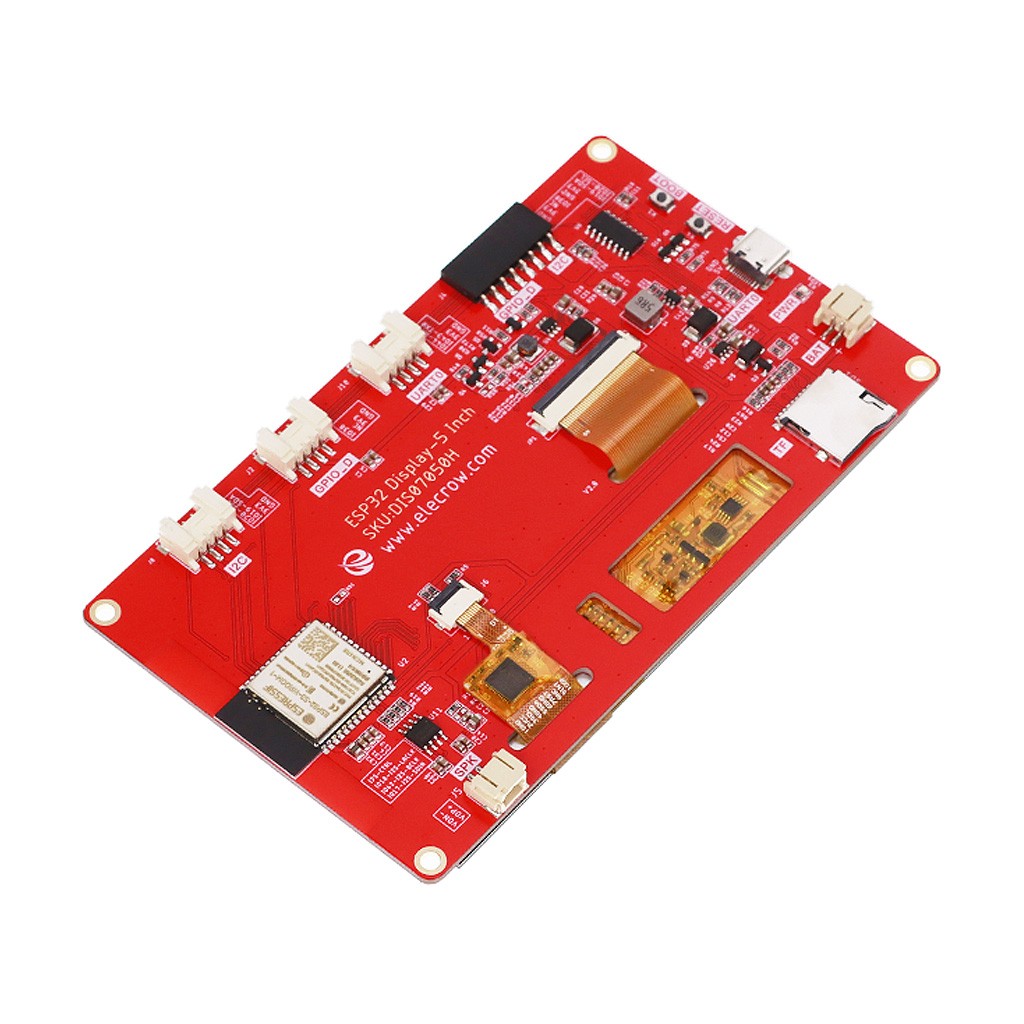

Мощный 2-ядерный процессор ESP32-WROOM-1, взятый в основу схемотехники экранного модуля, способен выполнять вычисления с частотой от 80МГц до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 800*480 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и встроенный аудио усилитель с выходом на наушники или динамик для звукового сопровождения каких-нибудь событий внутри ЧМИ-приложения. Модель CROWPANEL BASIC ESP32-CTP-5.0 оснащена 3 портами для датчиков, сенсоров и других модулей с интерфейсом подключения формата Crowtail. По одному представлены порты для внешнего модуля Crowtail с обозначением буквой D, для модулей Crowtail с последовательной шиной передачи данных IIC/I2C и UART0. Порты I2C и GPIO_D продублированы в универсальном однорядном 8-контактном разъёме с шагом 2.54мм. Порт BAT с возможностью подключения литиевого аккумулятора 3.7В Li-Ion/Li-Pol и функцией заряда батареи обеспечивает 5.0-дюймовому экрану абсолютную автономность. В стационарном режиме, экран CROWPANEL BASIC 5.0-ESP32-HMI функционирует от напряжения 5В постоянного тока через разъём USB Type-C, расходует в максимуме до 2А.

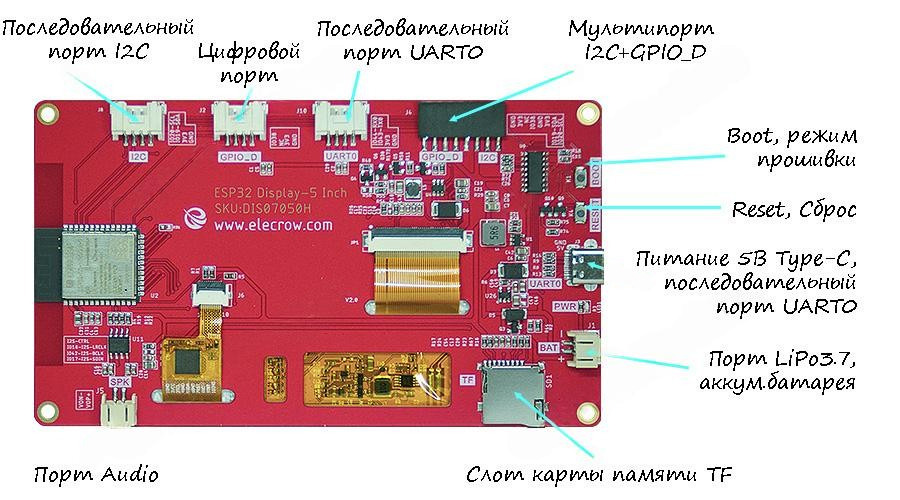

Интерфейсы модуля CROWPANEL BASIC 5.0" HMI ESP32 TFT LCD
Порты Crowtail, функциональное назначение выводов
| Имя порта | Выводы |
| UART0 | RX(IO44), TX(IO43) |
| UART0 Type-C (->USB CH340) | RX(IO44), TX(IO43) |
| I2C | SDA(IO19), SCL(IO20) |
| GPIO_D | IO38 |
| SD Card Slot | SPI_MOSI(IO11), SPI_MISO(IO13), SPI_CLK(IO12), SPI_CS(IO10) |
| SPK | I2S-LRCLK(IO18), I2S_BCLK(IO42), I2S_SDIN(IO17) |
| Подсветка ЖК (без порта) | IO2 |

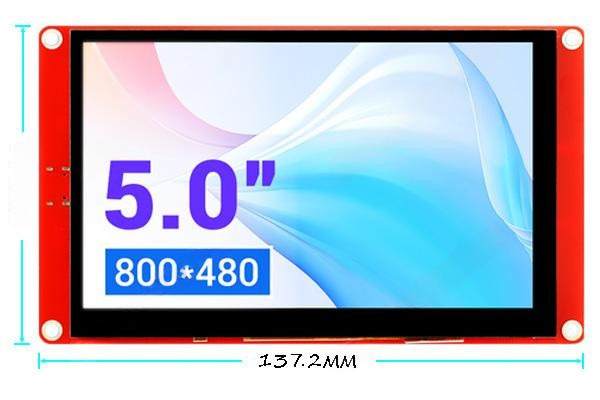

Физические размеры, мм
Программное обеспечение
Документация
------------------
