Микрокомпьютер NanoPi NEO 512 Мбайт
Код товара: CTTL12516
 |
|
|

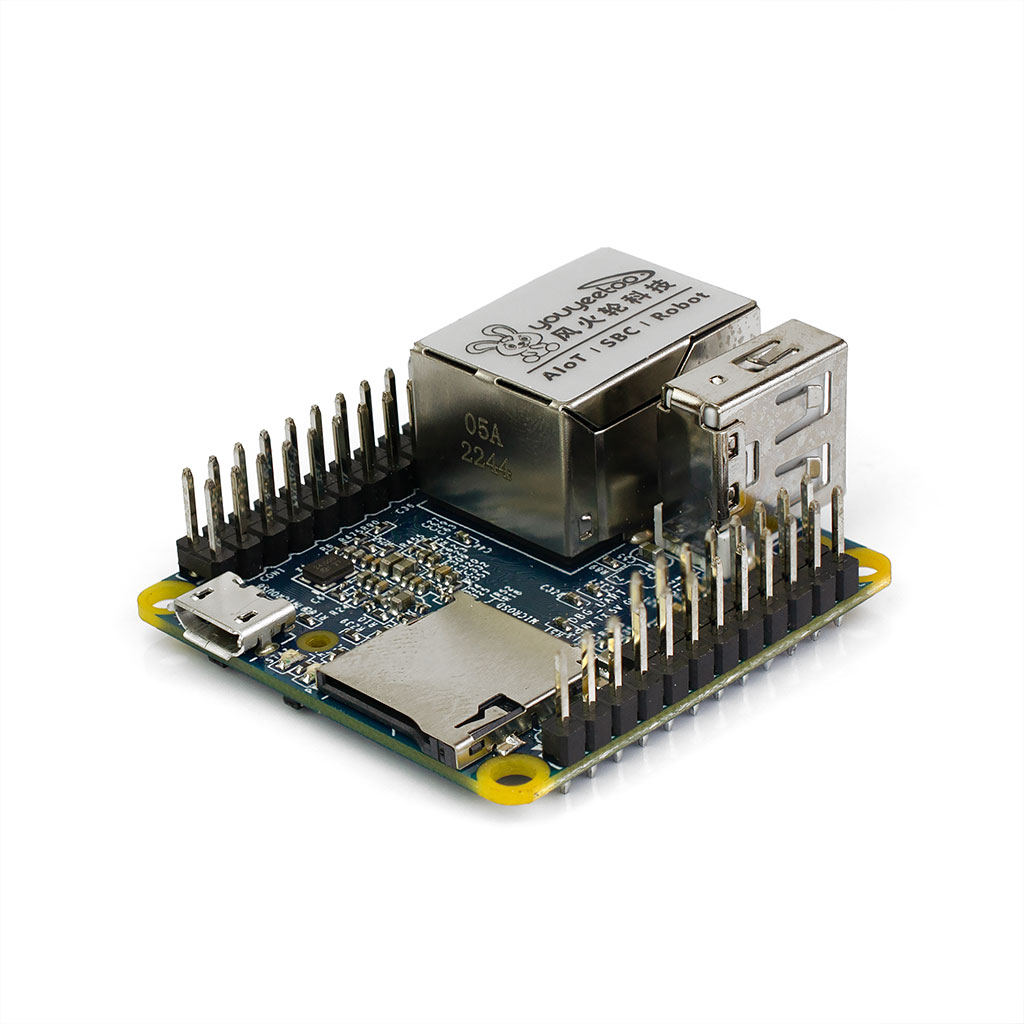

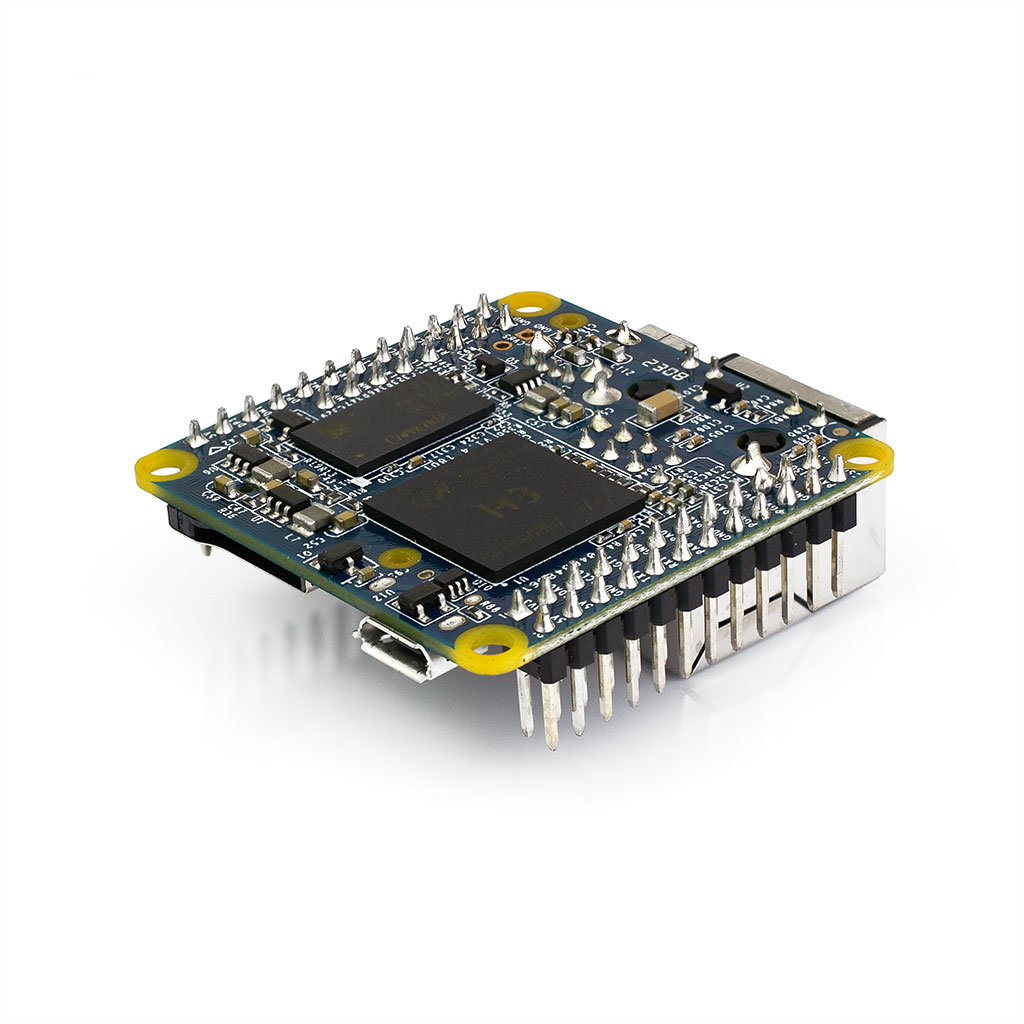

NanoPi NEO-LTS (NanoPi-NEO V1.4) — это миниатюрный одноплатный компьютер (40 x 40мм) от компании FriendlyARM, сделан на базе SoC Allwinner H3, в который входят четыре вычислительных ядра ARM Cortex-A7 с тактовой частотой до 1.2ГГц и GPU Mali-400MP2 с частотой 600МГц.
NanoPi NEO бывают версии как с 256Мб оперативной памяти, так и с 512Мб. Для хранения данных служит сменная карта microSD объёмом до 128Гб. На такой небольшой плате размещен порт Ethernet, USB-хост, USB-OTG, а также встроенный последовательный порт отладки, 24-контактный и 12-контактный GPIO. Имеются платы расширения с дополнительными разъёмами: 1-bay NAS Dock, NanoHat PCM5102A, UNO Dock V2.0 и др.
Работает с FriendlyCore (UbuntuCore-16.04/18.04), Armbian, DietPi, Lakka, Kali, OpenWrt, FriendlyELEC и т.д. Напряжение питание подается через порт MicroUSB DC 5V/2A или через соответствующие выводы GPIO.
| Система на кристалле (SoC) | Allwinner H3 (CPU + GPU) |
| Процессор | 4 ядра (Quad-core) ARM Cortex-A7 1.2 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache |
| Графический процессор | Mali-400MP2 600 МГц поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264 |
| ОЗУ | DDR3 512 (совместно с GPU) |
| ПЗУ | microSD-Card до 128 ГБ |
| Видео выход | Композитный/Интерфейс CVBS (TV-OUT) |
| Аудио вход | Микрофон (выводы 8 и 9 из 12) |
| Аудио выход | Выводы 10 и 11 из 12 (правы и, соответственно, левый) |
| USB | USB OTG и USB 2.0 хост и два USB 2.0 порта выводы 2, 3, 4 и 5 |
| Прочее | ИК-порт (вывод 6 из 12) |
| GPIO | Шина расширения на 24 контактов 2.54 мм: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM; 12 выводов 2.54мм: 2 x USB, ИК; 4 вывода 2.54мм: AUDIO (MIC, LINEOUTL, LINEOUTR); 4 вывода 2.54мм: Порт отладки (UART0); 2 вывода 2.54мм: Интерфейс CVBS. |
| Индикаторы | Индикатор питания (красный) Системный индикатор (зеленый) |
| Питание | 5В 2А через разъём микро-USB (OTG) или GPIO |
| Размеры | 40 x 40мм |
| Вес | 14г |
| ОС | FriendlyCore (UbuntuCore-16.04), Armbian, DietPi, Lakka, Kali, OpenWrt, FriendlyELEC и др. |
Расположение компонентов:
 |
Распиновка выводов:
 |
