Комплектация

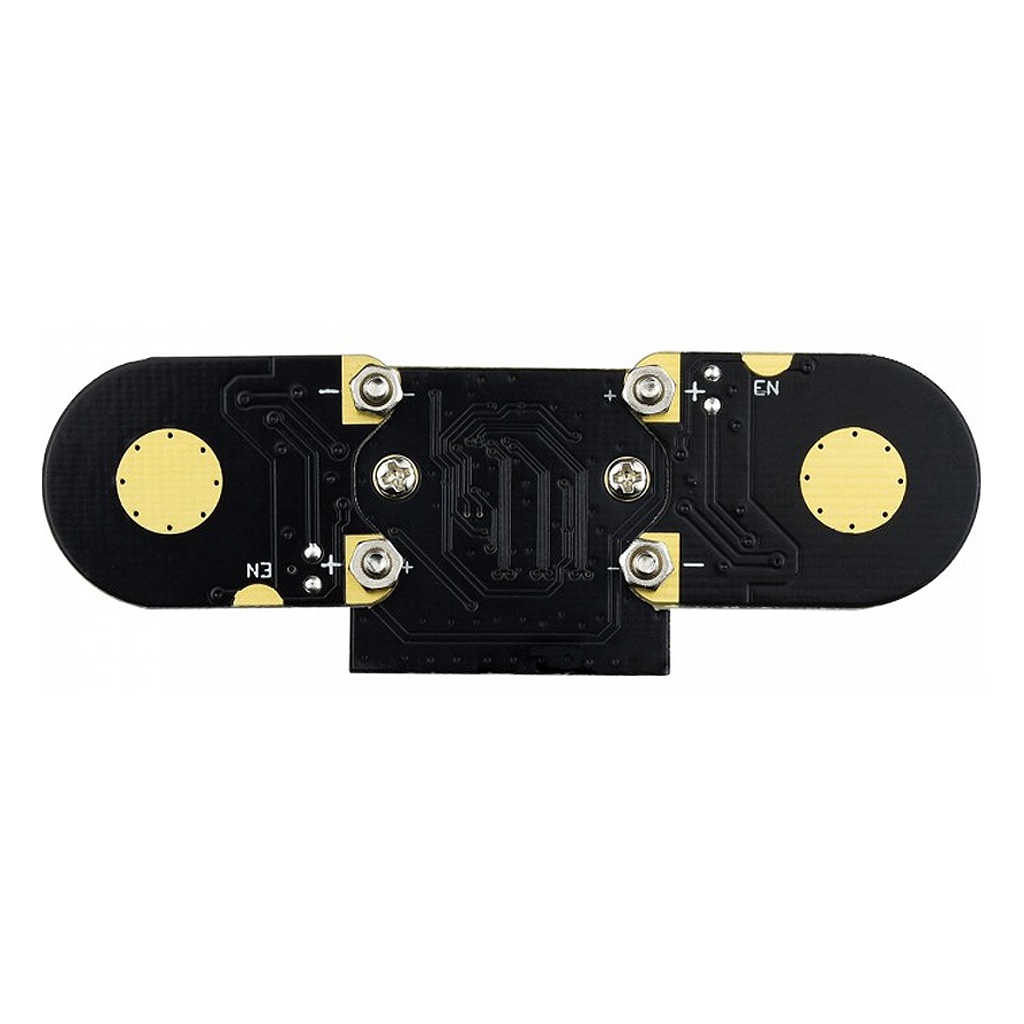

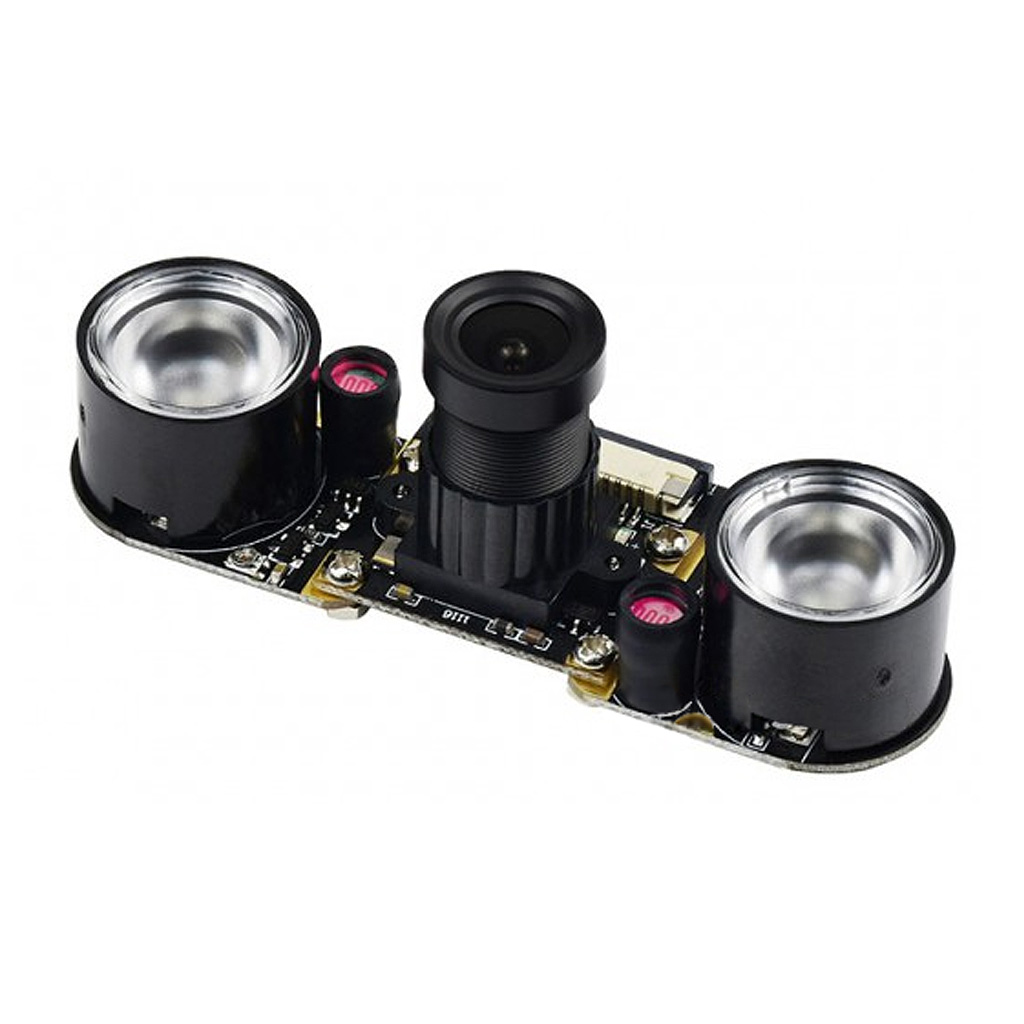

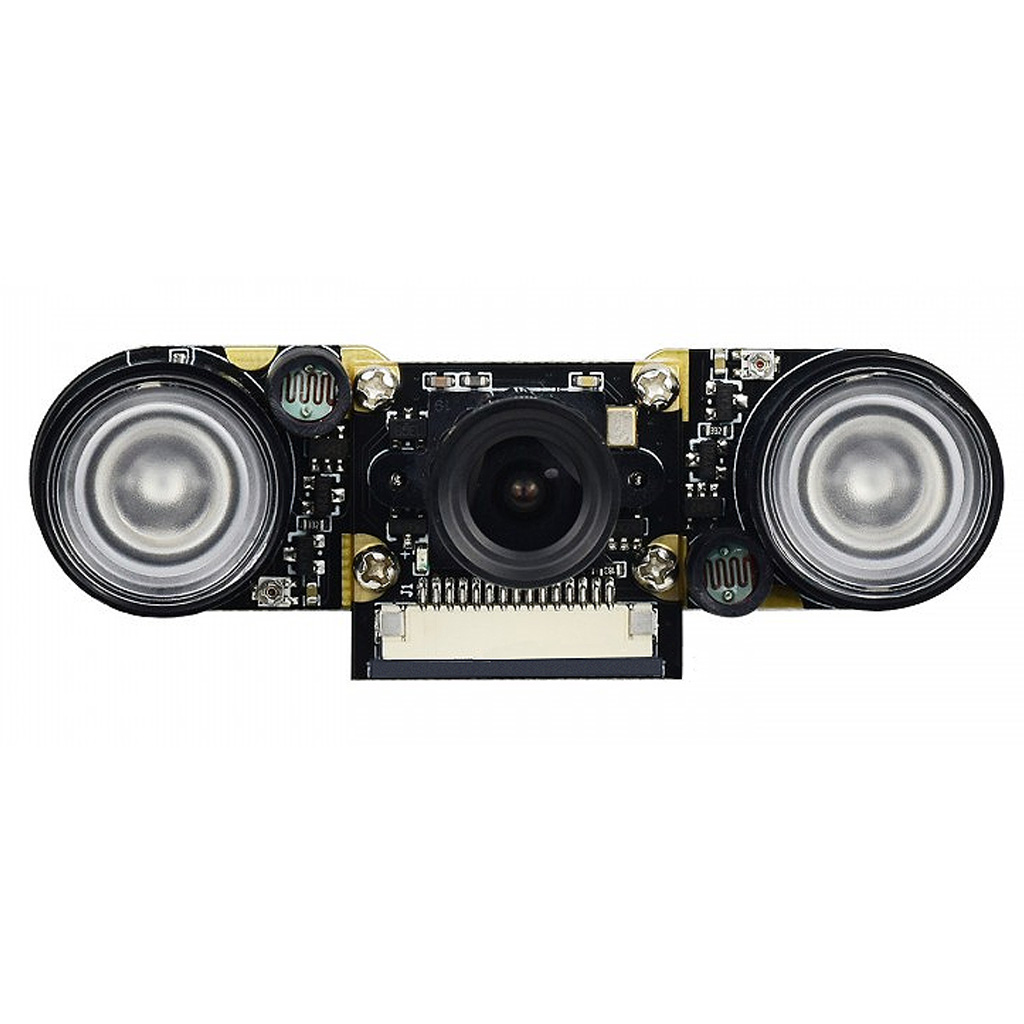

С модулем камеры Raspberry Pi Camera (F) можно легко и просто делать качественные фотоснимки и записывать видеоролики в различных форматах и разрешениях. Эта версия кастомной камеры аналогична характеристикам и возможностям оригинальной камеры Raspberry Pi Camera V1, существующей с 2013 года для одноимённой популярной цифровой платформы. Камера RPi Camera (F) Waveshare обладает интерфейсом MIPI CSI и напрямую подключается к специальному разъёму одноплатного компьютера с использованием плоского соединительного кабеля FFC 15*1.0мм, входящего в комплектацию. Камера работает со всеми моделями Raspberry Pi (начиная с 5-го поколения RPi и для семейства RPi Zero требуется кабель другого формата). Она также полностью поддерживается фирменным программным обеспечением Raspbian OS, совместима с библиотечным стеком приложений Raspicam и Libcamera. Управление камерой предусматривает методы ручного или автоматизированного ввода команд с перечислением параметров установки и регулировки.

Модуль с камерой Raspberry Pi Camera (F) основан на светочувствительной матрице OV5647 с установленным поверх фильтром лучей в инфракрасном диапазоне. Сенсор OV5647 имеет встроенный процессор, отвечающий за функции управления экспозицией, баланса белого цвета, автокалибровки уровня чёрного цвета, коррекции дефективных пикселей, регулировки частоты кадров, автофокусировки, обработки изображения: зеркального переворота, обрезки, наклона, и т.д. Данные изображения выводятся в формате 8-/10-бит RGB RAW. Максимальное разрешение снимка/кадра составляет 2592 х 1944 графических точек (пикселей). Видеосъёмка в стандарте FullHD осуществляется с частотой 30 к/с. Зависимость частоты кадров относительно выбранного разрешения съёмки:

Объектив у камеры Raspberry Pi Camera Board v1.3 с регулируемым  фокусом. Максимальный угол зрения оптики по диагонали составляет 50°. Дистанция автофокусировки до объекта съёмки: от 1 метра и до бесконечности. Перспектива захваченного камерой изображения наиболее близка к естественному. Камера ночного зрения лишена физического фильтра, отсекающего отражённые лучи в инфракрасном спектре. В отличии от человеческого зрения, фотоматрица чувствительна ко всему ИК-диапазону. Любые снимки при дневном освещении приобретают розово-красный оттенок. Вместе с ИК-подсветкой, камеру хорошо использовать для решения археологических или ботанических задач, проводимых в ночных условиях или в условиях очень слабого освещения. Она лучше других обычных камер подходит для наблюдения за дикой природой или для получения эффекта чёрно-белого фотоснимка в ИК-диапазоне.

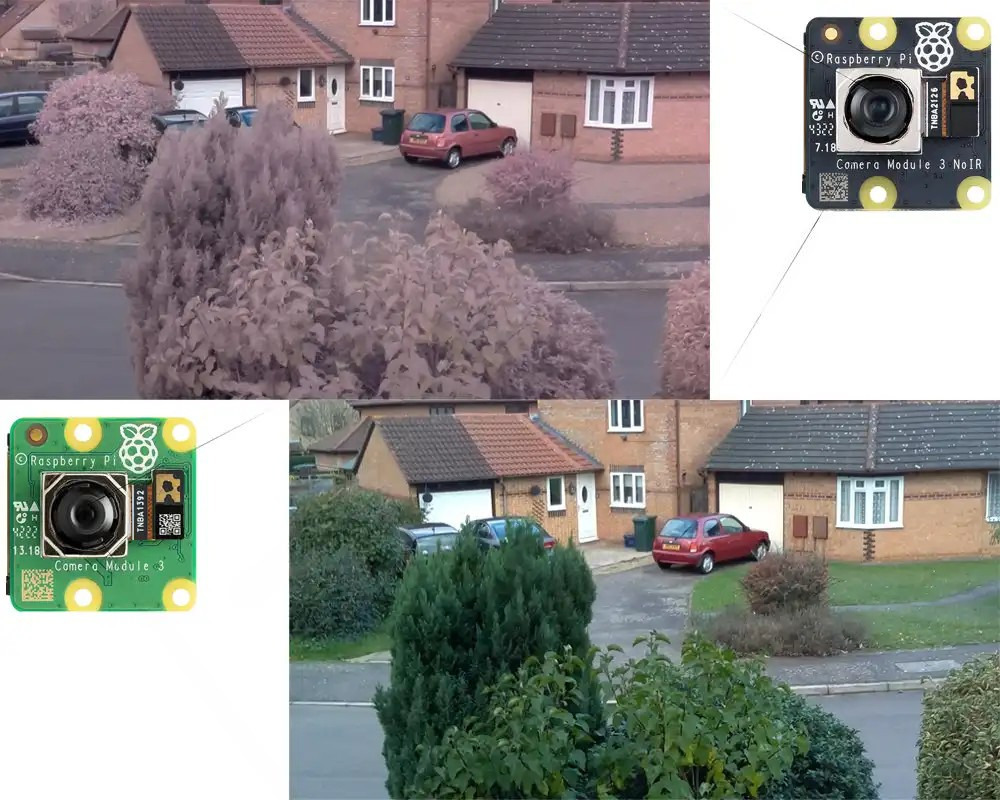

Пример фотоснимка в дневное время на камеру ночного видения Raspberry Pi Camera (F) Waveshare сверху и на обычную камеру OV5647 с интегрированным ИК-фильтром снизу. Представленные кадры только демонстрируют общие возможности камеры ночного видения и не являются полностью актуальными для Raspberry Pi Camera (F).

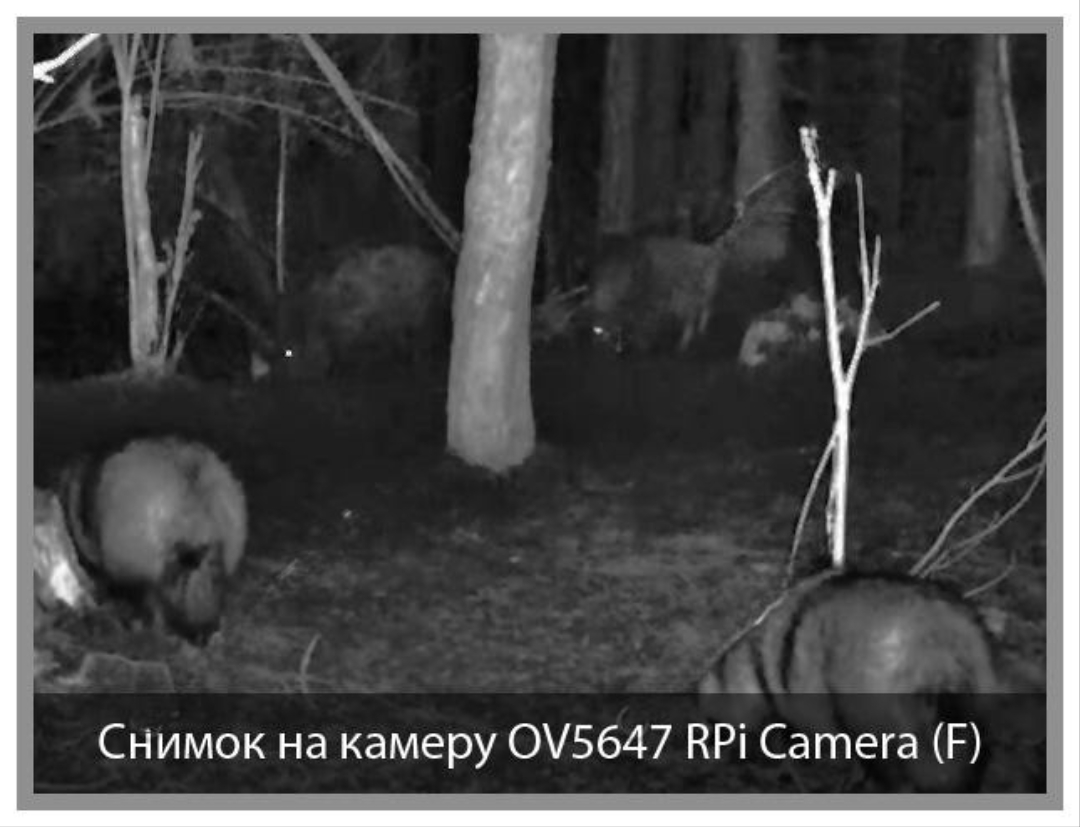

Пример ночной фотосъёмки

Активация камеры Raspberry Pi Camera (F) в Raspbian OS Bullseye (RPi 4B):

В файле /boot/config.txt закомментировать строку camera_auto_detect=1, поместив в её начало символ #

#camera_auto_detect=1

и подключить драйвер для OV5647 добавлением новой строки в конец файла

dtoverlay=ov5647

Сохранить изменения в файле. Затем перезагрузить Raspberry Pi.

Документация

1. Приложения Raspberry Pi OS для работы с камерой (Web-справочник);
