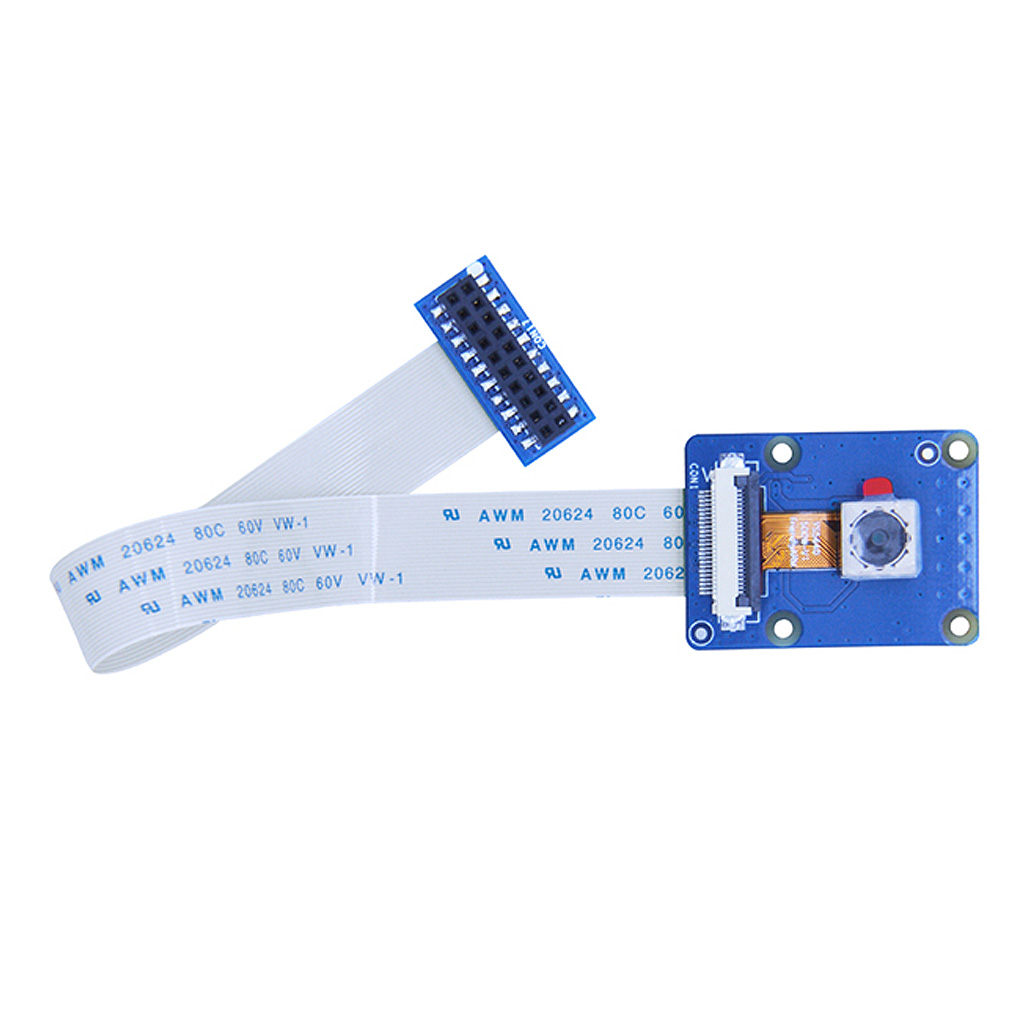

Комплектация

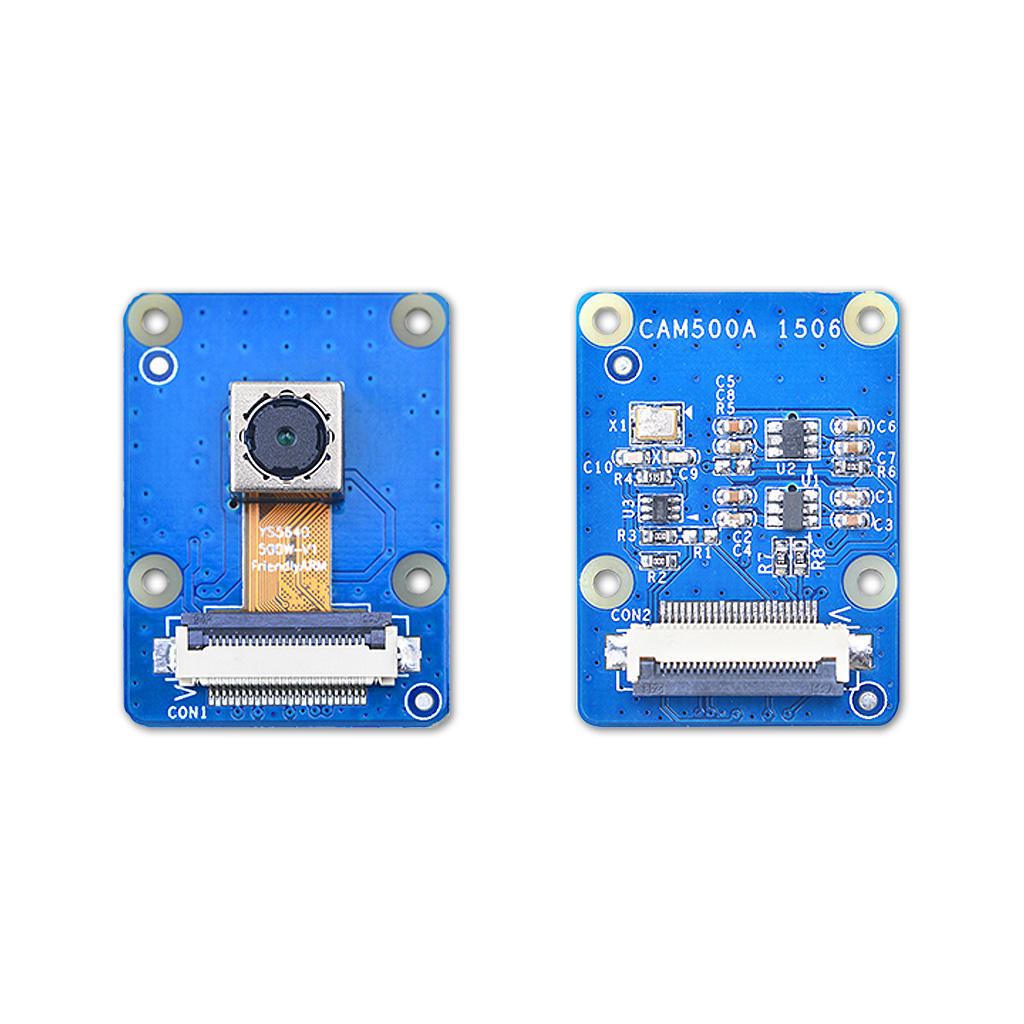

Модуль камеры CAM500A создан для серии одноплатных компьютеров FriendlyARM (FrendlyELEC). CAM500A основан на светочувствительном сенсоре OV5640 Omnivision, позволяет делать фотоснимки HD качества c максимальными размерами 2592х1944 (5МП) пикселей включительно и записывать видео с частотой 15-120 кадров (зависит от выбранного разрешения). Модуль CAM500 оснащён специальным фильтром, не пропускающим свет в инфракрасном диапазоне. Сенсор OV5640 имеет встроенный процессор, отвечающий за функции управления экспозицией, баланса белого цвета, автокалибровки уровня чёрного цвета, коррекции дефективных пикселей, регулировки частоты кадров, автофокусировки, обработки изображения: зеркального переворота, обрезки, наклона, и т.д (управление функциями из внешнего ПО). Данные изображения выводятся в формате 8-/10-бит RGB RAW, поддерживаются также стандарты RGB565/555/444, CCIR656, YUV422/420 и др. Камера CAM500 совместима с моделями миниПК, у которых установлен соответствующий разъём DVP Camera. Входящие в комплект платы адаптеров с шагом выводов 2.0мм и 2.54мм обеспечивают возможность использования CAM500A с платами разработчика Tiny4412 версии 1312 или 1506.

Зависимость максимальной частоты кадров относительно выбранного разрешения съёмки:

Над сенсором изображения OV5640 в модуле CAM500A смонтирован ультракомпактный объектив с фиксированным фокусным расстоянием и углом зрения оптики по диагонали 66°. Дистанция автофокусировки до объекта съёмки для CAM500A составляет от 1 метра и до бесконечности. Перспектива захваченного фотокамерой изображения с диагональным углом зрения немногим более 50-55° обладает малыми искажениями и близка к естественной, воспринимаемой человеческим глазом.

Пример фотоснимка CAM500A

Использование камеры CAM500A в ОС Android/Linux

Android 5.1

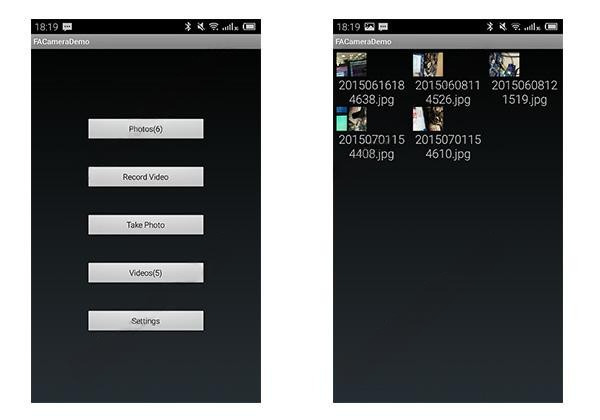

Камера CAM500A может использоваться на ОС Android 5.1 (например, с NanoPi 2 или Core4418). Следует тапом на иконку "CameraDemo" запустить приложение и приступить к созданию снимков или записи видео. Загрузить приложение можно в разделе ПО в конце страницы.

Debian/Ubuntu

Камера CAM500A может использоваться на ОС Debian/Ubuntu (например, с NanoPi 2 или Core4418). Специальное приложение nanocams, созданное для управления камерой CAM500A, позволяет делать фотоснимки в одном из перечисленных разрешений: 640*480(с0), 800*600(с1), 1280*720(с2), 1600*1200(с3) и 2592*1944(с4). В nanocams реализована функция включения предварительного просмотра на дисплее, (если подключен) в разрешении из числа первых трёх поддерживаемых. А также есть функция пропуска некоторого числа кадров до создания сохраняемого Jpeg-снимка. Имя файла, число пропускаемых кадров и разрешения для превью/фотосника задаются через строчный параметр.  Для получения справки о функция приложения, запустить команду

nanocams -h

Пример использования nanocams для создания снимка с задержкой в 40 кадров и включенным предпросмотром

sudo nanocams -p 1 -n 40 -c 4 -o IMG001.jpg

Физические размеры, мм

Программное обеспечение

1. Приложение CameraDemo для Android (APK);
2. Исходники приложения CameraDemo (web-ресурс);
3. Исходники приложения Nanocams (web-ресурс);

Документация

1. Электрическая принципиальная схема модуля CAM500A (PDF);
2. Принципиальная схема адаптера-переходника FFC24/DIP20 (PDF);
3. Спецификация матрицы OV5640 Omnivision (англ., PDF);
4. CAM500A в википедии FriendlyELEC (web-ресурс);
