Описание

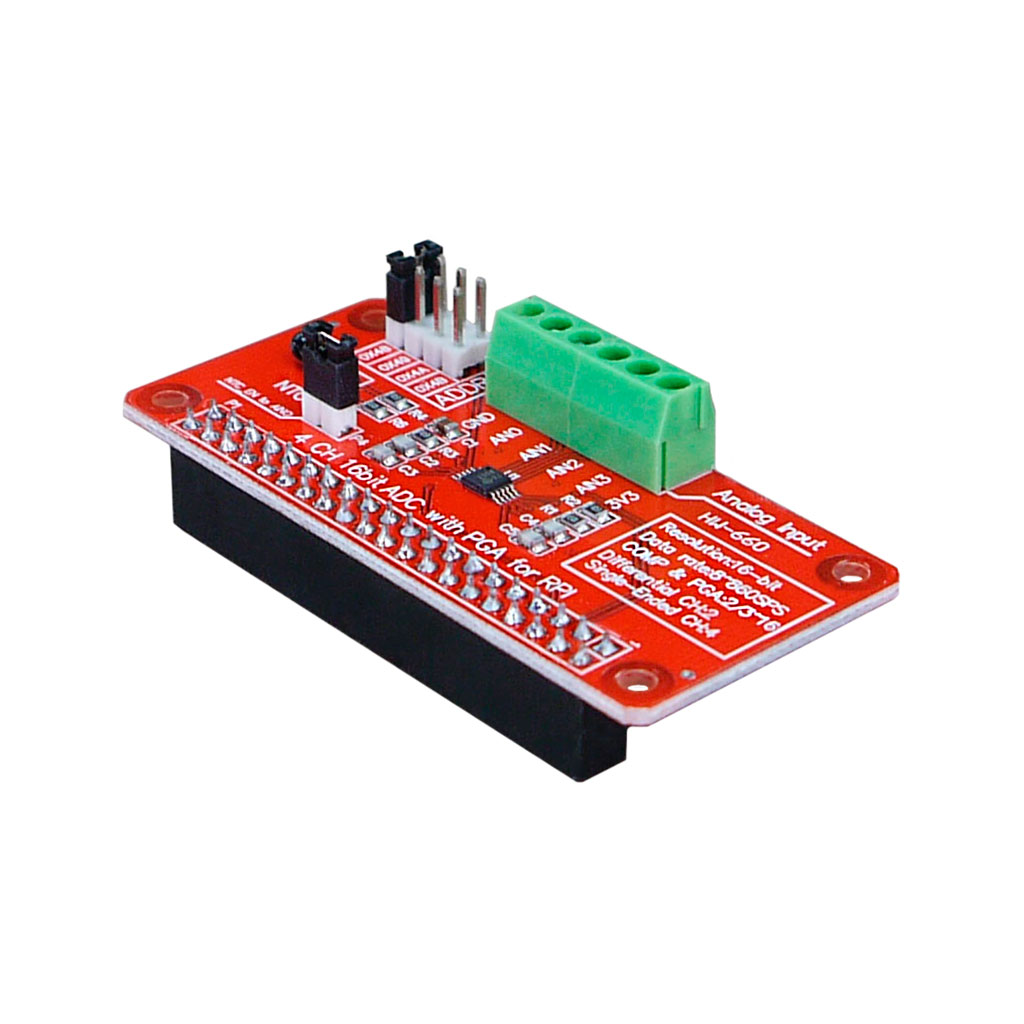

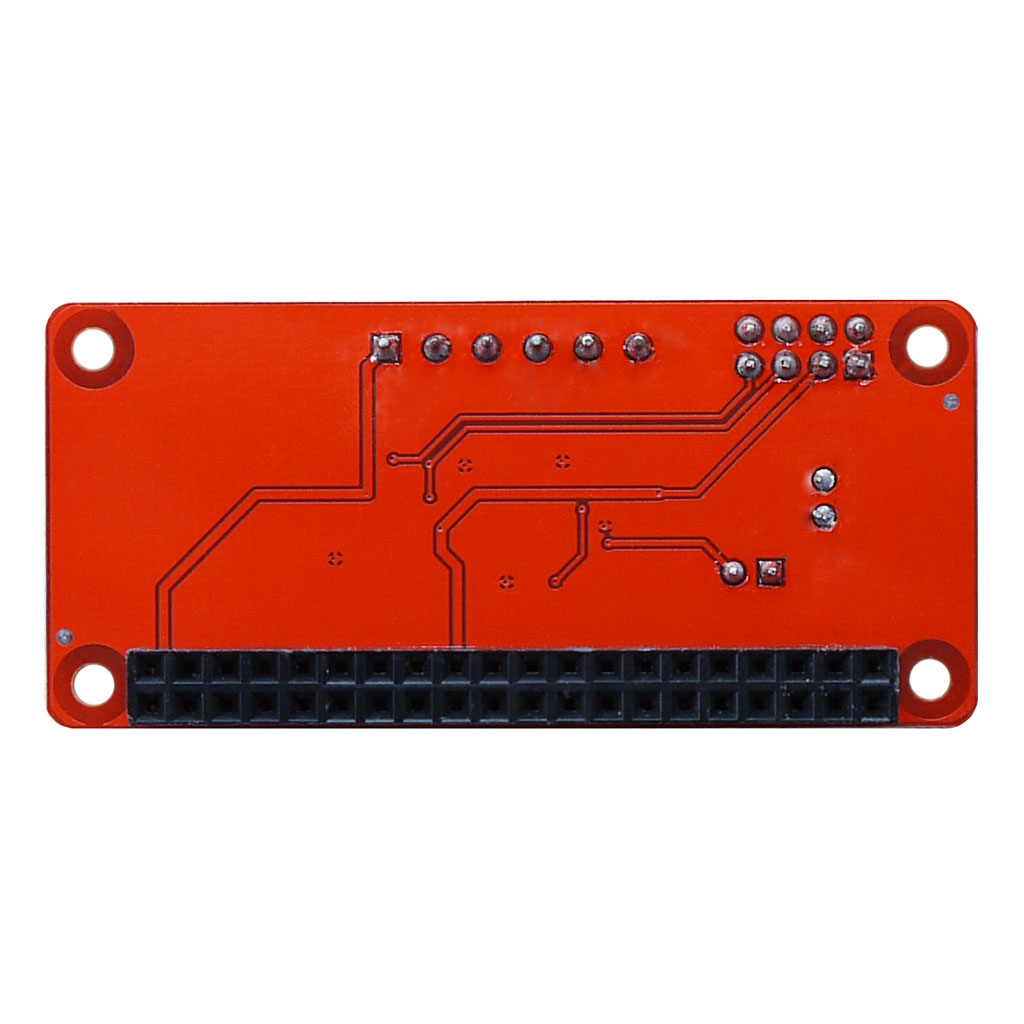

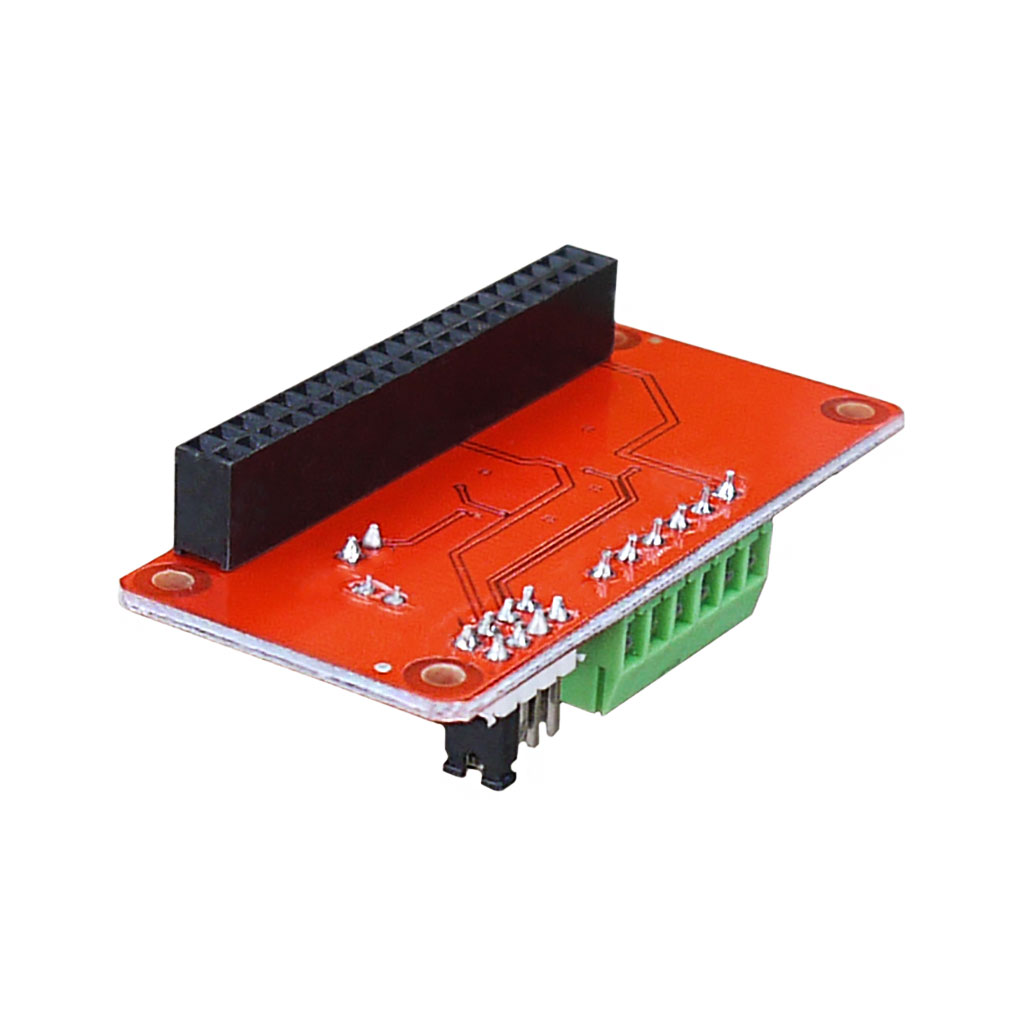

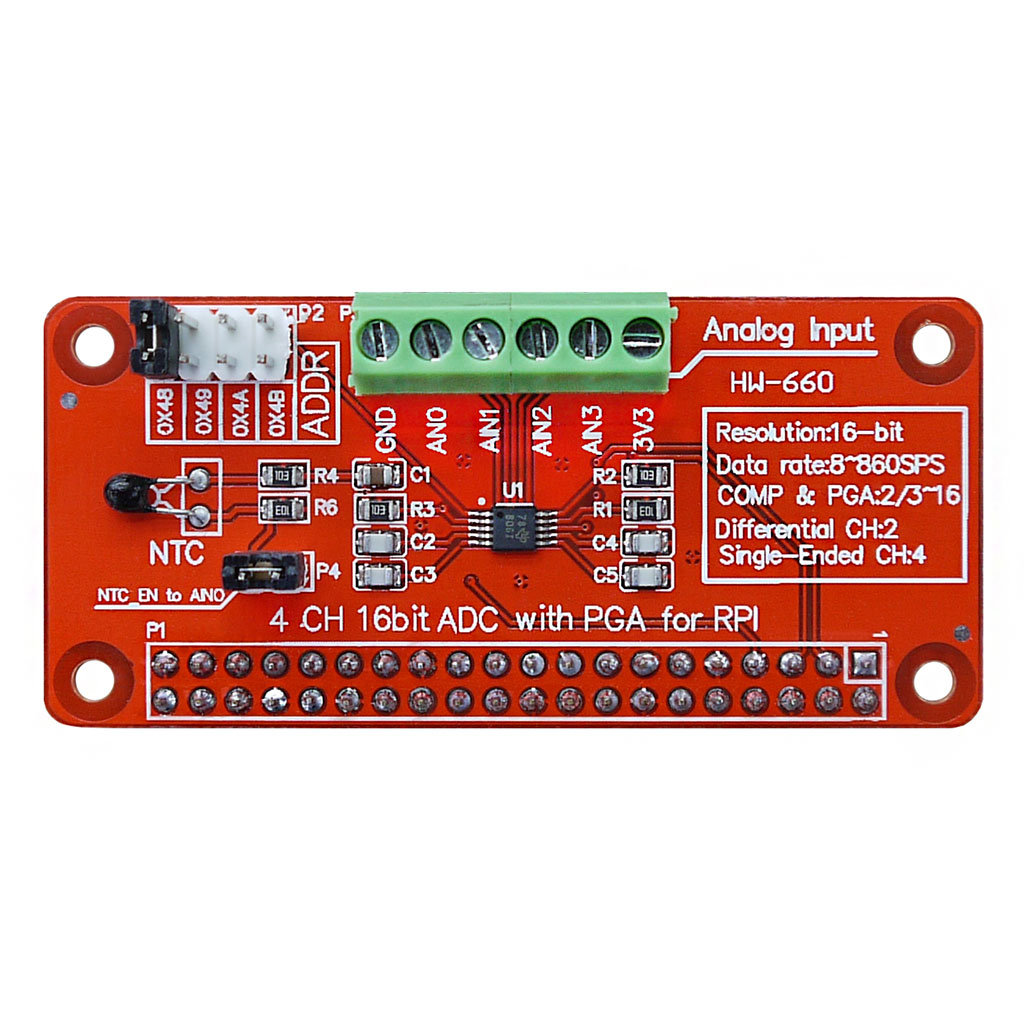

Плата расширения ADS1115 4-канального аналого-цифрового преобразователя для Raspberry Pi

Технические характеристики:
Модель: HW-660
Разрешение преобразования: 16 Бит
Интерфейс обмена: I2C с программируемым адресом
Количество каналов: 4 несимметричных или 2 дифференциальных
Дополнительные функции: встроенный терморезистор (вход A0)
Скорость обработки данных: 8–860 выб./с
Ток питания: 150 мкА (ном.)
Программируемая частота дискретизации
Напряжение питания: 2.0V — 5.5V
Напряжение смещения: 100 мкВ
Расширенный диапазон температур: от -40°C до +125°C
Внутренний источник опорного напряжения
Программируемый выходной компаратор
Встроенный программируемый усилитель входного сигнала (PGA): до х16
Размеры: 65*30*18 мм

Плата расширения ADS1115-ADC для микрокомпьютера Raspberry Pi представляет собой 4-х канальный 16-битный АЦП для подключения различных внешних датчиков. Четыре канала могут быть использованы как поодиночке для измерения напряжения на них относительно земли, так и объединены в две пары дифференциальных входов для измерения разницы напряжений.
Плата не выдерживает перенапряжения по измерительным входам. Превышение напряжения более 5,5 Вольт гарантировано выводит АЦП из строя!
Максимальная частота выборок – 860 в секунду. Для точного замера напряжения используется встроенный ИОН с низким уровнем шумов.
Для изменения адреса модуля на гребёнка выведен сигнал ADDR. При подтяжке ADDR к земле адрес модуля будет равен 0x48, к питанию – 0x49, к SDA – 0x4A, к SCL – 0x4B.
I2C микросхемы поддерживает связь на скорости до 3.4 МБит/сек.
Диапазон питания микросхемы – от 2 В до 5.5 В, что позволяет использовать его с Arduino 3.3 В.
Ток потребления не превышает 200 мкА при комнатной температуре (до 300 мкА при 125 °C).
