Описание

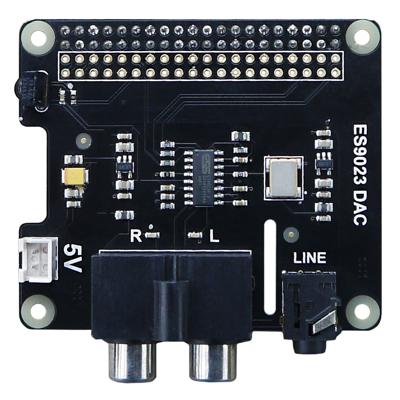

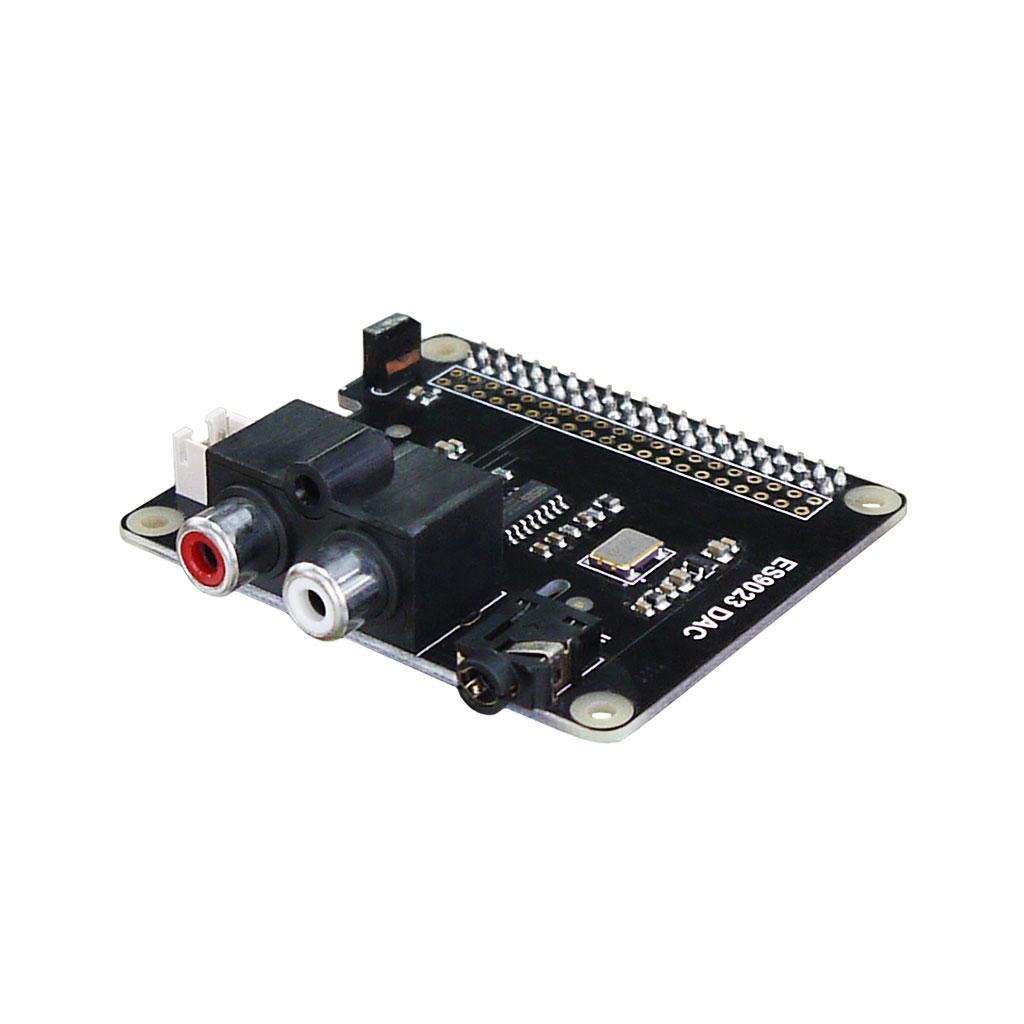

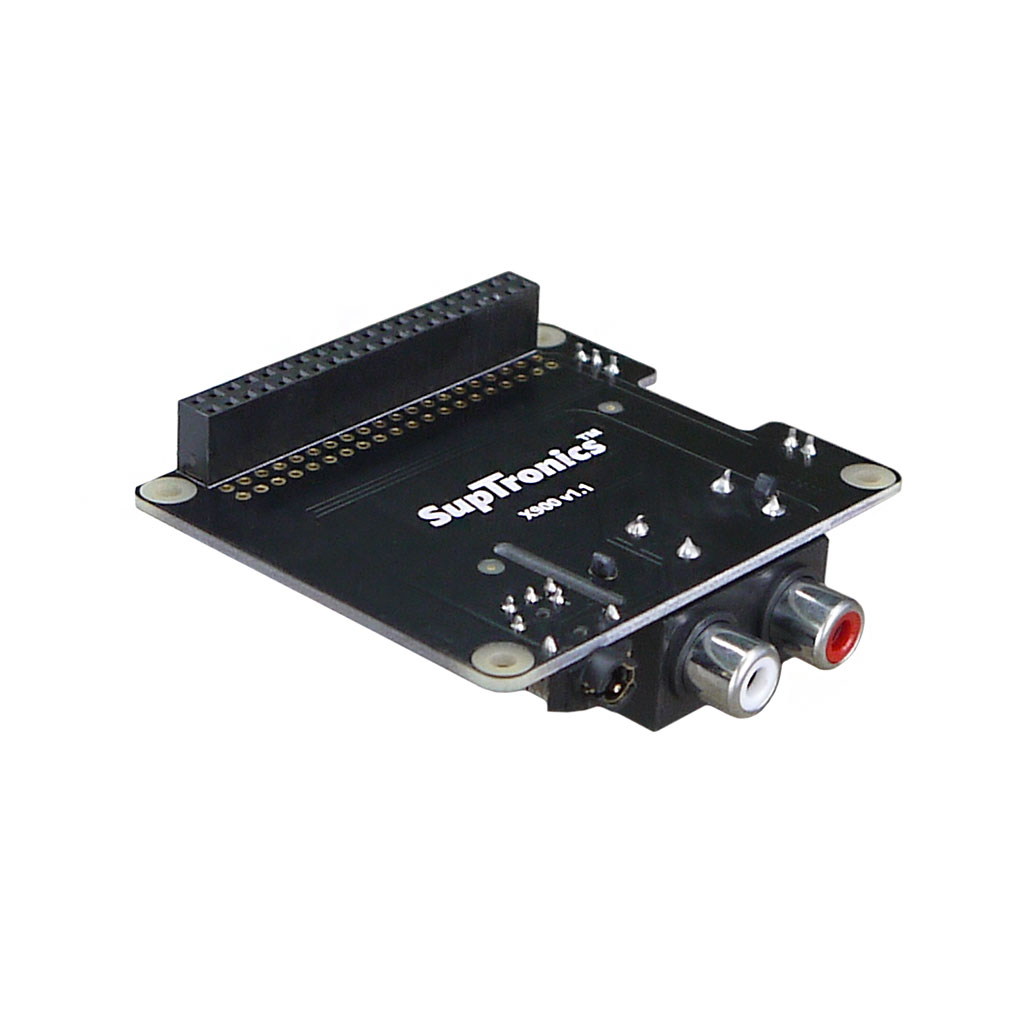

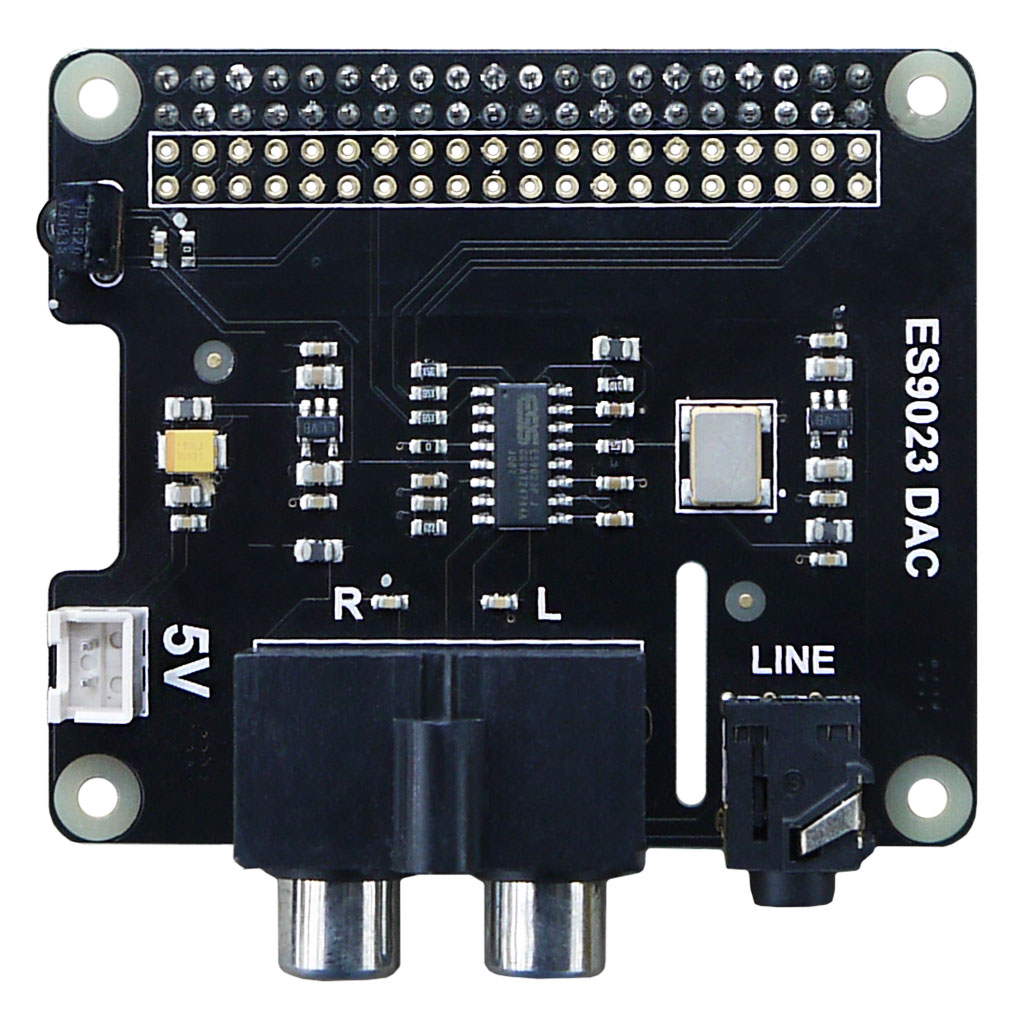

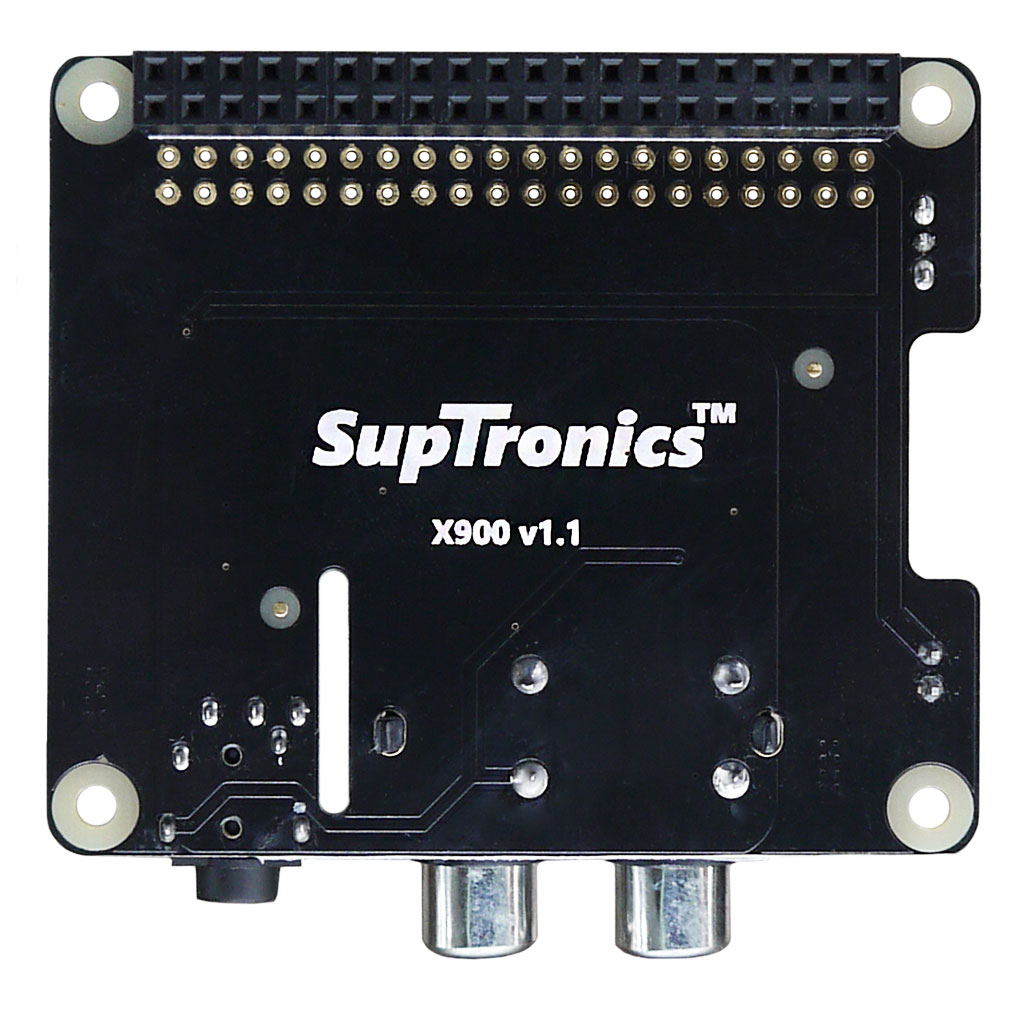

Плата расширения SupTronics Expansion Board X900 со встроенным высококачественным цифро-аналоговым преобразователем ES9023, предназначена для создания на платформе Raspberry Pi компактной портативной аудиосистемы в сегменте высококачественных недорогих HiFi-устройств под управлением большинства популярных версий ОС GNU/Linix. ES9023 DAC обладает интегрированным драйвером операционного усилителя со среднеквадратичным значением 1.9 мкВ (технология Saber). Благодаря запатентованной архитектуре Hyperstream^tm и встроенным алгоритмам, исключающим нежелательные фазовые или частотные отклонения передаваемого сигнала, способен воспроизводить цифровые 2-канальные аудио потоки в качестве звучания близким к студийному, в динамическом диапазоне 112 дБ. ES9023 оснащён фильтром подавления помех и статических щелчков. Звуковая карта SupTronics X900 позволяет воспроизводить звуковые потоки из различных источников, передаваемых от Raspberry Pi через интерфейс I2S.

Технические характеристики

Примечание. Аппаратная регулировка громкости недоступна, отсутствует возможность регулировки громкости через программу alsamixer.

Инструкция по сборке многофункционального расширения SupTronics X200

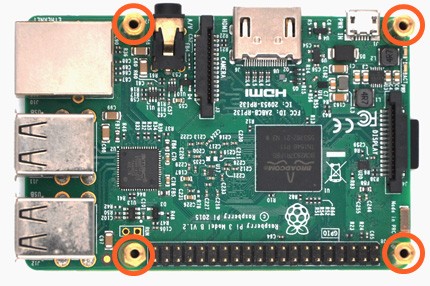

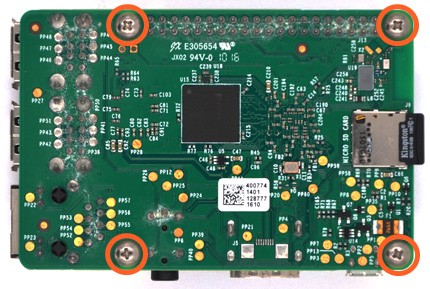

1. Поместите 4 стойки в монтажные отверстия и закрепите их винтами с тыльной стороны платы Raspberry Pi

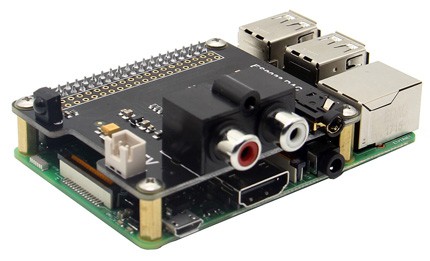

2. Расположите модуль расширения X900 поверх Raspberry Pi, совместив 40-контактный разъём GPIO, и закрепите его винтами сверху

Инструкция по настройке звукового расширения ЦАП SupTronics X900 на примерах с Volumio, Moode Audio Player, OSMC

Volumio (Версия 2.118)

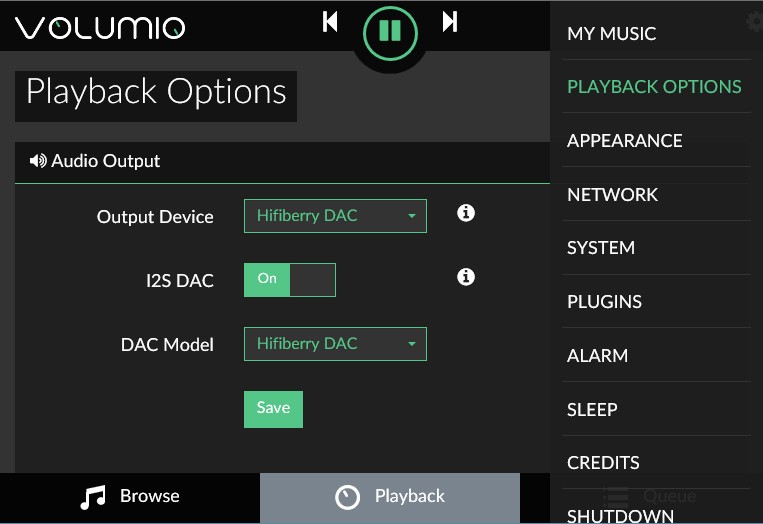

Выберите в меню пункт "Blayback options", включите "I2C DAC" и укажите тип устройства "Hifiberry DAC" рядом с "DAC Model". Перезапустите Raspberry Pi.

Moode Audio PLayer (Версия 3.1)

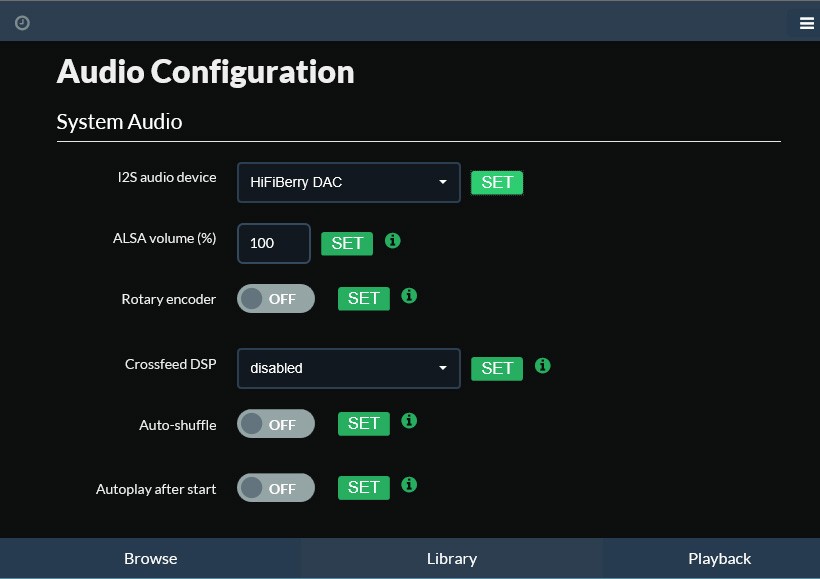

Переключитесь на меню "Configure", выберите пункт "Audio" в списке "Configuration settings". Затем укажите "HiFiBerry Dac" напротив параметра доступных устройств "I2S audio device", подтвердите нажатием на кнопку "SET" и перезагрузите Raspberry Pi.

OSMC (Версия 20170210)

1. Выберите в основном меню "My OSMC" и войдите в закладку "Pi Config"

2. Найдите пункт "Hardware Support" и выберите из списка "hifiberry-dac-overlay" в параметрах оверлеев звуковых карт

3. Перезапустите Raspberry Pi

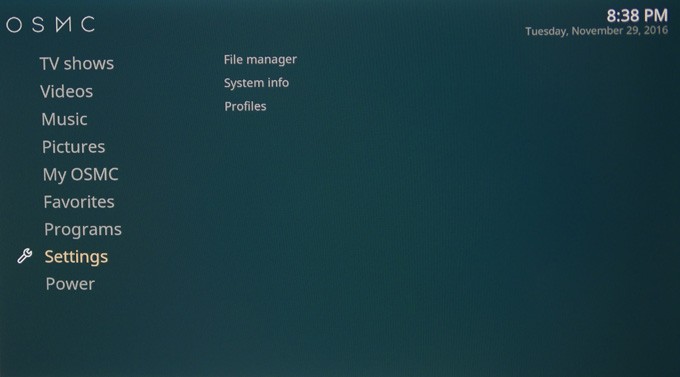

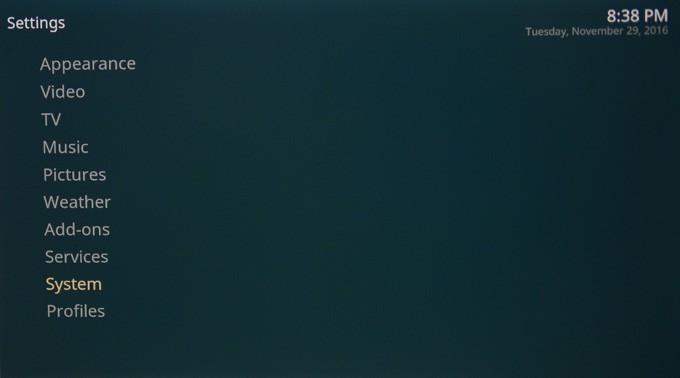

4. Выберите пункт "Settings" в главном меню

5. Зайдите в подраздел "System"

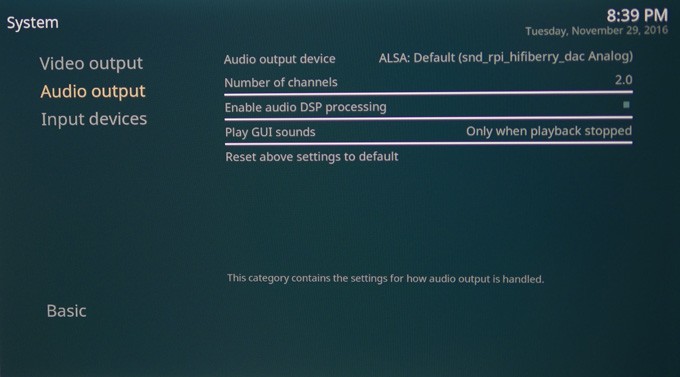

6. В пункте "Audio output" измените параметр устройства вывода на ALSA: Default (snd_rpi_hifiberry_dac Analog)

Техническая документация

1. Цифро-аналоговый преобразователь ESS ES9023 (англ., PDF);
2. ИК-приёмник Vishay TSOP34838 (англ., PDF);
3. Регулятор напряжения TI LP5907 (англ., PDF);
