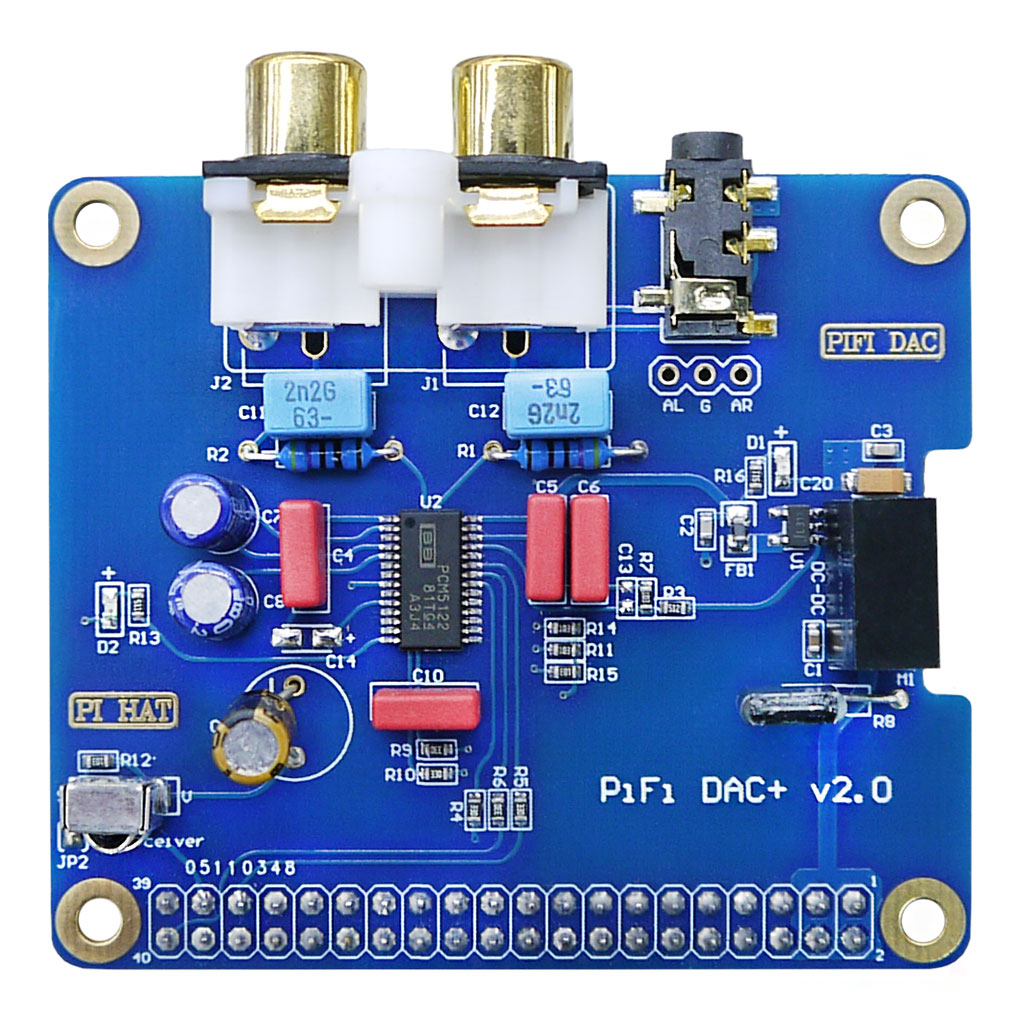

Плата расширения PiFi DAC+ V2.0 с встроенным высококачественным цифро-аналоговым преобразователем предназначена для создания на платформе Raspberry Pi под управлением большинства популярных версий ОС GNU/Linix компактной портативной аудиосистемы в сегменте недорогих HiFi-устройств. Звуковая карта PiFi DAC+ V2.0 позволяет без потери качества воспроизводить аудиофайлы или цифровые звуковые потоки из различных источников.

Технические характеристики

Источники звука со встроенным цифро-налоговым преобразователем, именуемые на простом языке звуковой картой или звуковой платой расширения, в настоящее время являются неотъемлемой частью любого персонального компьютера, и платформа Raspberry Pi не стала исключением. Доподлинно известно, что звуковые карты разнятся по качеству звучания воспроизводимого аналогового сигнала, а также возможным наличием дополнительного полезного функционала. Удешевление и упрощение подобных устройств неизбежно привело к появлению звукогенерирующих схем, совмещённых в однокристальных системах с набором прочих вычислительных возможностей. Собственная звуковая система Raspberry Pi, расположенная в чипе BCM28xx, далека от совершенства, хотя и обеспечивает качество звучания на среднем уровне, часто более чем достаточного для выполнения большинства основных задач. Однако, если речь заходит о высококачественном звуке, который так ценится меломанами и аудиофилами, полагаться на достойный уровень базовых звуковых характеристик Raspberry Pi не приходится. Именно для таких целей, как получение на платформе Raspberry Pi звучания, великолепного по качеству и чистого от помех/щелчков/наводок, применяются внешние звуковые платы расширения.

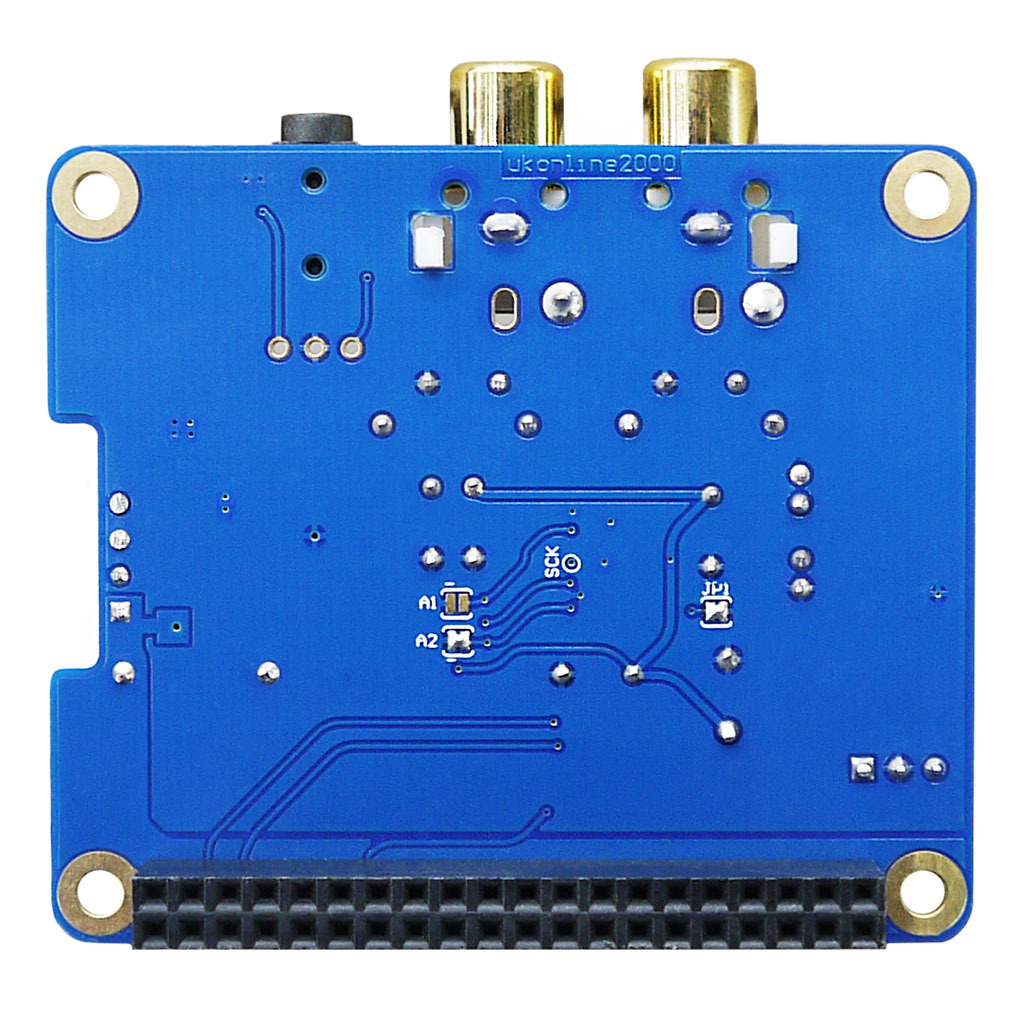

Особенности звуковой платы расширения DAC+V2.0 ЦАП PCM5122

Настройка модуля PiFi DAC+V2.0 (на примере Raspberry Pi OS Jessie/Stretch)

1. Соедините 40-контактные разъёмы GPIO платы Raspberry Pi и DAC+. Убедитесь, что контакты правильно совмещены при установке DAC+ — стереовыходы RCA и разъём аудио 3.5мм платы DAC+ должен располагаться на одной стороне c разъёмом HDMI платы Raspberry Pi. Подключите к любому из выходов аудио усилитель или активные колонки, запустите Raspberry Pi.

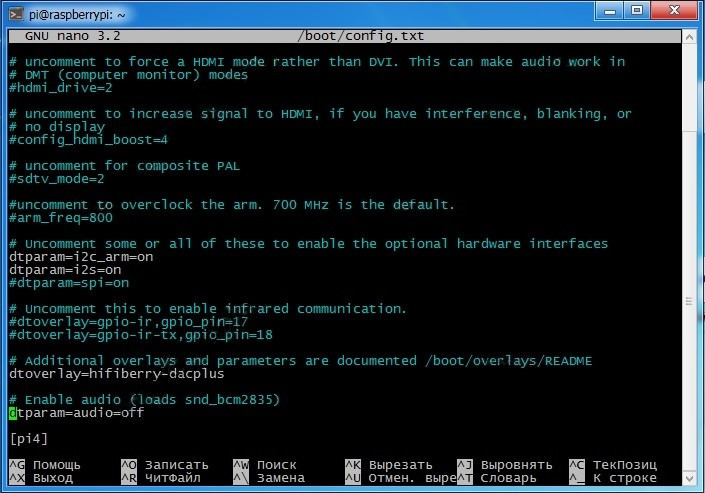

2. Отредактируйте файл /boot/config.txt через терминал командой

pi@raspberrypi ~ $ sudo nano /boot/config.txt

добавив в него строки описания нового оборудования в дереве устройств с включением программных интерфейсов I2S и I2C

dtparam=i2c_arm=on
dtparam=i2s=on
dtoverlay=iqaudio-dacplus

Выключите интегрированный звуковой адаптер Raspberry Pi, найдя строку и изменив её значение

dtparam=audio=off

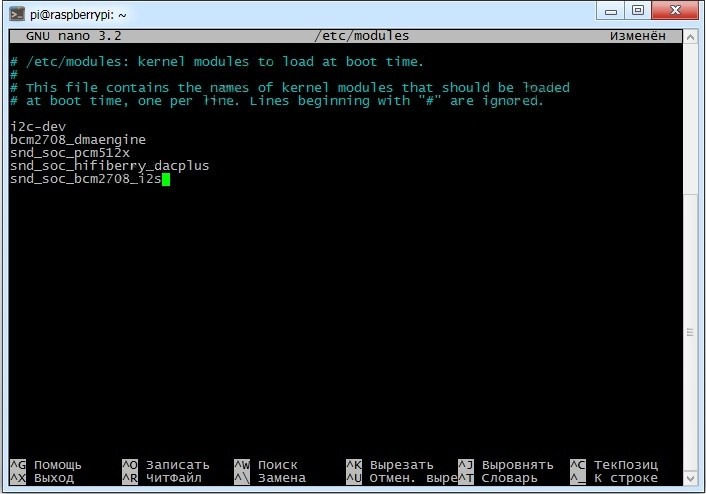

3. Отредактируйте конфигурационный файл /etc/modules аналогичным способом с использованием команды:

pi@raspberrypi ~ $ sudo nano /etc/modules?

добавив в содержимое имена модулей ядра, загружаемых при запуске Raspberry Pi

bcm2708_dmaengine
snd_soc_pcm512x
snd_soc_hifiberry_dacplus?
snd_soc_bcm2708_i2s

и закомментируйте (#) строку, если она присутствует в файле

#snd_bcm2835

4. Создайте файл sound.conf и пропишите в него:

sudo nano /etc/asound.conf

pcm.!default  {
 type hw card 0
}
ctl.!default {
 type hw card 0
}

Сохраните все изменения в файлах (Ctrl+X, Y, Enter) и перезагрузите Raspberry Pi

pi@raspberrypi ~ $ sudo reboot

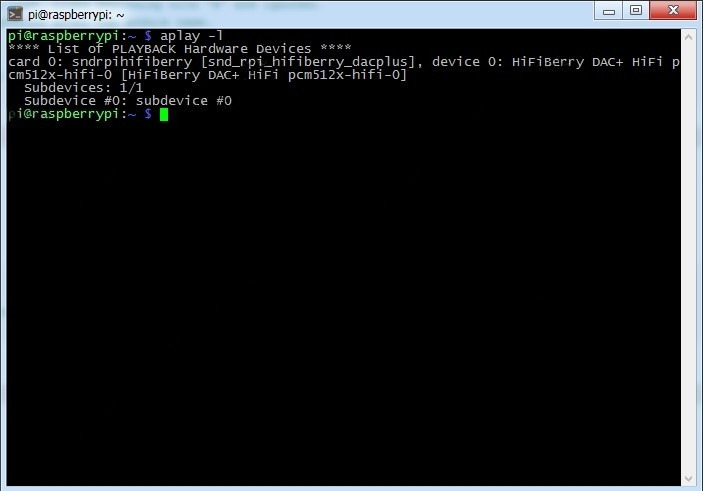

Убедитесь в том, что звуковая плата расширения DAC+ выбрана в качестве основной

aplay -l

card 0: sndrpihifiberry [snd_rpi_hifiberry_dacplus], device 0: HiFiBerry DAC+ HiFi pcm512x-hifi-0
Subdevices: 0/1
Subdevice #0: subdevice #0

Использование контактов GPIO

Звуковая карта PiFi DAC+V2.0 оснащена встроенным ИК-приёмником, соединённым с выводом GPIO26. Удаление перемычки J2 отключает ИК-приёмник. Выводы GPIO2-3 предназначены для конфигурирования. Выводы GPIO18-21 задействованы под звуковой интерфейс.
