PiFi DAC+ V2.0 HAT — высококачественный звук для вашего Raspberry Pi

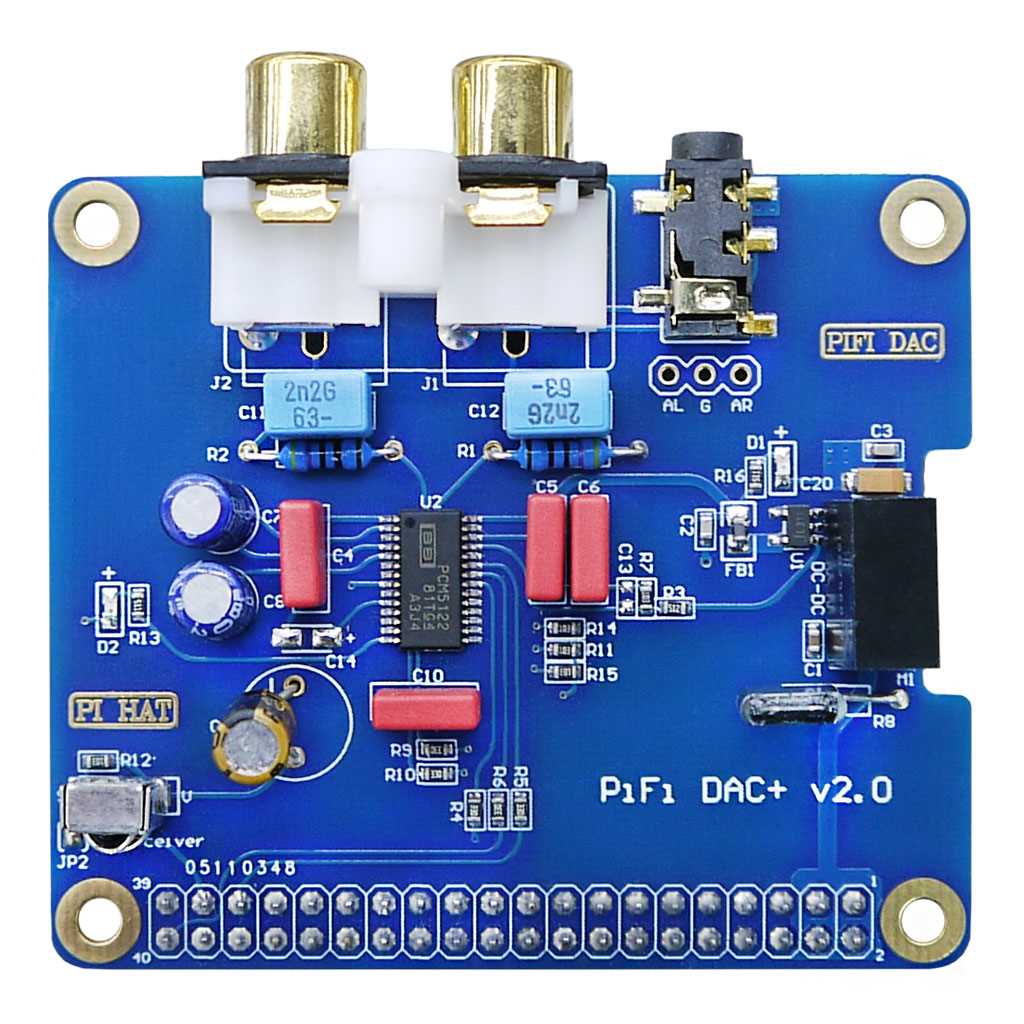

Плата расширения PiFi DAC+ V2.0 HAT с высококачественным цифро-аналоговым преобразователем PCM5122 предназначена для создания на платформе Raspberry Pi компактной портативной аудиосистемы в сегменте недорогих HiFi-устройств под управлением большинства популярных версий ОС GNU/Linux. Звуковая карта PiFi DAC+ V2.0 комплектуется позолоченными аудио RCA-коннекторами, с максимальной частотой дискретизации 384 кГц позволяет без потери качества воспроизводить аудиофайлы или цифровые звуковые потоки из различных источников. Аудиоплата PIFI DAC+ v2.0 совместима со всеми моделями Raspberry Pi до 5 поколения включительно, имеет поддержку в популярных операционных системах: Raspberry Pi OS (ранее Raspbian OS), Volumio, OSMC и др.

Характеристики PiFi DAC+ V2.0 HAT

Особенности звуковой карты PIFI DAC+ V2.0

Комплектация PiFi DAC+ V2.0 HAT

Упаковка

Бокс из плотного картона, воздушно-пузырьковая плёнка, зип-лок полиэтиленовый пакет (гриппер). Размеры: 110 x 87 x 60 мм. Вес брутто: 138 г.

Преимущества использования внешнего ЦАП для Raspberry Pi

Собственная аудиосистема Raspberry Pi 2 или 3, расположенная внутри чипов BCM28xx, далека от совершенства, хотя и обеспечивает качество звучания на среднем уровне, часто более чем достаточном для выполнения большинства основных задач. Тоже самое касается компьютера RPi четвёртого поколения c процессором BCM271x, его звуковоспроизводящая система также не отличается чистотой аудиосигнала. В пятом поколении Raspberry Pi, качество звука заметно улучшено и сильно приближено к качеству звучания CD, однако стандартного 3.5-миллиметрового разъёма мини-джек более нет на плате карманного ПК. Современными альтернативными вариантами воспроизведения высококачественного звука на платформе Raspberry Pi, так ценимым меломанами и аудиофилами, являются платы расширения с ЦАП или внешние USB-аудиокарты.

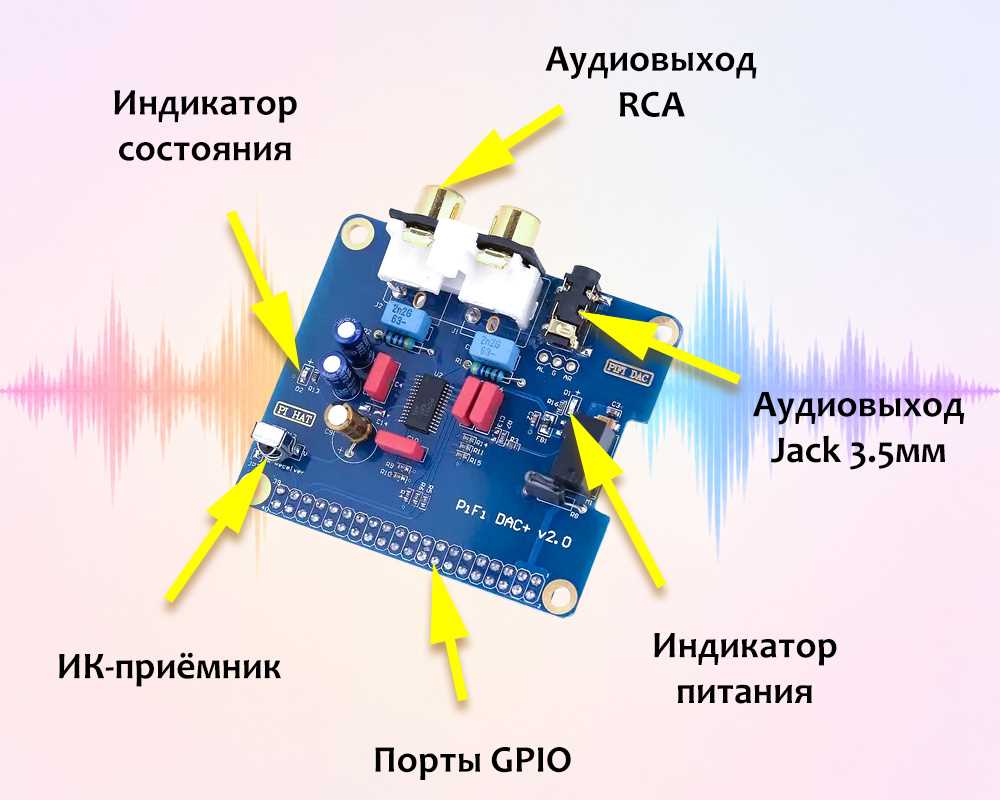

Интерфейсы звуковой карты PIFI DAC+ V2.0 HAT

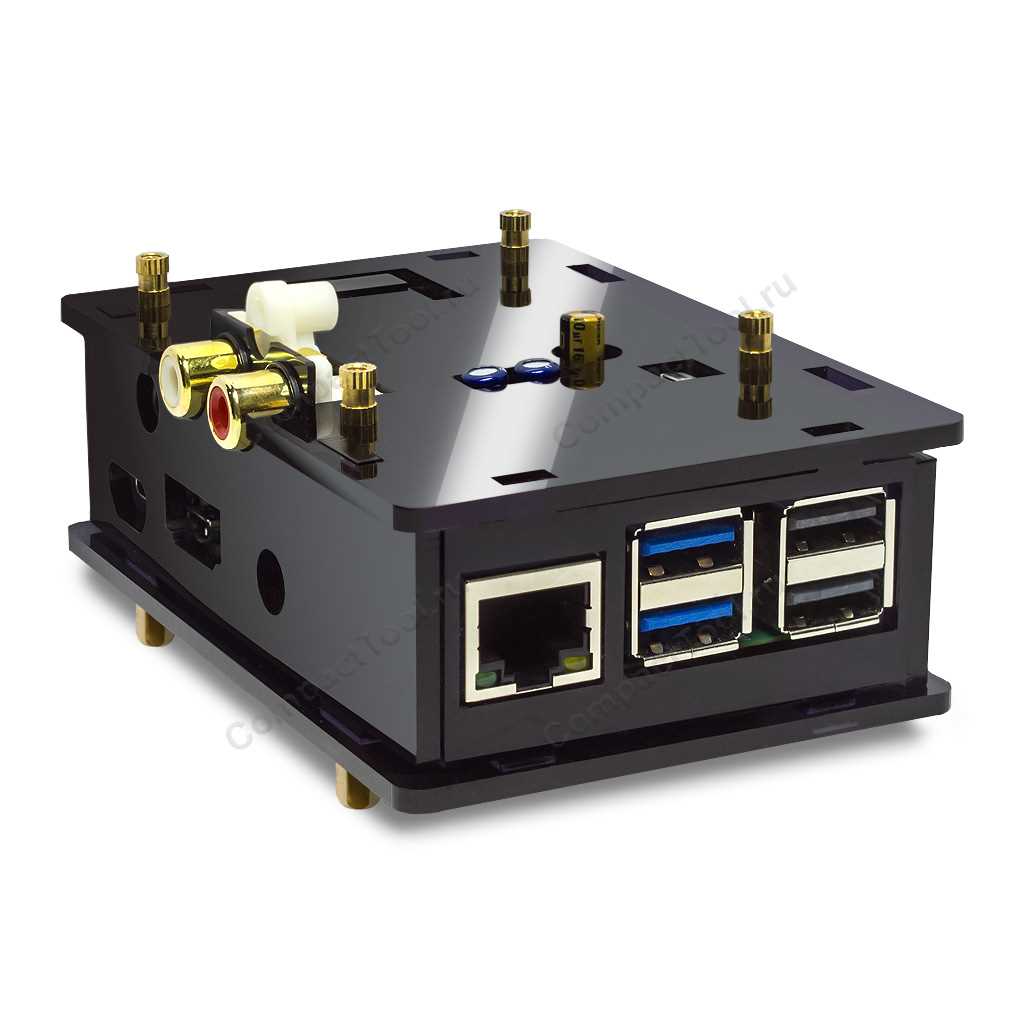

Декоративный акриловый корпус для Raspberry Pi

Дизайнерский корпус из полупрозрачного глянцевого акрила, сочетающий оттенки чёрного и золотого, создаёт особенную привлекательность устройству с картой Pifi DAC v2.0+. Корпус сборный, лёгкий и прочный, полностью совместимый с моделями Raspberry Pi второго и третьего поколений. Он также частично подходит для использования с моделями Raspberry Pi четвертого и пятого поколений. Из-за изменений в размере и расположении видеовыхода у двух последних моделей, невозможно полноценно использовать боковую панельку со стороны разъёма питания. Приемлемым вариантом может быть отказ от её установки, тем самым сильно не изменяется внешний вид устройства, либо самостоятельная и аккуратная доработка.

Краткая инструкция по настройке PIFI DAC+v2.0 HAT PCM5122 для Raspberry Pi 5

Пример приводится для Raspberry Pi 5 / Raspberry Pi OS Bookworm

1. Соедините 40-контактные разъёмы GPIO платы Raspberry Pi и DAC+. Убедитесь, что контакты правильно совмещены при установке платы ЦАП — коннекторы RCA и разъём 3.5мм аудио платы ЦАП должны располагаться по одну сторону c HDMI-разъёмами Raspberry Pi. Подключите к любому из выходов аудио усилитель или активные колонки, запустите Raspberry Pi.

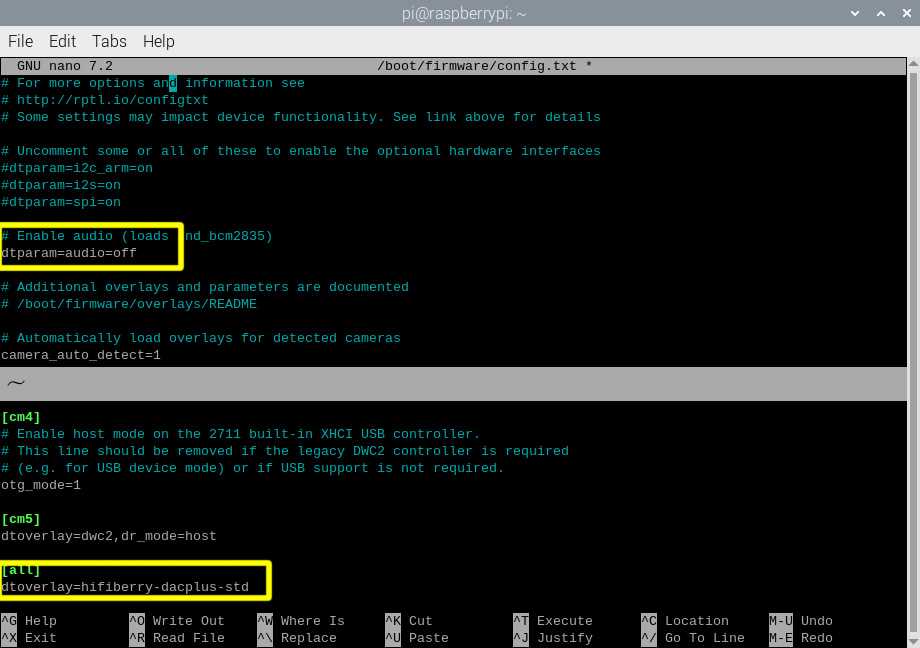

2. Откройте файл config.txt для редактирования, введя команду через терминал

pi@raspberrypi:~ $ sudo nano /boot/firmware/config.txt

3. Активируйте драйвер звуковой карты, созданный HiFiBerry специально под архитектуру Raspberry Pi 5. Добавьте новую строку в конец файла

dtoverlay=hifiberry-dacplus-std

4. Отключите встроенный аудиовыход, чтобы избежать конфликта микшеров. Найдите строку и измените параметр:

dtparam=audio=on

на

dtparam=audio=off

или закомментируйте её, поставив в начале строки символ #. Сохраните все изменения в файле (Ctrl+X, Y, Enter)

5. Если ранее в ОС Bookworm для Raspberry Pi 5 настраивался звук, сбросьте все настройки аудиосервера Pipewire и PulseAudio к стандартным значениям вводом двух команд

pi@raspberrypi:~ $ rm -rf ~/.config/pulse

pi@raspberrypi:~ $ rm -rf ~/.config/pipewire

6. Выполните перезагрузку системы

pi@raspberrypi:~ $ sudo reboot

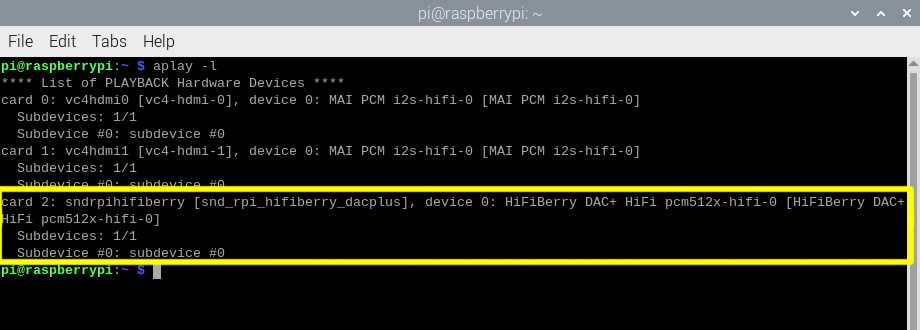

7. Проверьте доступность карты PIFI DAC+ V2.0 HAT в звуковой подсистеме ALSA командой

pi@raspberrypi:~ $ aplay -l

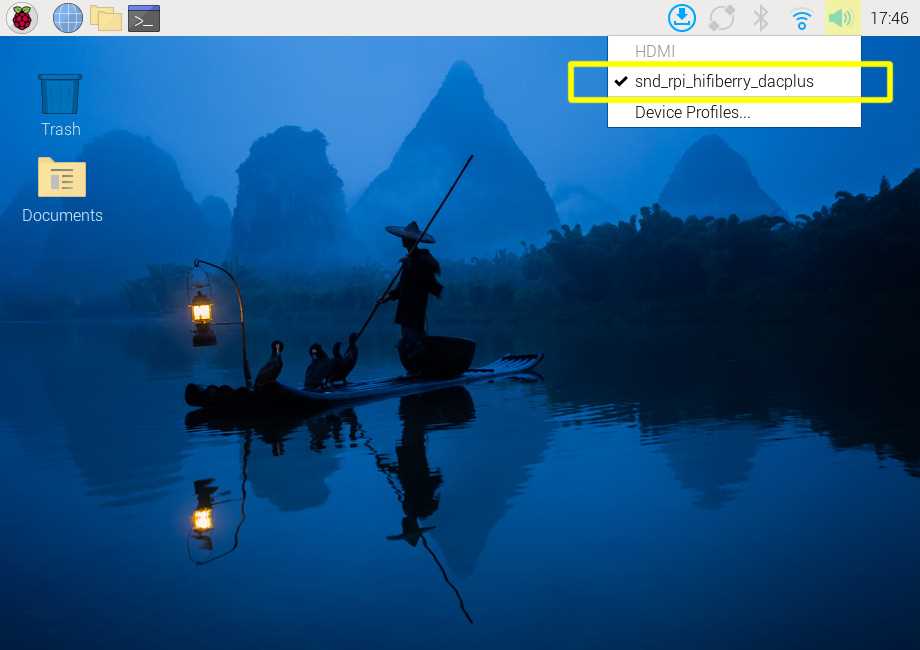

8. Выберите звуковую карту из списка всех доступных устройств, щёлкнув правой кнопкой мышки по иконке динамика в правом верхнем углу рабочего стола.

Документация

> Инструкция по настройке PIFI DAC+ V2.0 HAT Hi-FI для устаревших моделей и ОС платформы Raspberry Pi
