Звуковая карта X350 USB для Raspberry Pi 3B+ sound card Audio input & output

Код товара: CTTL14178

Комплектация

Множество современных моделей наушников и микрофонов навсегда расстались с проводами. За последние годы технического развития и совершенствования, самое разное звуковоспроизводящее и звукозаписывающее оборудование обрело удобный и лёгкий способ подключения по беспроводным радиочастотным каналам Bluetooth, тем самым сделав своё использование гораздо более комфортным. С выходом 5-го поколения одноплатных мини-ПК Raspberry Pi, отказ от размещения на плате аудио разъёма 3.5мм jack ознаменовал для этой платформы плавный переход в полностью цифровую зону. Однако далеко не все пользователи положительно оценили новое решение разработчиков, признав главным тот факт, что на качество передачи звука может отрицательно сказаться самое обычное соседство с любыми источниками радиопомех. Кроме того, по мнению тех же пользователей Raspberry Pi, качество звучания аналогового аудио в ранних моделях Raspberry Pi было, мягко говоря, не очень.

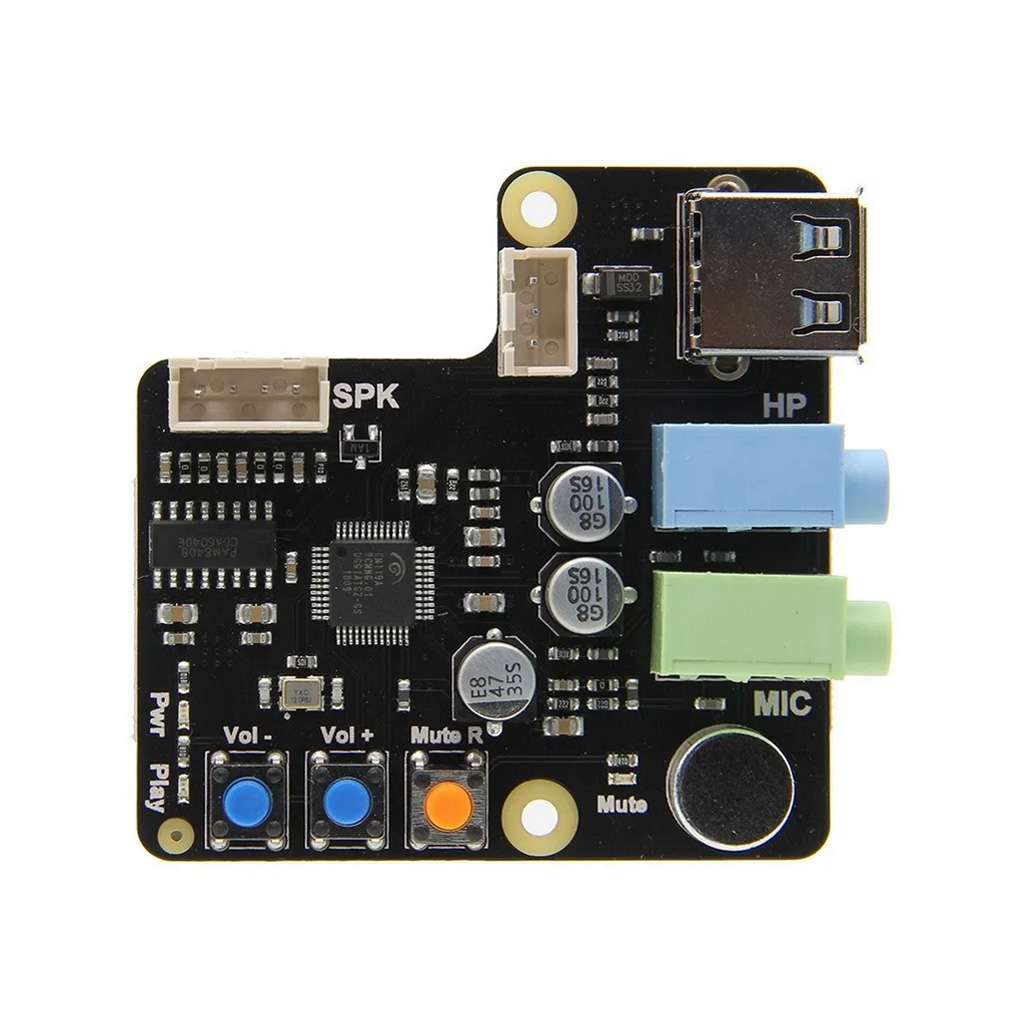

USB звуковая карта Suptronics X350 не просто возвращает Raspberry Pi стандартный разъём 3.5мм jack для подключения проводного аудио. Она обладает сразу несколькими интересными опциями. Плата содержит высококачественный аудио чип CM119A 16-разрядного ЦАП/АЦП и маломощный стереофонический усилитель Д-класса PAM8408 с интегрированной функцией регулировки громкости. Максимальная частота дискретизации у CM119A в режимах декодирования и кодирования цифровых звуковых записей составляет соответственно 48кГц и 44.1кГц (качество Audio CD). Модуль расширения X350 поддерживает захват голоса/звука через встроенный электретный или внешний динамический микрофоны (MIC). Имеется возможность принудительного отключения микрофона кнопкой (MuteR). Сигнал аналогового аудио поступает на выход X350 через разъём для наушников (HP) или через специальный 4-контактный коннектор (SPK) для внешних динамиков. Входящий и исходящий цифровой сигнал в звуковой карте X350 передаётся через USB-порт 2.0 Type-A, соединённый входящим в комплект USB-адаптером с USB-портом платы Raspberry Pi. Работает аудио карта X350 Suptronics от напряжения 5В через USB порт одноплатника RPi или от внешнего стабилизированного источника через отдельный 3-контактный коннектор HX-2.54 3-pin. В схеме USB звуковой карты предусмотрены несколько световых индикаторов состояний: напряжение питания PWR, воспроизведение звука PLay и отключение микрофонов Mute.

USB звуковая плата X350 совместима со всеми полноразмерными моделями Raspberry Pi, за исключением RPi 3A и RPi 4B. Из-за несовпадения расположения USB-портов, этим моделям потребуется гибкий переходник USB 2.0 Type-A/Type-A. Плата Suptroincs X350 крепиться к Raspberry Pi двумя шестигранными стойками.

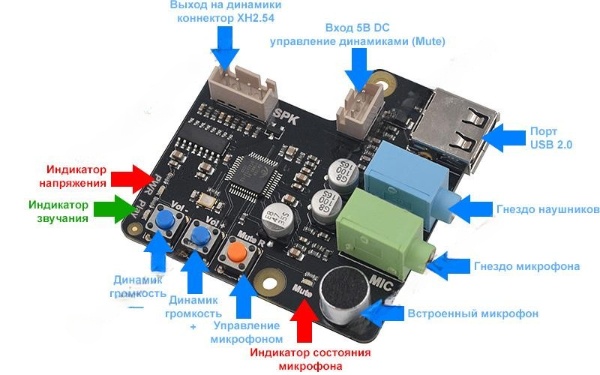

Интерфейсы USB звуковой карты Suptronics X350

Краткое руководство по настройке и использованию Suptronics X350

На примере конфигурации: Raspberry Pi 5 + Raspbian OS Bookworm full (полная версия с графическим интерфейсом)

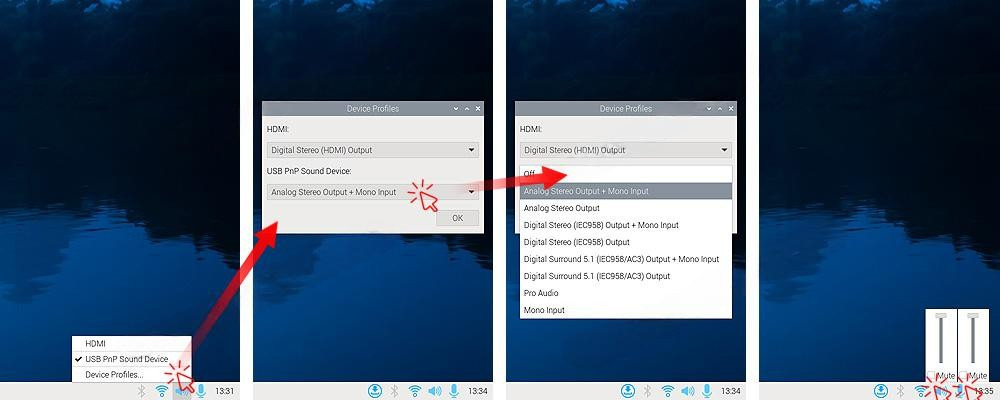

В свежей операционной системе Raspbian OS Bookworm (релиз от 2024-03-15) с предустановленным пакетом ALSA (на русском - продвинутая звуковая архитектура Linux), USB звуковая карта Suptronics X350 автоматически определяется как устройство "USB-Audio - USB PnP Sound Device". Установка дополнительных драйверов не требуется. По умолчанию, аудио сигнал в Raspberry Pi выводится через HDMI-порт. Для того, чтобы звук сразу появился в наушниках, подключенных к звуковой карте X350, и заработал микрофон, её следует просто выбрать из списка доступных аудио устройств, щёлкнув ПКМ по иконке "Звук" графического интерфейса ОС. Внизу списка присутствует меню для настройки профиля аудио устройства. В графическом интерфейсе ОС также реализована возможность раздельной регулировки громкости проигрываемого или записываемого аудио сигнала.

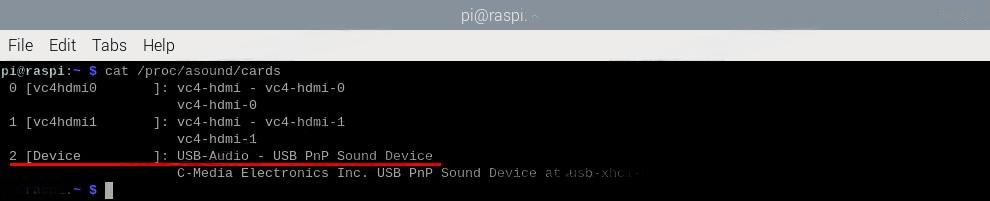

Посмотреть список активных аудио устройств через терминал позволяет команда

cat /proc/asound/cards

В состав пакета ALSA для Linux, кроме широкого набора драйверов звуковых карт, входят несколько полезных приложений, обеспечивающих настройку входных/выходных каналов (программный микшер alsamixer), проигрыватель аудио файлов aplay и аудио рекордер arecord. На следующем изображении показан псевдографический интерфейс модуля alsamixer.

Подсказка с клавишами управления alsamixer: F1 - помощь, F2 - информация о системе, F3 - параметры звуковоспроизведения, F4 - параметры звукозаписи, F5 - параметры звуковоспроизведения и звукозаписи, объединённые на одном экране, F6 - список установленных звуковых карт, Esc - выход из приложения.

Демонстрационные команды модуля ALSA

Команда записи сигнала аудио через встроенный или внешний микрофон звуковой карты X350:

arecord --device=hw:2,0 --format S16_LE --rate 44100 -c1 test.wav

где device - номер выбранной карты в списке устройств, format S16_LE - формат записи 16 bit little endian, rate - частота дискретизации 44100 Гц, с1 - режим монофонический, test.wav - имя выходного аудио файла.

Команда воспроизведения аудио сигнала на наушники или внешний динамик с использованием звуковой карты X350:

aplay --device=plughw:2,0 test.wav

Документация

1. Домашняя страница проекта ALSA (web-ресурс);
