Обратите внимание! Одноплатный ПК Raspberry Pi не входит в комплектацию.

Звуковая стерео система SupTronics X20-XLR HiFi класса для платформы Raspberry Pi предлагает прослушивание аудио в самом высоком качестве воспроизведения, очень близкому к оригиналу. Она полностью совместима с моделями полноформатных одноплатных компьютеров Rasberry Pi 1B+, 2B, 3B/3B+. Для версии Raspberry Pi 4B c изменённым расположением USB-портов потребуется отдельный гибкий переходник-кабель USB. SupTronics X20-XLR поддерживается софтовыми медиапроигрывателями Volumio, Moode Audio Player, Windows или Adnroid, и быстро настраивается в программе. Конструкция системы легко собирается в небольшую башенку и соединяется с Raspberry Pi. Стереосистема SupTronics X20-XLR основана на хай-фай чипе ЦАП ES9028Q2M, имеет два предварительных аудио усилителя, по одному на каждый выходной канал, и содержит ряд аудио интерфейсов для подключения к профессиональному звуковому оборудованию. Присутствуют порты USB, S/PDIF, коаксиальный и балансные XLR. Работает SupTronics X20-XLR от фирменного высококлассного двухступенчатого AC/AC + AC/DC источника питания. В схеме аудиосистемы используются самые современные электронные компоненты, обеспечивающие наилучшие показатели звукопередачи.

Комплектация набора SupTronics X20-XLR

Модуль X10-PWR источник питания AC-DC

Ключевые особенности:

• Используется вместе с модулем X10-RTR R-Core трансформатора;
• Плата линейного источника питания AC-DA для модулей ЦАП серии X10/X20;
• Ультранизкошумящий регулятор напряжения Texas Instruments TPS7A470x;
• Четыре выхода напряжения 5.2В/5.0В/-15В/+15В для питания Raspberry Pi, микросхемы ЦАП и операционных усилителей;
• Высококачественные конденсаторы ELNA и Nichicon Audio Purpose;

Характеристики:

• Входной диапазон: AC 6В±5%/2.5A, AC 6В±5%/0.5A, AC 15В±5%/0.55A, AC 15В±5%/0.55A;
• Напряжение выхода: DC 5В±5%/2.5A, DC 5В±5%/0.5A, DC +15В±5%/0.5A, DC -15В±5%/0.5A;
• Полный размер: 85 х 56 х 50.5мм, размер платы: 85 х 56мм;



Модуль X20-XLR с аудио ЦАП ES9028Q2M




Ключевые особенности:

• Флагманский чипсет ЦАП ES9028Q2M ESS Technology для наилучшего качества звучания;
• Балансные XLR выходы;
• Цифровое шумоподавление: 129дБ, коэффициент нелинейных искажений: -120дБ;
• Воспроизведение форматов 32бит/384кГц PCM и Native DSD;
• Два высококачественных транзисторных операционных усилителя JRC MUSES8920 в корпусе DIP8;
• Термокомпенсированный частотный генератор 100МГц HiFi TXCO с ультранизким фазовым шумом;
• Ультранизкошумящий регулятор напряжения Texas Instruments;
• Лучшие компоненты: алюминиевые электролитические конденсаторы Panasonic с низким ESR, позолоченные коннекторы XLR и т.д.;
• Возможность прямого подключения к модулю X10-I2S с интерфейсами USB, S/PDIF, Coaxial;
• Возможность независимого использования с внешним источником 3-проводного I2S-сигнала;
• Высокопроизводительное и компактное ЦАП-решение для Raspberry Pi;

Характеристики:

• Напряжение питания: DC +5В±5%, DC +15В±5%, DC -15В±5%;
• Частота дискретизации/разрешение:
  • до 24бит/192кГц (Raspberry Pi I2S);
  • до 32бит/384кГц (вместе с платой XMOS USB/I2S);
  • DSD64 /DSD128 (вместе с платой XMOS USB/I2S);
  • Полный размер: 101.5 x 56 x 34.5мм, размер платы: 85 x 56мм;



  Модуль X10-I2S XMOX USB/I2S/SPDIF/Coaxial




  Ключевые особенности:

  • Семейство компонентов XMOS CORE-AUDIO Hi-Res;
  • Прецизионный выходной сигнал с низким уровнем шумов/искажения для мягкого, высококачественного звучания;
  • Идеальное HiFi audio-решение для Raspberry Pi;
  • Трансляция через Raspberry Pi на интерфейсы I2S, DSD и/или S/PDIF;
  • Частота дискретизации PCM до 32бит/384кГц;
  • Нативные DSD, DoP64 и DoP128;
  • Выход S/PDIF с разрешением до 192кГц/16-24бит;
  • Асинхронный и изохронный типы передачи данных из Raspberry Pi;
  • Поддержка в ОС Volumio, Moode Auidio Player, Windows, Android и др.;
  • Ультрапроизводительный частотный генератор SiTime SiT8208 ;
  • Ультранизкошумящий регулятор напряжения Texas Instruments;

  Характеристики:

  • Напряжение питания: +5В DC +/-5%;
  • Кодеки: I2S, 16/24/32 бит PCM, DSD64 и DSD128;
  • Частота дискретизации PCM: 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384кГц;
  • Оптический выход S/PDIF: до 192кГц; 16/24 бит разрешение;
  • Полный размер: 101.5 x 56x 34.5мм, размер платы: 85 x 56мм;

  Модуль X10-RTR R-Core трансформатор




  Ключевые особенности:

  • Используется вместе с модулем источника питания X10-PWR;
  • Высококачественный R-Core трансформатор мощностью 35Вт;
  • Встроенный переключатель напряжения переменного тока 115/230В AC;
  • Кнопка включения с подсветкой;
  • Полностью алюминиевый корпус;
  • Укомплектован съёмным сетевым шнуром;

  Характеристики:

  • Вход: AC 110/230В ~ 50/60Гц;
  • Выход: AC 6В±5%/2.5A, AC 6В±5%/0.5A, AC 15В±5%/0.55A, AC 15В±5%/0.55A;
  • Размеры: 118 х 93 х 59мм;

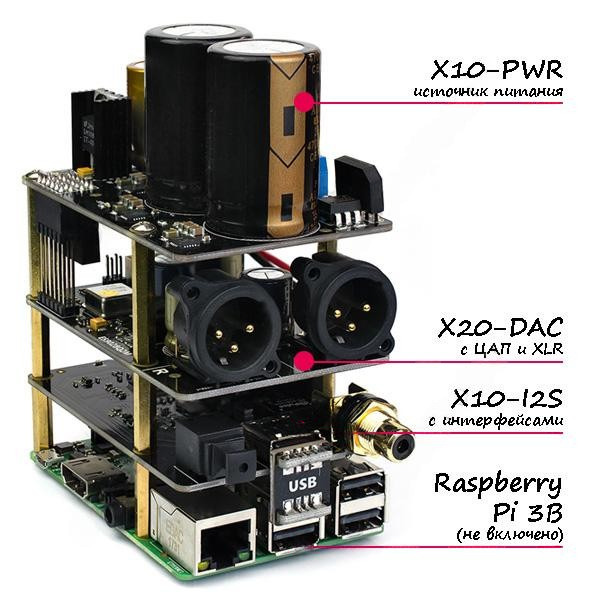

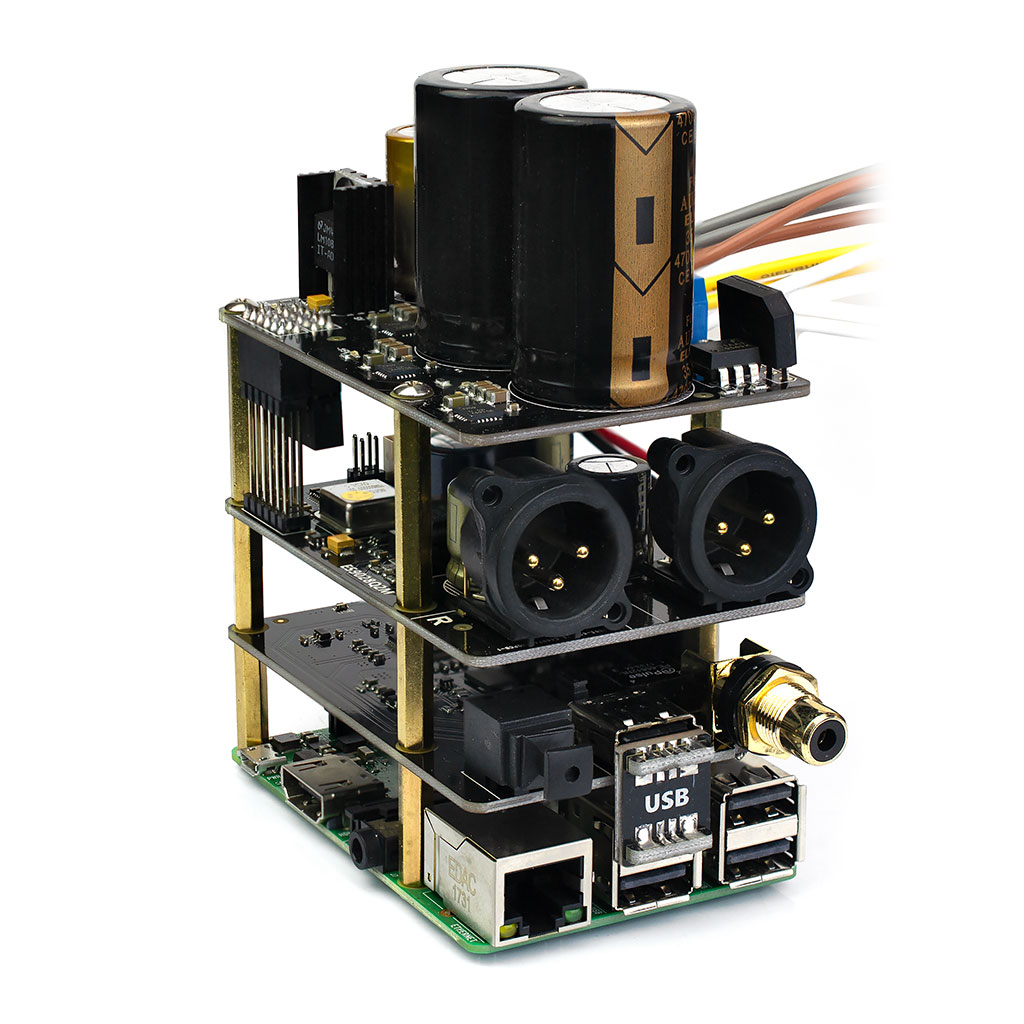

  Конструкция аудио системы SupTronics X20-XLR башенного типа

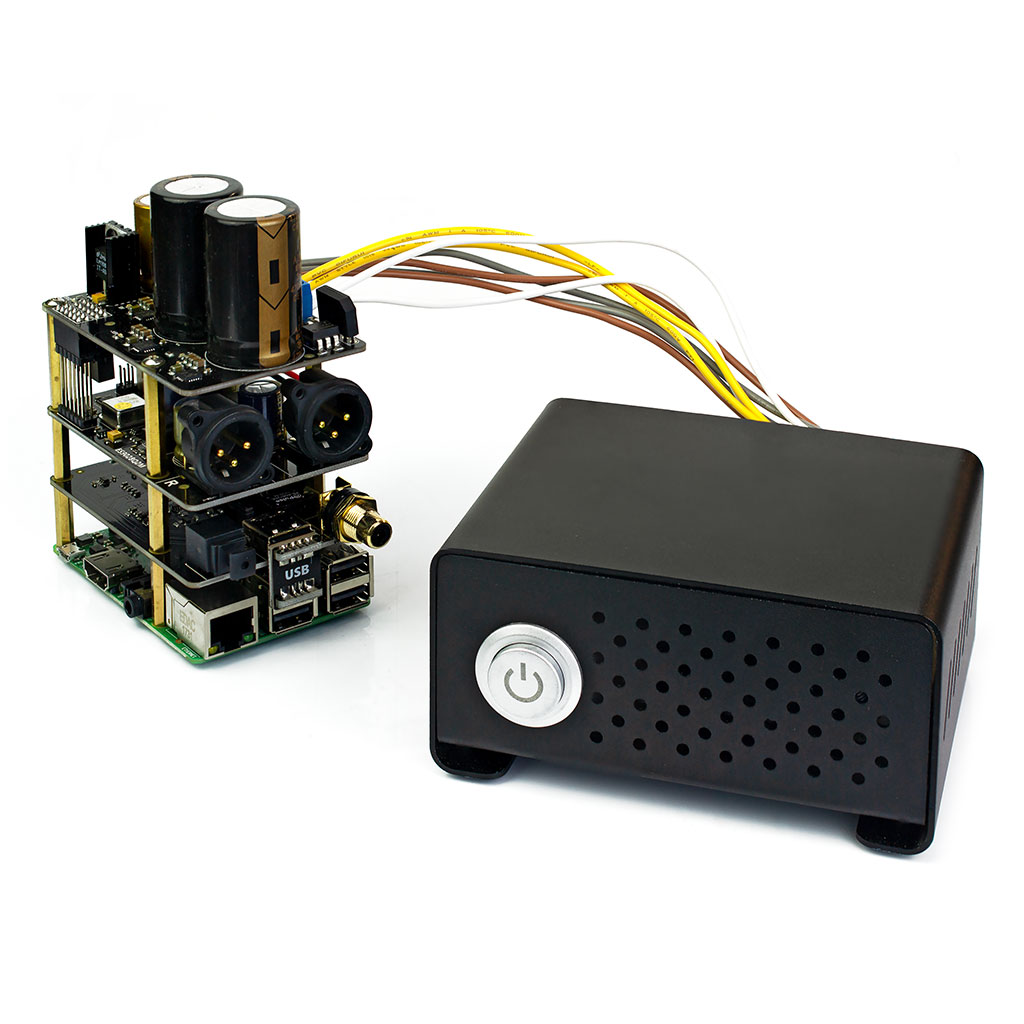

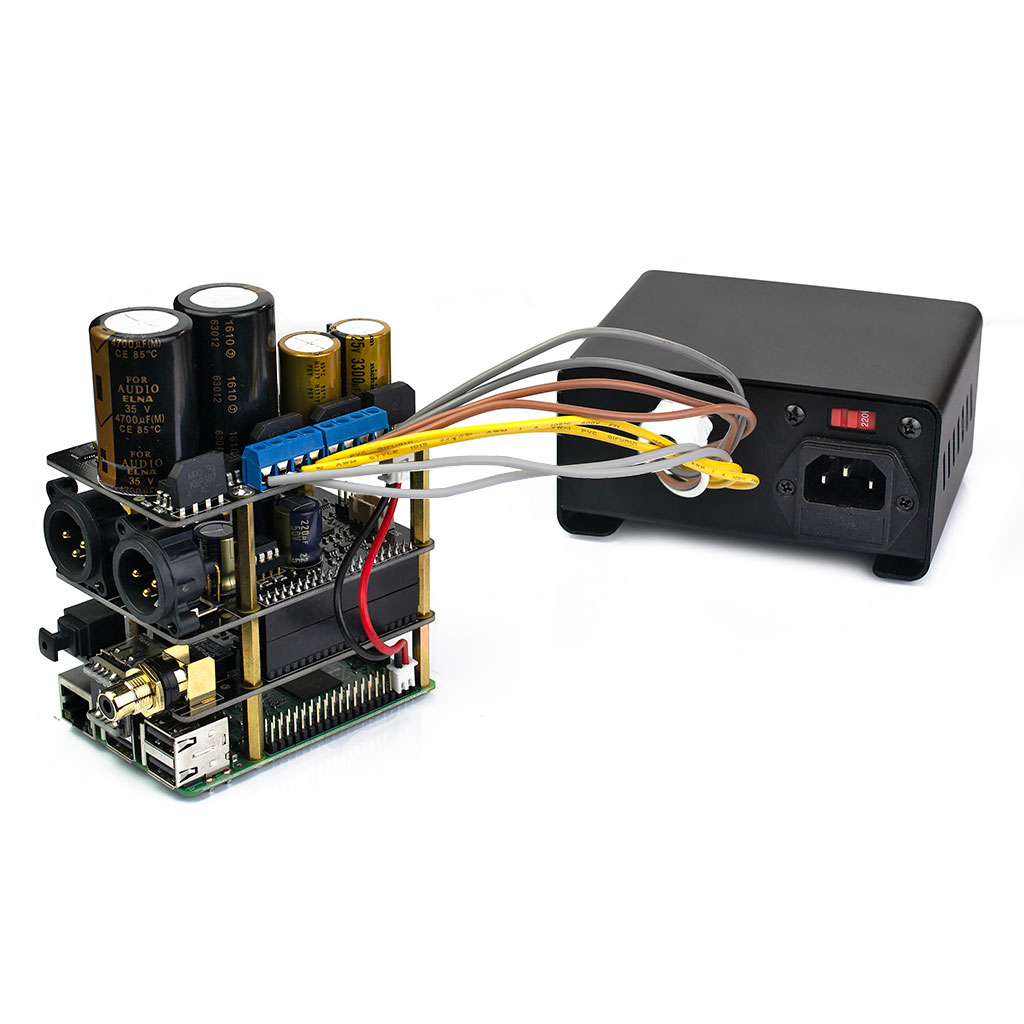

  Конструкция стереосистемы SupTronics X20-XLR выстраивается из модулей как многоэтажная башня. Все платы крепятся между собой с помощью шестигранных латунных стоек и винтов. Образец подключения к X10-RCR R-Core трансформатору:




  Белый - Белый: 15В AC 0.55A
  Жёлтый - Жёлтый: 15В AC 0.55A
  Коричневый - Коричневый: 6В AC 0.5A
  Серый - Серый: 6В AC 2.58A









  Настройка SupTronics X20-XLR в программном обеспечении

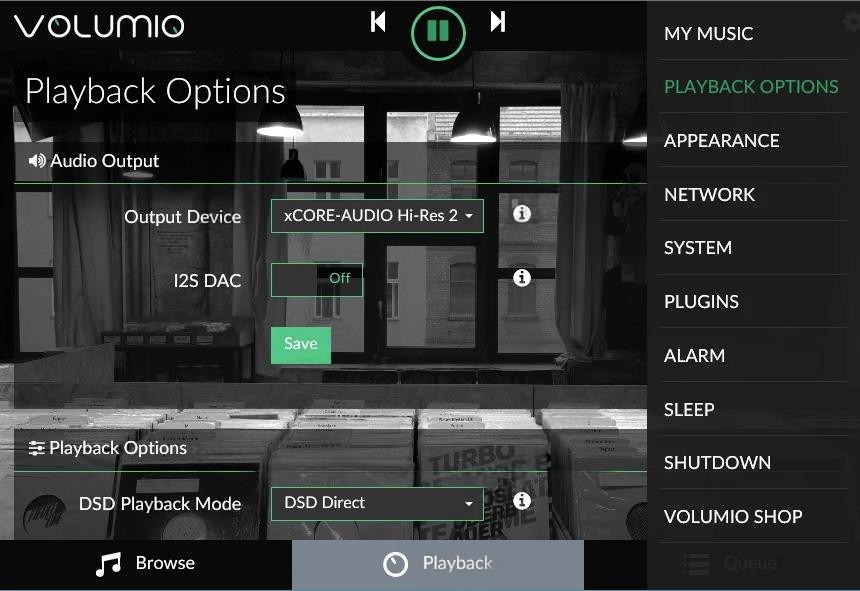

  Volumio (Версия: 2.368)

  Войдите в меню настроек воспроизведения (Playback Options), выключите I2S ЦАП (I2S DAC=Off), в пункте устройства выхода (Output Device) выберите "xCore-AUDIO Hi-Res 2" и перезагрузите Raspberry Pi.

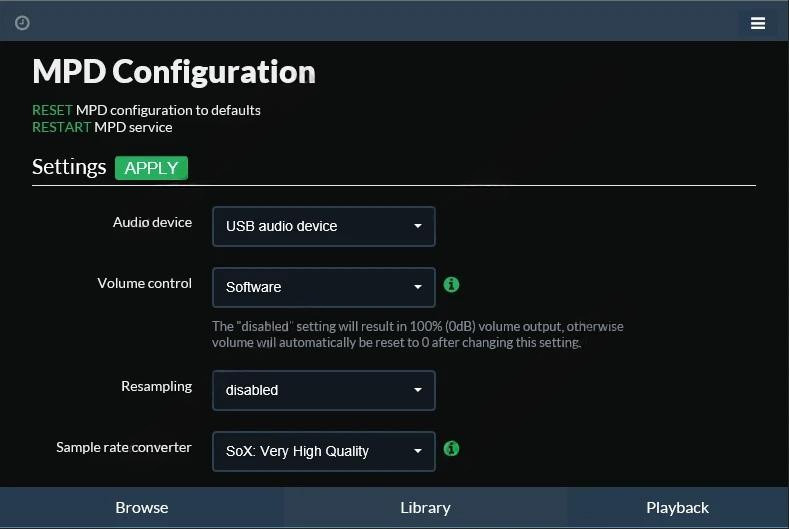

  Moode Audio Player (Версия 3.1)

  Войдите в меню конфигурации устройства (Configure), выберите MDP под настройками конфигурации (configuration settings), затем выберите USB аудио устройство (USB audio device) под аудио устройством (Audio device), сохраните настройку кликом на кнопку Aplly и перезагризите Raspberry Pi.


  ------------------
