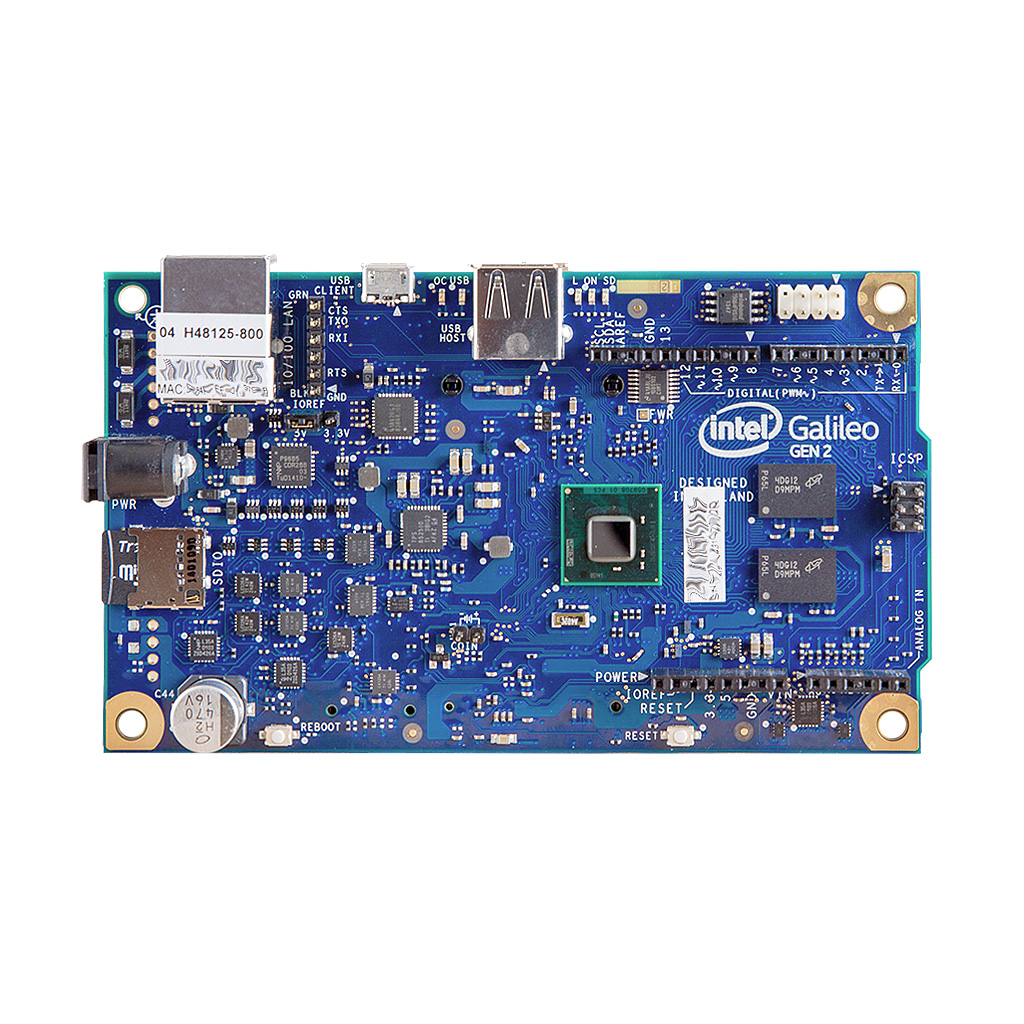

Ардуино совместимый микроконтроллерный модуль Intel Galileo второго поколения с предустановленной ОС Linux

Код товара: CTTL13980

Невероятная по современным меркам коллаборация популярных технологий от техногиганта Intel, всемирно известной цифровой платформы Arduino и сообщества разработчиков ПО на основе открытого кода Linux представлена в новейшем модуле Intel Galileo. Эта высокоинтегрированная плата разработчика в одном компактном решении предоставляет невиданные ранее возможности и функционал для разработки и создания широкого спектра уникальных приложений домашней или промышленной автоматизации и роботехники. Intel Galileo первого и второго поколений, обе модели которого появившиеся практически в одно время и в малой степени отличающиеся друг от друга, спроектированы на мощном процессоре Intel® Quark X1000 — однокристальной системе на чипе (SoC) в классе 32-разрядный процессор Intel® Pentium®. Нативные средства ввода-вывода оригинального Intel® Quark X1000 обеспечивают коммуникационную способность Intel Galileo с внешней периферией. Intel Galileo функционирует на ядре операционной системы Yocto Project Poky Linux и поддерживает её старшие версии с увеличенным стеком приложений. Arduino-сертифицированный Intel Galileo обладает полной аппаратной, программной и физической совместимостью со множеством расширений Arduino UNO R3.

Технические характеристики

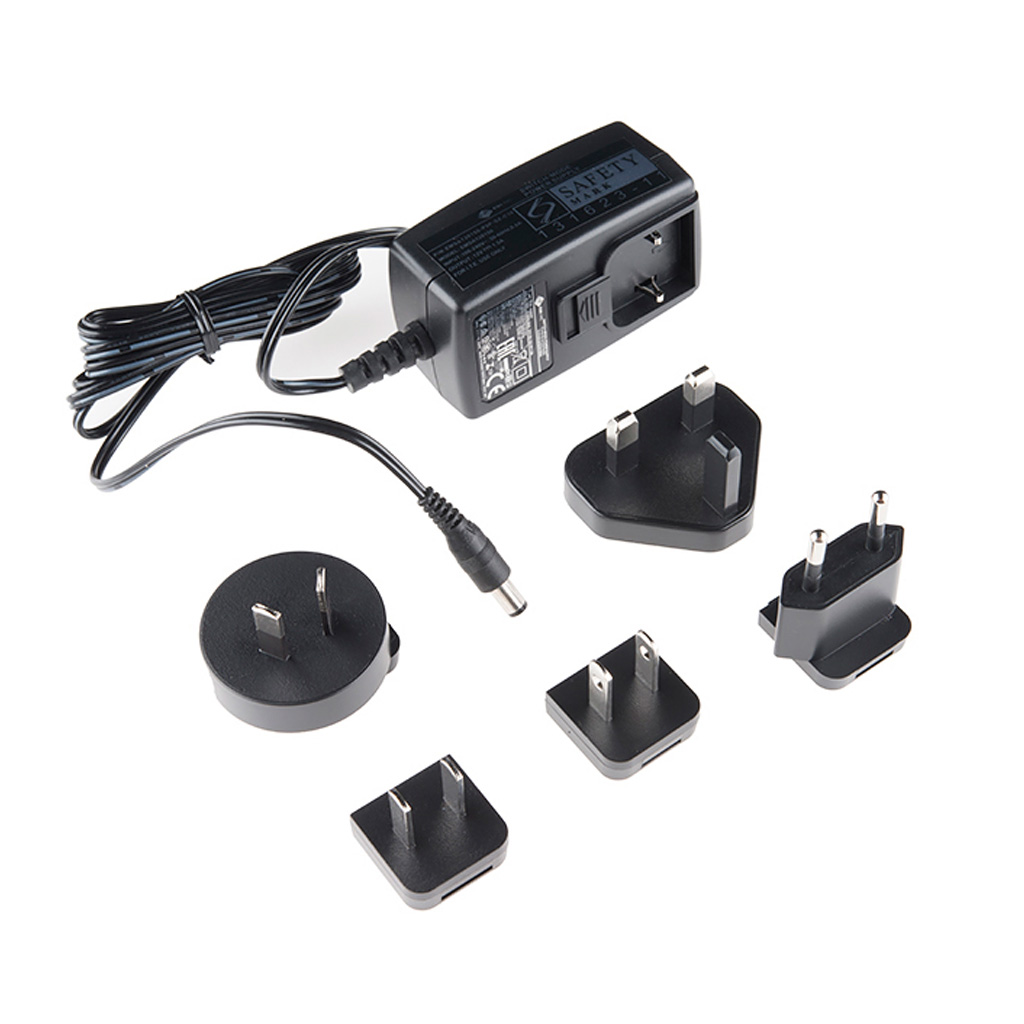

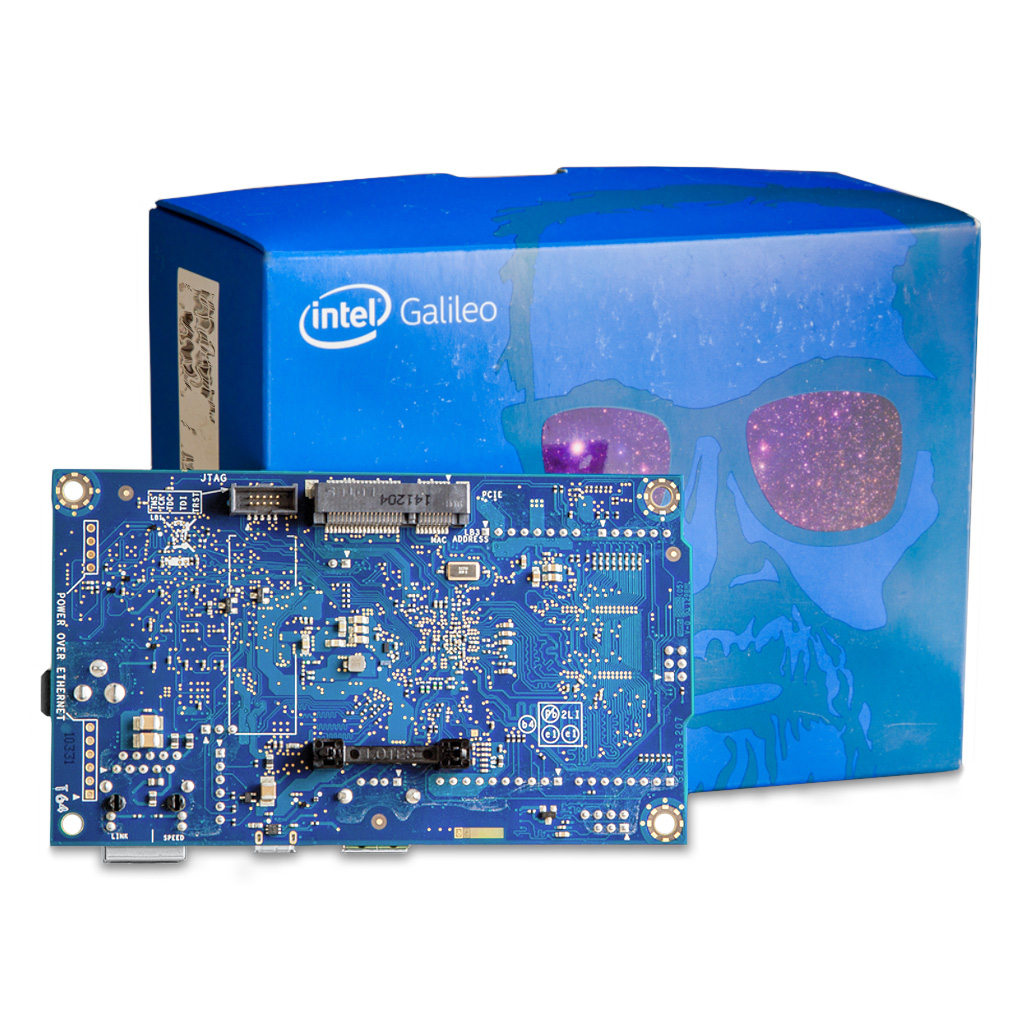

Комплектация

Ключевые обновления в 2-й версии

Новый Intel Galileo получил следующие обновления:

- консоль RS232 (audio jack) заменена на разъём UART-TTL 1x6 контактов
- добавлена 12-разрядная широтно-импульсная модуляция ШИМ
- консоль UART1 перенесена на пины Arduino
- добавлена поддержка питания через модуль Power over Ethernet (PoE). Модуль Silvertel AG9712-2BR/FL
- система регулирования напряжения питания поддерживает работу от источников 7-15В

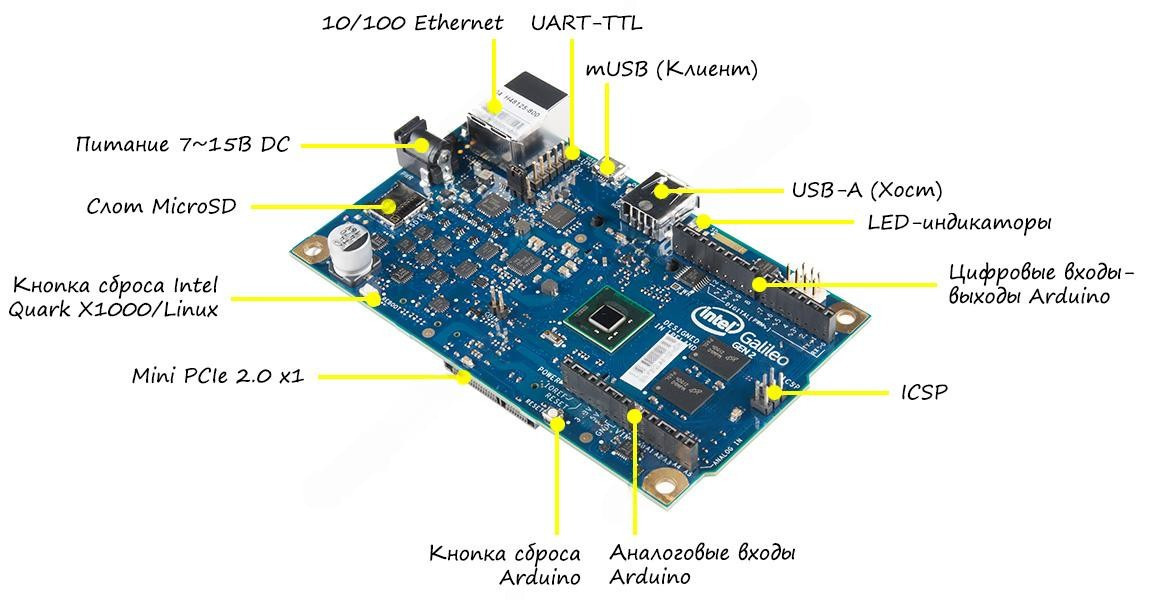

Пользовательские интерфейсы Intel Galileo Gen 2

Поддержка расширений для Arduino

Плата разработчика Intel Galileo Gen 2 совместима с большинством 3.3-вольтовых и 5-вольтовых модулей расширения для Arduino в форм-факторе Arduino UNO R3 с набором выводов подключения:

Свойства контактов, настроенных в режим OUTPUT

Программное обеспечение

1. Среда программирования Arduino IDE v1.5.3 (zip архив);
2. Библиотека с аппаратными версиями Intel Galileo для Arduino IDE (zip-архив). Также доступно через Менеджер Плат Arduino IDE);
3. SD-образ ОС LINUX для Intel Galileo (архив LINUX IMAGE FOR SD Intel Galileo);
4. Драйверы и обновление firmware-прошивки Intel Galileo v1.1 для Windows;

Документация и литература

1. Электрическая принципиальная схема Intel Galileo Gen 2 (PDF);
2. Intel Galileo - руководство для начинающих (англ., PDF);
3. The Yocto Project Linux домашняя страница (web-ресурс);
4. Домашняя автоматизация с Intel Galileo. Onur Dundar (англ., PDF);
