Преобразователь понижающий DC-DC 7-23/5 В 3 А на MP2307 миниатюрный
Код товара: CTTL12826
 |
|
|
Описание
Технические характеристики
Особенности конструкции

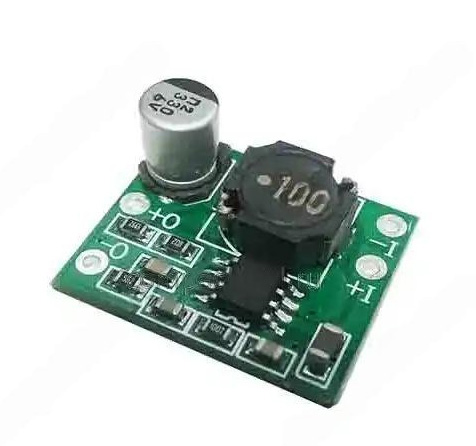

Модуль построен на микросхеме понижающего стабилизатора MP2307. Разводка платы выполнена согласно рекомендованной производителем типовой схеме, с минимальным набором стабилизирующих и фильтрующих компонентов. Программируемая частота переключения ШИМ фабрично зафиксирована на отметке 340 кГц, может колебаться в пределах 300-380 кГц из-за температурных условий экcплуатации. Принципиальная схема понижающего DC-DC преобразователя опубликована в спецификации к чипу MP2307DN в разделе "Техническая документация". На плате модуля питания полностью исключены какие-либо дополнительные функции, вплоть до отсутствия элементарных светодиодных индикаторов наличия напряжения.
 |
Позиционируется плата в роли нерегулируемого источника постоянного 5-вольтового напряжения для питания цепей микропроцессорных или периферийных частей электронных конструкторов, аналогичных широко известной учебной-познавательной Arduino. Благодаря ультрамалому весу и размерам, может использоваться в любительских моделях на радиоуправлении и в электронном авиаконструировании. Из преобразователя MP2307 можно самостоятельно смастерить простые USB-розетки или собрать зарядные устройства для современных мобильных гаджетов. Модуль совместим с напряжением бортовых сетей автотранспорта 12 - 24В. Позволяет запитывать маломощные электрические схемы устройств с потреблением до 10 - 15Вт от произвольных источников электроэнергии, включая батареи и аккумуляторы, входящие в диапазон 5.5В - 24В рабочего напряжения MP2307, способные выдавать ток максимум до 3-6 ампер.
Возможность настройки напряжения на выходе без вмешательства в конструкцию платы исключена, чип MP2307 запрограммирован на снижение и преобразование входного напряжения в постоянные 5 вольт специально подобранными номиналами резисторов делителя вольтажа в контуре обратной связи.
Ток продолжительной нагрузки в естественных условиях эксплуатации (+25°C) ограничивается 1.5 амперами. Модуль выдерживает кратковременную нагрузку током до 3 ампер при условии усиленного охлаждения платы, включая установку алюминиевого радиатора на микросхему MP2307, необходимого для улучшенного отведения вырабатываемого тепла.
Плата преобразователя лишена монтажных отверстий. Крепление платы к поверхностям или конструкции предполагает использование клеющих материалов, либо размещение в корпусах или иных зажимах конструкции, имеющих аналогичную модулю длину.
Интерфейсы подключения

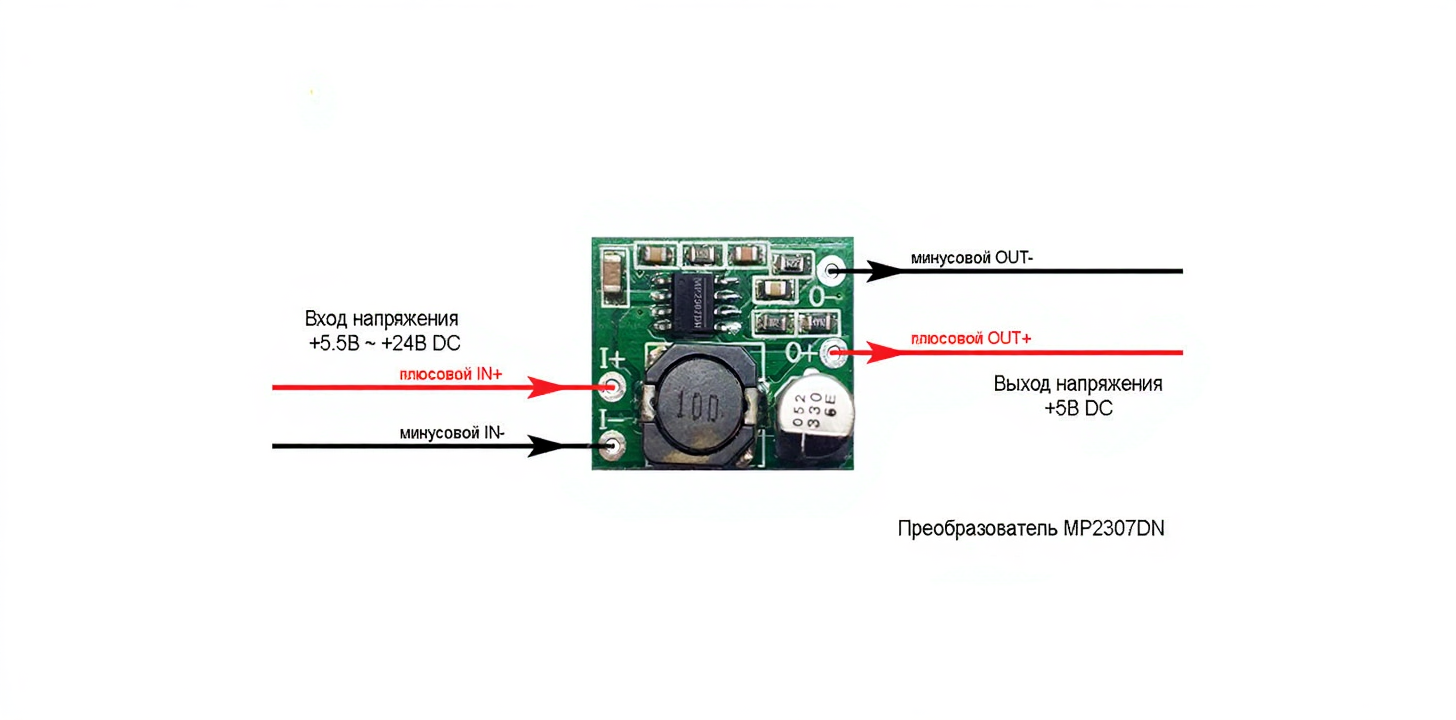

Плюсовой и минусовой контакты исходного источника питания припаиваются к специальным отверстиям In+/In-. Цепь нагрузки присоединяется с противоположной стороны Out+/Out-. Соблюдение полярности подключаемых контактов обязательно. Несоблюдение расположения полюсов приводит к порче изделия.
Эффективность преобразования
Эффективность преобразования энергии подразумевает расчет вырабатываемой мощности на выходе преобразователя относительно расходуемой мощности со стороны источника питания, носит упрощённое название "КПД преобразователя" и выражается в процентах. Любой импульсный преобразователь расходует электроэнергии больше, чем может выдавать. Совершенно разные по мощности нагрузки на 5-вольтовый преобразователь, в купе с произвольным уровнем входного напряжения и тока, укладывающихся в рабочие параметры MP2307DN, образуют различные значения КПД.
Процент КПД менее важен в цепях непрерывного питания, и более актуален для автономных источников питания в лице всевозможных одноразовых батарей и перезаряжаемых аккумуляторов. Более подробно в примерах о КПД преобразователя можно узнать из статьи.
Стабилизация напряжения
Микросхема MP2307DN — это понижающий преобразователь. Его нормальное функционирование основано на более высоком входном напряжении относительно установленного на выходе уровня напряжения, с минимальной разницей 1-1.5 вольта. В случаях падения входного напряжения менее 6 вольт, напряжение выхода зависимо уменьшается. Снижение на входе до 4 вольт приводит к блокировке микросхемы MP2307DN, с полным отключением внутренних схем преобразования.
