Преобразователь постоянного напряжения DC-DC на MP1584EN понижающий миниатюрный с USB-портом

Описание

Технические характеристики

USB портов много не бывает! Современным пользователям мобильной электроники всё чаще и чаще приходится заряжать подсевшие устройства, присоединяя их к теперь уже привычным 5-вольтовым USB-розеткам. Характеристики производительности и мощности цифровой техники неустанно продолжают расти куда быстрее доступных ёмкостей встраиваемых в устройства аккумуляторных батарей. К тому же неуклонно нарастающая численность и вариативность выпускаемых 5-вольтовых гаджетов, а также осидаемых в карманах пользователей портативных девайсов, порой вызывает уместный вопрос о том, как и где всё это удобнее заряжать.

Стандарт USB получил массовое распространение за счёт своей простоты и надёжности. Штекера и розетки в формате USB удобно включать где угодно, они имеют гораздо меньшие формы, значительно более безопасны в эксплуатации. Ими оснащаются общественный транспорт и места проведения досуга, теперь они торчат повсюду в домашних и офисных помещениях. Настоящий модуль понижающего преобразователя позволяет дополнить ещё одной-двумя свободными розетками формата USB-AF любое место или устройство там, где это необходимо, с подключением к источнику питания более высокого постоянного напряжения.

Используя модуль HW-208, можно доукомплектовать новым USB-портом имеющийся повербанк, или освободить автомобильный прикуриватель для иных целей, если рядом установить USB-розетку для питания мобильных гаджетов. 5-вольтовый стабилизатор HW-208 может быть успешно интегрирован в различные узлы устройств робототехники и микроэлектроники, промышленной и домашней автоматики, эксплуатироваться в цепях с маломощным потреблением электроэнергии до 15Вт.

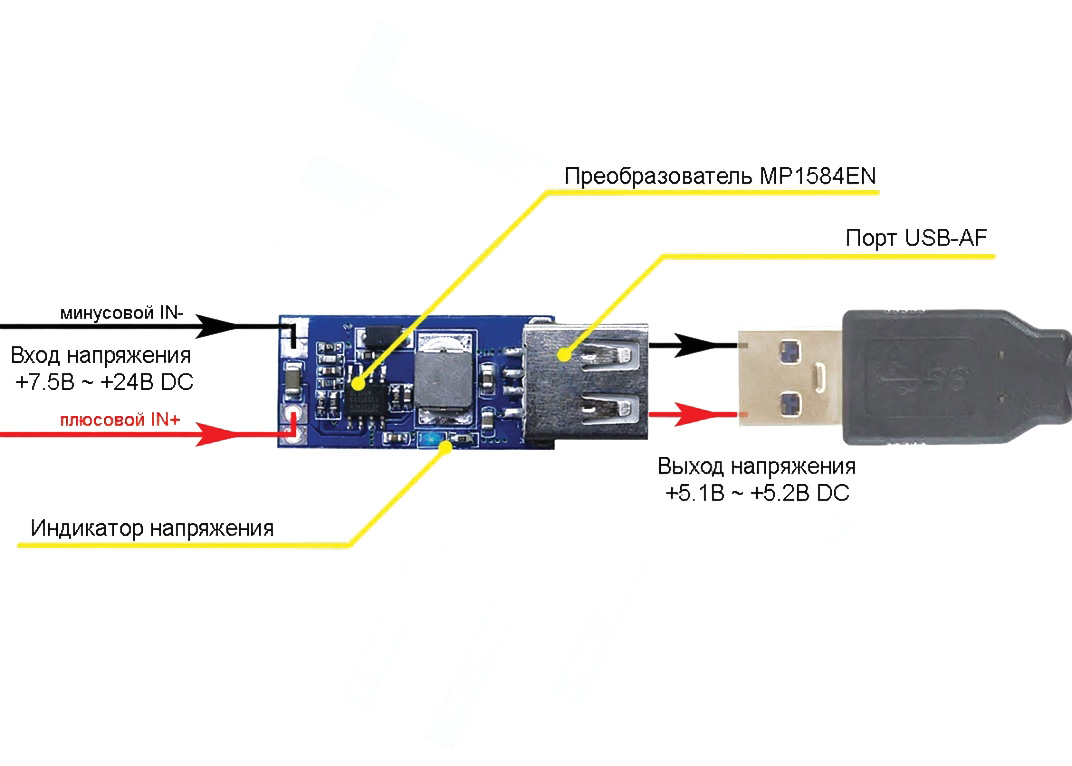

Конструктивная схематика модуля DC-DC 5В преобразователя WH-208

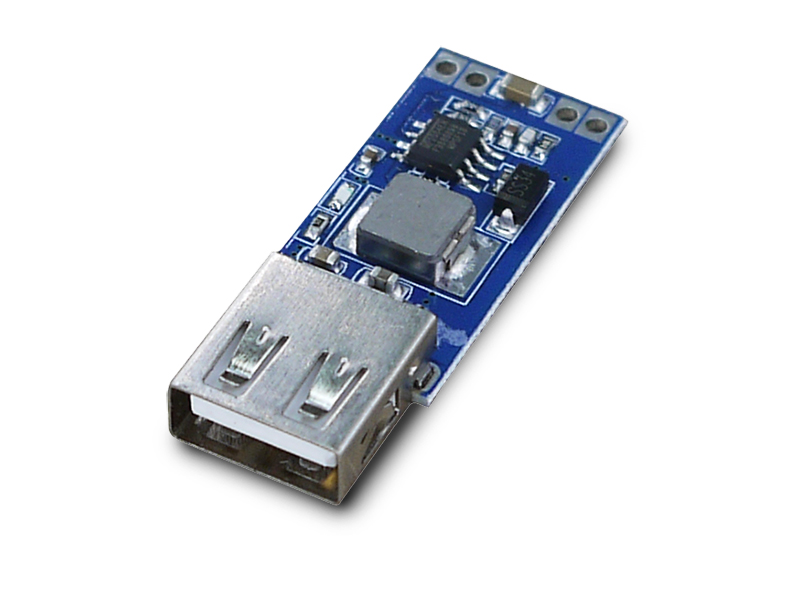

Плата HW-208 базируется на ультракомпактном чипе MPS MP1584EN полноценного импульсного синхронного понижающего преобразователя, со встроенным силовым переключающим MOSFET-транзистором и ШИМ-контроллером. Тактовая частота ШИМ установлена на отметке 500мГц. С дополнительным собственным обвесом из контролирующей и управляющей логики, имеет несколько степеней защиты от короткого замыкания на выходе, перегрева свыше 150°C, превышения рабочей силы тока. Минимальный набор сопровождающих электронных компонентов служат фильтрами, улучшающими качество сформированных регулятором импульсов выходного напряжения, а также частью программируемых настроек. Вся электрическая схема DC-DC регулятора распределена на одной стороне платы HW-208.

Модуль HW-208 с регулятором MP1584EN на входе поддерживает широкий диапазон постоянного напряжение от 6.5В до 24В. Плата стартует на отметке 7.5-7.7В, и полностью отключается ниже границы 6.3-6.5В. Фабрично настроенный на постоянное выходное 5-вольтовое напряжение, преобразователь лишён каких-либо органов внешнего управления.

Максимальный рабочий ток определён внутренним 3-амперным ограничителем. В естественных условиях при температуре окружающей среды +25°C, плата отлично справляется с нагрузками до 2А с входящим напряжением до 12В, свободно выдерживает ток до 1.5А с входящим напряжением 12В-24В. В более мощных условиях эксплуатации главные компоненты платы HW-208 (дроссель, диод и чип регулятора) прогреваются более 70-80°C , им требуется усиленное охлаждение. Величина потребляемого платой тока никогда не превышает нагрузочную. В отличии от иных схем понижающих преобразователей, потребляемый ток HW-208 компенсируется высоким значением минимального входного напряжения.

Интерфейсы подключения HW-208

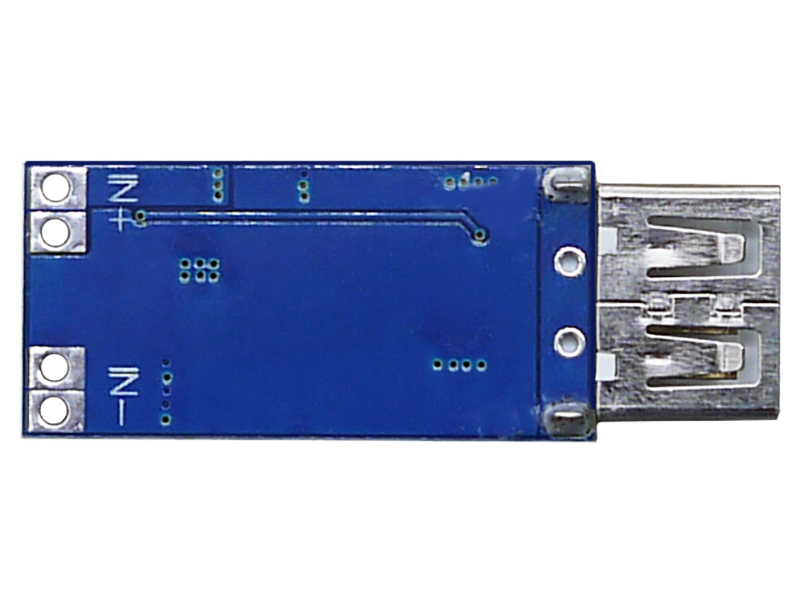

Входная сторона преобразователя напряжения располагает плюсовой и минусовой площадками припайки проводного подключения источника питания. Каждый вывод в группе входных контактов IN+/IN- продублирован двумя отверстиями. Сторона выхода оснащена единственным 4-контактным портом USB-AF 2.0, центральные линии USB-данных никак не задействованы (отсутствует схема идентификации зарядной станции или определения типа порта для мобильных устройств). Иных интерфейсов подключения у HW-208 нет.

В модуле понижающего преобразователя HW-208 DC-DC исключены монтажные отверстия. Крепление платы к поверхности или к частям какой-либо конструкции предполагает применение клеющих материалов, либо размещение в корпусах или иных удерживающих механизмах с аналогичными модулю размерами. В качестве дополнительной опоры, плата может быть установлена на однорядные штыревые PLS-разъемы или шестигранные стойки с винтовым креплением М1.

Техническая документация

1. Спецификация на понижающий DC-DC преобразователь MPS MP1584 (англ., PDF);
