Преобразователь повышающий USB с вольтметром 5В в 3,3-24В.

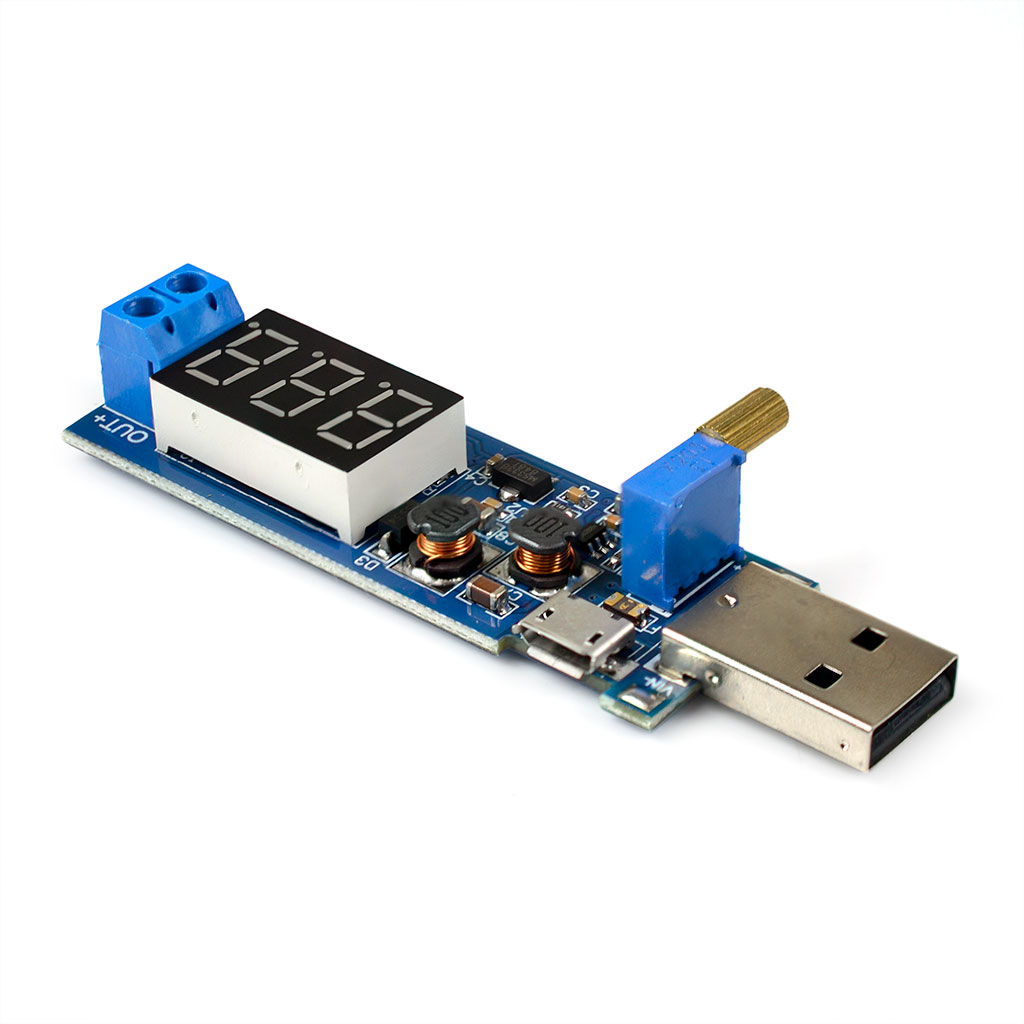

Модуль HW-132 — маломощный повышающий-понижающий (универсальный) преобразователь, построенный по типовой схеме SEPIC-преобразователей с двумя взаимосвязанными контурами предварительного повышения и последующего понижения выходного напряжения. Универсальный преобразователь HW-132 способен увеличивать или уменьшать уровень входного напряжения 3.5 - 12В постоянного тока, стабильно поддерживать на выходе установленный вольтаж в регулируемом диапазоне от 1.2 до 24В. Допустимая выходная мощность HW-132 крайне мала, и определяется выходным напряжением: для 1-2В мощность на выходе не более 2Вт, для 2-20В - не выше 3Вт, для 20-24В предельный максимум составляет 2.5Вт.

Модель преобразователя напряжения постоянного тока HW-132 собрана на микроэлектронном чипе ШИМ-регулятора SDB628, объединяющего внутри себя силовой MOSFET-транзистор с блоком управления интегрированной логики, переключающего импульсы вырабатываемого напряжения на частоте до 1.2 МГц. Ток потребления SDB628 от первичного источника энергии ограничен 2 амперами. ШИМ-регулятор выдерживает нагрузки до 0.85А с нагревом собственного корпуса до 80°C в рабочем режиме (t окружения +25°C). Мощные нагрузки с током до 1-1.5А возможны в среде с улучшенным охлаждением всех компонентов платы. SDB628 обладает функцией автоотключения при перегреве свыше 155°C.

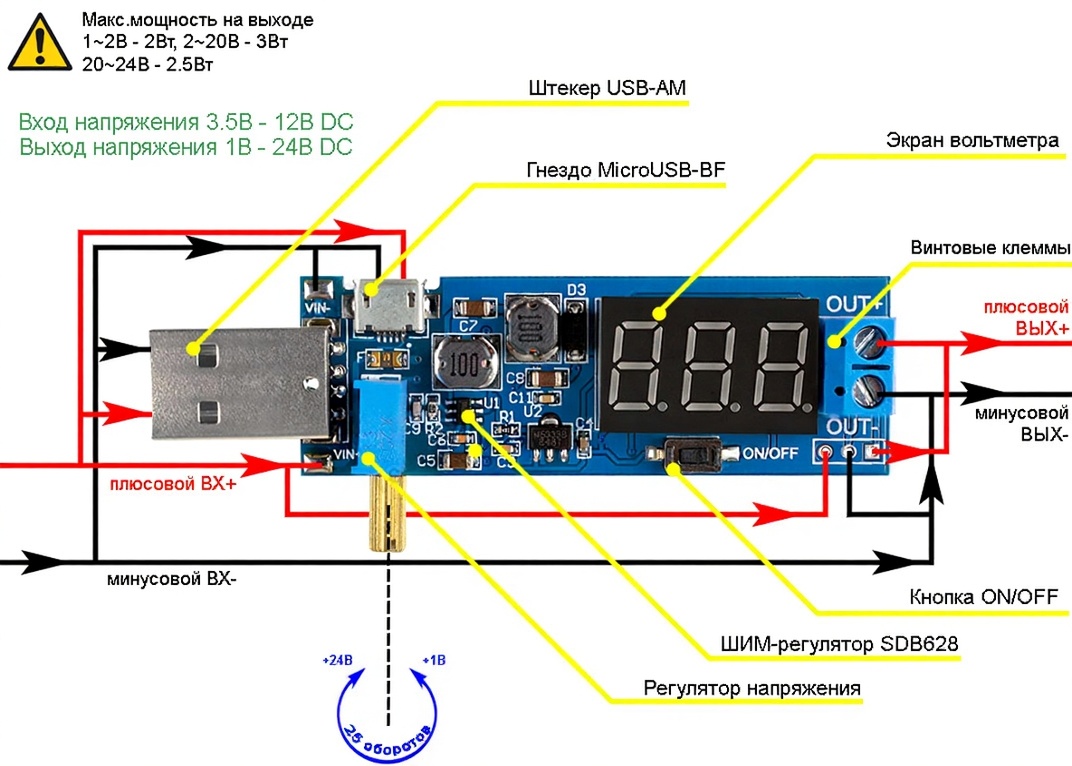

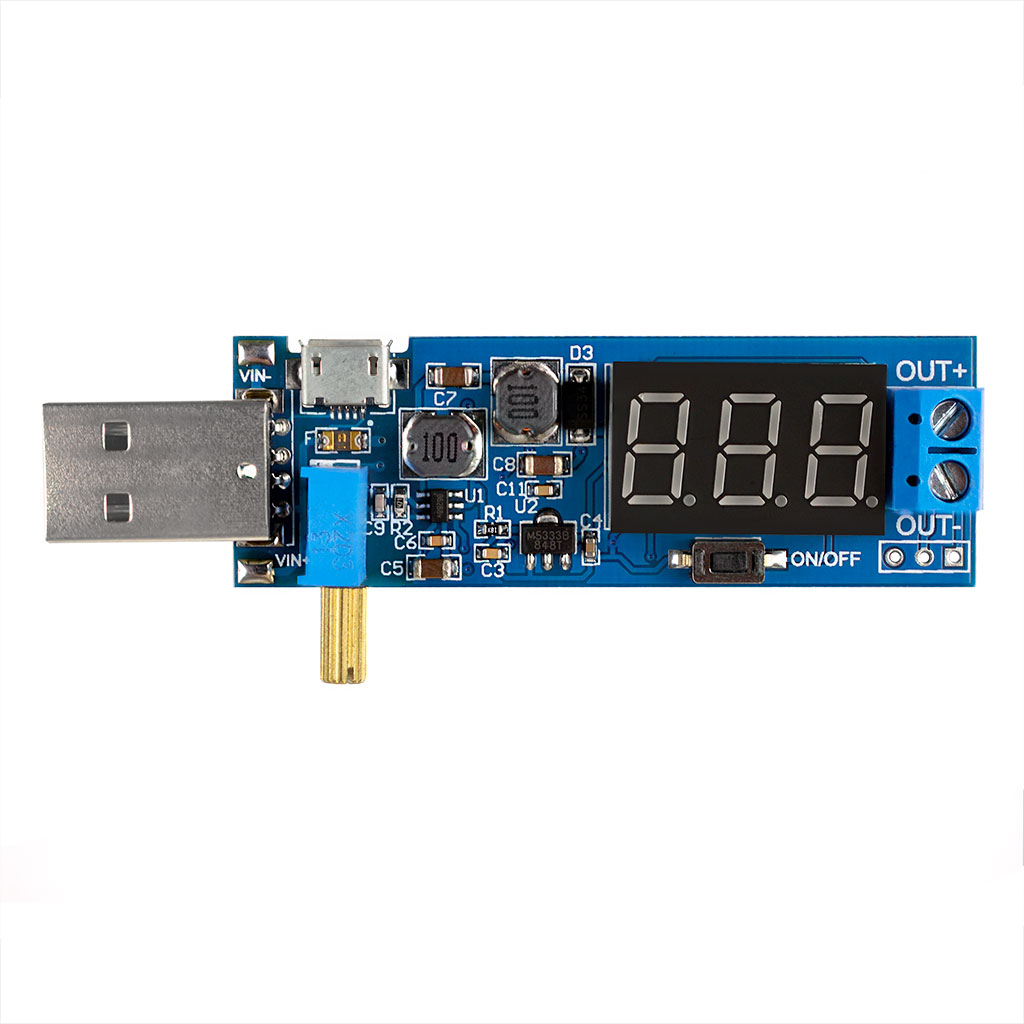

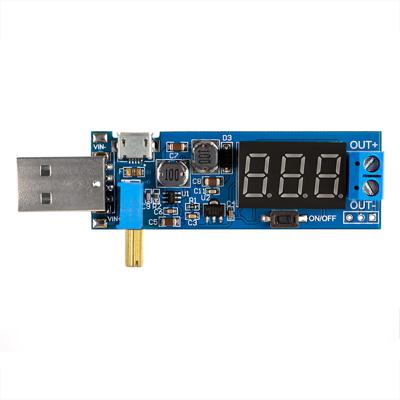

Интерфейсы и ключевые компоненты модуля DC-DC преобразователя HW-132

Цифровое управление HW-132, встроенный вольтметр

Плата модуля HW-132 укомплектована простым цифровым вольтметром на основе 8-бинтого контроллера семейства ARM, в реальном времени отображающего показания выходного напряжения. Значения выводятся на трёхсимвольном семисегментном индикаторе красного свечения. Шаг измерения вольтметра составляет 0.1 вольта, погрешность показаний вольтметра не превышает ± 0.5 вольта.

8-битный ARM контроллер, спрятанный под индикатором HW-132 повышающе-понижающего преобразователя, оснащён единственной кнопкой цифрового управления ON/OFF, настроенной на включение или выключение двух режимов. Кратковременное нажатие продолжительностью не более 1 секунды контролирует работу микросхемы ШИМ-регулятора SDB628, открывает или закрывает выработку преобразованной энергии на выходе DC-DC модуля. Продолжительное нажатие кнопки на 3 секунды и более управляет активацией индикатора вольтметра.

Подключение и настройка универсального SEPIC-преобразователя HW-132

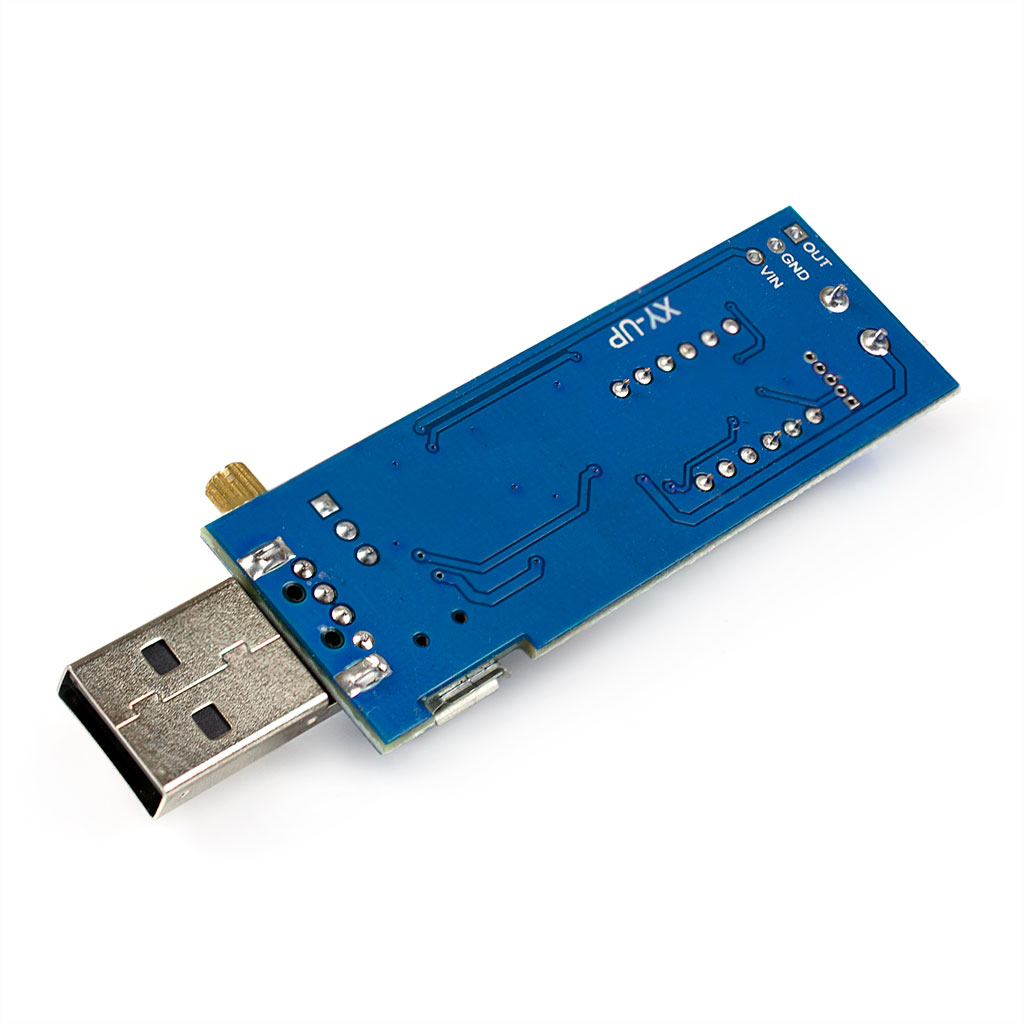

Плата повышающе-понижающего DC-DC преобразователя HW-132 может похвастаться множественным количеством вариантов подключения первичного источника напряжения. Два полноценных порта стандарта USB, полноразмерный штекер USB-AF и малое гнездо MicroUSB-BF обеспечивают совместимость с любыми современными 5-вольтовыми источниками энергии, различными адаптерами, зарядками от мобильных телефонов или планшетов, или такими же 5-вольтовыми портативными повербанками. Оба порта USB объеденены и запараллелены вместе с площадками для припайки проводов, имеющие обозначение полярности подключения источника энергии Vin+/Vin-. Все три варианта подачи на вход рабочего напряжения защищены от высоких токов потребления самовосстанавливающимся SMD-предохранителем на 2 ампера. Минующий защиту четвёртый, и последний способ присоединения источника питания к преобразователю, совмещён вместе с линиями выходного контура в трёконтактной группе VIN-GND-OUT. Цепь нагрузки подключается к трёхконтактной группе VIN-GND-OUT, или к винтовым клеммам-терминалам. Соблюдение полярности необходимо как со стороны входа, так и со стороны выхода модуля. Антиреверсной защиты в схеме HW-132 не предусмотрено.

Регулировка напряжения на выходе преобразователя производится вращением удобной ребристой 8-мм ручки высокочувствительного подстроечного потенциометра. Поворотами по часовой стрелке или против осуществляется выбор напряжения, направления соответствуют уменьшению или увеличению. Настройка параметра выходного напряжения от наименьшего 1 вольта до наибольших 24 вольт выполняется за 25 ± 3 полных оборота ручки потенциометра вокруг своей оси, без подключения цепи нагрузки. Текущий уровень выходного напряжения демонстрируется на экране вольтметра.

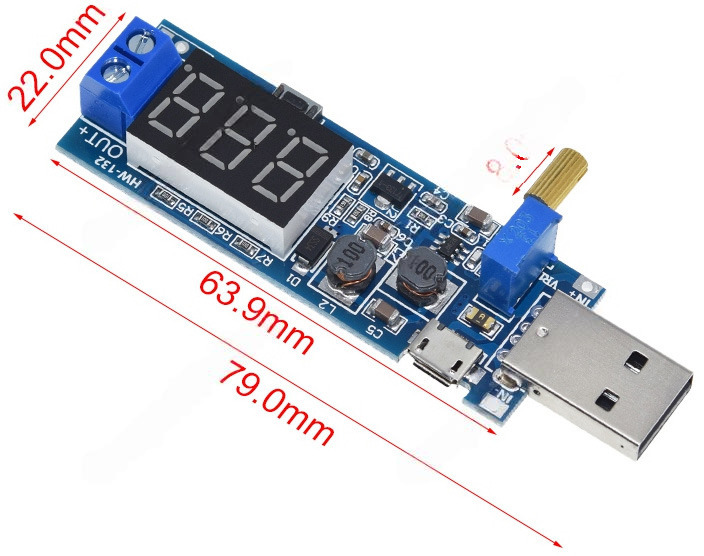

Физические размеры, мм

Техническая документация

1. Спецификация DC-DC импульсного преобразователя SDB628 (англ., PDF, Datasheet);
