Аудио стерео усилитель 2*15Вт на базе PAM8610

Описание

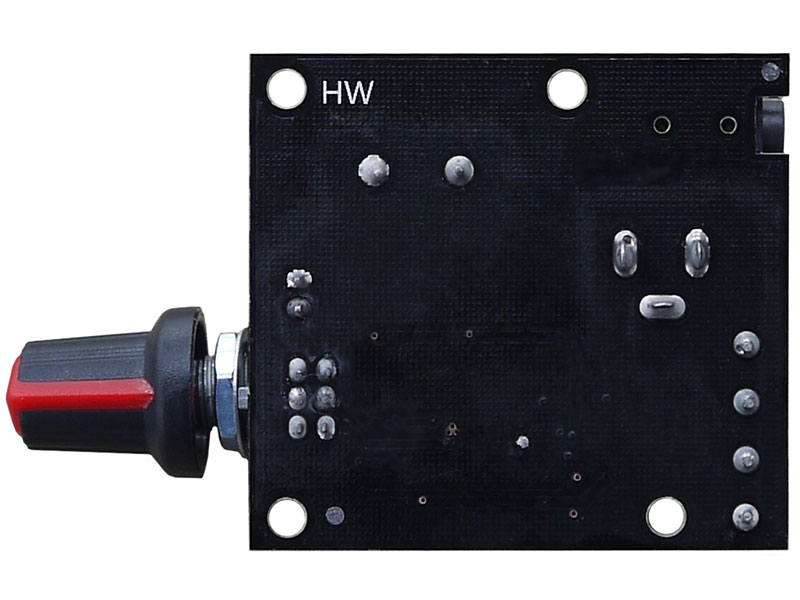

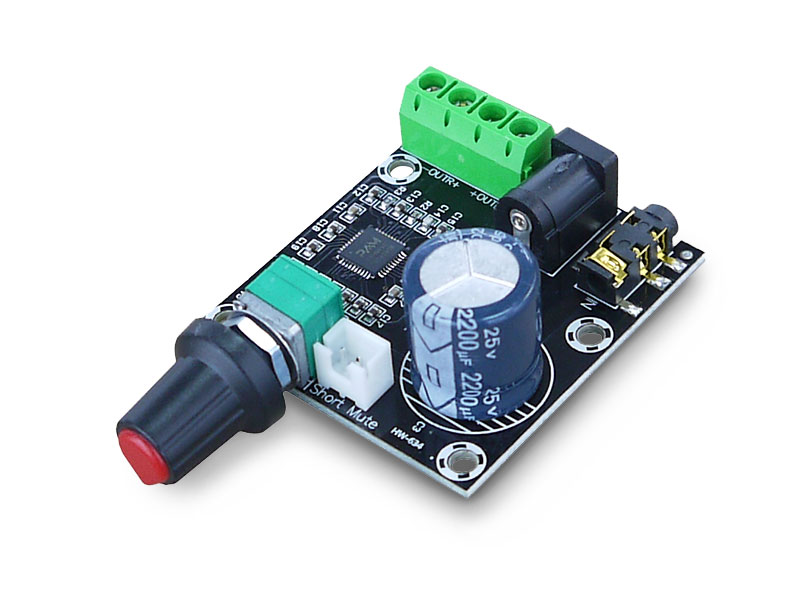

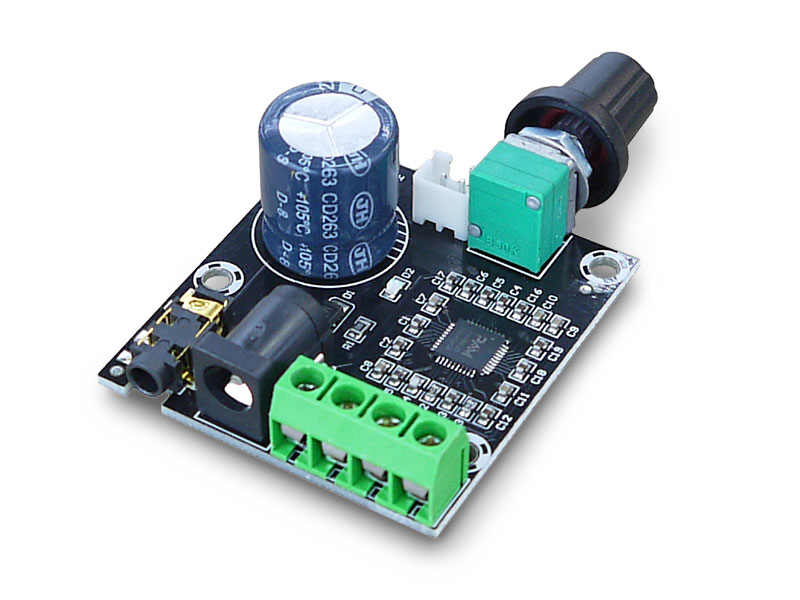

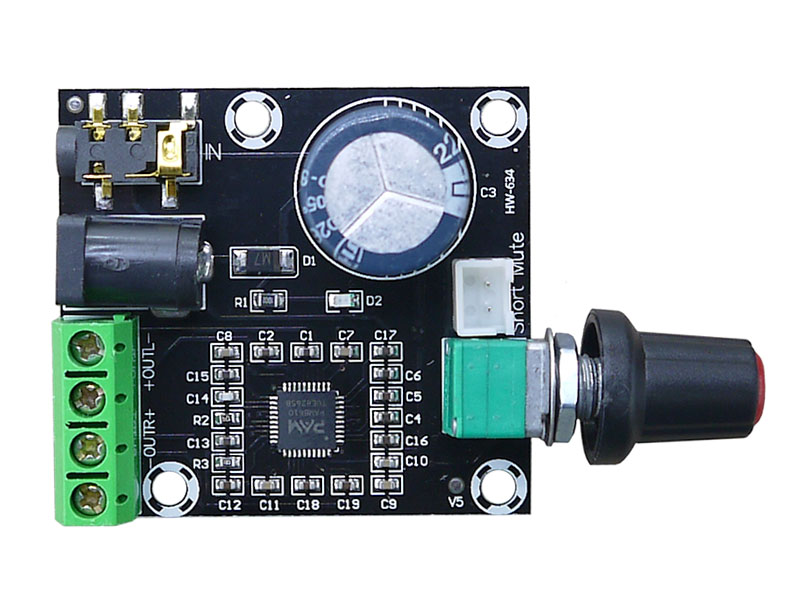

Аудио стерео усилитель на базе PAM 8610 (XH-M120/HW-634)

Технические характеристики:

Класс усиления звуковой частоты: D
Напряжение питания: 6-15В постоянного тока (номинально 12В)
Выходная мощность при входной частоте 1 кГц:
5 Вт при входном сопротивлении колонок 8 Ом (общее гармоническое искажение+шум = 0.1%)
8 Вт при входном сопротивлении колонок 8 Ом (общее гармоническое искажение+шум = 1%)
10 Вт при входном сопротивлении колонок 8 Ом (общее гармоническое искажение+шум = 10%)
15 Вт при входном сопротивлении колонок 4 Ом (общее гармоническое искажение+шум = 10%)
Ток потребляемый без нагрузки: до 30 мА
Ток потребляемый в спящем режиме: до 10 мкА (при соединённых выводах «SW»)
Допустимый коэффициенты пульсаций источника питания: -60 дБ.
Отношение сигнал шум: 80 дБ.
Температура срабатывания защиты от перегрева: 150 °C.
Защита от переполюсовки питания встроена
Полоса воспроизводимых частот: 20Гц- 15кГц
Размеры: 45х48х18 мм

Стерео аудио усилитель мощности PAM8610 — это небольшой оконечный усилитель сигнала звуковой частоты класса D, с выходной мощностью по 15 Вт на каждый канал и низким уровнем шума.
Выход усилителя подключается непосредственно к колонкам для воспроизведения звука.
Усилитель построен на базе чипа PAM8610, который отличается высокой производительностью, малыми габаритами, наличием системы подавления шумов и защиты от перегрева, и короткого замыкания. Данные чипы используются в плоских телевизорах, акустических системах, DVD-плеерах, игровых приставках и т.д. На плате выводы чипа VOLUME (вход напряжения регулировки усиления), VREF (максимальное напряжение регулировки усиления) и AVDD (выход 5 В постоянного тока) соединены между собой, следовательно, установлен максимальный коэффициент усиления.
