Радиопередатчик ESP-04 ESP8266 Serial WiFi CTTL10115

WiFi модуль беспроводной связи ESP-04 на современном чипе ESP8266EX

В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас практически везде окружают сети беспроводной связи, предлагающие нам возможность осуществления передачи и приёма различного рода данных повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, часто встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Подхватив тенденцию развития беспроводных сетей, разработчики разнообразной электронной техники всё больше внедряют в свои продукты средства удалённого обмена данными, и учат их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).

Модули на чипе ESP8266 завоевали заслуженную популярность среди разработчиков собственных электронных проектов благодаря низкой ценовой категории и наличием основного полноценного функционала. ESP-04 самодостаточен и лёгок в настройке. Он способен выполнять все базовые операции приёмо-передачи по технологии WiFi. Пользователю достаточно выбрать требуемую конфигурацию модуля под поставленную задачу. Антенна может быть изготовлена в произвольном виде при проектировании.

Наличие встроенной памяти позволяет ESP8266-04 работать практически автономно и в некоторых случаях не зависеть от дополнительных внешних микроконтроллеров. Конструктивно, ESP-8266EX представляет собой не программируемый контроллер, связанный с отдельной интегрированной в модуль микросхемой флеш-памяти, в которую записываются прошивается и пользовательские данные.

Технические данные

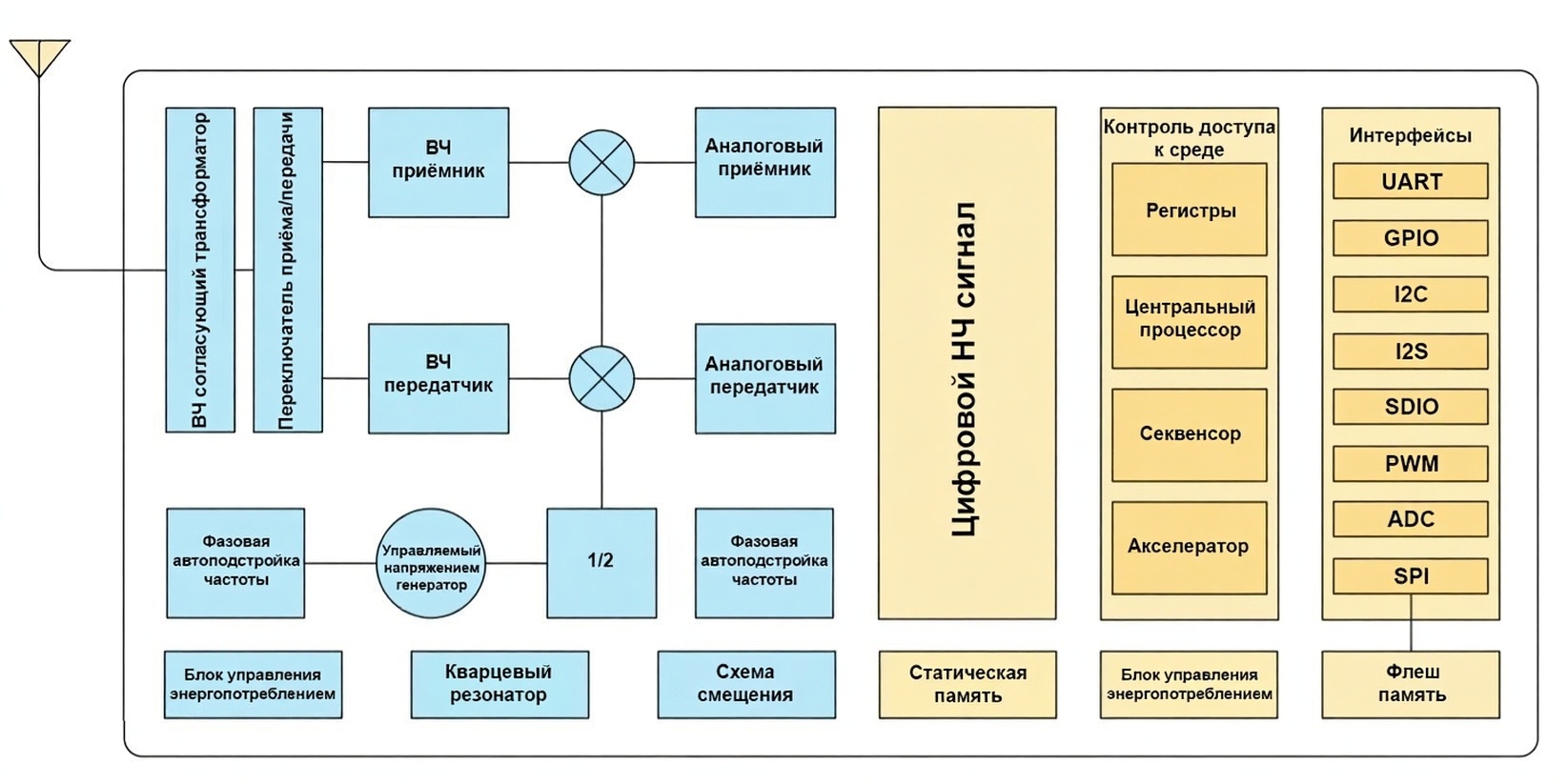

ESP8266EX функциональная блок-схема

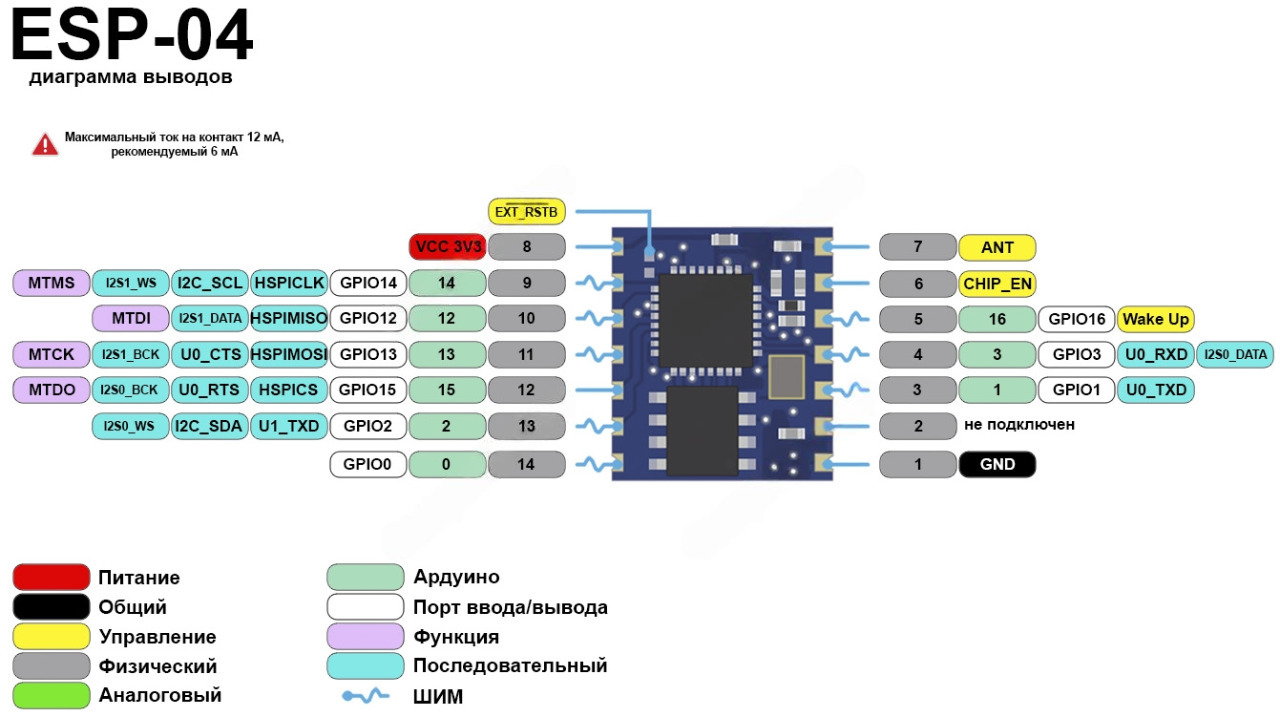

Диаграмма выводов ESP-04 (распиновка)

Модуль ESP-04 обладает цифровыми выводами (контакты 3-5, 9-14) общего назначения, работающими с логикой напряжений "1" и "0". Под единицей подразумевается входящее/исходящее напряжение +0.75*Vin-3.6 вольта, называемое высоким сигналом. Под нулём - входящее/исходящее напряжение -0.3-0.25*Vin вольт, называемое низким сигналом. Каждый вывод может быть смультиплексирован с различными интерфейсами (I2C, HSPI, I2S, UART, ШИМ). Рекомендуемый ток отдельного вывода составляет 6 миллиампер, предельный ток - 12 миллиампер.

Примечание! Избегайте превышение значений максимального тока более 12 миллиампер и напряжения более 3.3 вольта, способного повредить микроконтроллер.

Специальные функции:

Энергосбережение

За исключением стандартных режимов полного функционирования и выключенного состояния, модуль ESP-04 поддерживает энергосберегающие режимы, предназначенные для каждого определённого случая.

1. Modem-sleep — настраивается для приложений, использующих функции ШИМ или I2S, заставляющие процессор работать. В случаях, когда WiFi-связь установлена и передача данных не требуется, схема Wi-Fi модема может быть отключена для экономии энергии. Например, в режиме DTIM3, когда ESP8266 "спит" 300 миллисекунд и просыпается на 3 миллисекунды для приёма от точки доступа пакетов беспроводных Маяков (Beacon), общее потребление тока составляет около 20мА.;
2. Light-sleep — используется в задачах, в которых поддерживается соединение Wi-Fi и передача данных не требуется, при этом процессор может быть приостановлен. Например, режим коммутатора Wi-Fi. Общее среднее потребление тока составляет около 2 мА.;
3. Deep-sleep — глубокий сон оптимален для приложений, которые не требуют подключения Wi-Fi и передают данные c большими задержками по времени. К таким задачам относятся датчики температуры, выполняющие измерения каждые 100 секунд. Например, когда ESP8266EX "спит" 300 секунд и просыпается для соединения с точкой доступа (около 0.3-1 секунды), общее среднее потребление тока намного меньше 1 мА.;

Режимы запуска модулей серии ESP

Значения "Высокий" и "Низкий" - уровень сигнала на входе соответствующего контакта.

Добавление платформы ESP8266 в среду разработки ARDUINO IDE

Установка совместимых библиоек для корректной работы с платформой ESP8266EX аналогично всему модульному ряду ESP. Пример настройки редактора ARDUINO IDE для ESP8266EX приведён в описании модуля ESP-01.

АТ команды ESP8266

В разделе расположены документы, содержащие полный перечень АТ инструкций ESP8266 с подробным описанием для каждой из них. Все команды разделены на три основные группы:

1. Основные АТ команды;
2. WiFi AT команды;
3. TCP/IP AT команды;

АТ инструкции ESP8266 v1.5.4 (англ., PDF)

AT инструкции ESP8266 v3.0.2 (англ., PDF)

АТ команды ESP8266 в примерах v1.3 (англ., PDF)

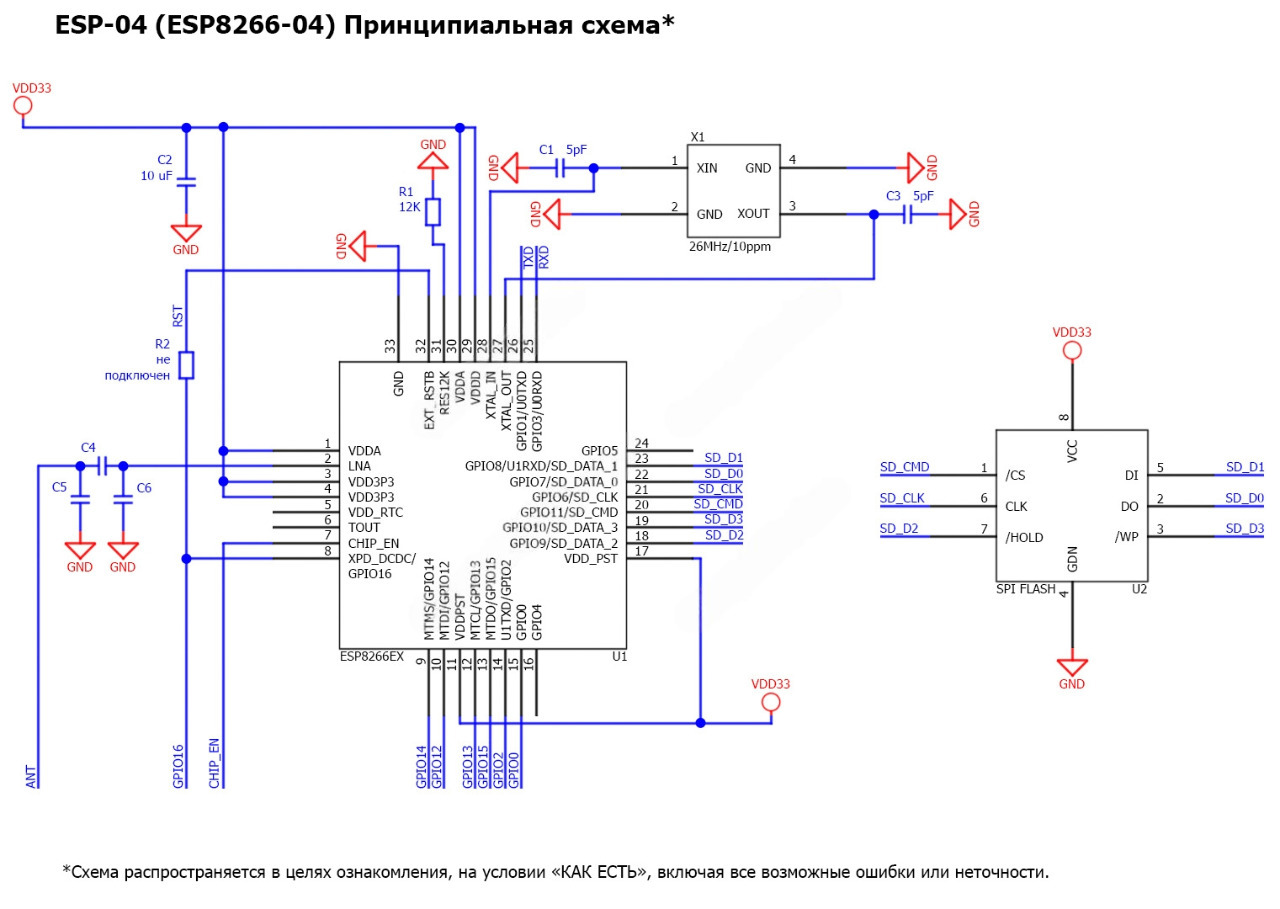

Принципиальная схема ESP-04 (ESP8266-04)

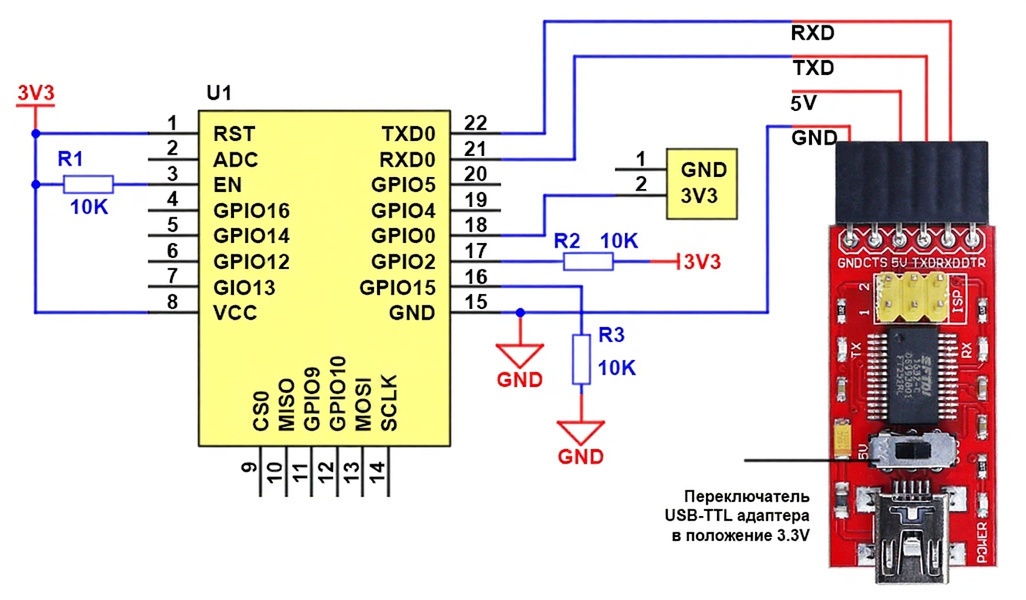

Минимальная рекомендуемая схема подключения

Техническая информация
