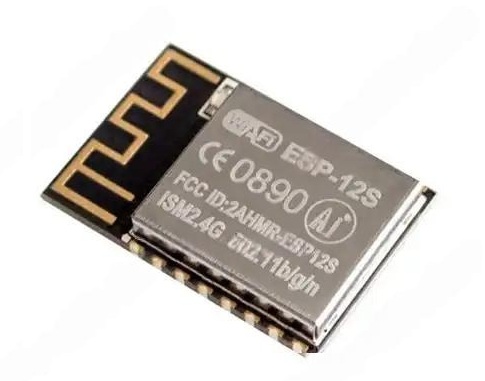

Радиопередатчик ESP-12S ESP8266 Serial WiFi

В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас практически везде окружают сети беспроводной связи, предлагающие нам возможность осуществления передачи и приёма различного рода данных повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильных телефонах и планшетах. Подхватив тенденцию развития беспроводных сетей, разработчики разнообразной электронной техники всё больше внедряют в свои продукты средства удалённого обмена данными, и учат их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).

Модуль беспроводной связи ESP-12S предлагает разработчику полноценное завершённое автономное сетевое решение WiFi в компактном исполнении. Он построен на модифицированном чипе ESP8266EX по архитектуре SoC (система на одном кристалле), основой которого стал 32-битный микропроцессор Tensilica L106 с ультра-низким энергопотреблением, поддерживающий частоты 80МГц и 160МГц, имеющий встроенные 16-битные инструкции и функции RTOS (операционная система реального времени) — Wi-Fi Direct (P2P), soft-AP.

Технические характеристики

ESP8266EX функциональная блок-схема

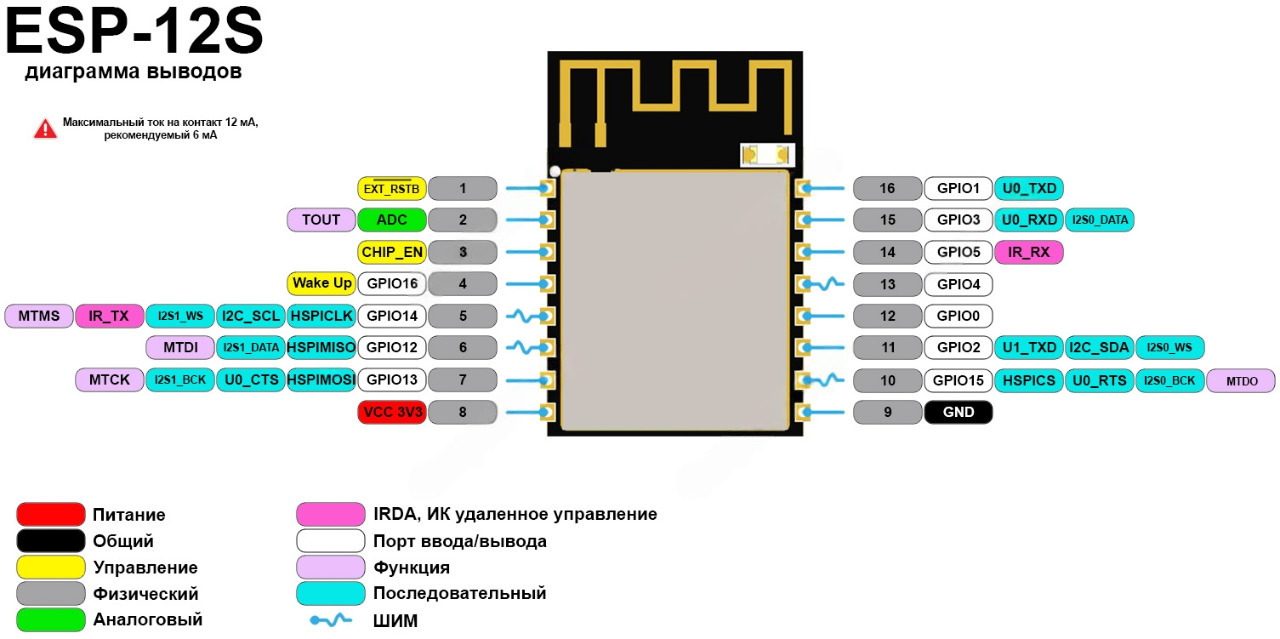

Диаграмма выводов ESP-12S (распиновка)

Модуль ESP-12S обладает цифровыми выводами (контакты 4-7, 10-16) общего назначения, работающими с логикой напряжений "1" и "0". Под единицей подразумевается входящее/исходящее напряжение +0.75*Vin-3.6 вольта, называемое высоким сигналом. Под нулём - входящее/исходящее напряжение -0.3-0.25*Vin вольт, называемое низким сигналом. Некоторые выводы имеют встроенные подтягивающие или стягивающие резисторы. Большинство контактов могут быть смультиплексированы с различными интерфейсами (I2C, I2S, HSPI, UART, ШИМ, IrDA). Рекомендуемый ток отдельного вывода составляет 6 миллиампер, предельный ток - 12 миллиампер.

Примечание! Избегайте превышения значения максимального тока, способного повредить микроконтроллер.

Единственный вывод ADC наделён аналого-цифровым преобразователем (контакт 2), позволяющим определять входящее напряжение в диапазоне от 0 до 1 вольта, делящееся в цифровом соотношении на 1024 возможных значения (0..1023). Разрядность АЦП - 10 бит.

Специальные функции:

Энергосбережение

За исключением стандартных режимов полного функционирования и выключенного состояния, модуль ESP-12S поддерживает энергосберегающие режимы, предназначенные для каждого определённого случая.

1. Modem-sleep — настраивается для приложений, использующих функции ШИМ или I2S, заставляющие процессор работать. В случаях, когда WiFi-связь установлена и передача данных не требуется, схема Wi-Fi модема может быть отключена для экономии энергии. Например, в режиме DTIM3, когда ESP8266 "спит" 300 миллисекунд и просыпается на 3 миллисекунды для приёма от точки доступа пакетов беспроводных Маяков (Beacon), общее потребление тока составляет около 20мА.;
2. Light-sleep — используется в задачах, в которых поддерживается соединение Wi-Fi и передача данных не требуется, при этом процессор может быть приостановлен. Например, режим коммутатора Wi-Fi. Общее среднее потребление тока составляет около 2 мА.;
3. Deep-sleep — глубокий сон оптимален для приложений, которые не требуют подключения Wi-Fi и передают данные c большими задержками по времени. К таким задачам относятся датчики температуры, выполняющие измерения каждые 100 секунд. Например, когда ESP8266EX "спит" 300 секунд и просыпается для соединения с точкой доступа (около 0.3-1 секунды), общее среднее потребление тока намного меньше 1 мА.;

Режимы запуска модулей серии ESP

Значения "Высокий" и "Низкий" - уровень сигнала на входе соответствующего контакта.

Добавление платформы ESP8266 в среду разработки ARDUINO IDE

Установка совместимых приложений для корректной работы с платформой ESP8266EX аналогично всему модульному ряду ESP. Пример настройки редактора ARDUINO IDE для ESP8266EX приведён в описании модуля ESP-01.

АТ команды ESP8266

В разделе расположены документы, содержащие полный перечень АТ инструкций ESP8266 с подробным описанием для каждой из них. Все команды разделены на три основные группы:

1. Основные АТ команды;
2. WiFi AT команды;
3. TCP/IP AT команды;

АТ инструкции ESP8266 v1.5.4 (англ., PDF)

AT инструкции ESP8266 v3.0.2 (англ., PDF)

АТ команды ESP8266 в примерах v1.3 (англ., PDF)

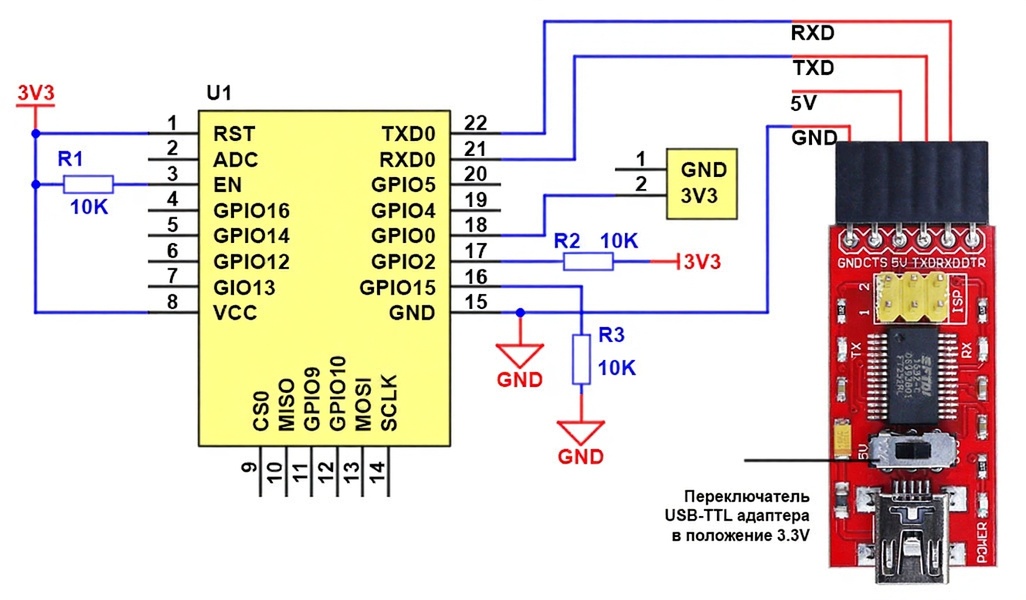

Минимальная рекомендуемая схема подключения
