Радиопередатчик ESP-08S ESP8266 Serial WiFi

Код товара: CTTL13014
Есть в наличии Есть в наличии
Радиопередатчик ESP-08S ESP8266 Serial WiFi
480 c
480 c
В корзину
Работаем без НДС
В корзину
Работаем без НДС

Радиопередатчик ESP-08S ESP8266 Serial WiFi

Обратите внимание! Эта модель снята с производства.


ESP-08S современный модуль радиопередатчика по технологии беспроводной связи WiFi на основе чипа ESP8266EX


В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас уже практически везде окружают разнообразные сети беспроводной связи, предлагающие нам возможность отправлять в Интернет или принимать из него различного рода цифровые данные, будь то музыкальные треки, фотографии, файлы с видеорядом или иную полезную информацию повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, часто встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Стоит упомянуть о том, что технология беспроводной связи WiFi широкими шагами углубляется в контекст систем видеонаблюдения, а также неустанно набирает обороты по интеграции в бытовой и промышленной электронике. Подхватив тенденцию развития, производители разнообразной "умной" техники стараются усовершенствовать наш быт средствами удалённого обмена данными, внедряют технологию в свои продукты, одновременно обучая их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).

Модули на чипе ESP8266 завоевали заслуженную популярность среди разработчиков собственных электронных проектов благодаря низкой ценовой категории и наличием основного полноценного функционала. ESP-08S самодостаточен и лёгок в настройке. Он способен выполнять все базовые операции приёмо-передачи по технологии WiFi. Пользователю достаточно выбрать требуемую конфигурацию модуля под поставленную задачу. Плата ESP-08S пришла на замену предыдущей модели ESP-08, в которую разработчики внесли ряд изменений с целью снижения энергопотребления. Как и в прошлой версии, габариты остались небольшими. Светодиодный индикатор питания убран из схемы модуля. Флеш-память увеличена с 1 до 4 МБайт. Верхняя сторона модуля оборудована металлическим кожухом, защищающим внутренние электронные компоненты от возможных электрических помех.

Наличие встроенной памяти позволяет ESP8266-08S работать практически автономно и не зависеть от дополнительных внешних микроконтроллеров. Конструктивно, ESP-8266EX представляет из себя микроконтроллер, напрямую связанный с интегрированной в модуль микросхемой флеш-памяти, в которую прошивается исполняемый скетч.

Технические данные

  • Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит;
  • Рабочее напряжение: 3.3 В;
  • Поддерживаемое напряжение: 3.0 - 3.6 В;
  • Рабочий ток: 71-80 мА;
  • Максимальный ток: 500 мА;
  • Ток неглубокого сна: 2 мА;
  • Ток глубокого сна: 0.02 мА;
  • Флеш-память: 32 МБит / 4 МБайт;
  • Протоколы WiFi: 802.11 b/g/n;
  • Диапазон частот: 2.4ГГц-2.5ГГЦ (2400М-2483.5М);
  • Режимы WiFi: Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP);
  • Защита: WPA-PSK, WPA2-PSK;
  • Шифрование: WEP, TKIP, AES;
  • Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP;
  • Выводы общего назначения (вход/выход, GPIO): 11;
  • Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6мА;
  • Аналоговые входы: 1, 10-бит;
  • ШИМ выходы: 4;
  • Технология STBC, 1x1 MIMO, 2x1 MIMO;
  • Выходная мощность в режиме 802.11b: +20dBm;
  • Интерфейсы: UART, HSPI, I2C, I2S, IrDA, GPIO, ШИМ;
  • Интегрированные переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности;
  • Интегрированные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования;
  • Антенна WiFi: нет, отдельный вывод под внешнюю;
  • Поддержка файловой системы SPIFFS;
  • Поддержка функций Smart Link для устройств на Andriod и iOS;
  • Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки;
  • Шаг между контактами: 2.00 мм;
  • Светодиодная индикация: GPIO2;
  • Рабочая температура: -40°...+85°;
  • Размеры: 18.3 х 16.0 х 3 мм;

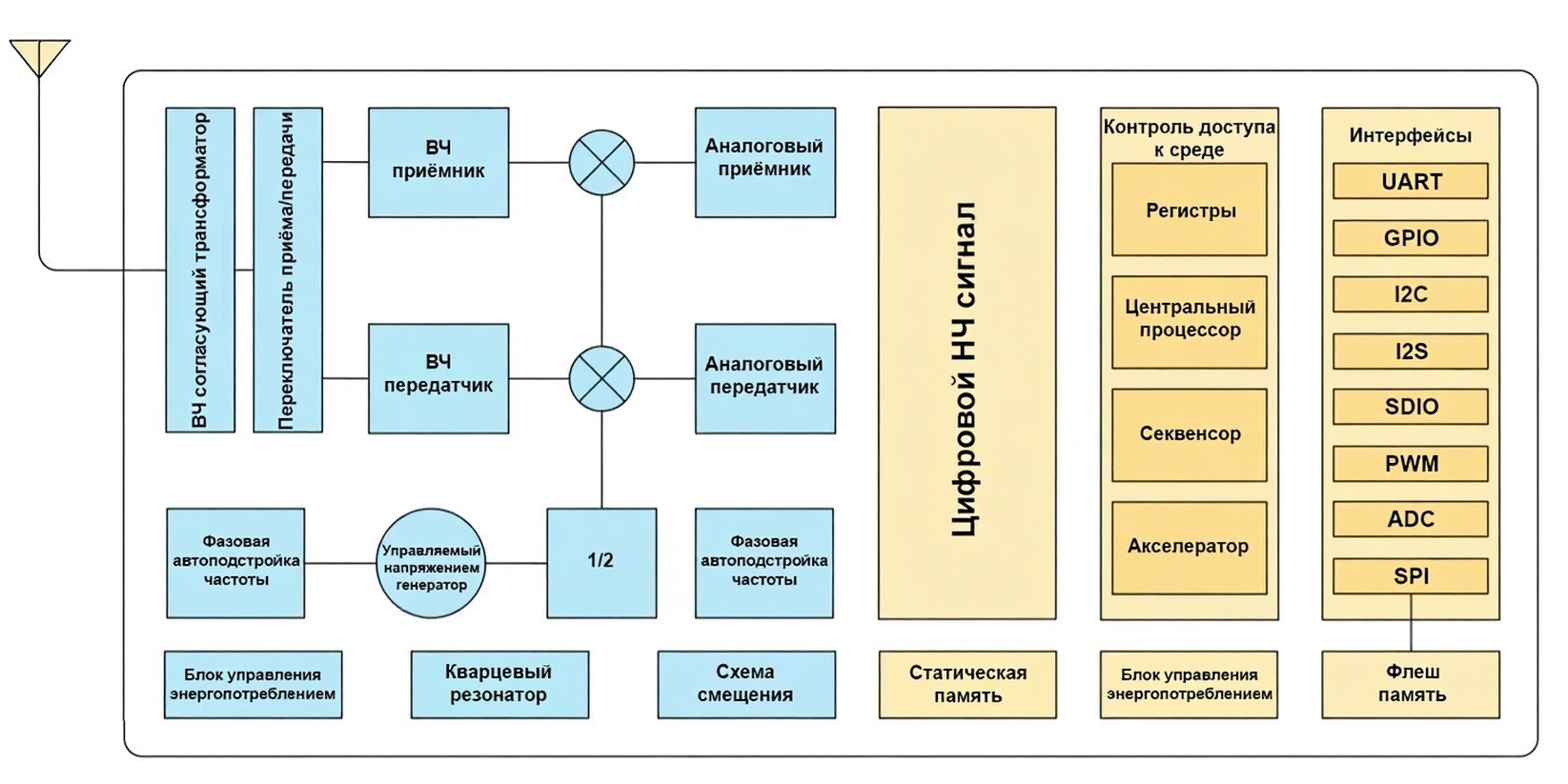

  • ESP8266EX функциональная блок-схема


      ESP8266EX функциональная блок-схема

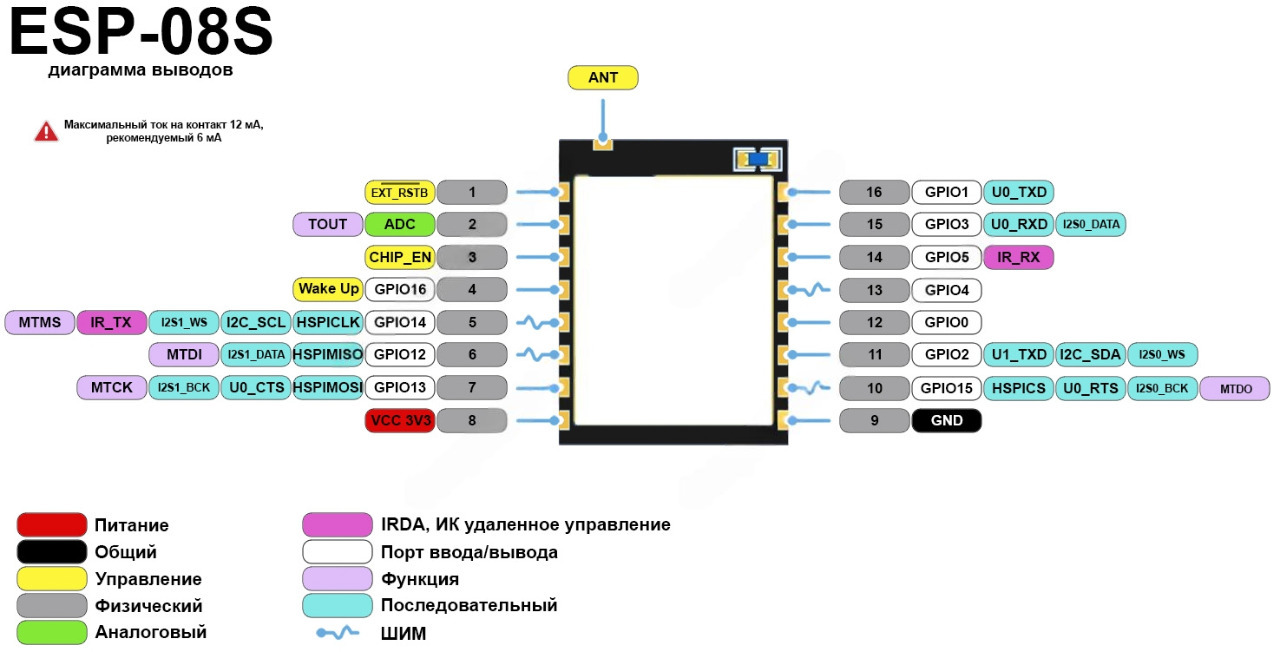

    Диаграмма выводов ESP-08S (распиновка)


    Модуль ESP-08S обладает цифровыми выводами (контакты 4-7, 10-16) общего назначения, работающими с логикой напряжений "1" и "0". Под единицей подразумевается входящее/исходящее напряжение +0.75*VDD - 3.6 вольта, называемое высоким сигналом. Под нулём - входящее/исходящее напряжение -0.3 - 0.25*VDD вольт, называемое низким сигналом. Каждый вывод может быть смультиплексирован с различными интерфейсами (I2C, I2S, UART, ШИМ, IrDA). Рекомендуемый ток отдельного вывода составляет 6 миллиампер, предельный ток - 12 миллиампер.

    Примечание! Избегайте превышения значения максимального тока, способного повредить микроконтроллер.

    Единственный вывод ADC наделён аналого-цифровым преобразователем (контакт 2), позволяющим определять входящее напряжение в диапазоне от 0 до 1 вольта, делящееся в цифровом соотношении на 1024 возможных значения (0..1023). Разрядность АЦП - 10 бит.

  • EXT_RSTB (RST, RESET) — контакт перезапуска модуля, активен при низкоуровневом сигнале;
  • ADC — Аналого-цифровой преобразователь (АЦП). Диапазон входного напряжения 0-1 В, диапазон значений 0-1023;
  • CHIP_EN (CH_PD, CH_PU) — контакт включения модуля в рабочий режим. Активен при высокоуровневом сигнале;
  • GPIO16 — контакт общего назначения, ввод/вывод данных. Соединение с выводом EXT_RSTB выводит модуль из режима глубокого сна;
  • GPIO14, GPIO12, GPIO13, GPIO15, GPIO2, GPIO0, GPIO4, GPIO5, GPIO3, GPIO1  — контакт общего назначения, ввод/вывод данных. Переназначаемый на другие функции. В среде разработки Ардуино выводы определяются по нумерации, GPIO1 = 1 и т.д.;
  • VCC — контакт питания модуля, напряжение 3.0-3.6 В;
  • GND — общий, заземление;
  •   Функциональное назначение выводов ESP-03 распиновка

    Специальные функции:

  • Асинхронный последовательный интерфейс UART из 2х линий, устанавливает связь с другими устройствами по шине UART:
  • UART0_RX — контакт GPIO3;
  • UART0_TX — контакт GPIO1;
  • UART0_RTS — контакт GPIO15;
  • UART0_CTS — контакт GPIO13;
  • UART1_TX — контакт GPIO2, может использоваться для вывода отладочной информации;
  • Подключение других устройств к выводам осуществляется по схеме RX->TX, TX->RX.;
  • Двунаправленный последовательный интерфейс IIC/I2C, позволяет коммутировать внешние датчики, сенсоры, дисплеи т.д.:
  • SDA — контакт GPIO2;
  • SCL — контакт GPIO14;
  • Последовательный периферийный интерфейс HSPI, допускает подключение внешней памяти SPI Flash, дисплеев, микроконтроллеров:
  • CS - контакт GPIO15;
  • MISO - контакт GPIO12;
  • MOSI - контакт GPIO13;
  • CLK - контакт GPIO14;
  • Коммутация с другими устройствами осуществляется по схеме CS->CS, CLK->CLK, MISO->MOSI, MOSI->MISO;
  • ШИМ — выводы GPIO4, GPIO12, GPIO14, GPIO15 с разрядностью до 14-бит;
  • Интерфейс электрической последовательной шины I2S. В основном, служит для сбора, обработки и передачи аудиоданных, или для приёма/передачи последовательных данных по двум раздельным шинам:
  • I2S1_DATA — приём, контакт GPIO12;
  • I2S1_BCK — приём, контакт GPIO13;
  • I2S1_WS — приём, контакт GPIO14;
  • I2S0_BCK — передача, контакт GPIO15;
  • I2S0_DATA — передача, контакт GPIO3;
  • I2S0_WS — передача, контакт GPIO2;
  • Периферийный интерфейс IrDA (ИК дистанционное управление), реализуемый на программном уровне. Предназначен для модуляции несущей частоты 38кГц, демодуляции или кодирования NEC. Дальность передачи сигнала составляет около 1м:
  • IR_Tx — контакт GPIO14;
  • IR_Rx — контакт GPIO5;
  • Индикация — красный светодиод, активен при подачи питания на модуль; синий светодиод, активен при сигнале низкого уровня на контакте GPIO2;

  • Энергосбережение


    За исключением стандартных режимов полного функционирования и выключенного состояния, модуль ESP-08S поддерживает энергосберегающие режимы, предназначенные для каждого определённого случая.

    1. Modem-sleep — настраивается для приложений, использующих функции ШИМ или I2S, заставляющие процессор работать. В случаях, когда WiFi-связь установлена и передача данных не требуется, схема Wi-Fi модема может быть отключена для экономии энергии. Например, в режиме DTIM3, когда ESP8266 "спит" 300 миллисекунд и просыпается на 3 миллисекунды для приёма от точки доступа пакетов беспроводных Маяков (Beacon), общее потребление тока составляет около 20мА.;
    2. Light-sleep — используется в задачах, в которых поддерживается соединение Wi-Fi и передача данных не требуется, при этом процессор может быть приостановлен. Например, режим коммутатора Wi-Fi. Общее среднее потребление тока составляет около 2 мА.;
    3. Deep-sleep — глубокий сон оптимален для приложений, которые не требуют подключения Wi-Fi и передают данные c большими задержками по времени. К таким задачам относятся датчики температуры, выполняющие измерения каждые 100 секунд. Например, когда ESP8266EX "спит" 300 секунд и просыпается для соединения с точкой доступа (около 0.3-1 секунды), общее среднее потребление тока намного меньше 1 мА.;

    Режимы запуска модулей серии ESP


    Режим CHIP_EN GPIO15 GPIO0 GPIO2
    Загрузчик UART высокий низкий низкий высокий
    Запуск из флеш памяти высокий низкий высокий высокий
    Режим SDIO, не используется в Arduino высокий высокий не важно не важно

    Значения "Высокий" и "Низкий" - уровень сигнала на входе соответствующего контакта.


    Добавление платформы ESP8266 в среду разработки ARDUINO IDE


    Установка совместимых приложений для корректной работы с платформой ESP8266EX аналогично всему модульному ряду ESP. Пример настройки редактора ARDUINO IDE для ESP8266EX приведён в описании модуля ESP-01.


    АТ команды ESP8266


    В разделе расположены документы, содержащие полный перечень АТ инструкций ESP8266 с подробным описанием для каждой из них. Все команды разделены на три основные группы:

    1. Основные АТ команды;
    2. WiFi AT команды;
    3. TCP/IP AT команды;

    АТ инструкции ESP8266 v1.5.4 (англ., PDF)

    AT инструкции ESP8266 v3.0.2 (англ., PDF)

    АТ команды ESP8266 в примерах v1.3 (англ., PDF)

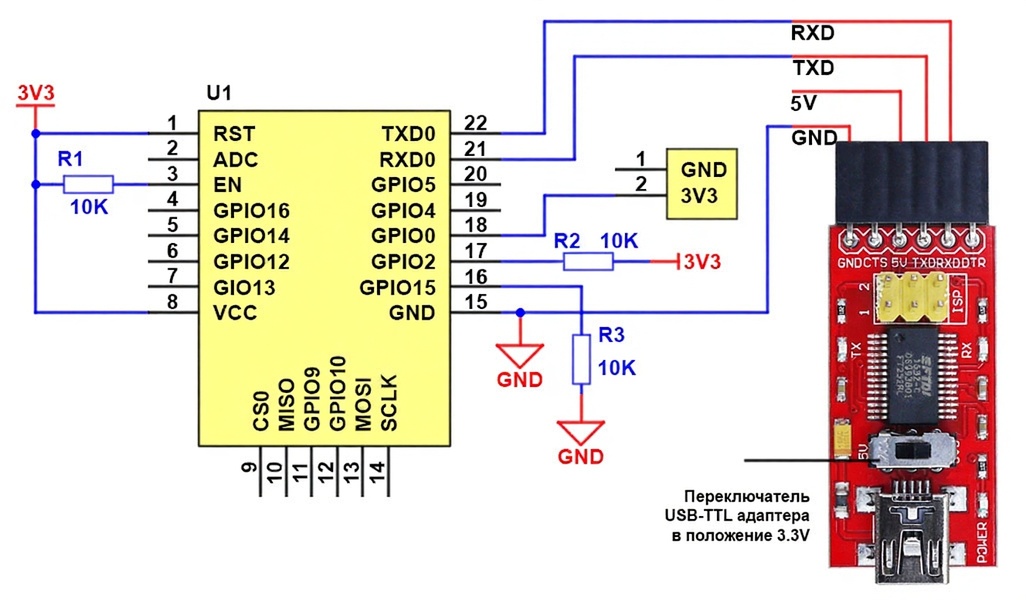

    Минимальная рекомендуемая схема подключения


      Минимальная схема подключения ESP-12S

    Техническая информация


  • Документация ESP-08S v1.0 (англ., PDF);
  • Документация ESP8266EX v1.0 (англ., PDF);

  • Полезные ссылки


  • Официальный сайт AI-Thinker;

  • ------------------
