ESP-WROOM-02 полнофункциональный контроллер беспроводной связи WiFi на современном чипе ESP8266EX
В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас уже практически везде окружают разнообразные сети беспроводной связи, предлагающие нам возможность отправлять в Интернет или принимать из него различного рода цифровые данные, будь то музыкальные треки, фотографии, файлы с видеорядом или иную полезную информацию повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, часто встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Стоит упомянуть о том, что технология беспроводной связи WiFi широкими шагами углубляется в контекст систем видеонаблюдения, позиционирования и безопасности, а также неустанно набирает обороты по интеграции в бытовой и промышленной электронике. Подхватив тенденцию развития, производители разнообразной "умной" техники стараются усовершенствовать наш быт средствами удалённого обмена данными, внедряют технологию в свои продукты, одновременно обучая их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).
Модули на чипе ESP8266 завоевали заслуженную популярность среди разработчиков собственных электронных проектов благодаря низкой ценовой категории и наличием основного полноценного функционала. Некоторые компании, выпускающие свои линейки продуктов модульного конструирования на базе микроконтроллеров, взяли WROOM за основу.

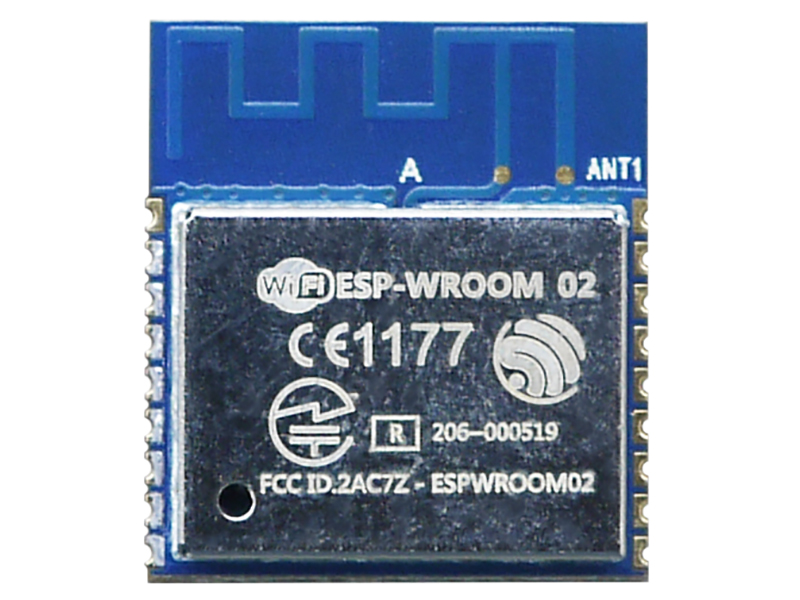

ESP-WROOM-02 самодостаточен и лёгок в настройке. Он способен выполнять все базовые операции приёмо-передачи по технологии WiFi. Пользователю достаточно выбрать требуемую конфигурацию модуля под поставленную задачу. Антенна разведена по краю печатной платы в виде зигзагообразной дорожки, контакта или разъёма для монтажа внешней антенны не предусмотрено. Верхняя сторона модуля оборудована металлическим кожухом, защищающим внутреннюю электронику от возможных электрических помех. Модель приёмопередатчика ESP-WROOM-02 Espressif Systems почти полностью повторяет плату ESP-13, выпущенную компанией AI-Thinker. Различают обе модели только размер программируемой памяти.
Благодаря присутствию в модуле внутренней флеш-памяти, WROOM 02 способен работать практически автономно и в ряде случаев не зависеть от дополнительных внешних управляющих устройств. Конструктивно, ESP-8266EX представляет из себя микроконтроллер, напрямую связанный с интегрированной в плату модуля микросхемой флеш-памяти, в которую записываются исполняемый скетч и прошивка.
Технические данные
ESP8266EX функциональная блок-схема

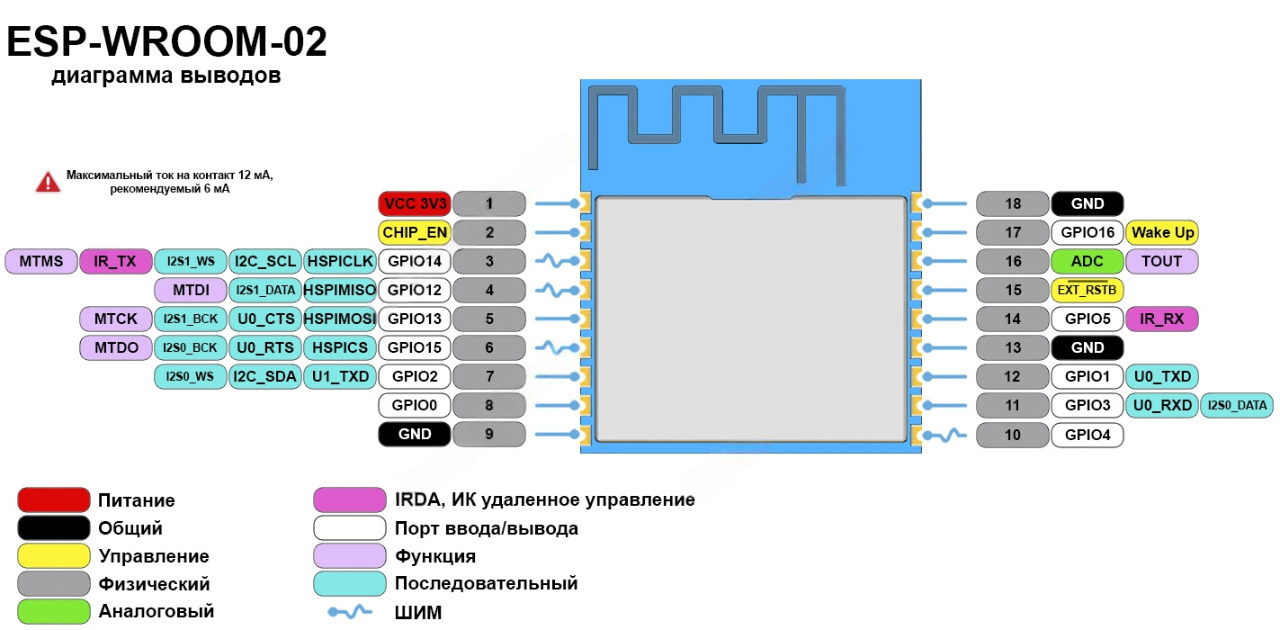

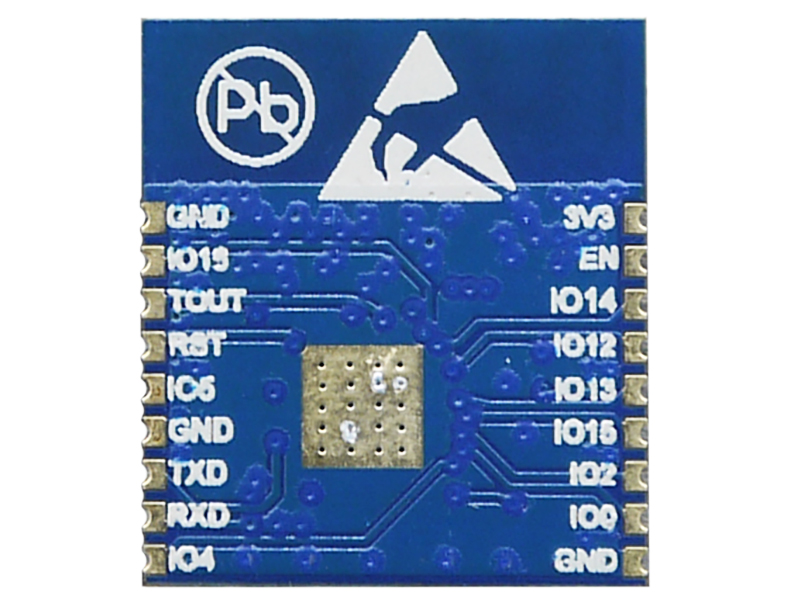

Распиновка ESP-WROOM-02 (Диаграмма выводов, WROOM-02 подключение)
Модуль ESP-WROOM-02 обладает цифровыми выводами (контакты 4-7, 9-14, 16-22) общего назначения, работающими с логикой напряжений "1" и "0". Под единицей подразумевается входящее/исходящее напряжение +0.75*Vin—3.6 вольта, называемое высоким сигналом. Под нулём - входящее/исходящее напряжение -0.3—0.25*Vin вольт, называемое низким сигналом. Некоторые выводы имеют встроенный подтягивающий или стягивающий резисторы (см.принципиальную схему). Большинство контактов могут быть смультиплексированы с различными интерфейсами (I2C, I2S, HSPI, UART, ШИМ). Рекомендуемый ток отдельного вывода составляет 6 миллиампер, предельный ток - 12 миллиампер.
Примечание! Избегайте превышение значений максимального тока более 12 миллиампер и напряжения более 3.3 вольта, способного повредить микроконтроллер.
Специальные функции:
Режимы энергосбережения ESP8266EX
За исключением стандартных режимов полного функционирования и выключенного состояния, модуль ESP-WROOM-02 поддерживает энергосберегающие режимы, предназначенные для каждого определённого случая.
Режимы запуска модулей серии ESP8266
| Режим |
CHIP_EN |
GPIO15 |
GPIO0 |
GPIO2 |
| Загрузка по шине UART |
высокий |
низкий |
низкий |
высокий |
| Загрузка из флеш памяти (нормальный режим) |
высокий |
низкий |
высокий |
высокий |
| Загрузка из SDIO, не используется в Arduino |
высокий |
высокий |
не важно |
не важно |
Значения "Высокий" и "Низкий" - уровень сигнала на входе соответствующего контакта.
Добавление платформы ESP8266 в среду разработки ARDUINO IDE
Установка совместимых библиотек для корректной работы с платформой ESP8266EX аналогично всему модульному ряду ESP. Пример настройки редактора ARDUINO IDE для ESP8266EX приведён в описании модуля ESP-01.
АТ команды ESP8266
В разделе расположены документы, содержащие полный перечень АТ инструкций ESP8266 с подробным описанием для каждой из них. Все команды разделены на три основные группы:
- Основные АТ команды;
- WiFi AT команды;
- TCP/IP AT команды;
АТ инструкции ESP8266 v1.5.4 (англ., PDF)
AT инструкции ESP8266 v3.0.2 (англ., PDF)
АТ команды ESP8266 в примерах v1.3 (англ., PDF)
