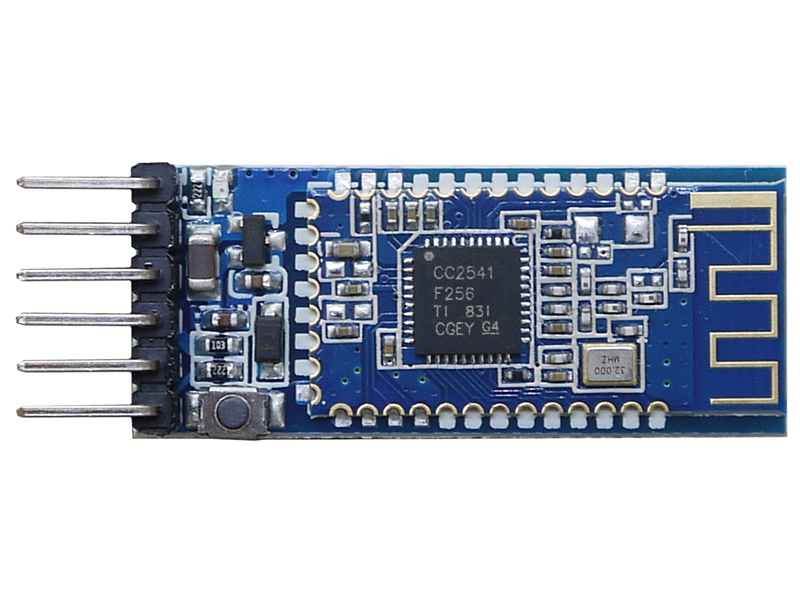

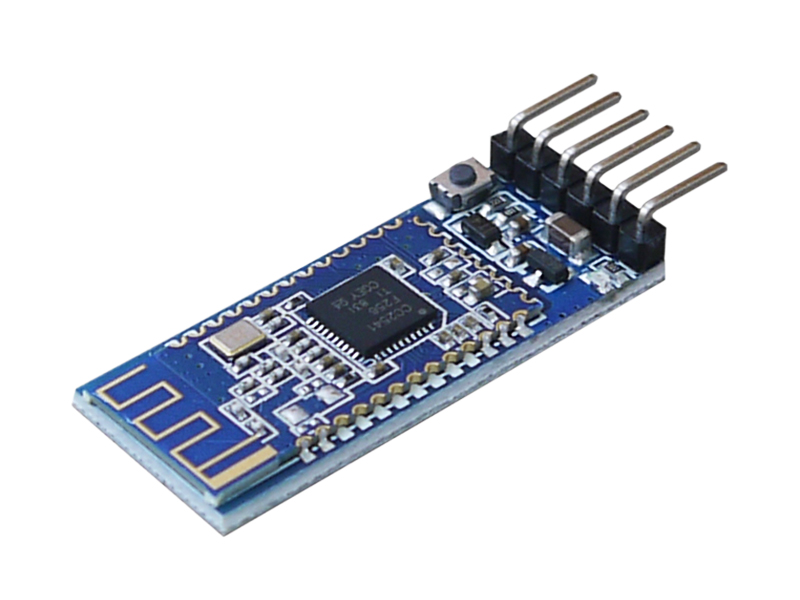

Модуль беспроводной передачи Bluetooth версии 4.0 AT-09 6 пин с КНОПКОЙ аналогичен HM-10

Описание

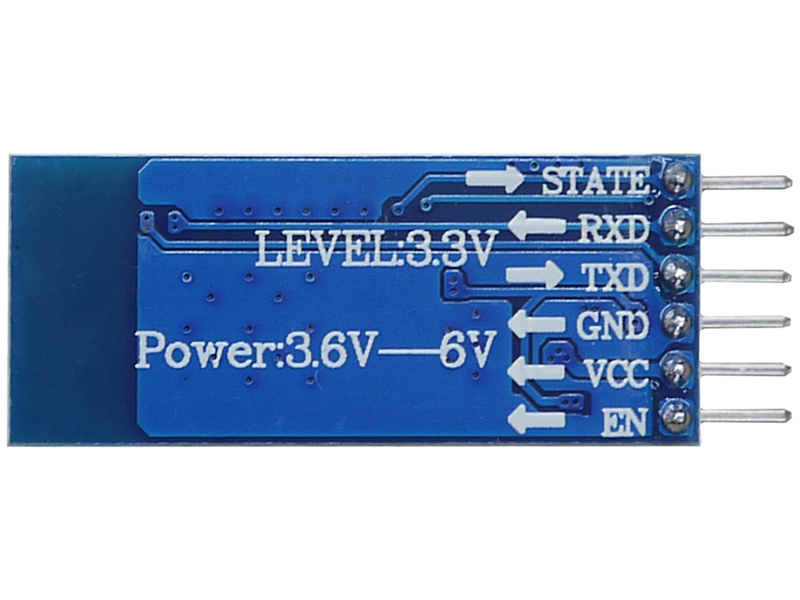

Модуль AT-09 с кнопкой предназначен для беспроводного соединения устройств в сетях Bluetooth. Модуль AT-09 поддерживает цифровые устройства связи компании Apple через специализированное ПО - Bluetooth Terminal 4.0 (Android), BLE Scanner 4.0 (iOS). Управление модулем осуществляется через последовательный порт UART, с помощью отправки простых текстовых АТ команд. В состоянии прозрачной передачи BT/BLE, прием АТ команд игнорируется. В модуле реализованы режимы сопряжения ведущий (Master) и ведомый (Slave). Статус сетевого соединения сопровожден индикацией: постоянное свечение LED-диода - связь установлена, мигнание - связь разорвана. Приемо-передатчик AT-09 поставляется установленным на несущей плате-адаптере со схемой согласования уровней 3.3В и 5В. Модуль имеет штыревые контакты с шагом 2.54мм для более удобной коммутации. Идентификаторы модуля AT-09 по умолчанию: имя BT05, пин-код: 123456.

Технические характеристики

Список АТ команд модуля BT/BLE AT-09

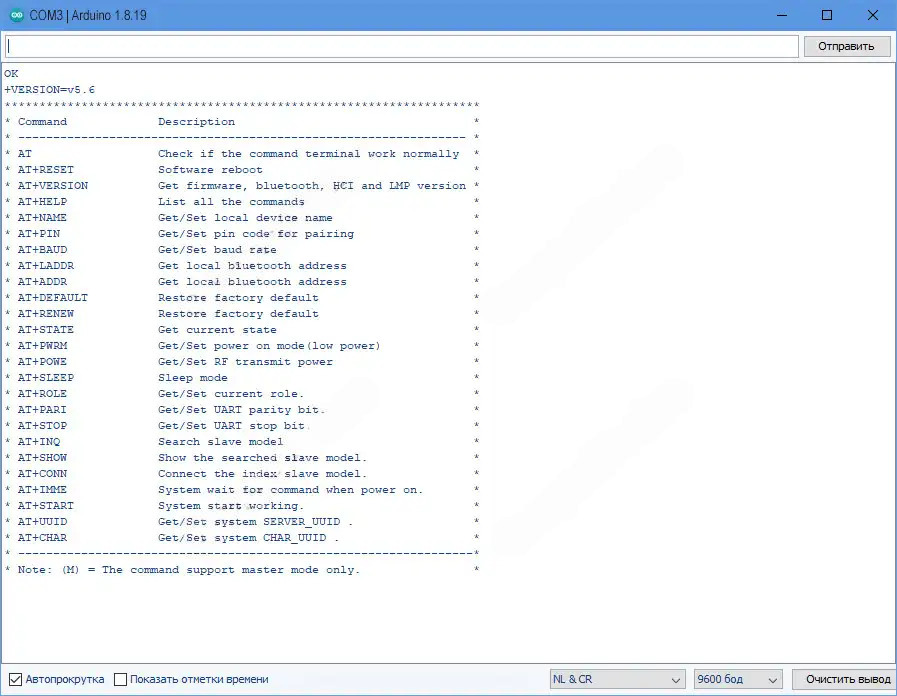

Список доступных функции AT-09 выводится в последовательный порт модуля командой AT+HELP

Особенности стоковой прошивки: специальнные символы = или ? не используются при вводе/чтении параметров АТ команды.

Пример #1

Запрос текущей роли (1-ведущий или 0-ведомый): AT+ROLE

Ответ: +ROLE0

Установка новой роли: AT+ROLE1

Ответ: +ROLE1

Пример #2

Запрос текущего имени: AT+NAME

Ответ: +NAME=BT05

Назначение нового имени (BlueLight): AT+NAMEBlueLight

Ответ: +NAME=BlueLight

Программное обеспечение

1. BLE Scanner 4.0 для iOS;
