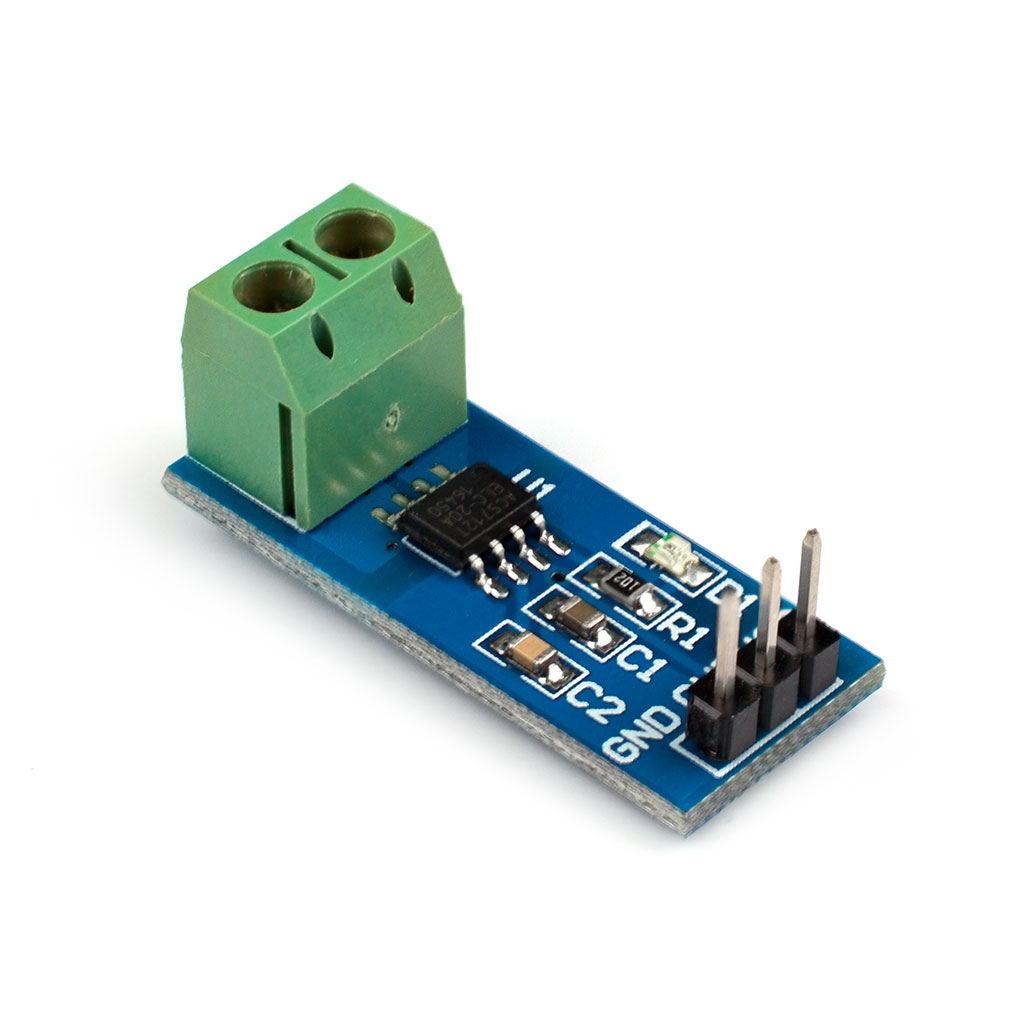

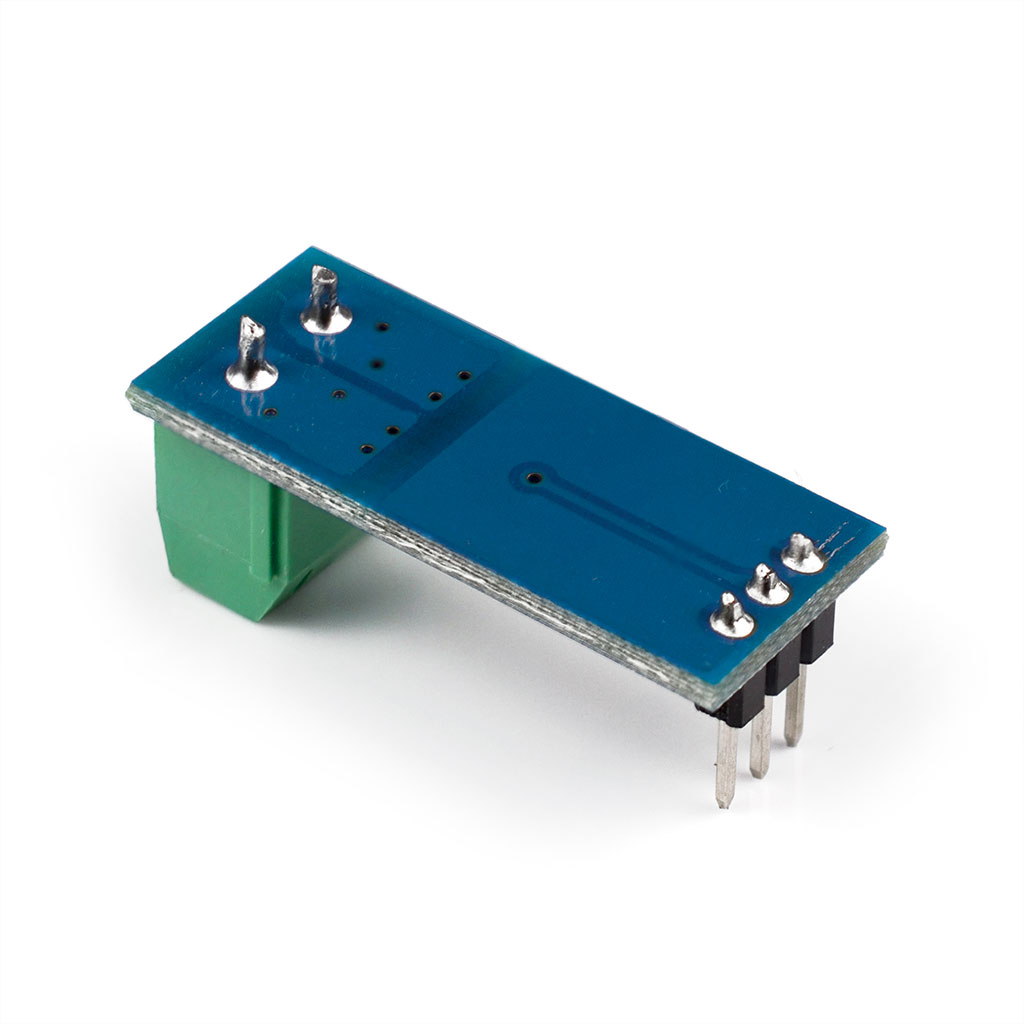

Датчик тока 20 Ампер ACS712
Код товара: CTTL10177
Есть в наличии| 130 c 293 c |
| 130 c 293 c |
 |
|
|
Модуль датчика тока ACS712 20A разработан на базе микросхемы ACS712, включающей в себя датчик Холла, обладающий высокой точностью. Диапазон измерения тока составляет от 0 до 20 ампер. Модуль возможно подключать к платам Raspberry Pi или Arduino, а также к любым платформам на AVR микроконтроллерах, благодаря встроенному резистивному делителю.
Датчик тока на 20 ампер позволяет отслеживать в проектах новых устройств превышение напряжения, перегрузки, нестабильный режим работы и снижение частоты. Он позволяет защитить другие устройства от короткого замыкания.
Принцип работы датчика основан на эффекте Холла, поэтому зависимость измеряемого тока от напряжения на выходе представляет собой линейный график. По этой же причине стоит избегать его использование вблизи магнитного поля.
Технические характеристики:
 |

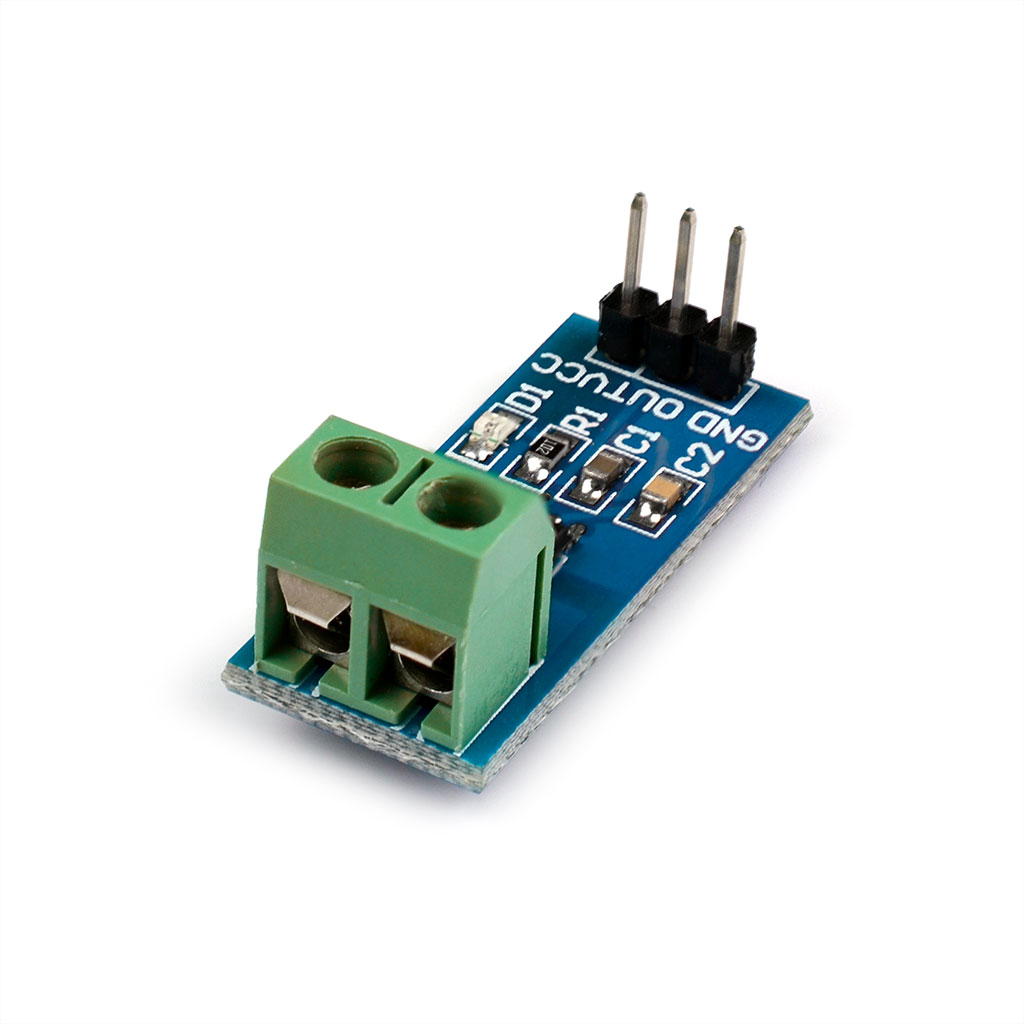

Подключение датчика тока ACS712 к плате Arduino
Для подключения ACS712 к плате Arduino используют 3 провода:
VCC – питание (опорное напряжение 5В)
GND – земля
OUT – сигнальный (подключается к аналоговому выводу контроллера Arduino)
Для измерения тока датчик подключается в разрыв цепи между источником питания и нагрузкой. При отсутствии тока на выходе датчика тока присутствует напряжение 2,5 вольт (может меняться в зависимости от температуры, для уточнения смотрите график "0 A Output Voltage versus Ambient Temperature" на странице 7 в приложенном datasheet), при изменении тока на 1 ампер значение напряжения на выходе меняется на 100 милливольт, в зависиммости от направления протекания тока. Например, при силе тока 10 ампер напряжение на выходе будет составлять 3,5 или 1,5 вольт в зависимости от направления протекания тока (см. график "Output Voltage versus Sensed Current" на странице 7 в приложенном datasheet)

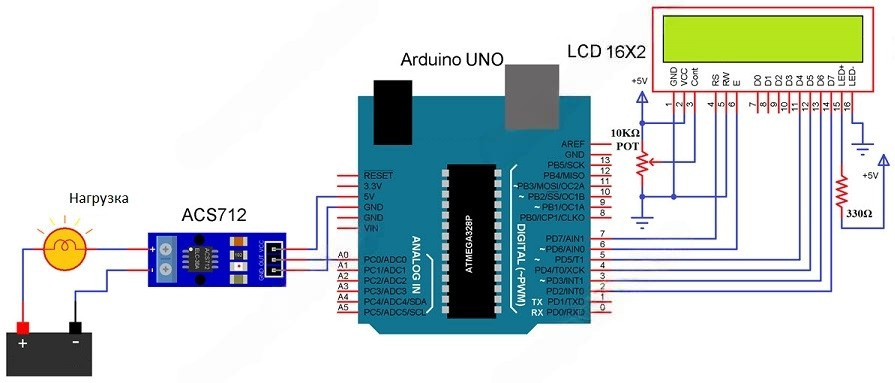

Принципиальная схема подключения датчика тока ACS712 к Arduino:
 |
------------------
СЕЕД10177:130
