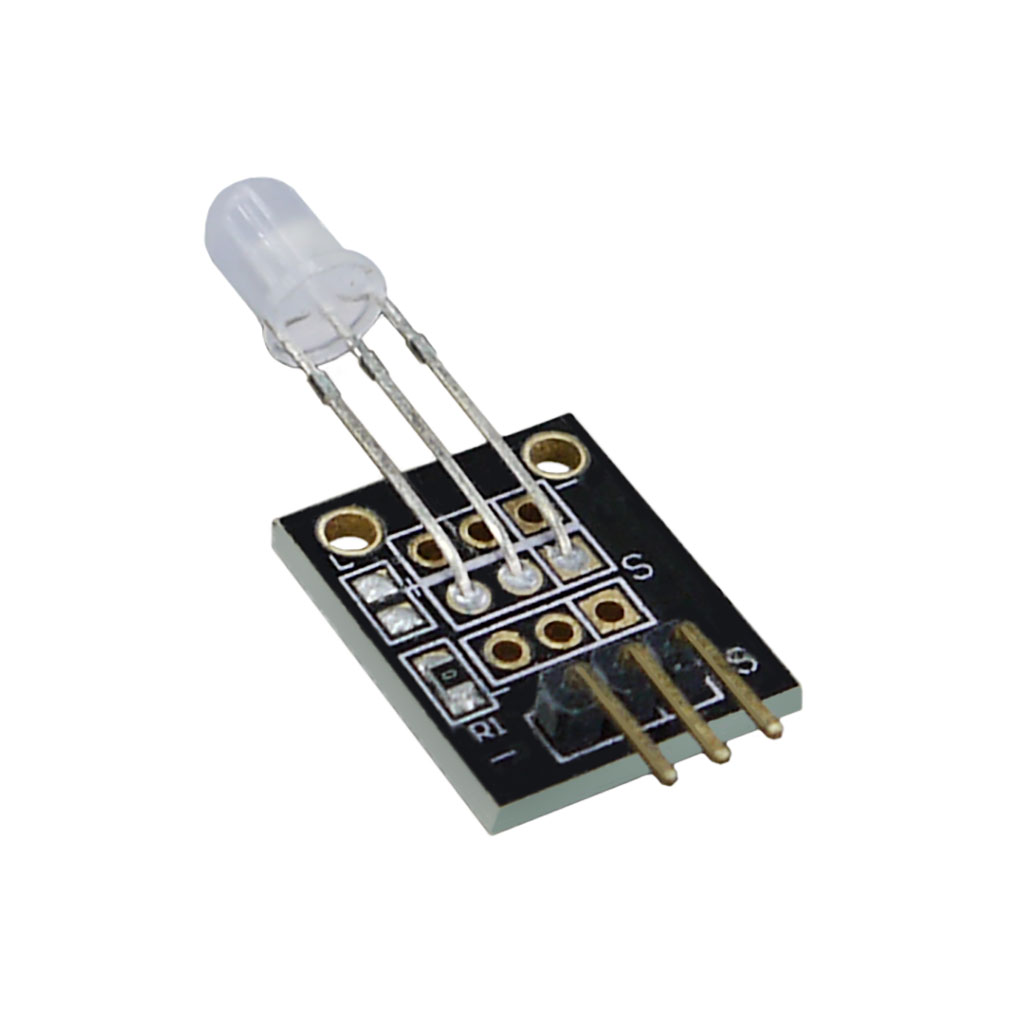

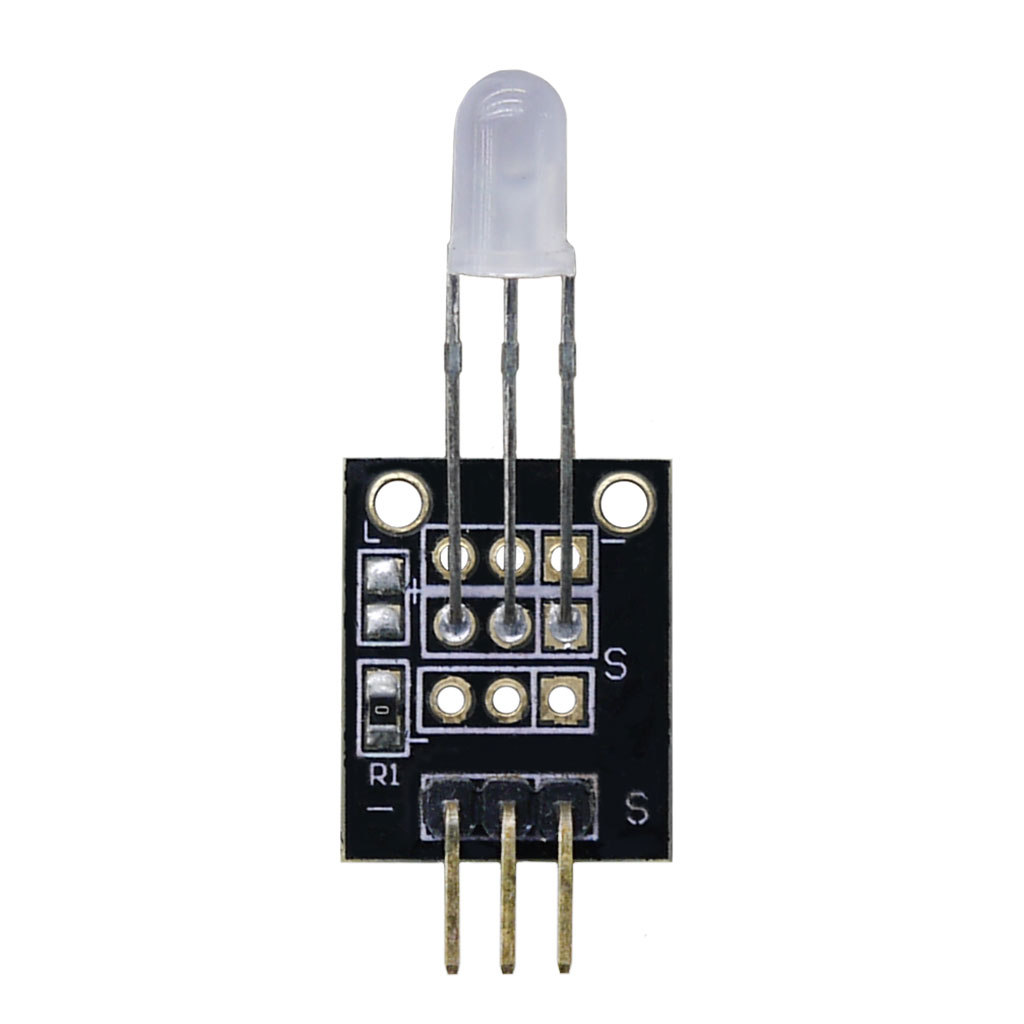

Модуль LED светодиод двухцветный 5 мм

Плата модуля KY-011 (двухцветного светодиода) имеет три вывода, два из которых приходятся на питание зелёного и красного цветов, а третий является землёй. У цветов разная сила света: для красного она лежит в диапазоне 40 – 80, а для зелёного – 20 – 40.

Для питания светодиодов необходимо подавать разное напряжение. Так, красный светодиод потребует 1.8 В, а зелёный – 2,8 В. Если ваша схема не предусматривает такого «раздельного» питания, и вы можете подавать на вход лишь 5 В, то просто установите резисторы: на «G» входы 300 Ом, а на вход «R» – 360 Ом.

Плата модуля KY-011 позволяет закрепить 2-цветный светодиод на передней панели прибора. В корпусе светодиода находятся два полупроводника. Один дает зеленое свечение, а другой- красное. Применение двухцветного светодиода позволяет экономить площадь передней панели прибора. Теперь не надо следить какой светится индикатор: первый или второй. Есть один индикатор, а информацией является цвет свечения. Всего красно-зеленый светодиод имеет четыре состояния для передачи информации: красное свечение, зеленое, оранжевое и выключен. Оранжевое свечение будет при одновременном включении красного и зеленого полупроводников.

Tехнические характеристики:
Напряжение питания: 2-2.5 В
Диаметр светодиода: 5 мм
Максимальный ток: 10мА
Цвета:  зеленый, , красный
Угол обзора: 150
Длина волны: красный : 644 нм, зеленый: 571 нм
Сила света (MCD):  красный : 40-80 мкд, зеленый: 20-40 мкд
Размеры: 25 х 30 х 15 мм

Подключение:

«-»  (GND) — катод светодиода

средний контакт —  анод (+) красного светодиода

«S» — анод (+) зеленого светодиода

Схема подключения к Arduino:

Пример скетч кода  для KY-011 и Arduino:
