Модуль с лазером, питание 5 В, мощность 5мВт, 650нм

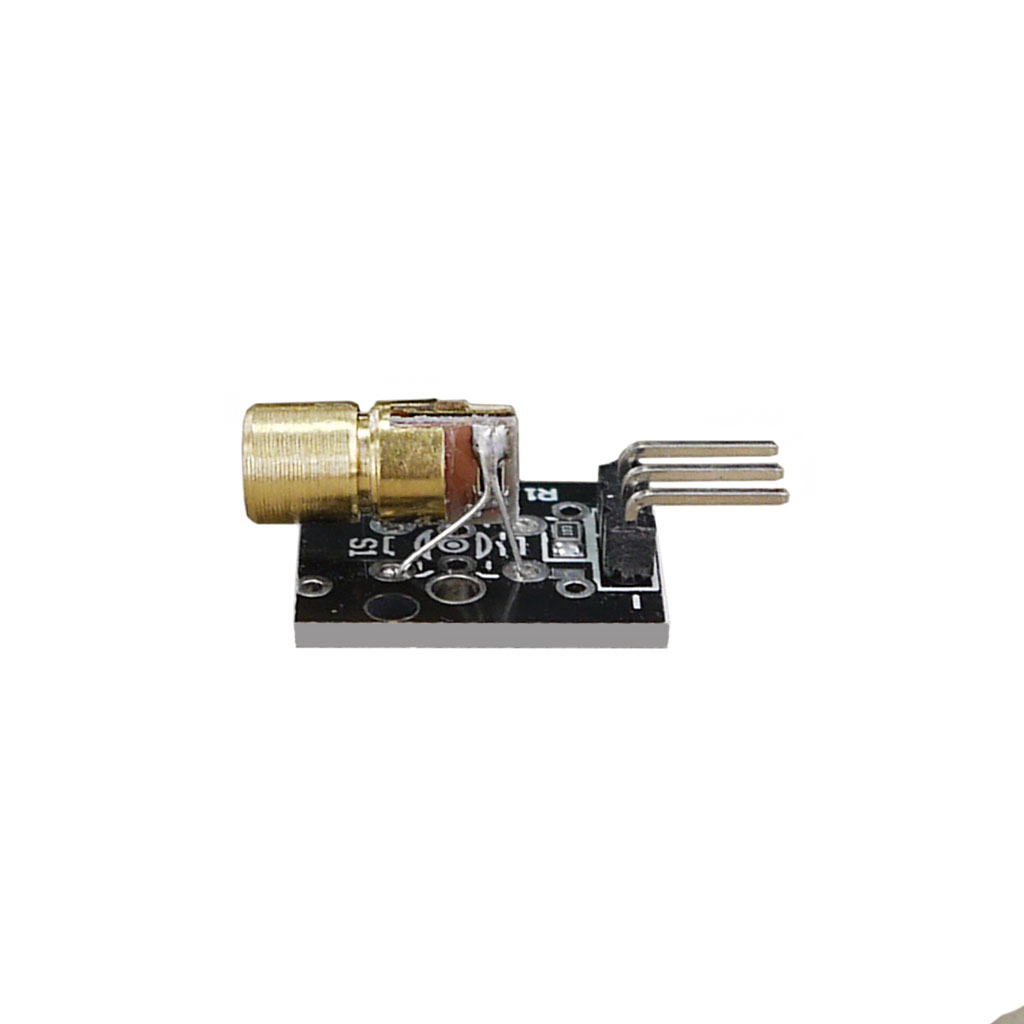

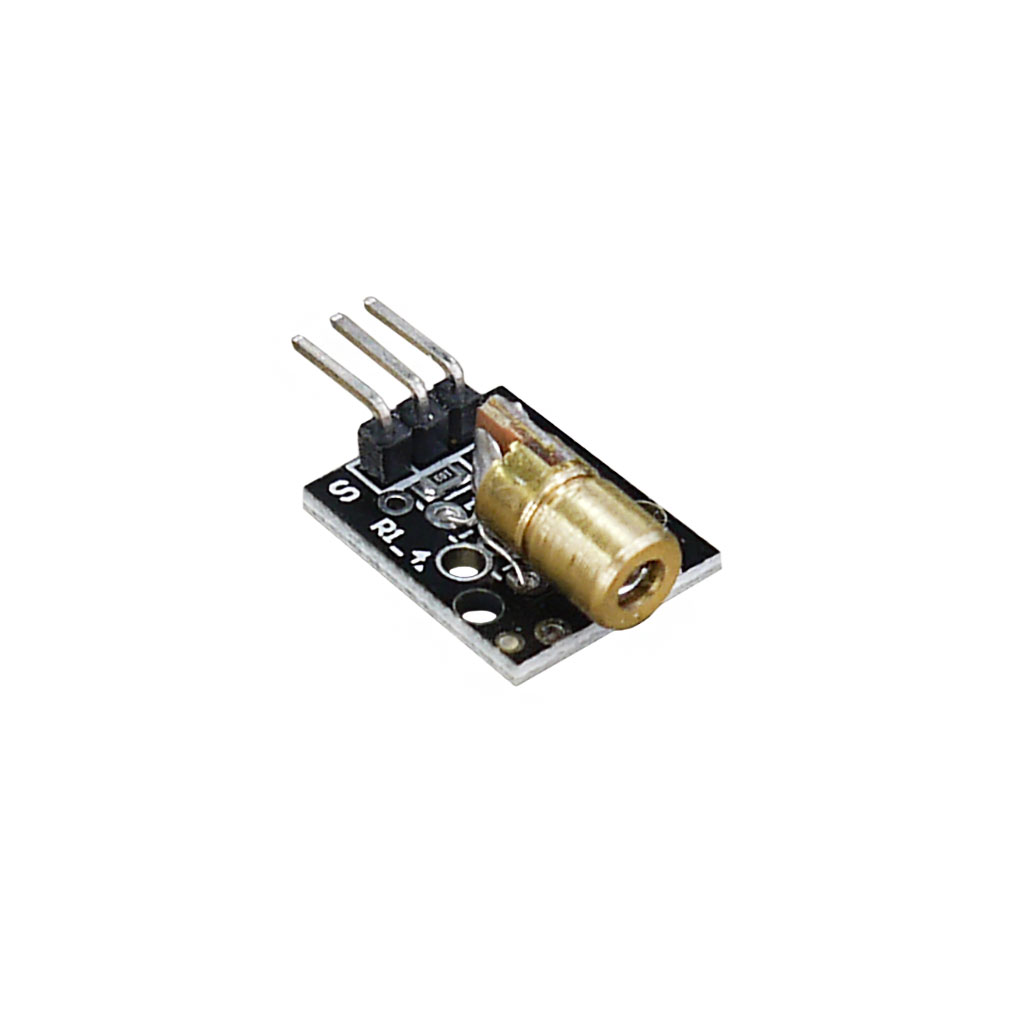

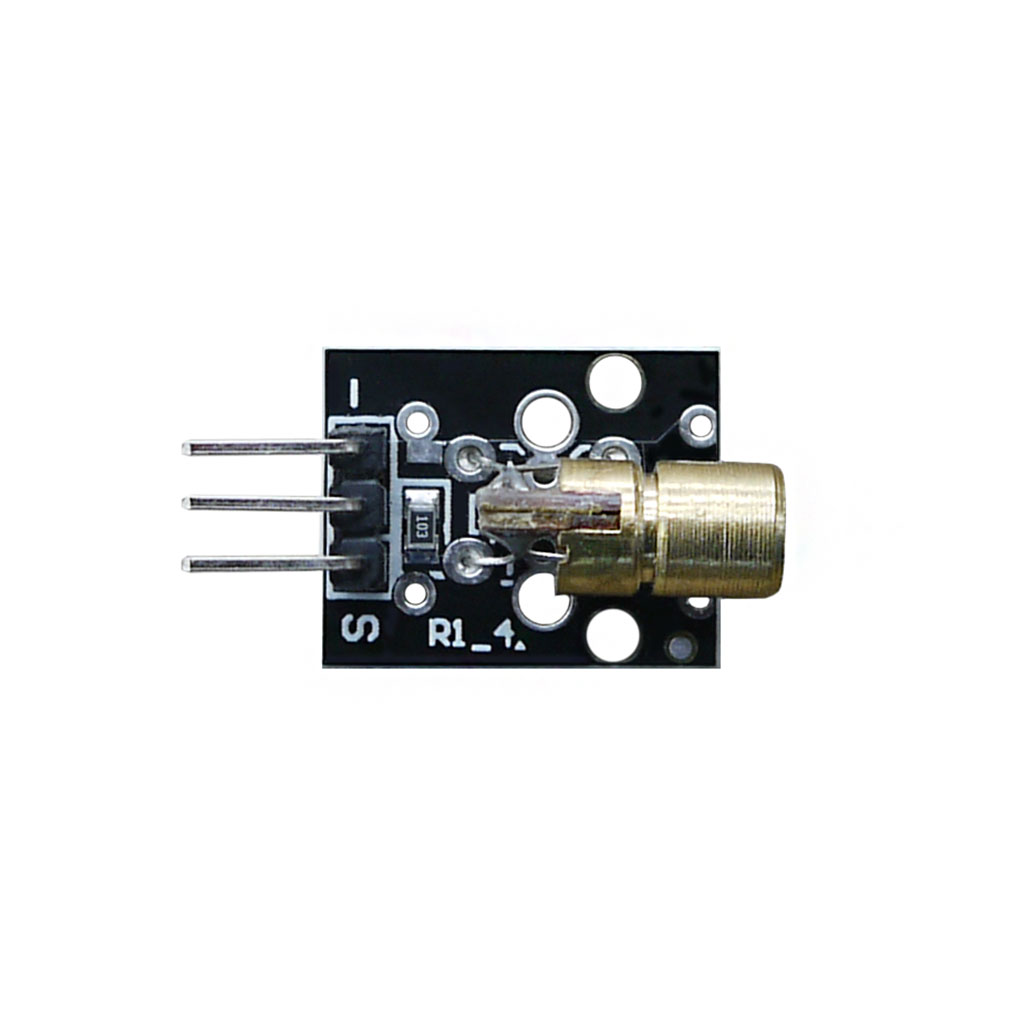

Основной компонент модуля — это красный лазерный светодиод с медным цилиндрическим радиатором охлаждения. Также на плате передатчика размещены пассивные компоненты, обеспечивающие стабильный режим работы светодиода. Луч лазера виден в задымленном помещении и создает небольшое световое пятно на поверхности объекта, расположенного на расстоянии до 14 метров от источника.

Технические характеристики

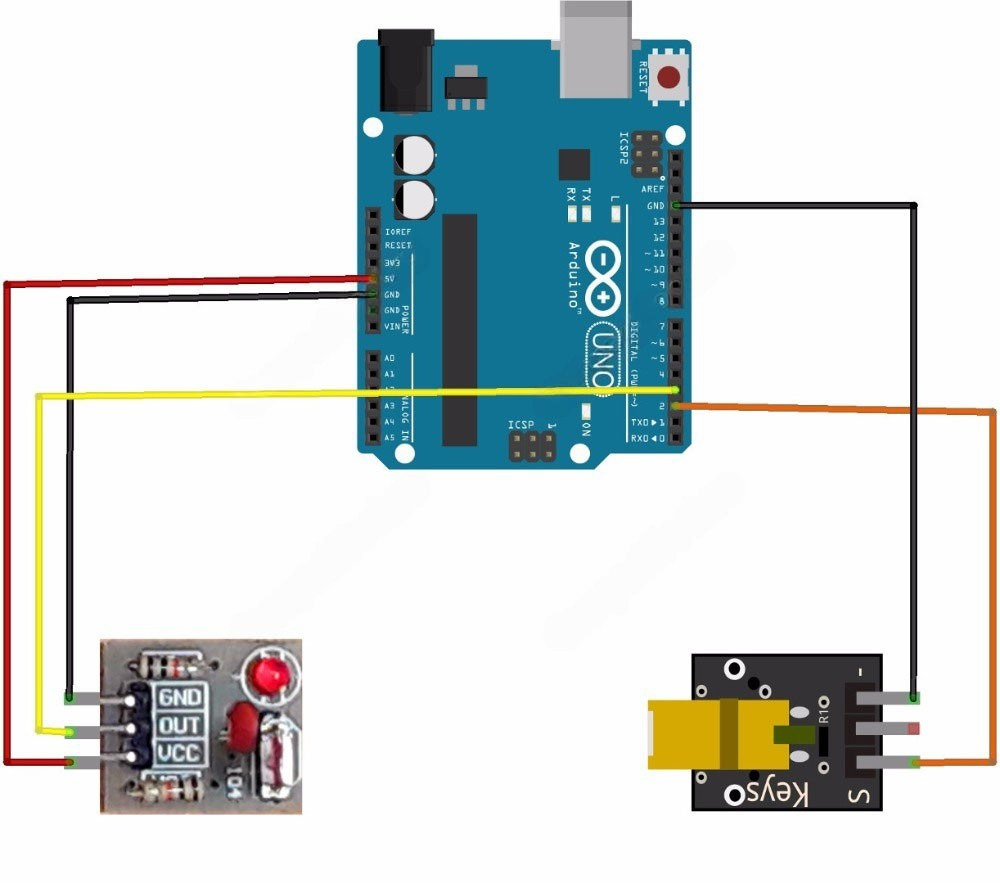

Схема подключения к Arduino

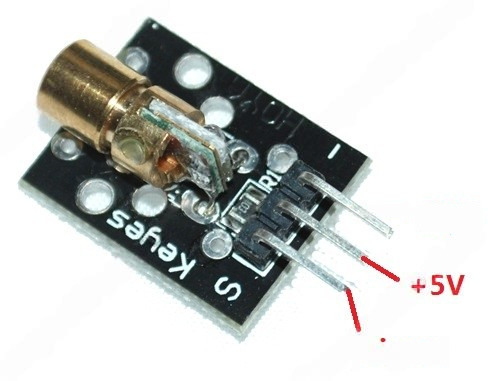

Назначение выводов модуля KY-004

Важное примечание! Модуль лазера KY-008 боится статического электричества. Даже импульсное превышение питающего или управляющего напряжений приводит к порче светодиода. При работе происходит нагрев светодиода, который в незначительной мере снижает имеющийся на светодиоде радиатор. Основной параметр питания лазерного светодиода ток, а не напряжение.

При нагреве снижается сопротивление светодиода, происходит увеличение потребляемого тока, в результате нагрев ускоряется и развивающийся процесс приводит к негативным последствиям. В большинстве случаев не требуется работа модуля лазера KY-008 на предельной мощности. Снижать потребляемый ток можно с помощью последовательной установки в цепи питания резистора сопротивлением в соответствии с таблицей 1.

Таблица 1.
