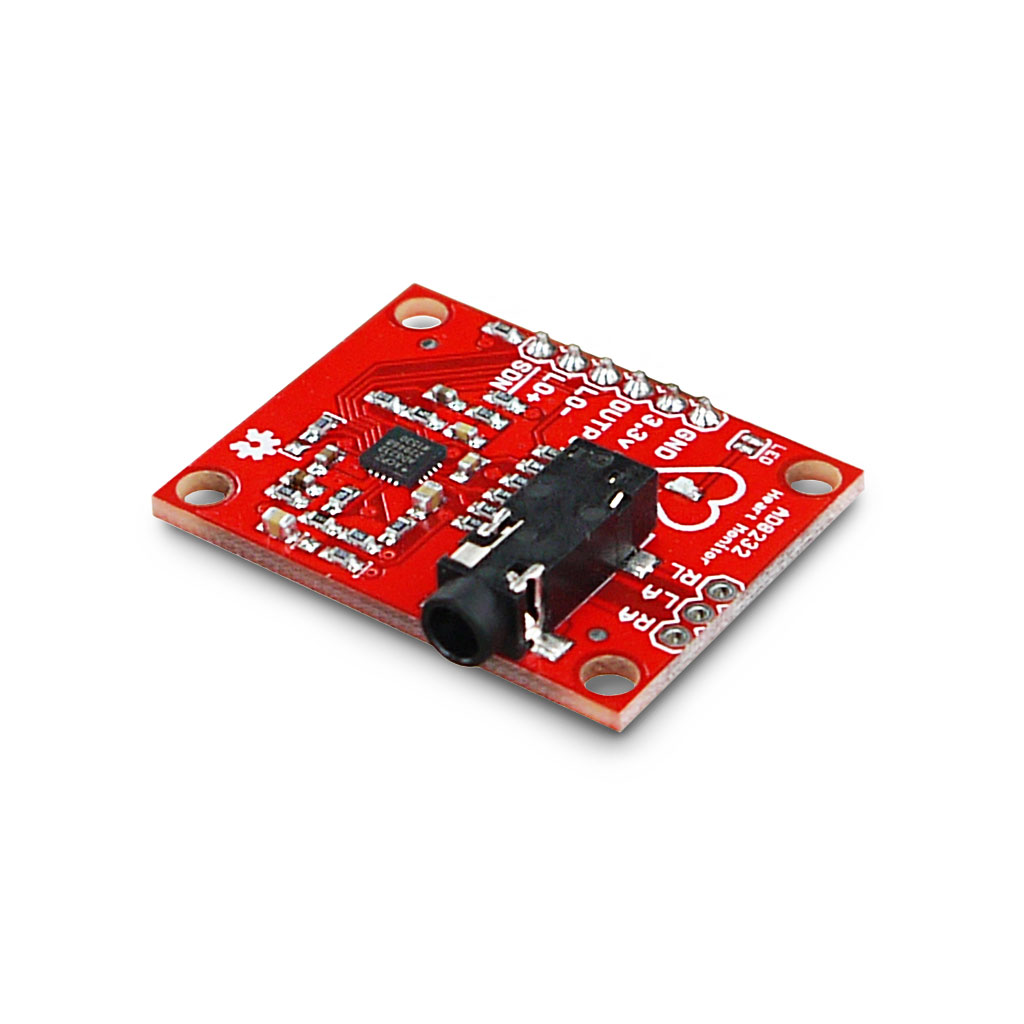

Модуль ЭКГ на базе AD8232 – это экономичный модуль, используемый для измерения электрической активности сердца. Эта электрическая активность может быть определена как электрокардиограмма (ЭКГ) и выведена как аналоговые показания. ЭКГ могут быть чрезвычайно шумными, и монитор сердечного ритма AD8232 работает как операционный усилитель, чтобы можно было легко получить чистый сигнал для определения интервалов PR и QT.

Технические характеристики:
Потребление тока: 170 мкА
Напряжение питание:  3,3 В
Встроенный фильтр ВЧ помех
2-полюсный фильтр высоких частот
3-полюсный фильтр низких частот
Коэффициент ослабления синфазного сигнала: 80 дБ
Детектор контакта электродов
Встроенный усилитель «Right Leg Drive»
Светодиод, синхронизированный с показаниями электродов
Выходной сигнал: аналоговый
Выходной интерфейс: 2,54 pin или разъем для наушников
Номинальный диапазон температур: от 0°C до +70°C
Рабочий диапазон температур: от -40°C до + 85°C
Размеры модуля: 36х28х7 мм

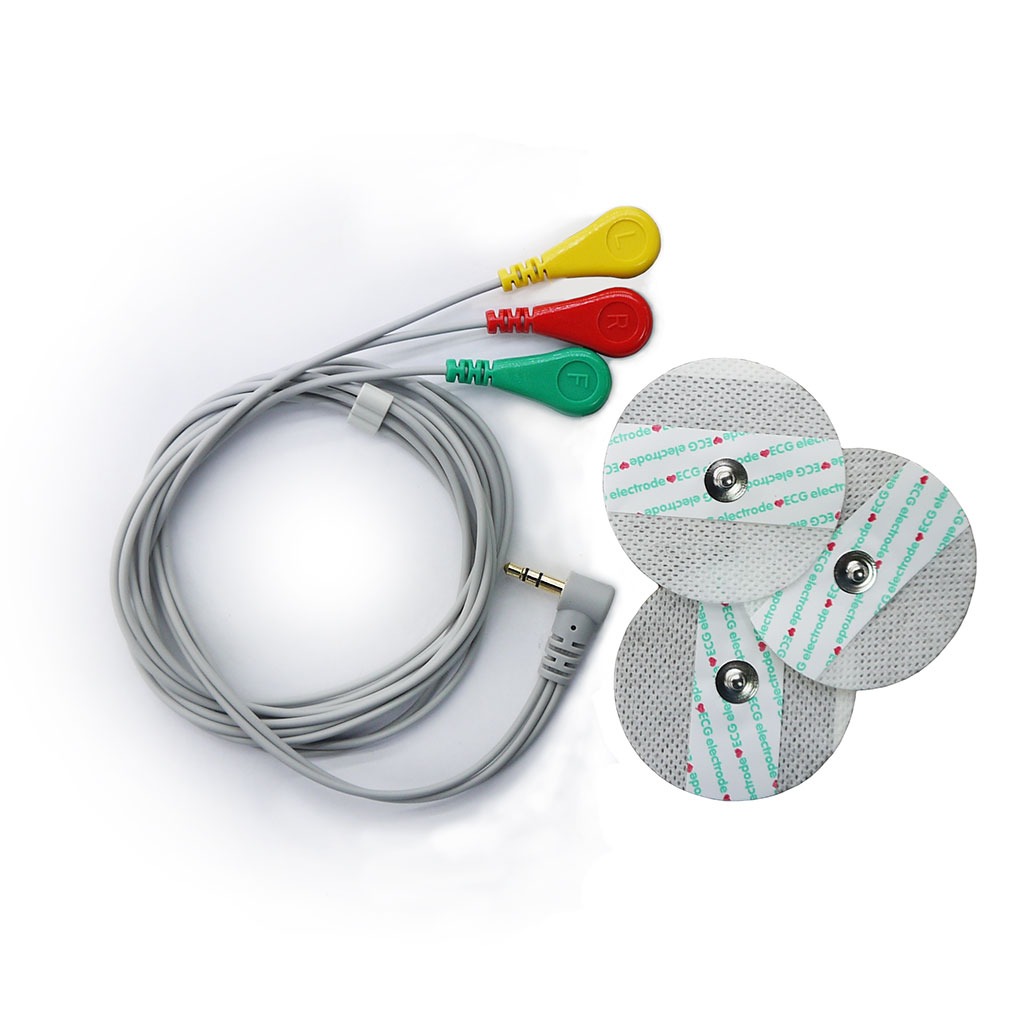

Комплектация:
Датчик ЭКГ: 1 шт
Шлейф для подключения электродов: 1 шт
Электрод: 3 шт

Подключение.

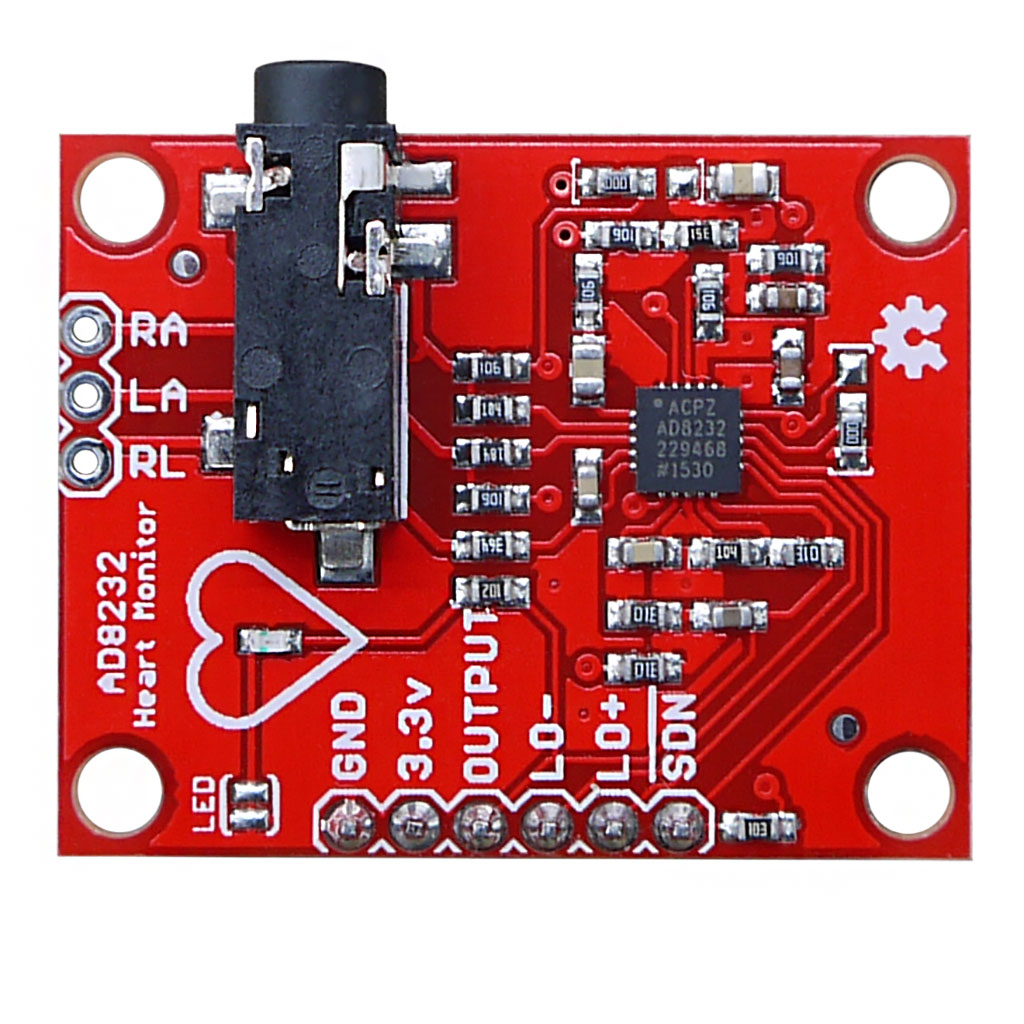

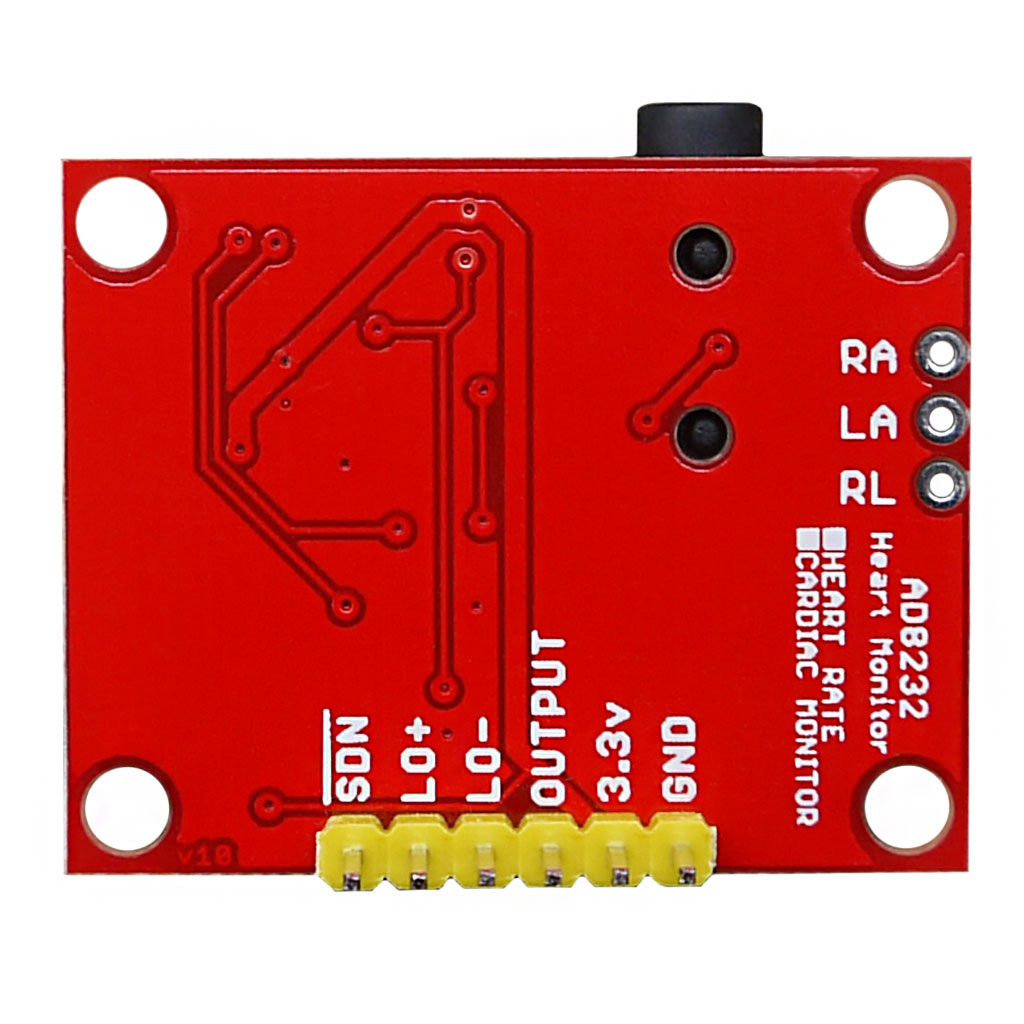

Датчик подключается к микроконтроллеру используя 5 контактов GND, 3.3V, OUTPUT, L0-, L0+.
GND  - Общий
3.3V  - Питание
OUTPUT - Аналоговый выход сигнала
LO- подключается к выводу 11
LO+ подключается к выводу 10
SDN Выключение

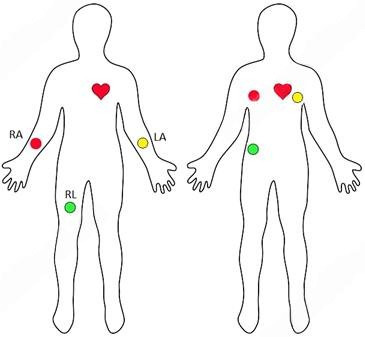

Для снятия ЭКГ электроды крепятся на теле согласно рисунку:



Датчик предназначен для получения, усиления и фильтрации слабых биопотенциальных сигналов в условиях сильных помех. AD8232 включает в себя двухполюсный фильтр высоких частот и нескоммутированный операционный усилитель, который позволяет использовать технологию многополюсной низкочастотной фильтрации для удаления шума линии и других помех. Благодаря этому датчик можно напрямую подключать к осциллографу через контакт OUTPUT.
Данный датчик снимает показания ЭКГ по методу двухполюсных отведений, при котором фиксируется разность потенциалов между двумя точками электрического поля (электроды). Эти данные можно использовать для отслеживания ритмов сердца при нагрузках и занятиях спортом, а так же в целом для мониторинга работы кардиосистемы.

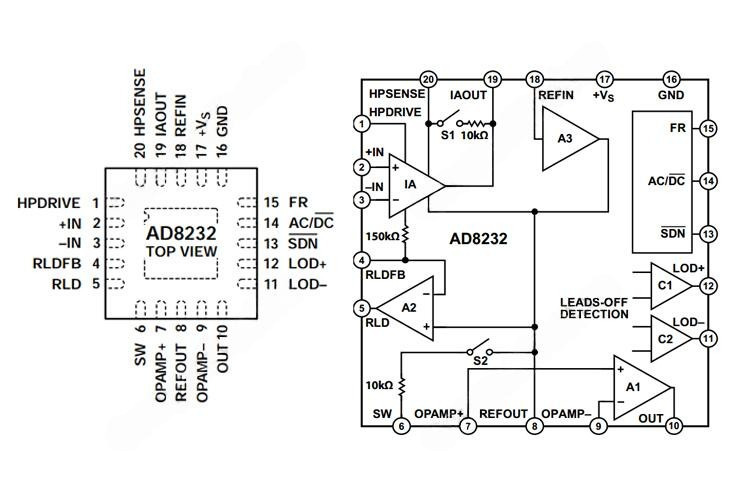

Структурная схема и распиновка микросхемы AD8232:

------------------
