Датчик температуры DS18B20 цифровой с индикатором питания

Самое разнообразное климатическое оборудование, контролирующее температуру окружающей среды, повсеместно используется в человеческой жизнедеятельности. Оно создаёт комфортные условия существования не только для людей, но и для животных или растений. Многие современные электронные приборы-термометры способны измерять температуру благодаря присутствию в них ультракомпактных цифровых микросхем датчиков и сенсоров, чувствительных к нагреву и охлаждению, и функционирующих в различных температурных диапазонах. С учётом глобального роста количества интегрируемых микроэлектронных устройств, управляющих каминами и обогревателями, кондиционерами и вентиляторами, или иными установками и агрегатами в быту, промышленности, а также в сельском хозяйстве, для определения температурных показаний всё чаще используются высокоточные и энергоэффективные цифровые датчики.

Функционал датчика DS18B20

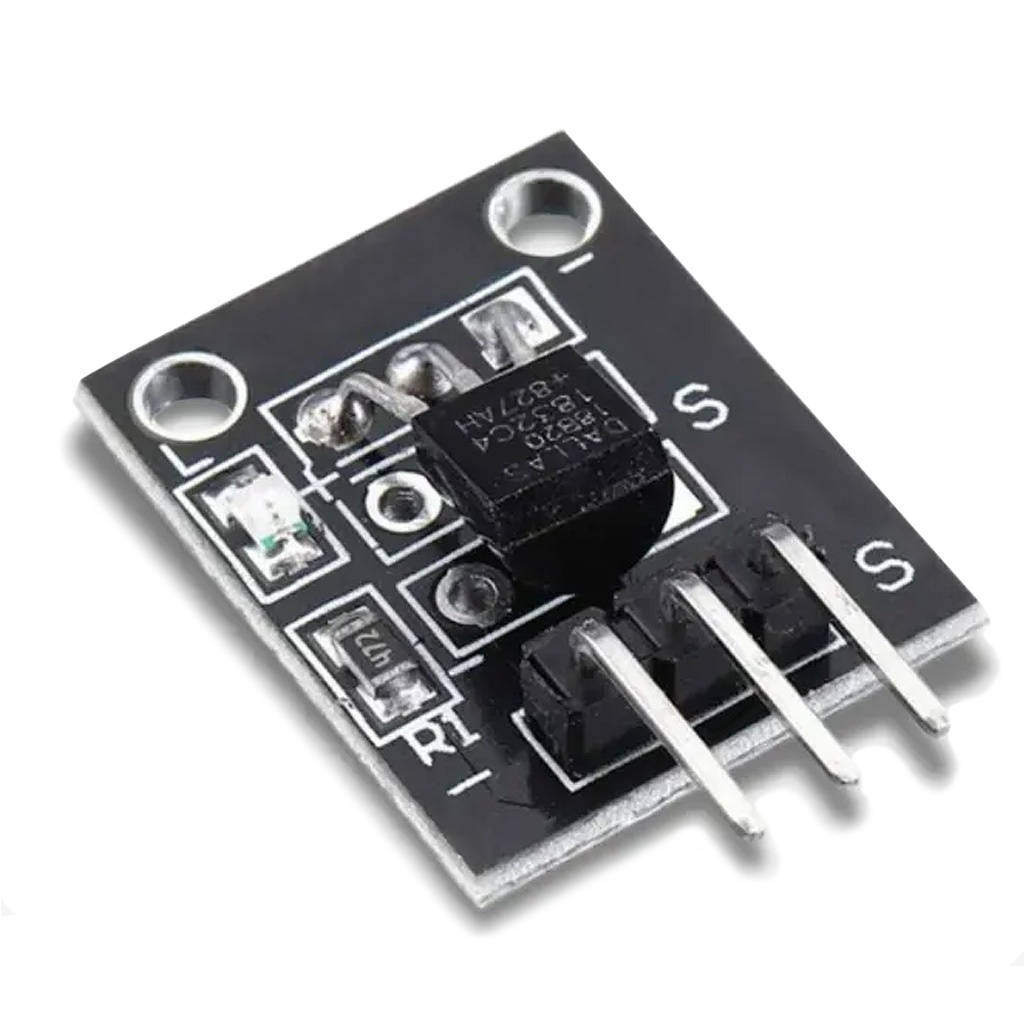

Модуль цифрового термометра основан на широко распространённом температурном сенсоре DS18B20. Чип датчика DS18B20 установлен на универсальной несущей плате размерами 18х14мм с однорядным, трёхконтактным портом беспаячного проводного подключения. Модуль оснащён внутренней подтяжкой цифрового выхода к высокому логическому уровню, для сигнальной линии предусмотрен светодиодный LED индикатор красного цвета. На плате модуля c микросхемой DS18B20 расположено несколько контактов, обеспечивающие легкий доступ ко всем имеющимся линиям однопроводного интерфейса OneWire. Польза от них обусловлена возможностью проведения быстрой диагностики на любом этапе прототипирования электронной схемы. В добавок ко всему, на плате имеются сквозные отверстия диаметром 2мм, предназначенные для надёжного крепления модуля KY-001 к каким-либо конструкциям или поверхностям.

Цифровой модуль DS18B20 выполняет единственную задачу — измеряет температуру окружающей воздушной среды в диапазоне от -55°C до +125°C. Данные измерений генерируются в виде цифрового сигнала в двоичном формате, передающиеся по протоколу 1-Wire на соответствующий вывод сенсора. На борту чипа DS18B20 встроена высокоскоростная память SPM SRAM (ScratchPad Memory) размером 9 байт, в которую осуществляется запись данных производимых измерений. В датчике интегрирована энергонезависимая память EEPROM, хранящая различные параметры, включая настраиваемую разрядность данных измерений и пользовательские настройки. А также имеется память ROM с записанным в ней уникальным для каждого изделия 64-битный идентификационным кодом, благодаря которому по интерфейсной шине 1-wire можно подключать в схему немногим более 100 датчиков, и работать с каждым из них в отдельности. Любые операции с датчиком DS18B20 выполняются внешним управляющим контроллером (хост-системой). Команды для программирования датчика DS18B20 c интерфейсом 1-wire, включая несколько разнообразных примеров, реализованы в подключаемой С/С#-совместимой библиотеке OneWire (см.раздел с программным обеспечением).

Примечание. Измерение температурных параметров жидкости или грунтовой массы настоящим модулем недопустимо — следует применять модель полностью герметичного датчика DS18B20, исключающего прямой контакт с исследуемыми материалами.

Питание датчика DS18B20

Модуль KY-001 с цифровым термометром DS18B20 может быть подключен к управляющей хост-системе двумя способами:

1. С использованием внешнего источника напряжения, подключенного к выводам Vdd(+) и GND(-). Модуль оснащён контуром подтягивания сигнального выхода к питанию: между контактами Vdd и DQ установлен резистор 4.7кОм. Дополнительное внешнее подтягивание линии данных Out(DQ) не требуется.;
2. По схеме "паразитного" питания. Напряжение на датчик поступает через выводы сигнального выхода Out(+) и GND(-). Контакт DQ обязательно подтягивается к напряжению питания постоянного тока 3.0-5.5В DC через резистивный элемент (4.7-10кОм). Вывод Vdd остаётся плавающим.;

Примеры схем подключения датчика DS18B20 с питанием от внешнего источника или с "паразитным" питанием приведены в спецификации (datasheet).

Коммутационный разъём. Принципиальная схема модуля

Назначение выводов:

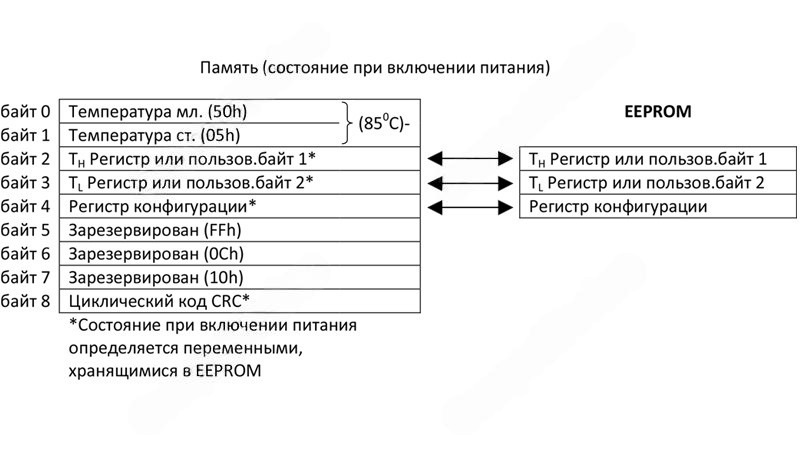

Карта регистров памяти DS18B20

Сигнал оповещения

В датчике предусмотрена функция "Аварийный сигнал", очень полезная для множества задач. В регистре T_L (нижнее) и в регистре T_H (верхнее) устанавливаются значения температуры, при выходе за границы которых, DS18B20 формирует признак аварийного сигнала. Признак хранится в bit7 каждого регистра в виде бита данных S=1, и может быть считан командой поиска.

Формат настраиваемых регистров T_H и T_L, байты 2 и 3 в памяти

Температурный регистр, байты 0 и 1 в памяти

DS18B20 выводит значения температуры в градусах Цельсия, данные которой хранятся в виде расширенного 16-битного двоичного числа в регистре температуры. Знаковые биты (S) указывают, является ли температура положительной или отрицательной: для положительных чисел S = 0 и для отрицательных чисел S = 1.

Вид цифрового сигнала при изменении разрешения

Структура температурного регистра:

Младший байт

Старший байт

Таблица соответствия данных и температуры при 12-битном разрешении

Подробная спецификация о структуре памяти, регистрах ограничения температуры для функции сигнала оповещения, регистре изменения разрядности выводимых значений измеряемой температуры, доступна в разделе с технической документацией.

Техническая документация

1. Спецификация цифрового термометра DS18B20 Dallas (англ., PDF);

Программное обеспечение

1. Библиотека OneWire в репозитории GitHub;
