Датчик Холла или датчик магнитного поля

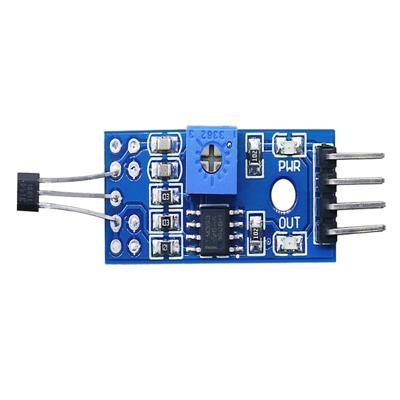

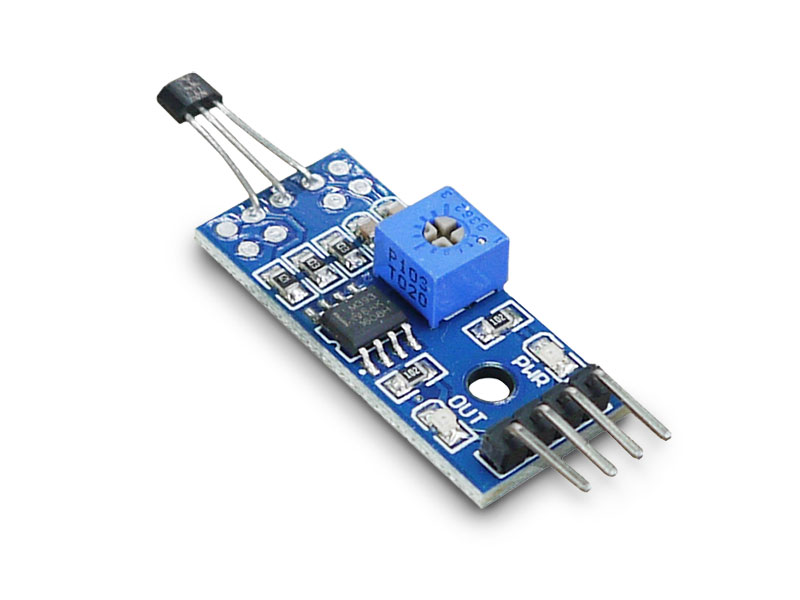

Модуль на базе датчика Холла цифровой A3144 с подстройкой чувствительности и индикацией

Технические характеристики:

Напряжение питания:3 – 5.5 В
Формат сигнала цифрового выхода:TTL(0/1)
Уровень сигнала аналогового выхода: 0..Vcc
Рабочая температура: от 0 до +70 °C
Размеры: 32 х 14 мм
Диаметр монтажного отверстия: 3 мм
Компаратор: LM393

Модуль A3144 — бесконтактный переключатель на основе эффекта Холла на интегральной схеме. Для элементов схемы обнаружения магнитного поля используется технология полупроводниковых интегральных схем. Схема обнаружения магнитного поля включает стабилизатор напряжения, генератор напряжение Холла, дифференциальный усилитель, триггер Шмитта, схему компенсации влияния температуры и выходной каскад с открытым коллектором. На входе — воздействие магнитного поля, на выходе — цифровой электрический сигнал.
Датчик имеет два выхода: AO (аналоговый) и DO (цифровой). Аналоговый выход может подключаться непосредственно к входу АЦП Ардуино и использоваться для измерения уровня магнитного поля.
В качестве порогового элемента цифрового выхода использован компаратор LM393.Регулировка порога переключения цифрового выхода осуществляется подстроечным резистором на плате датчика. При этом устанавливается чувствительность датчика магнитного поля. При воздействии поля напряженностью более чем установлена при настройке, на выходе D0 меняется уровень напряжения. На аналоговый выход поступает усиленный сигнал воспринимающего элемента.
При подключении датчика к схеме следует тщательно соблюдать полярность питания. Переполюсовка ведет к выходу датчика из строя.

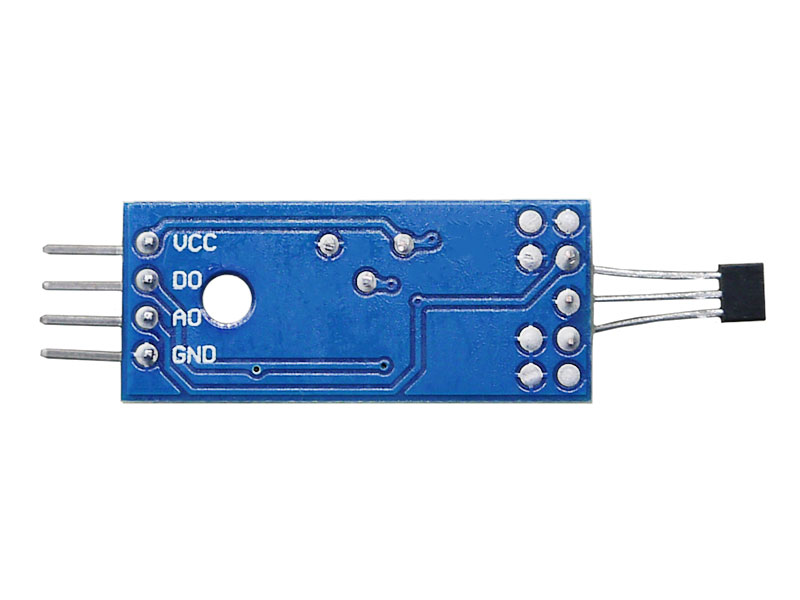

Наименование контактов модуля:
VCC   Питание
GND  Заземление
DO    Цифровой выход TTL
AO    Аналоговый выход (напряжение на выходе зависит от расстояния до источника магнитного поля)

Применение:
Предназначен для совместного использования с устройствами, использующими платформу Arduino (Ардуино). Для создания различных робототехнических проектов, обучения конструированию различных систем мехатроники и программированию, а также для конструкторских хобби.
