Бесконтактный инфракрасный двухзонный датчик температуры MLX90614
Код товара: CTTL12528
 |
|
|
MLX90614 – это инфракрасный термометр в корпусе TO-39 для бесконтактного измерения температуры.
Датчики измеряют две температуры: температуру объекта и температуру окружающей среды. Измерение температуры объекта происходит бесконтактным способом, а температура среды измеряется на кристалле датчика.
Температура объекта измеряется в диапазоне от -70 до 380 градусов с 17-битным разрешением посредством считывания инфракрасного излучения, исходящего от него. Такая точность позволяет датчику различать температуру между 25°C и 25.02°C.
В корпусе объединены ИК детектор (MLX81101) и микросхема обработки сигнала (MLX90302). Благодаря применению малошумящего усилителя, 17-битного АЦП и мощного DSP процессора датчики имеют высокую точность и разрешение. Результатом измерений является усредненная температура всех объектов, попадающих в рабочую область датчика. Точность стандартных моделей составляет -0.5°C, а точность моделей для медицинского применения (MLX90614ESF-DCI) доходит от 0.2°C. Следует учитывать, что данная точность может быть достигнута только в том случае, если датчик находится в состоянии термического равновесия. На его изменение могут влиять находящиеся рядом горячие или холодные объекты.
ИК датчики MLX90614 калиброваны на заводе-изготовителе с цифровым ШИМ и SMBus выходом в диапазоне от -40 до 125°C для температуры окружающей среды и в диапазоне -70…380°C для измеряемых объектов.
Датчики MLX90614 поддерживают два интерфейса, однако достаточно иметь один, чтобы получить доступ к другому. Первичное подключение к ИК датчику происходит по 2-проводному SMBus интерфейсу, очень простому и близкому к I2С. Если он уже настроен, то позже можно сконфигурировать датчик на ШИМ выход. Два выходных сигнала - SDA и SCL – передают данные и сигнал синхронизации.
Каждый датчик имеет I2C адрес по умолчанию 0x5A, но очень может быть изменен, это является одним из главных преимуществ датчика. Посредством конфигурации адреса можно добавлять до 127 датчиков к одной шине и получать широкую температурную карту.
ШИМ выход конфигурируется поверх SMBus, его тяжело использовать с микроконтроллером, но он очень удобен для использования датчика для прямого управления реле или другим устройством срабатывания. ШИМ сигнал может быть легко настроен на любой требуемый диапазон посредством изменения содержания двух EEPROM ячеек. Это не повлияет на заводскую калибровку датчика. ШИМ выход также может быть настроен как термореле в приложниях, где датчик используется как термостат или сигнализатор пороговой температуры. Пороги срабатывания настраиваются пользоватетелем программным методом.
Датчики выпускаются в нескольких модификациях, с индексом DCI или BCI. Оба датчика имеют входное напряжение 3В, совместимое с батарейным питанием. Индекс I обозначает тип модификацю корпуса, который имеет насадку для обеспечения узкого поля зрения в 5°.
Помимо датчика и микросхемы обработки сигнала в корпусе расположен оптический фильтр, который отрезает видимый и близкий к инфракрасному излучению поток. Такой фильтр обеспечивает нечувствительность датчика к солнечному свету и внешней засветке. Полоса пропускания фильтра составляет 5.5…14 мкм.

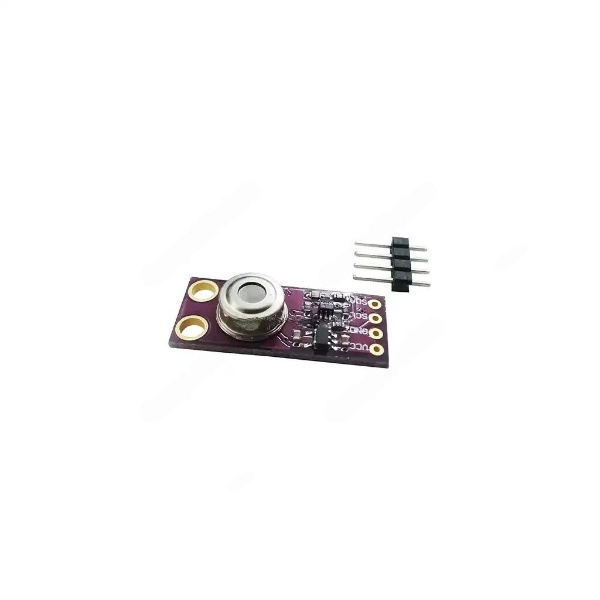

Датчики MLX90614 выпускаются в 4-выводном ТО-39 корпусе, два для питания и два для SMBus интерфейса. Датчик установлен на плату, которая содержит стабилизатор напряжения на 3,3 вольт, подтягивающие резисторы и фильтрующие конденсаторы.
Особенности и преимущества:
Возможные сферы применения:
Система обозначений
MLX90614 E SF D C I
1 2 3 4 5 6
1. Серия
2. Температурный диапазон:
3. Тип корпуса: SF – ТО-39
4. Напряжение питания:
5. Количество зон:
6. Модификация корпуса:
------------------
