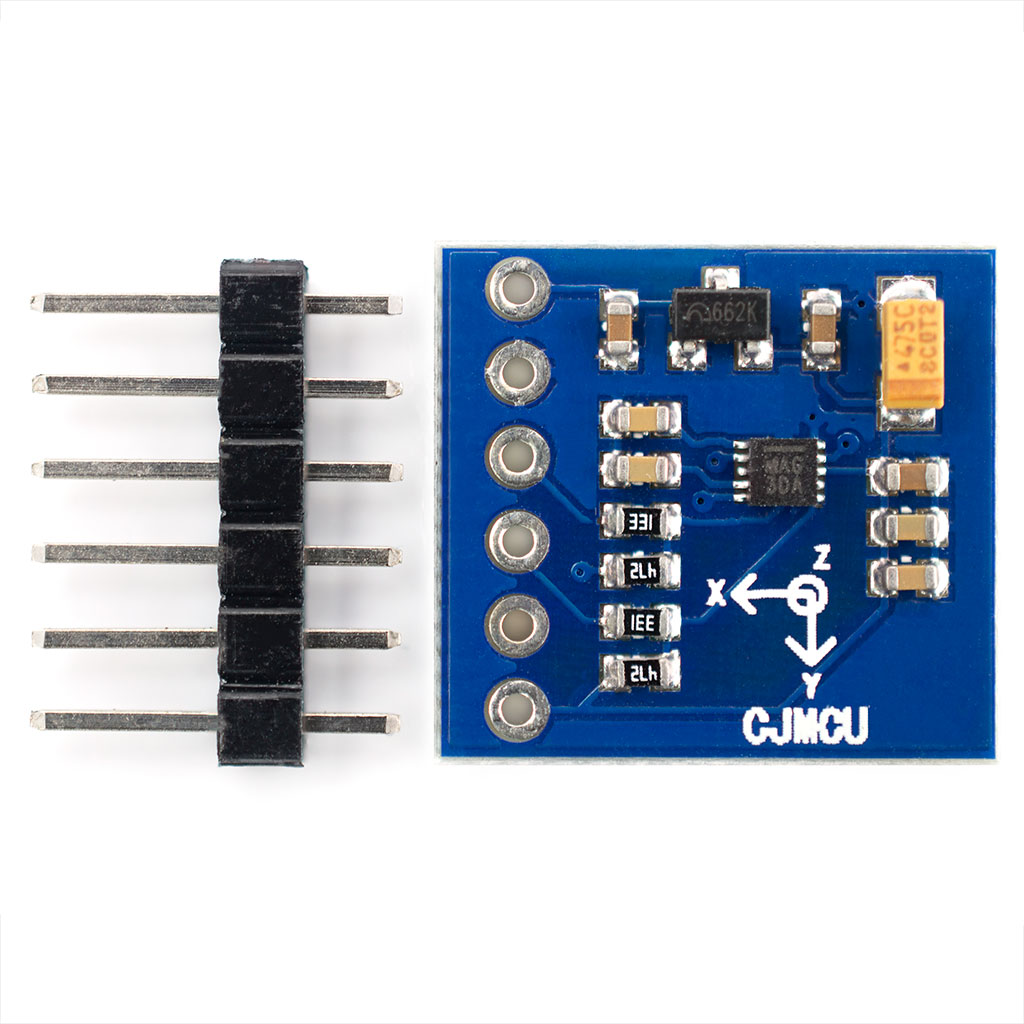

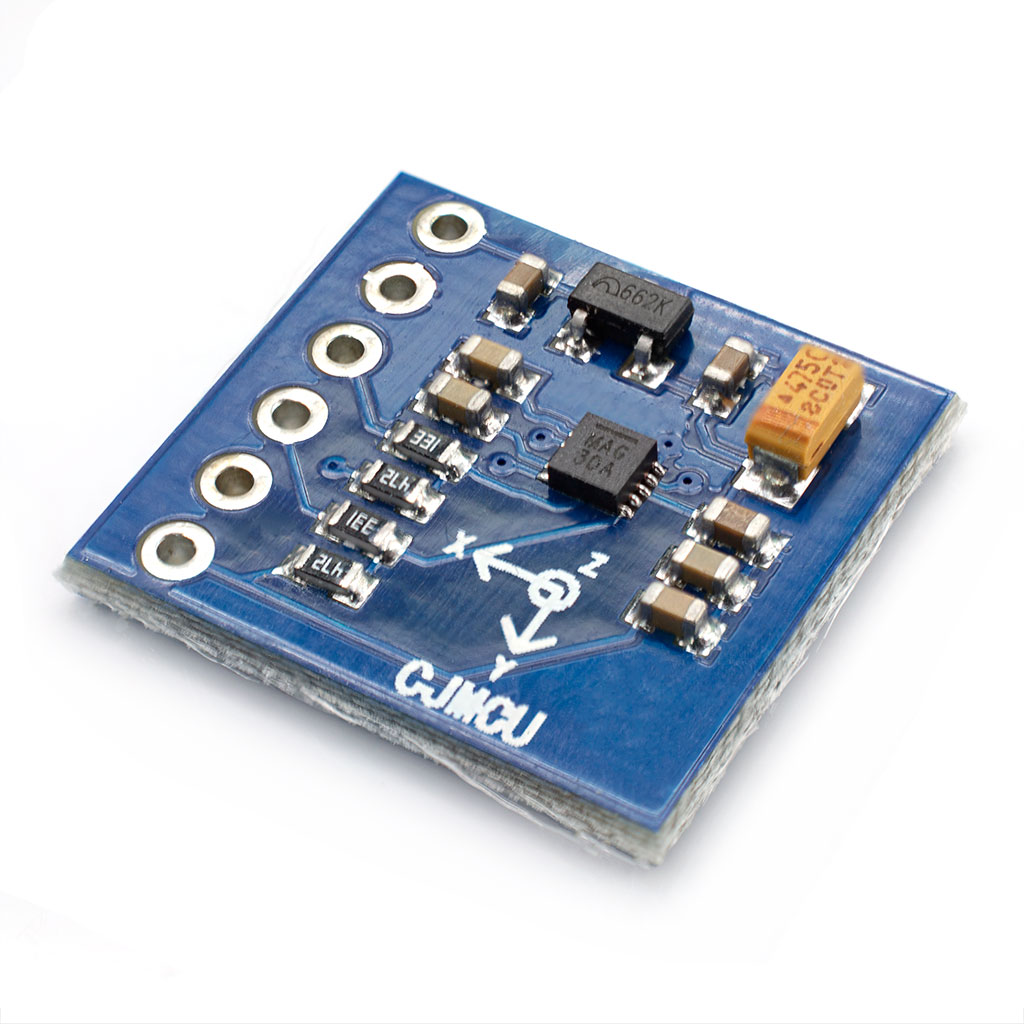

Описание

MAG3110 от Freescale - это небольшой маломощный цифровой 3-осевой магнитометр. Устройство можно использовать вместе с 3-осевым акселерометром, который может предоставлять точную информацию о курсе. Он имеет стандартный выход последовательного интерфейса I2C и встроенные интеллектуальные функции. MAG3110 способен измерять магнитные поля со скоростью вывода данных (ODR) до 80 Гц; эти скорости вывода данных соответствуют интервалам выборки от 12,5 мс до нескольких секунд. MAG3110 доступен в пластиковом корпусе DFN и гарантированно работает в расширенном температурном диапазоне от -40 ° C до + 85 ° C.

Характеристики MAG3110:

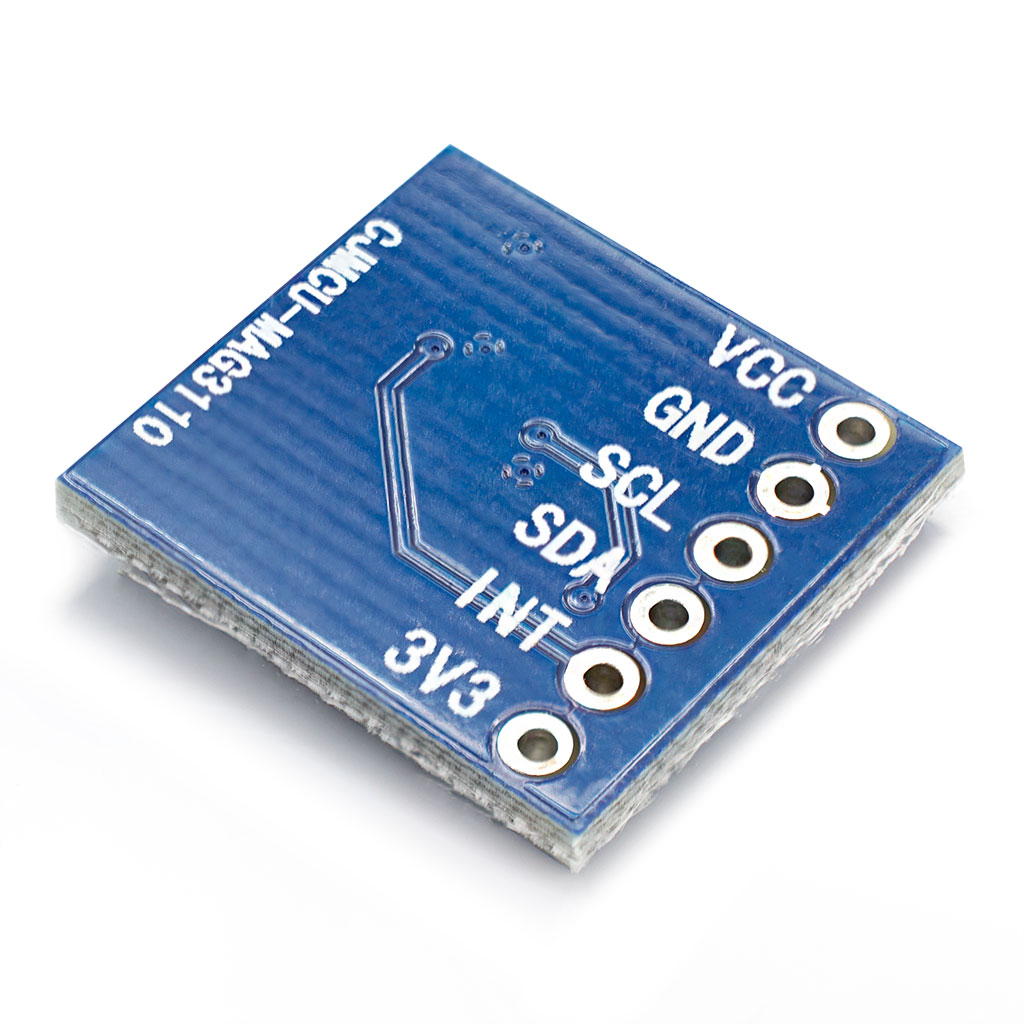

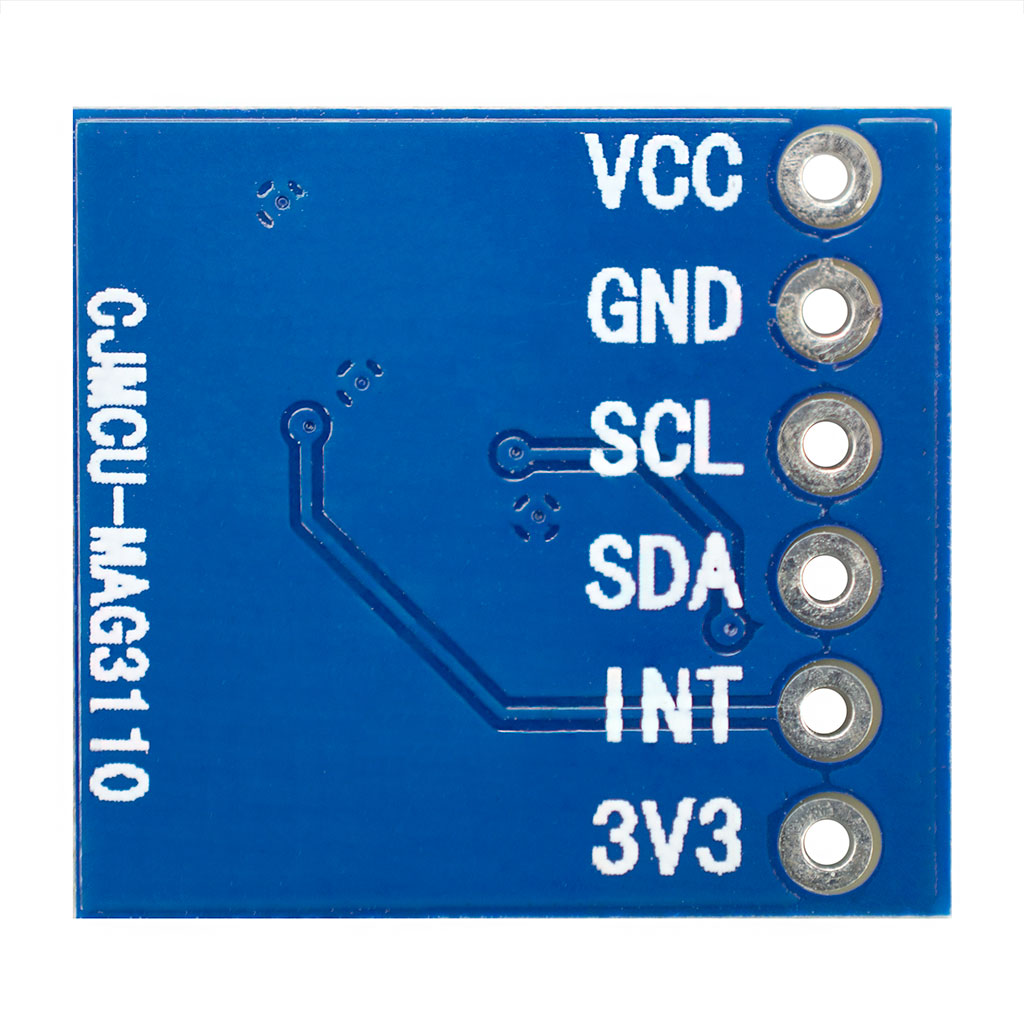

Напряжение питания 3,3 вольт обеспечивается линейным LDO стабилизатором XC6206P332MR, входное напряжение которого не может превышать 6 вольт. Напряжение логического уровня в свою очередь не может превышать напряжение питания больше чем на 0,3 вольта, то есть не может быть больше 3,6 вольт. Потребление датчика зависит от частоты опросов и составляет 9-900 микроАмпер.

В состав MAG3110 входят три датчика магнитного поля, ориентированные по осям X, Y и Z для измерения магнитных полей в диапазоне ±1000 мкTл с высоким разрешением и низким уровнем шумов. Магнитометр имеет цифровой последовательный интерфейс I2 C с тактовой частотой до 400 кГц для передачи результатов измерений магнитного поля на внешние устройства. Xtrinsic MAG3110 содержит аналоговый мультиплексор, аналого-цифровой преобразователь, схемы цифровой обработки сигналов и управления, отвечающие за коммуникации и встроенные функциональные возможности. Для упрощения процесса синхронизации с внешними устройствами может быть использована линия прерывания INT1, активное состояние которой сигнализирует о наличии новой порции данных на выходе магнитометра. Наличие данной функции позволяет повысить эффективность мобильных устройств, значительно увеличивая время их непрерывной работы от автономных источников питания. Одним из интересных примеров применения MAG3110 является возможность ориентации по магнитному полю Земли. Функция электронного компаса крайне полезна в качестве резервного источника для определения местонахождения и направления перемещения при отсутствии сигнала в устройствах спутниковой навигации. Сочетание высокого разрешения в полном динамическом диапазоне и совместное использование с акселерометрами семейства Xtrinsic MMA845x и MMA9550 L позволяет реализовать высокоточный электронный компас с компенсацией наклонов для мобильных устройств. Встроенные алгоритмы калибровки позволяют достичь максимально всеобъемлющего и точного решения для сервисов определения местонахождения. Благодаря своим малым размерам, широкому диапазону питающих напряжений и сверхнизкому энергопотреблению, MAG3110 идеально подходит для применения в мобильных устройствах, таких как навигаторы, телефоны, КПК, ноутбуки, игровые консоли и др. Устройство может применяться в геолокаторах, робототехнике и т.п. Возможность работы в расширенном температурном диапазоне позволяет использовать магнитометр в транспорте и в индустриальной электронике.

Основные области применения MAG3110:

• резервная система счисления пути для GPS и ГЛОНАСС;;
• электронный компас (eCompass);;
• пользовательские интерфейсы нового поколения;;
• ориентация по электронным картам;;
• сервисы, основанные на определении местонахождения.;
• Удаленное управление, игровые приставки, 3D-мыши, 3D-указатели:;
• контроль движения и направления в трехмерном пространстве.;
• Навигация:;
• резервная система счисления пути для GPS и ГЛОНАСС;;
• электронный компас (eCompass);;
• ориентация по электронным картам;;
• отслеживание местоположения в мобильных применениях;;
• интерфейсы пользователя.;

Преимущества магнитометра Xtrinisic MAG3110:

• Широкий динамический диапазон (±1000 мкТл) предоставляет возможность использовать прибор в составе электронных плат с высоким уровнем паразитного электромагнитного излучения.;
• Низкий уровень шумов (до 0,14 мкТл, среднеквадратичное значение) исключает необходимость применения ресурсоемких алгоритмов цифровой обработки сигналов и минимизирует временные задержки в измерениях.;
• Низкое энергопотребление (24 мкА в номинальном режиме при частоте 1,25 Гц) существенно продлевает время автономной работы портативных устройств.;
• Наличие распространенного цифрового последовательного интерфеса I2 C обеспечивает широкую совместимость магнитометра с современными датчиками, микроконтроллерами и другими интеллектуальными устройствами.;
• Высокая частота обновления данных на выходе (до 80 Гц) позволяет применять магнитометр в областях с быстро изменяющимися магнитными полями.;
• Широкий диапазон питающих напряжений (1,95–3,6 В) расширяет спектр возможных областей применения магнитометра.;
• Широкий диапазон рабочих температур (–45…+ 85 °C) позволяет использовать магнитометр на транспорте и в индустриальных применениях.;
• Высокое разрешение в полном динамическом диапазоне (шаг измерений до 0,1 мкТл) позволяет фиксировать даже незначительные изменения магнитного поля в условиях наличия ощутимых электромагнитных помех.;
• Сверхминиатюрное исполнение (10?выводной корпус uDFN 2?2?0,85 мм) идеально подходит для ультракомпактных устройств.;



Datasheet MAG3110 (pdf)


------------------
