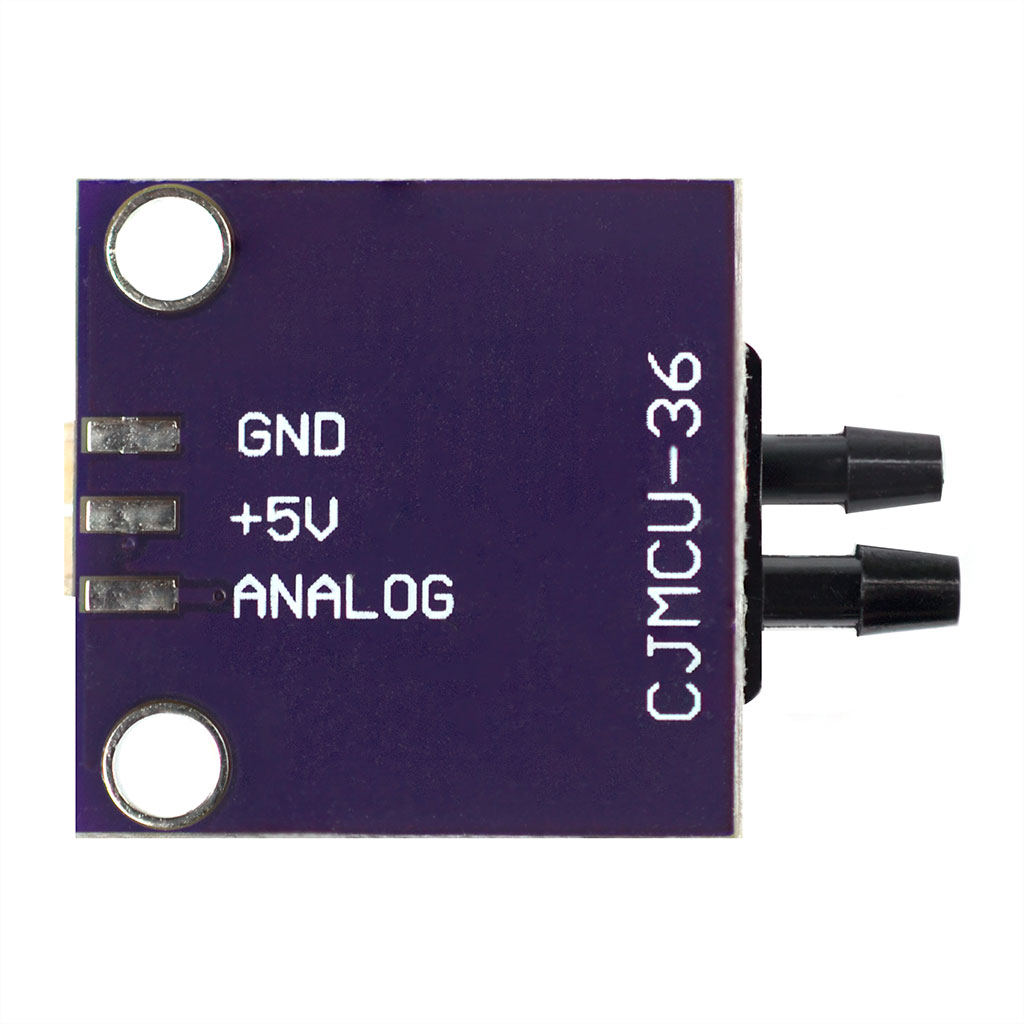

Датчик скорости воздушного потока MPXV7002DP, позволяет определять скорость летательного аппарата
Код товара: CTTL13178
 |
|
|

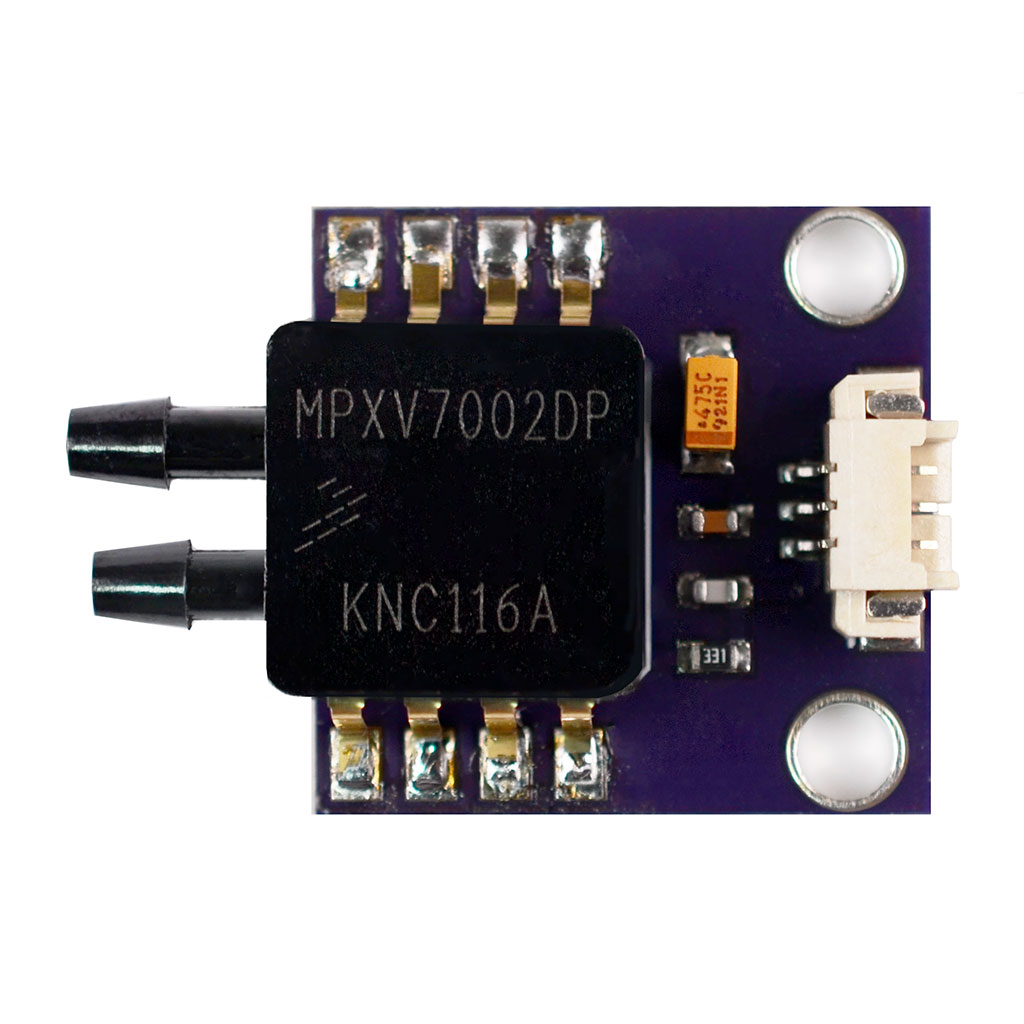

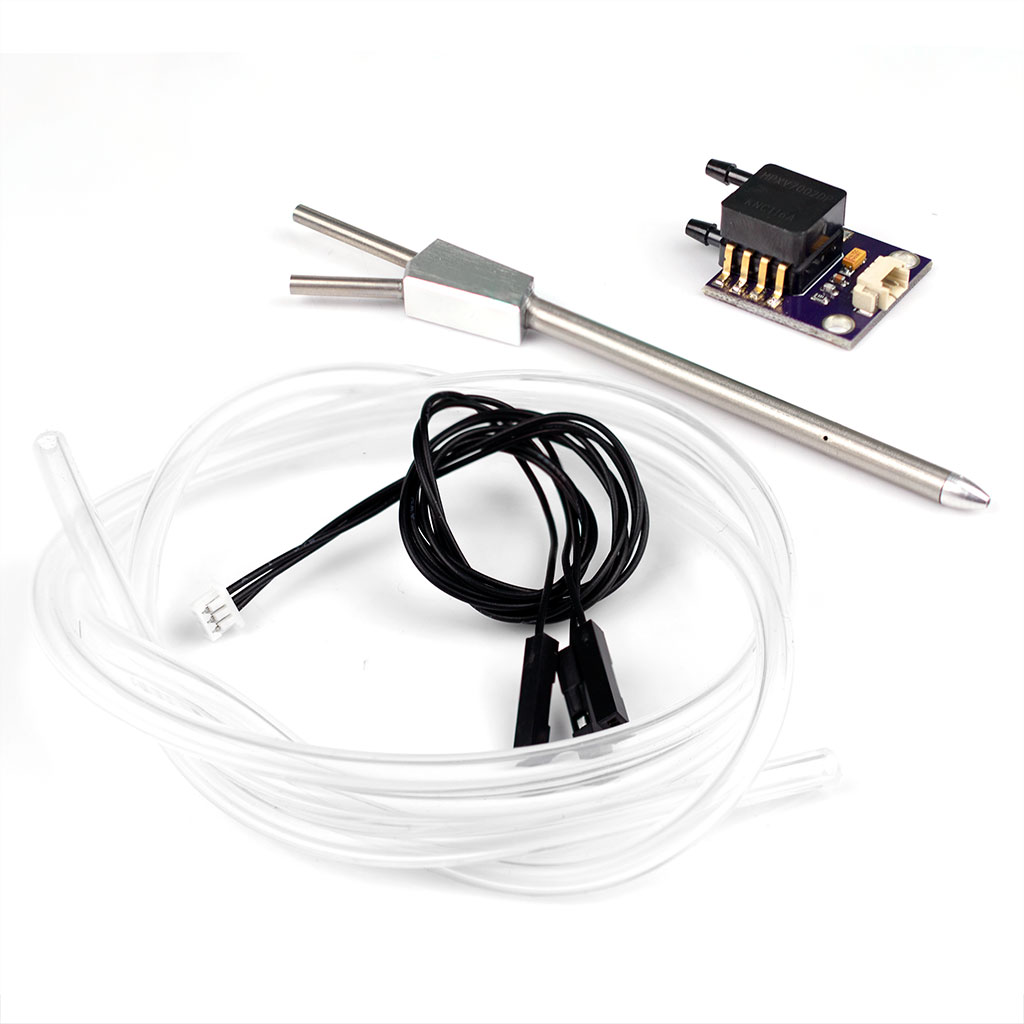

Датчик скорости воздушного потока предназначен для определения скорости летательного аппарата. Представляет собой сочетание приемника воздушного давления в виде трубки Пито-Прандтля и дифференциального аналогового датчика давления воздуха MPXV7002DP. Датчик скорости должен быть установлен строго по направлению полета летательного аппарата. Датчик измеряет разницу между статическим давлением воздуха, которое зачастую равно атмосферному давлению, и давлением встречного потока воздуха, которое неизбежно увеличивается с увеличением скорости летательного аппарата. Стоит отметить, что данный датчик измеряет скорость летательного аппарата относительно окружающего его воздуха, и не измеряет скорость относительно земли. Так встречный поток воздуха будет тормозить летательный аппарат и его скорость относительно воздуха будет выше, чем скорость относительно земли.

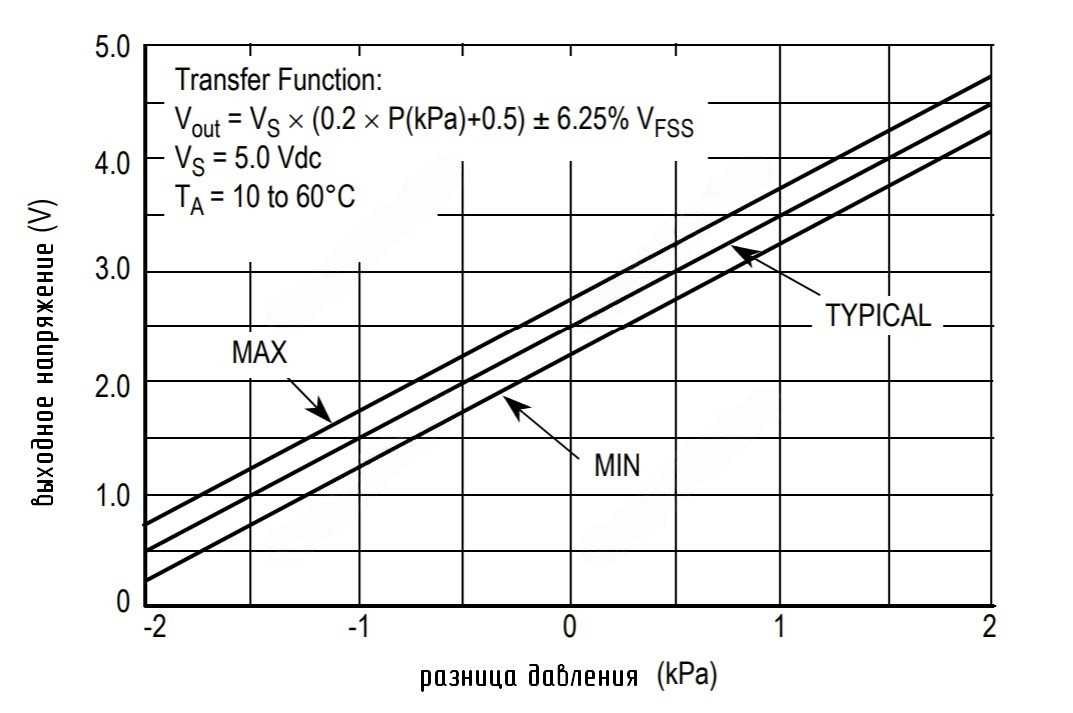

Основные характеристики:Зависимость выходного напряжения от разницы давления на входах датчика расчитывается по формуле Vout=Vs*(0.2*P+0.5), где Vs - напряжение питания, P - давление в килоПаскаль, и приведено на следующем графике. Таким образом, чтобы обеспечить высокую точность измерения, необходимо питать датчик стабилизированным напряжением, либо измерять величину напряжения питания датчика при помощи МК и использовать замеренное напряжение питания в расчетах
 |

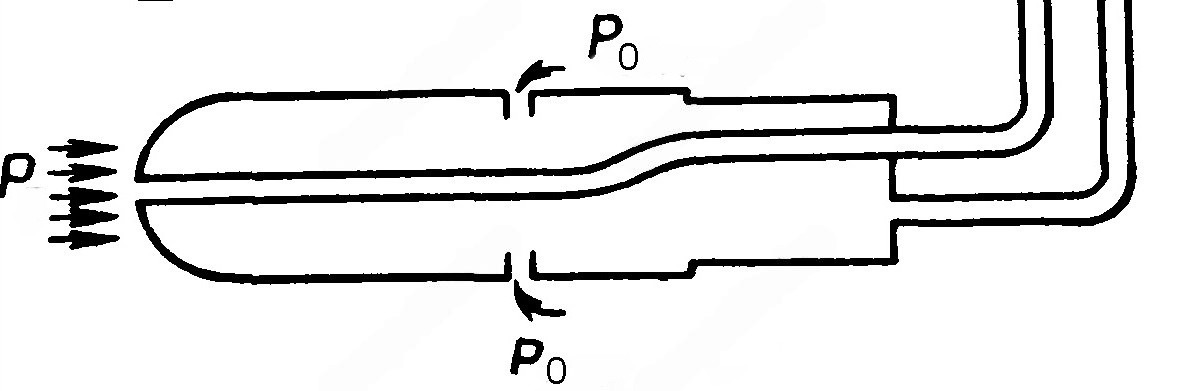

Схематичное устройство трубки Пито-Прандтля.
 |
------------------
