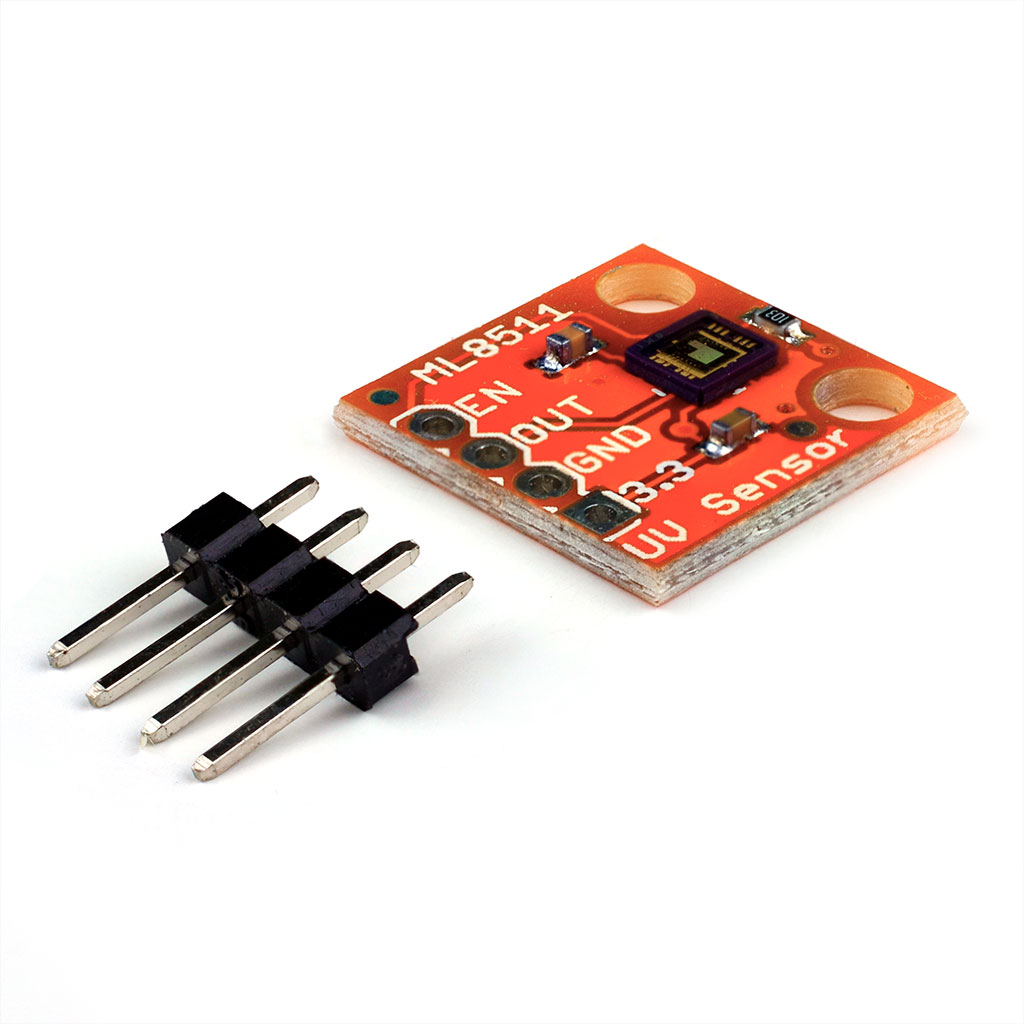

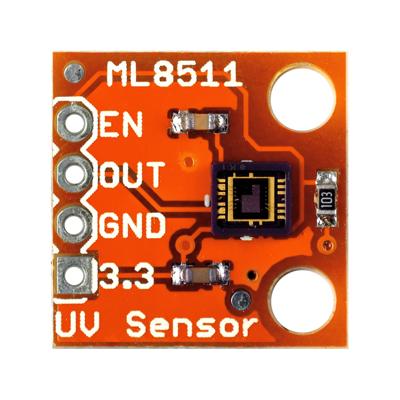

Датчик обнаружения ультрафиолетового свечения ML8511 аналоговый
Код товара: CTTL13588
Есть в наличии| 2220 c |
| 2220 c |
 |
|
|
ML8511 - датчик ультрафиолетового излучения диапазонов UV-A (ближний: 400-315 нм) и UV-B (средний: 315-280 нм) с аналоговым выходом. В состав датчика входит фотодиод, регистрирующий ультрафиолетовое излучение, и операционный усилитель. Для использования датчика с микроконтроллерами необходимо подключить выход датчика к входу аналогово-цифрового преобразователя микроконтроллера.
Характеристики:

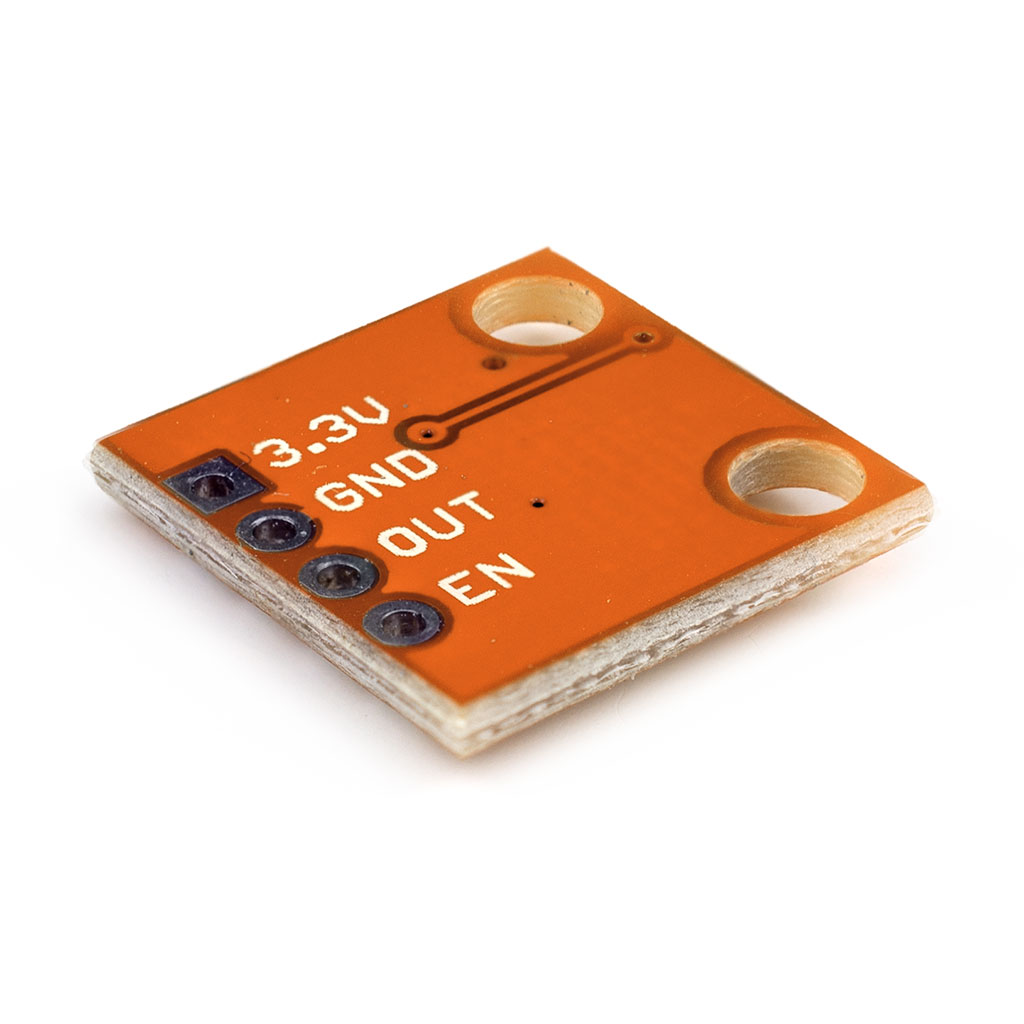

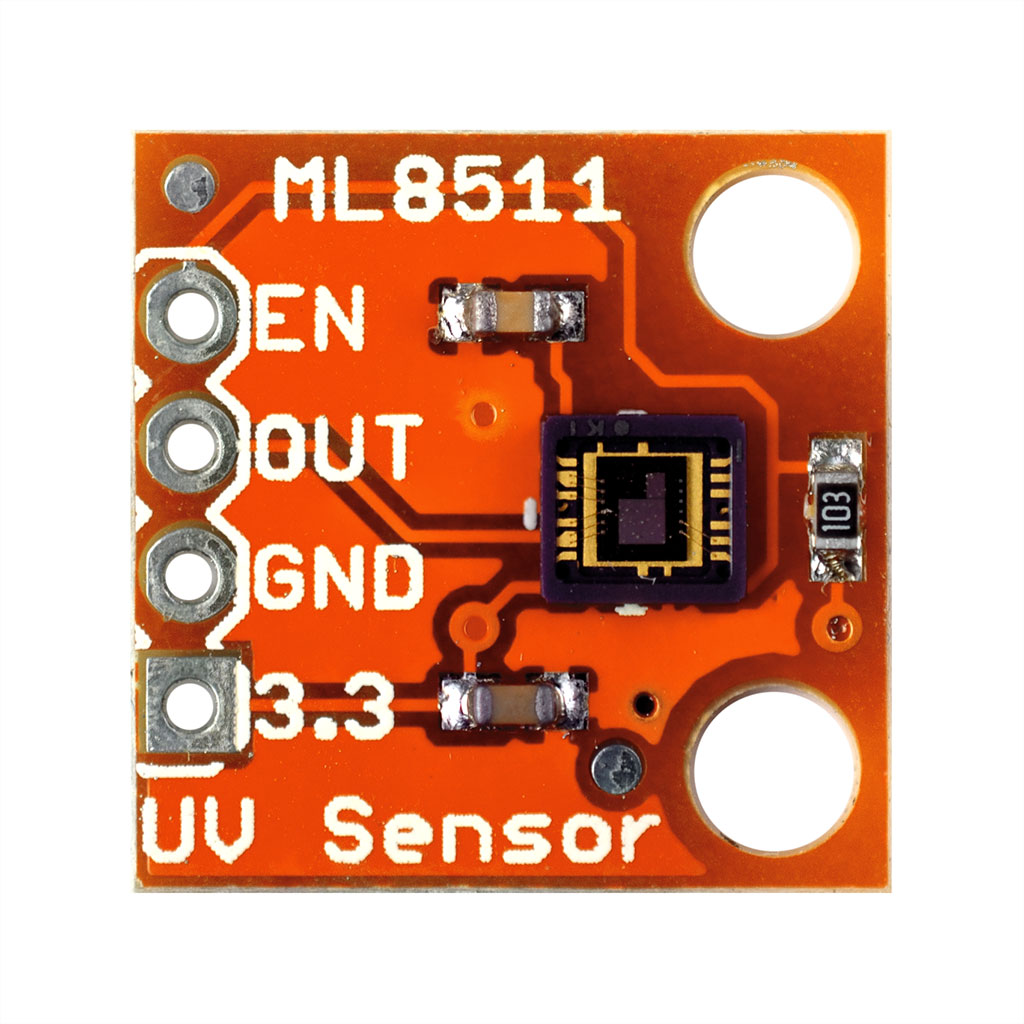

Назначение выводов:

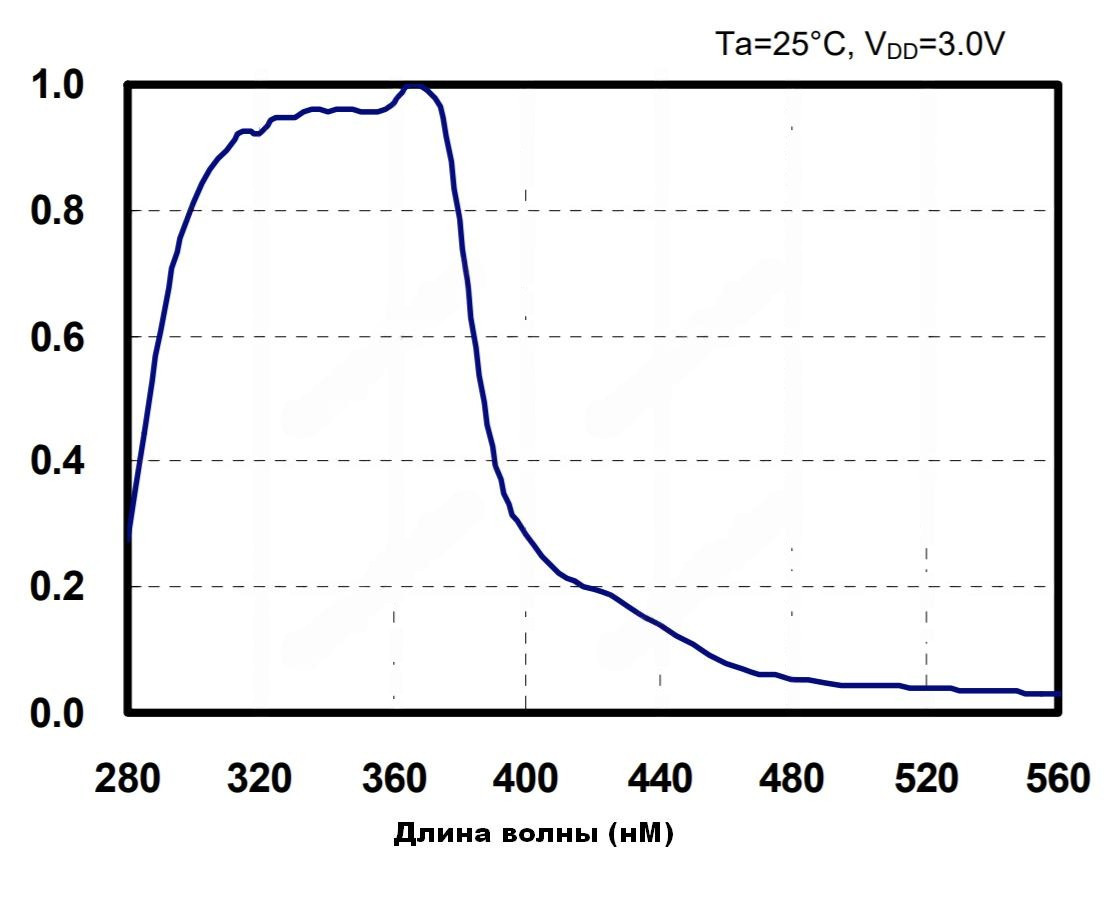

График относительной чувствительности датчика в зависимости от длины волны
 |

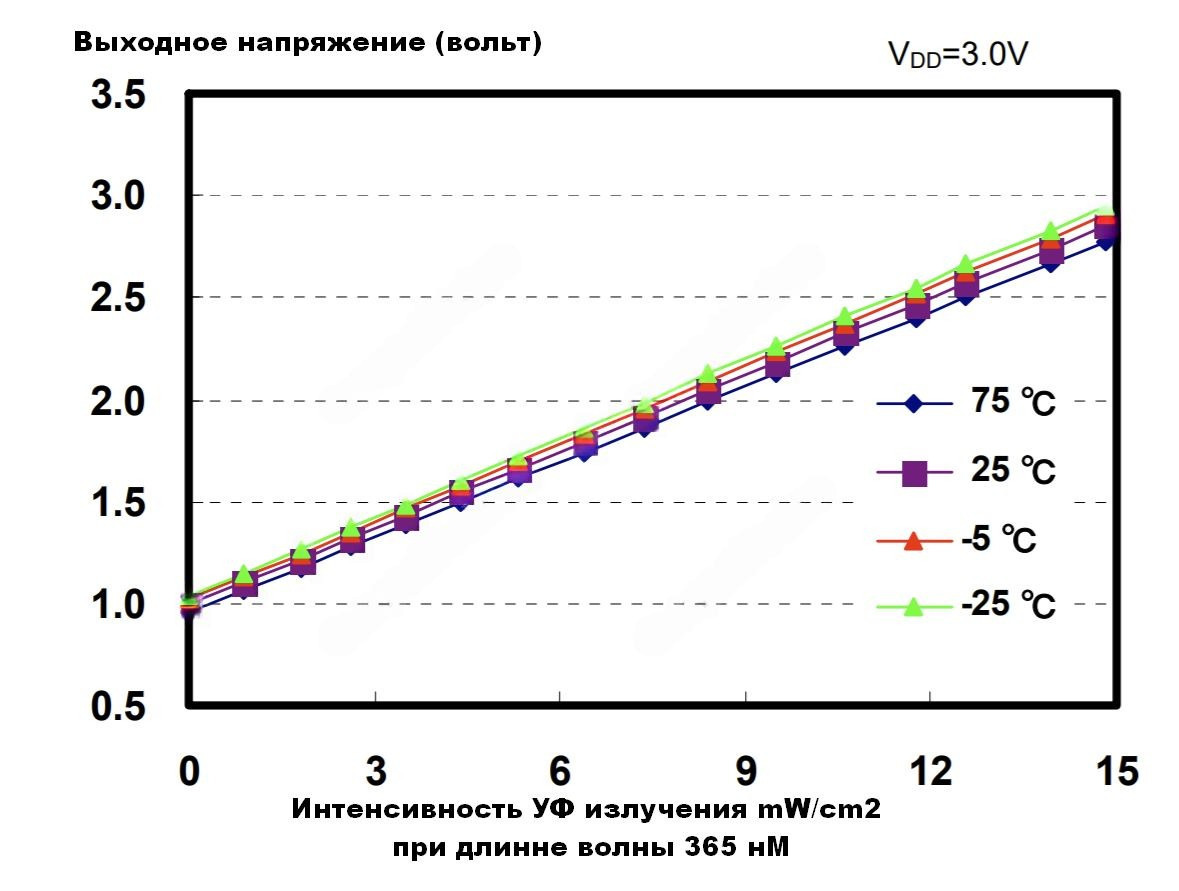

График выходного напряжения в зависимости от интенсивности УФ излучения
 |
Зависимость выходного напряжения от интенсивности излучения имеет форму прямой, которая выражается формулой f(x)=a*x+b. При отсутствии УФ излучения на выходе присутствует напряжение 1 вольт, при интенсивности излучения 10 мВт/см2 напряжение на выходе составляет 2,2 вольт (при напряжении питания 3,3 вольт). Таким образом зависимость выходного напряжения (Vout) от интенсивности УФ излучения (UV) имеет следующий вид: Vout=0.12*UV+1
При расчете интенсивности УФ излучения по выходному напряжению с датчика следует применять следующую формулу: UV=(Vout-1)/0.12 (при напряжении питания 3,3 вольт).
------------------
