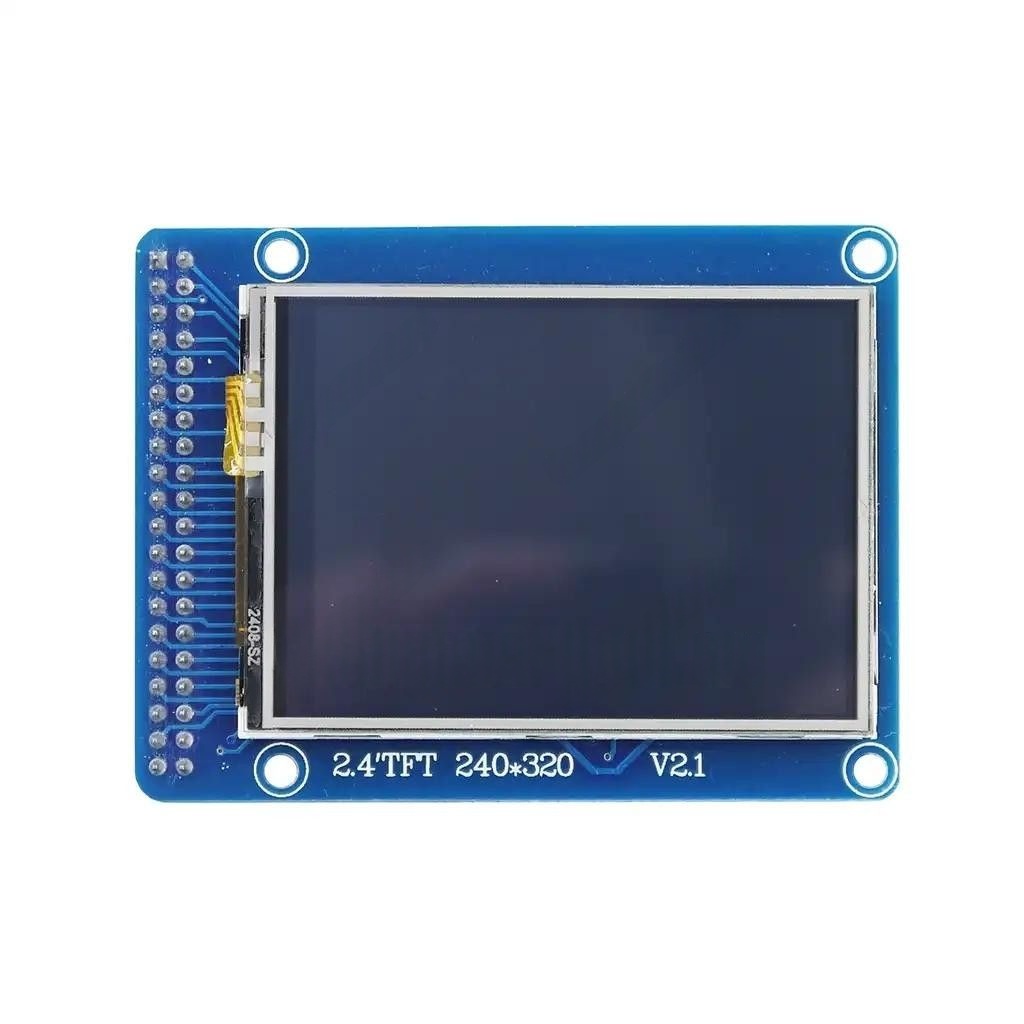

Универсальный дисплей с сенсорной панелью TFT01-2.4 представляет качественное и недорогое решение, предназначенное для разработки и конструирования многоцелевых приложений, основанных на чипах популярных программируемых микроконтроллеров AVR, ARM (STM), PIC, I8051 и других. Дисплей TFT01-2.4 построен на графическом контроллере ILI9325D_V2 (встречаются близнецы на контроллерах SPDF5408, SSD1289, S6D1121, ILI9341 и др.). Обладает 16-разрядной шиной видеоданных с параллельным подключением, способен отображать до 65.5 тысяч различных цветовых оттенков. Разрешение экрана составляет 240х320 точек (пикселей), поддерживается книжная и альбомная ориентация с поворотом картинки на угол 0°/90°/180°/270°. Алгоритм инициализации драйвера ILI9325D_V2 отличается от оригинального ILI9325D несколькими параметрами. Соответствующий код запуска драйвера ILI9325D_V2 интегрирован в Arduino-совместимой библиотеке UTFT для цветных дисплеев, ему назначено имя ILI9325D_16ALT. Библиотека содержит массу примеров программирования графики и инструментов для преобразования форматов.

Скетч со строками активации контроллера ILI9325D_V2:

// Присоединение библиотеки
#include <UTFT.h>

...

// Вызов метода-конструктора для создания экземпляра класса
UTFT <имя экземпляра>(ILI9325D_16ALT, RS, WR, CS, RESET);

...

// Инициализация драйвера
<имя экземпляра>.InitLCD();

...

Параметры яркости и контрастности дисплея наиболее подходящие для окружения с не самым высоким уровнем освещения. Идеальной средой эксплуатации TFT01-2.4 значатся пространства жилых или промышленных помещений. Экранный модуль оснащён резистивной сенсорной панелью на контроллере HR2046, чувствительной к одному касанию. Максимальная точность позиционирования точки прикосновения достигается с использованием стилуса. Дополнительно плата укомплектована устройством считывания флеш-карт стандарта SD с аппаратным интерфейсом 4-SPI. Флеш-карты SD удобны для хранения различных фоновых изображений, текстовых шрифтов или иных мультимедийных данных приложения. Встроенный LDO-регулятор XC6206 позволяет TFT01-2.4 функционировать от низковольтного напряжения в диапазоне 3.3-5.5В. Схема дисплейного модуля, включая LED-подсветку, потребляет менее 250мА постоянного тока DC. Цифровые выводы драйвера ILI9325D_V2 и считывателя SD-карт совместимы с 3.3-вольтовой логикой (не толерантны к 5В). Периферийная коммутация реализована через двухрядный 40-контактный разъём (2х20pin) с типовым шагом 2.54 между контактами. По периметру платы расположены 4 сквозных отверстия М2.5 для монтажа.

Расположение и назначение выводов 40-контактного разъёма TFT01-2.4

Программное обеспечение

1. UTFT библиотека для цветных ЖК дисплеев;

Справочная документация

1. Электрическая принципиальная схема TFT01 (PDF);
