Дисплей сенсорный TFT 3,2 дюйма для MEGA 2560 R3
Код товара: CTTL10198
 |
|
|
Описание

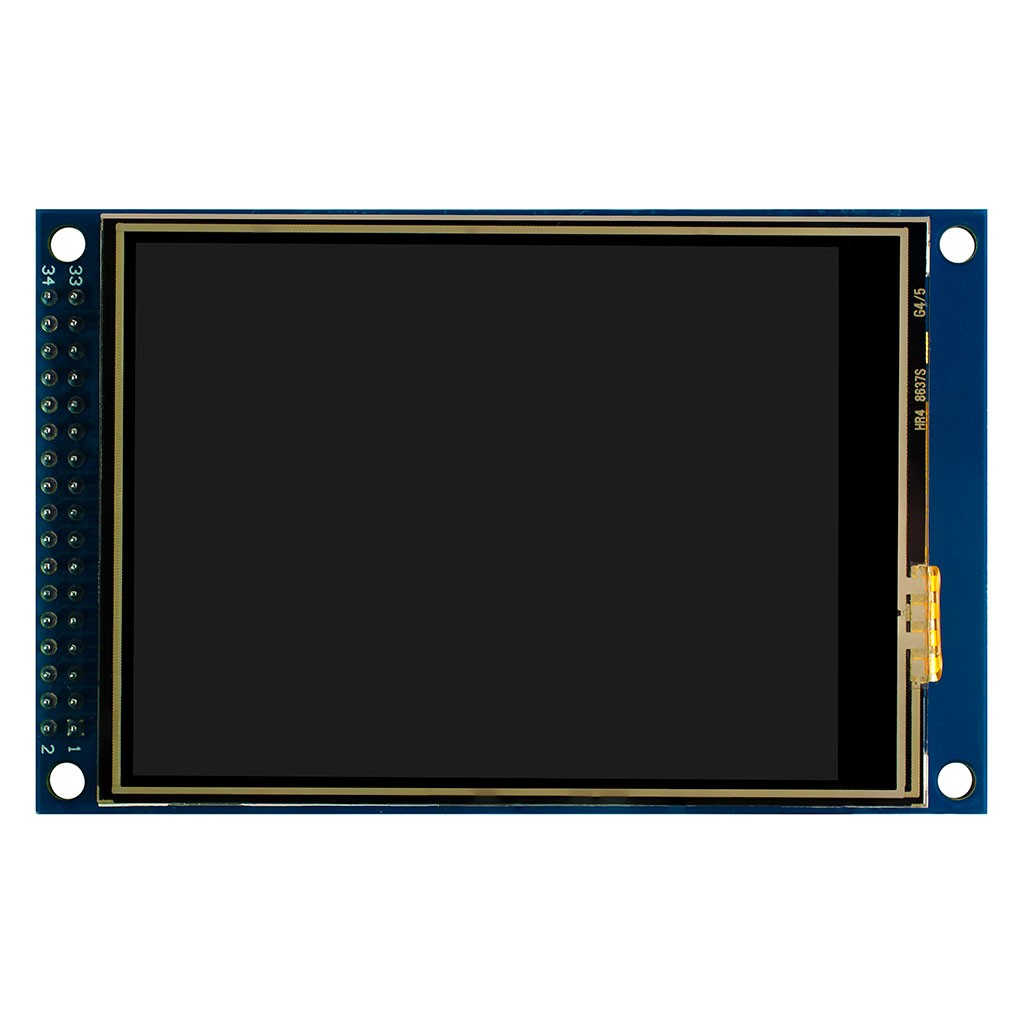

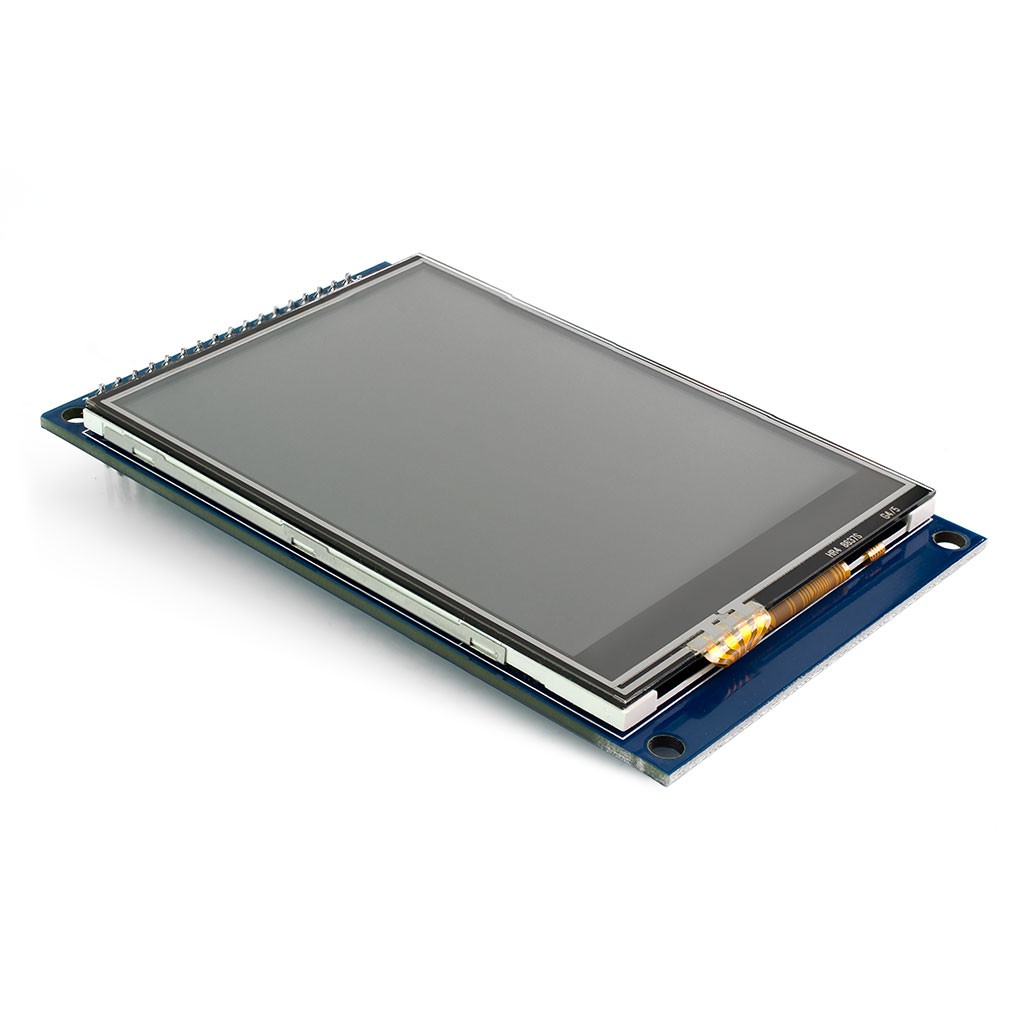

Цветной графический сенсорный экран 3.2" дюйма для MEGA 2560 R3 Arduino
Комплектация

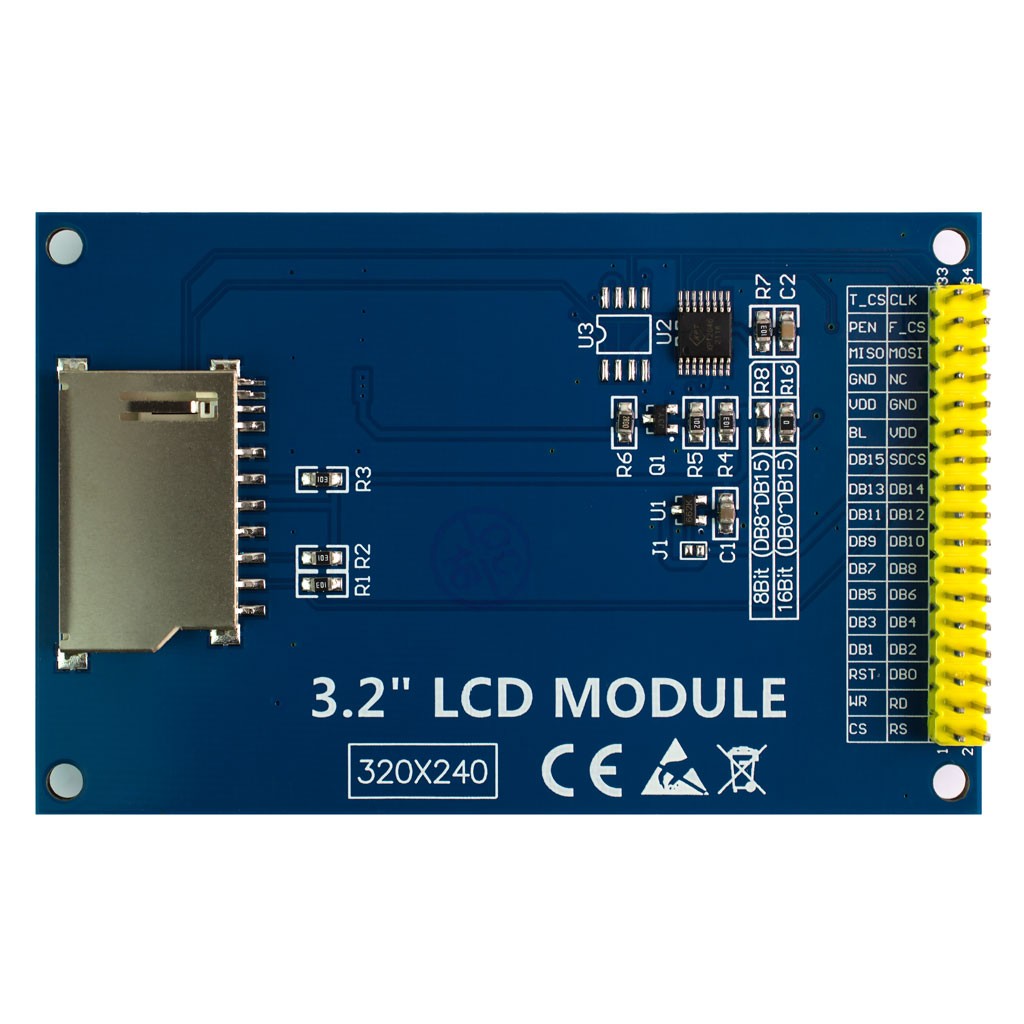

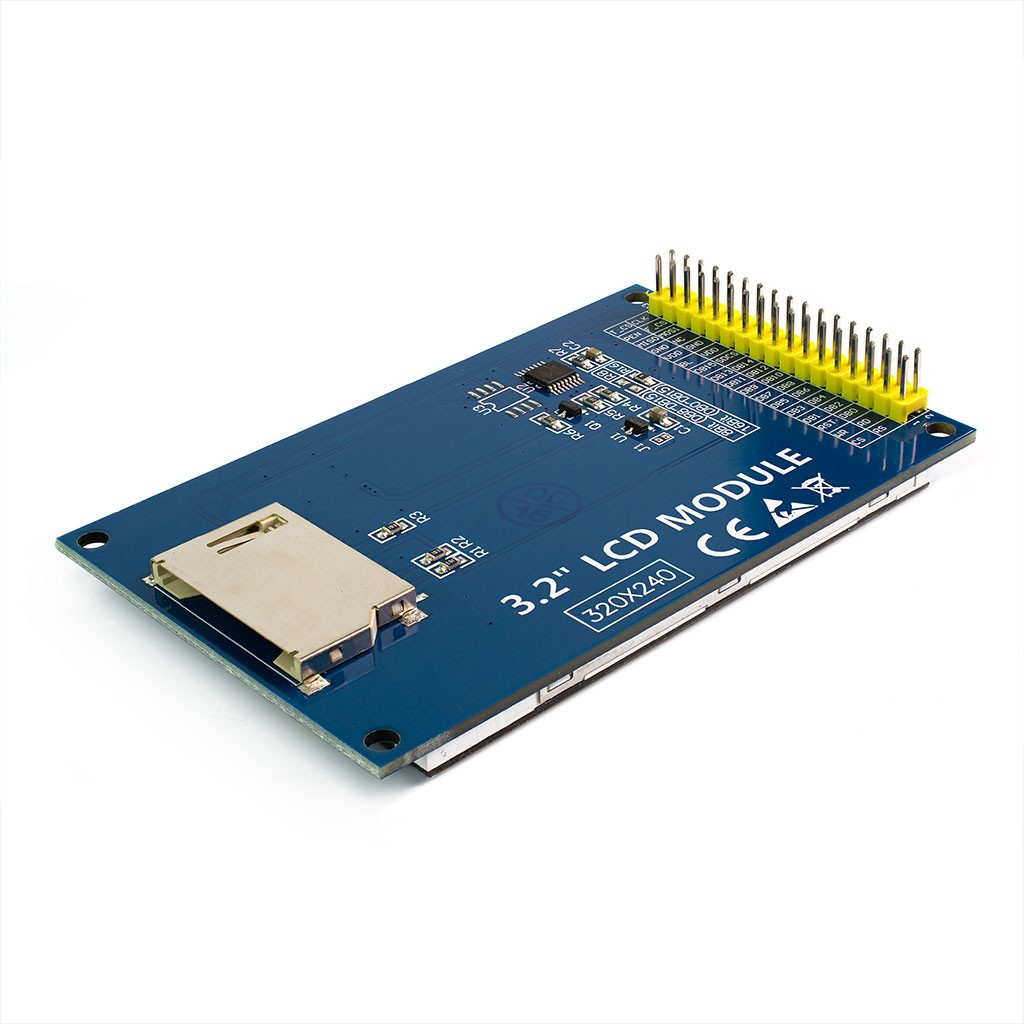

Расположение и назначение контактов
| Номер вывода |
Обозначение | Номер вывода |
Обозначение |
| 20 | NC | 40 | NC |
| 19 | LED_A | 39 | NC |
| 18 | NC | 38 | SD_CS |
| 17 | LCD_RESET | 37 | SD_DIN |
| 16 | F_CS | 36 | SD_CLK |
| 15 | LCD_CS | 35 | SD_DO |
| 14 | LCD_DB15 | 34 | T_IRQ |
| 13 | LCD_DB14 | 33 | T_DO |
| 12 | LCD_DB13 | 32 | NC |
| 11 | LCD_DB12 | 31 | T_DIN |
| 10 | LCD_DB11 | 30 | T_CS |
| 9 | LCD_DB10 | 29 | T_CLK |
| 8 | LCD_DB9 | 28 | LCD_DB7 |
| 7 | LCD_DB8 | 27 | LCD_DB6 |
| 6 | LCD_RD | 26 | LCD_DB5 |
| 5 | LCD_WR | 25 | LCD_DB4 |
| 4 | LCD_RS | 24 | LCD_DB3 |
| 3 | NC | 23 | LCD_DB2 |
| 2 | VCC | 22 | LCD_DB1 |
| 1 | GND | 21 | LCD_DB0 |
Подключение дисплея к стандартным полноразмерным микроконтроллерным платам Arduino UNO, MEGA2560 и т.д. осуществляется при помощи адаптера TFT LCD Mega Shield. Подключение к платам Arduino меньших размеров или к контроллерам другой платформы выполняется обычным проводным способом.
------------------
