Дисплей графический LCD с диагональю 7 дюймов, разрешением 1024х600 пикселей и емкостным тачскрином
Код товара: CTTL10738
Есть в наличии| 5340 c |
| 5340 c |
 |
|
|
Описание
Технические характеристики
Комплектация

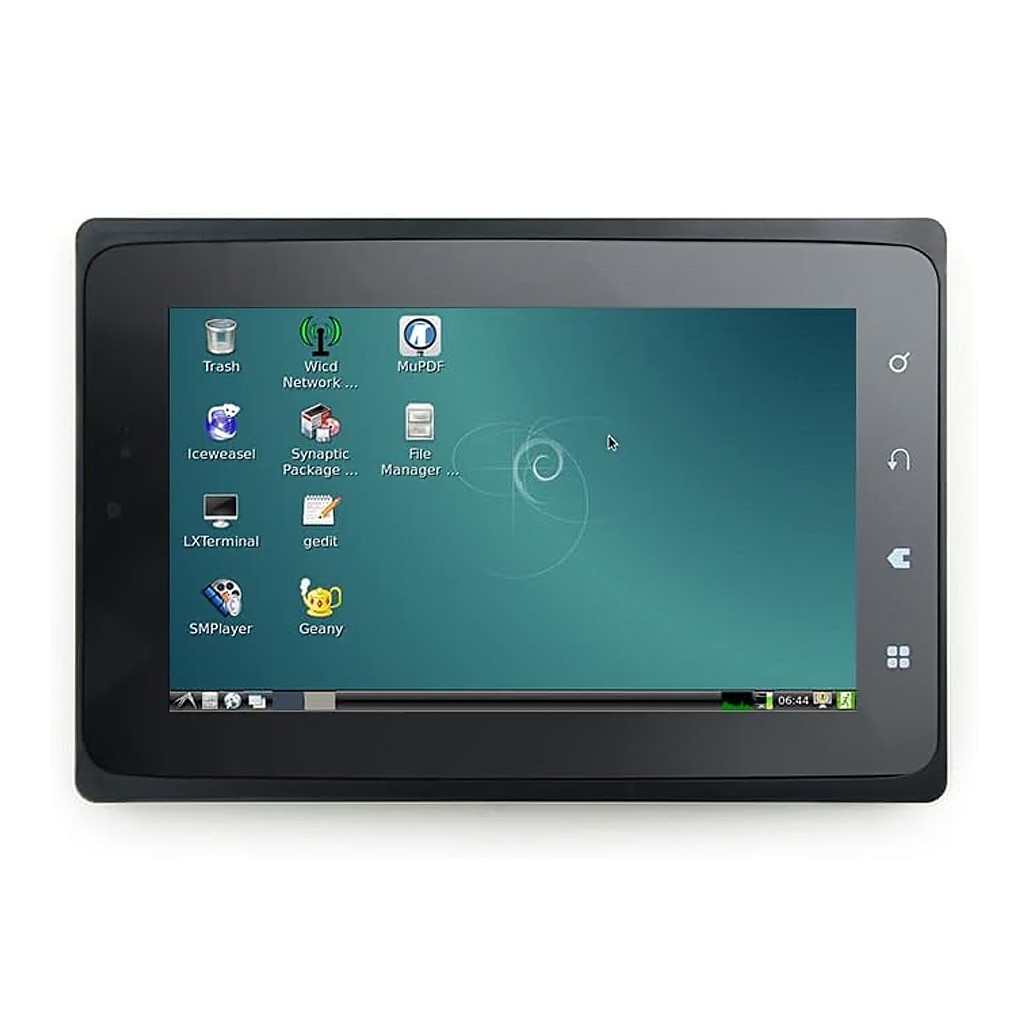

Компактные одноплатные компьютеры семейства NanoPi и NanoPC, наравне со своими прочими аналогами, способны выводить любую графическую информацию, будь то окно операционной системы или интерфейс другого запущенного приложения. Они также поддерживают удобный способ ввода данных через сенсорную панель. Специально для этой платформы разработан 7-дюймовый цветной дисплей X710 FriendlyARM. Модель обладает ЖК-матрицей TN-TFT с высоким HD разрешением 1024х600 точек и укомплектован ёмкостной сенсорной панелью, обрабатывающей до 2 касаний. Дисплей X710 оснащён единственным 45-контактным разъёмом подключения FFC/FPC с последовательной шиной RGB888 для передачи изображения, шиной I2C сенсорной панели и однопроводной шиной OneWire. У дисплея малая толщина, всего 9.5мм, и интересный дизайн корпуса со скруглёнными углами. Имеются четыре аппаратные сенсорные кнопки, работающие в ОС Android. Для крепления к чему-либо, в корпусе предусмотрены 4 крепёжных отверстия с резьбой диаметром 3мм. Дисплей X710 совместим со множеством ARM-плат производства FriendlyELEC серии NanoPi, NanoPC, Mini или Tiny.
Интерфейсы разъёма подключения
| Контакт# | Название | Описание |
| 1, 2 | VDD_5V | +5В напряжение питания LCD модуля +В |
| 11?20?29, 37, 38, 39, 40, 45 | DGND | Общий, заземление |
| 3-10 | VD0-VD7 | RGB синий составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 12-19 | VD8-VD15 | RGB зелёный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 21-28 | VD16-VD23 | RGB красный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 30 | TOUT1 | Подключен к порту ввода-вывода P1.7 STC11L04E |
| 31 | EINT10 | Подключен к порту P3.2 SCT11L04E. Контроллер используется для идентификации модели LCD и управляня подсветкой (см. Технология FriendlyARM OneWIRE) |
| 32 | nRESET | Исходящий низкоуровневый сигнал сброса |
| 33 | VDEN | Сигнал включения данных вертикальной развёртки |
| 34 | VSYNC | Сигнал вертикальной синхронизации |
| 35 | HSYNC | Сигнал горизонтальной синхронизации |
| 36 | VCLK | Сигнал синхронизации частоты пикселя |
| 41 | I2C2_SCL | Синхронизация шины I2C/IIC контроллера сенсорной панели |
| 42 | I2C2_SDA | Данные шины I2C/IIC контроллера сенсорной панели |
| 43 | EINT14 | Входящий сигнал прерывания контроллера сенсорной панели |
| 44 | EINT15 | Подтянут к напряжению 3.3В |
Технология FriendlyARM OneWIRE
Все дисплейные модули FriendlyARM обладают проприетарным интерфейсом OneWire, отличающегося от общеизвестного однопроводного стандарта OneWire частотой сигнала 9.6кГц, генерируемой с помощью таймеров процессора ARM (но не ШИМ). В схему каждого LCD модуля FriendlyARM встроен OneWire процессор ARM, в памяти которого храниться уникальный номер ID. Этот идентификатор позволяет операционной системе одноплатного ПК семейства FriendlyARM правильно распознать LCD и загрузить для него соответствующий драйвер. Таким образом реализуется метод подключения, аналогичный технологии Plug-and-Play. Кроме того, интерфейс OneWire FriendlyARM применяется для настройки уровня подсветки LCD. Значение в диапазоне передаётся во встроенный в дисплей процессор ARM и им же обрабатывается.

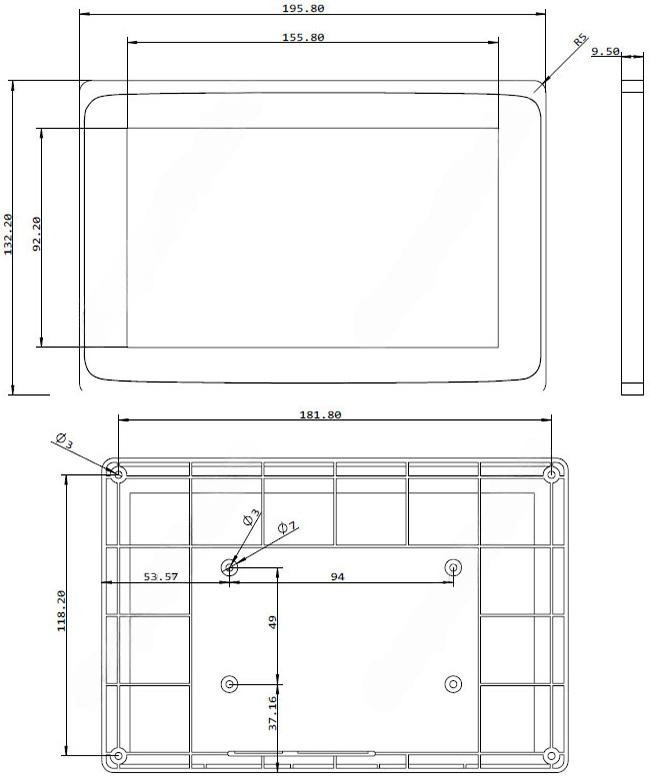

Физические размеры, мм
 |
Документация
- Электрическая принципиальная схема дисплея X710 FriendlyARM (PDF);
- Спецификация матрицы AT070TNA2 Innolux (англ., PDF);
- Поддержка FriendlyARM на GitHub;
- FriendlyELEC вики для LCD-X710 (web-версия);
------------------
