Дисплей графический 1.8 технология TFT 128 x 160 пикселей чип ST7735S
Код товара: CTTL13036
Есть в наличии| 610 c |
| 610 c |
 |
|
|
Описание

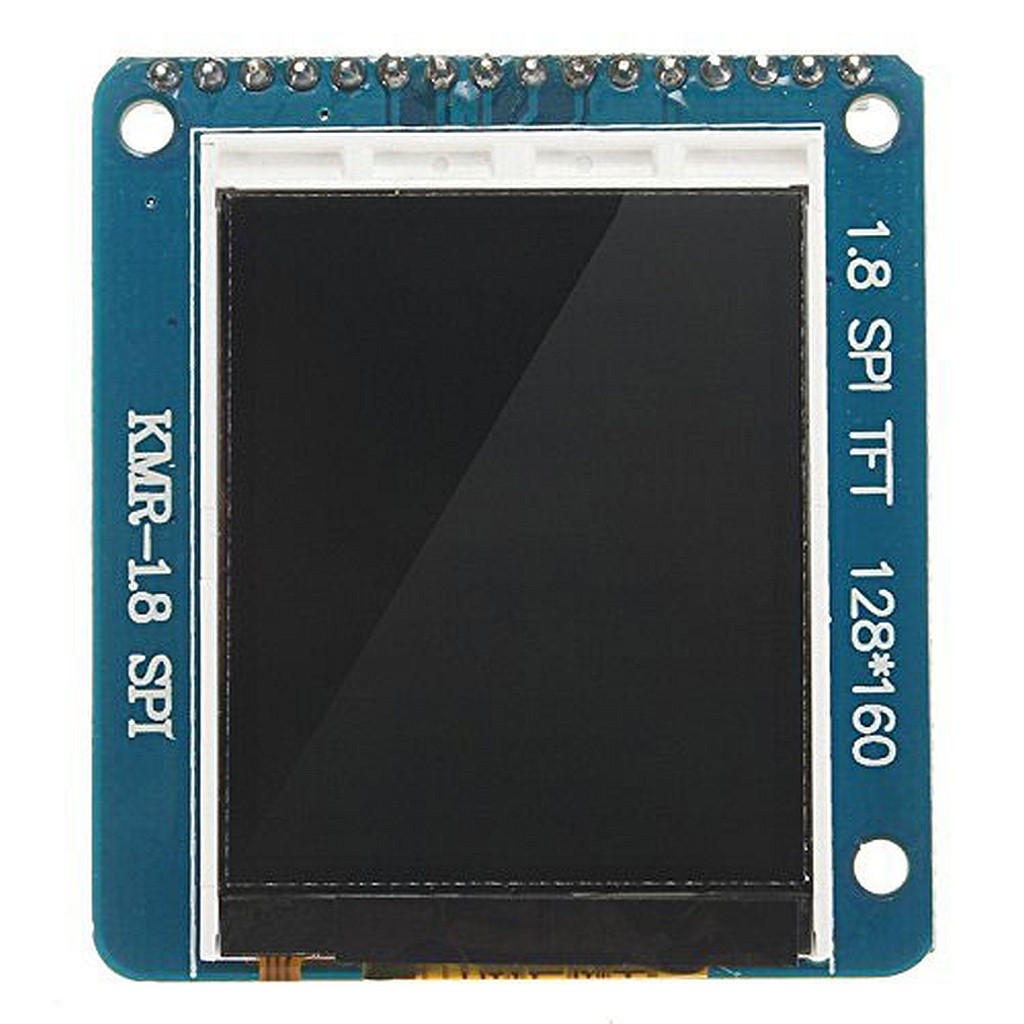

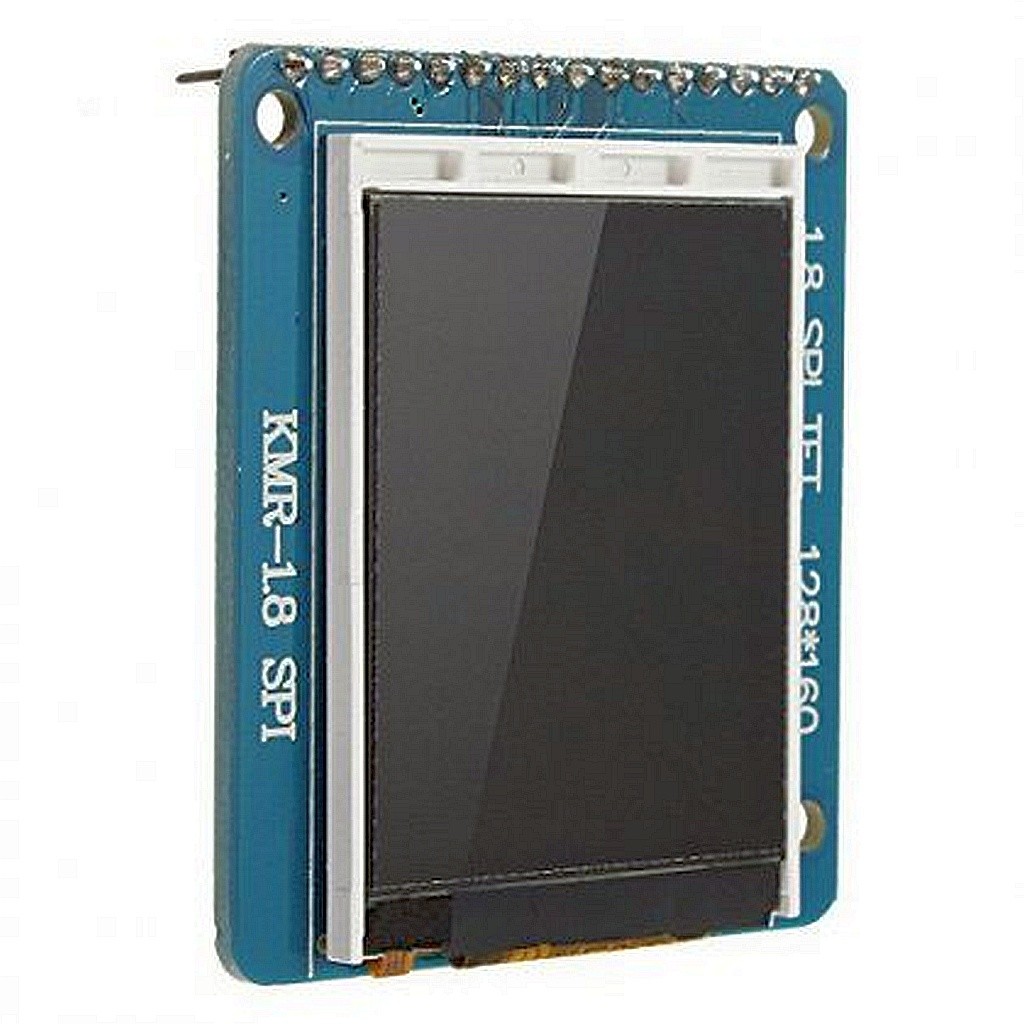

Компактный цветной ЖК TFT-дисплей с диагональю 1.8" дюйма и разрешением 128*160 пикселей, поддерживает портретную и альбомную ориентацию. Отличный вариант для интеграции в портативные или стационарные проекты небольших размеров. Дисплейный модуль укомплектован чипом LDO-регулятора, способен функционировать от 3.3-вольтового или 5-вольтового напряжения. Уровень напряжения логических сигналов для всех контактов ввода/вывода платы KMR-1.8 составляет 3.3 вольта.
Дисплей содержит встроенный считыватель флеш-карт формата SD, который может использоваться для хранения любых цифровых данных приложения: графических изображений, текстовых или звукосодержащих файлов. Как правило, ресурсы главного программируемого контроллера, отвечающего за выполнение программного кода, не безграничны. Нередки случаи, когда индивидуальной памяти процессора, свободной от кода приложения, попросту не достаточно для размещения необходимого количества медиаконтента. Если данных для вывода на дисплей оказывается действительно много (например, более 2-х или 3-х полноразмерных картинок), они предпочтительно располагаются в дополнительном, легко подключаемом накопителе (флешке).

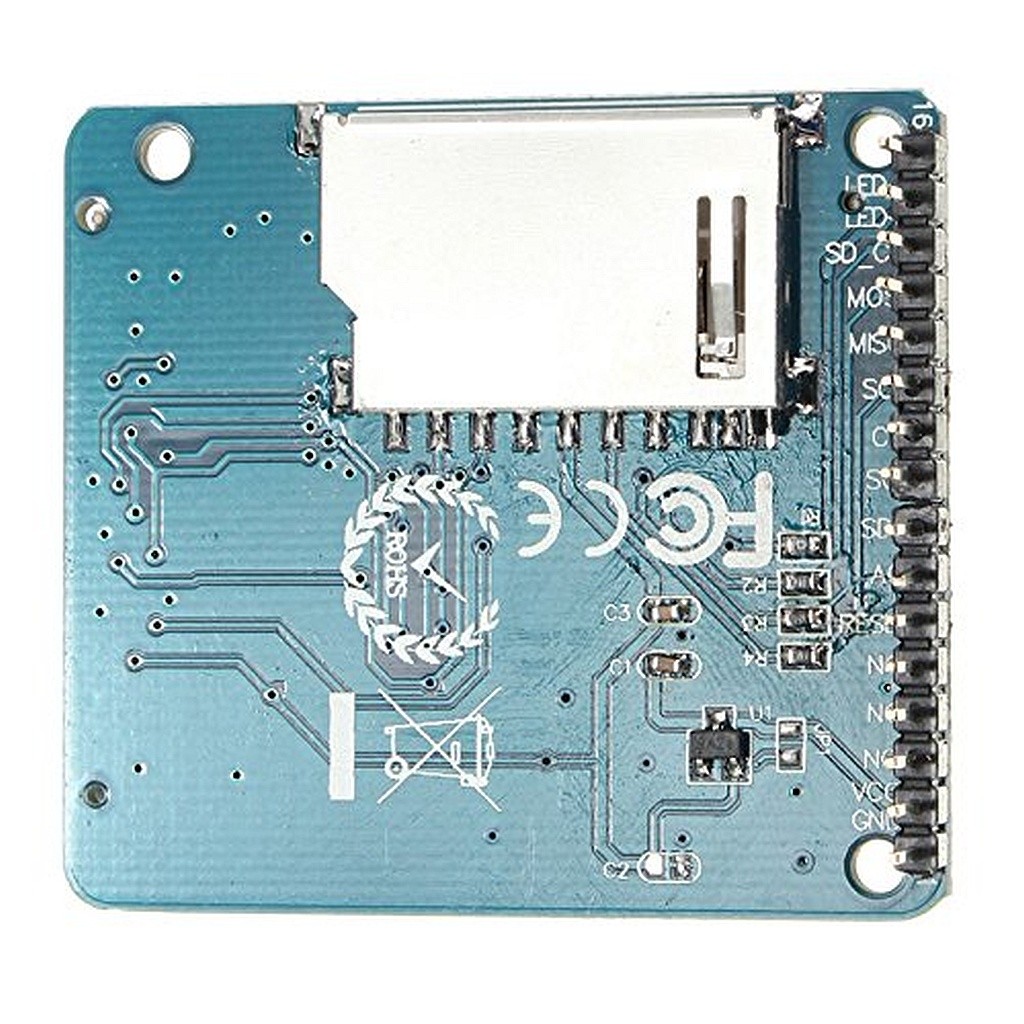

Соединительных контактов на плате графического модуля KMR-1.8 немного больше из-за наличия картридера. В тоже время объединение двух отдельных исполнительных компонентов в одном решении способствует экономии занимаемого пространства в малогабаритных корпусах проектируемых устройств, упрощает и облегчает коммутацию с управляющим контроллером. Графический контроллер дисплея, считыватель карт TF SD, и белая светодиодная подстветка ЖК-матрицы, разделены между собой персональными шинами подключения питания и обмена цифровыми данными.
Характеристики

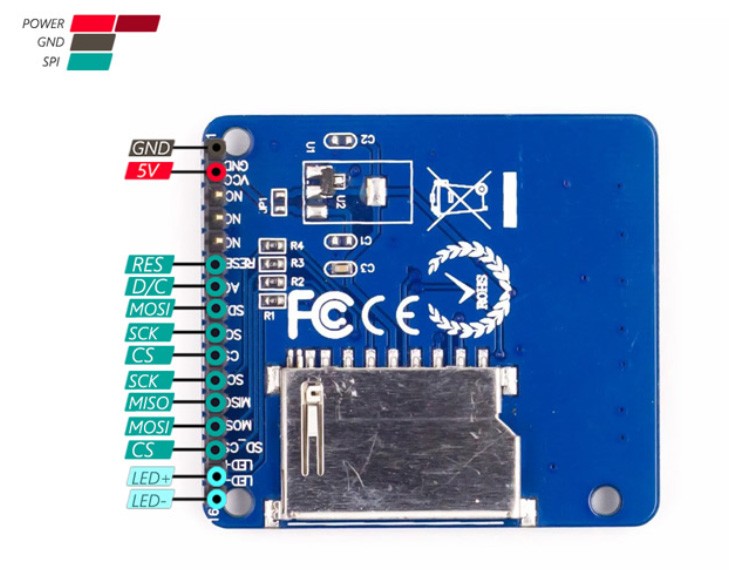

Расположение выводов на плате дисплейного модуля
 |
Абсолютно все цифровые входы/выходы 3.3-вольтового дисплейного модуля KMR-1.8, представленные в однорядном разъёме коммутации с шагом 2.54мм, не толератны к 5-вольтовой логике (в распоряжении у большинства контроллеров Ардуино). Экранный модуль KMR-1.8 легко адаптируется к иным логическим уровням с использованием, например, схем двухнаправленного преобразования напряжения 3.3В<->5.0В.
Интерфейс подключения дисплея с контроллером ST7735S
| Имя вывода | Режим | Назначение |
| VDD | Питание | Напряжение 3.3-5В постоянного тока DC |
| GND | Питание | Общий, заземление |
| RESET | Вход | Сброс ST7735S, активный низкоуровневый сигнал |
| A0 (DC) | Вход | Управление режимами данные/команда (Data/Command) |
| SDA (MOSI) | Вход | Линия данных шины SPI |
| SCL | Вход | Линия тактирования шины SPI |
| CS | Вход | Выбор чипа ST7735S (SPI Chip Select), активный низкоуровневый сигнал |
Интерфейс подключения считывателя карт TF SD
| Имя вывода | Режим | Назначение |
| VDD | Питание | Напряжение 3.3-5.1В постоянного тока DC |
| GND | Питание | Общий, заземление |
| SCK | Вход | Линия тактирования шины SPI |
| MOSI | Вход | Линия данных шины SPI |
| MISO | Выход | Линия данных шины SPI |
| SD_CS | Вход | Выбор считывателя TF SD (SPI Chip Select), активный низкоуровневый сигнал |
Интерфейс подсветки ЖК-матрицы дисплейного модуля KMR-1.8
| Имя вывода | Режим | Назначение |
| VDD | Питание, вход | Напряжение 3.3В постоянного тока DC. Поддерживается ШИМ-модуляция для регулировки яркости |
| GND | Питание | Общий, заземление |

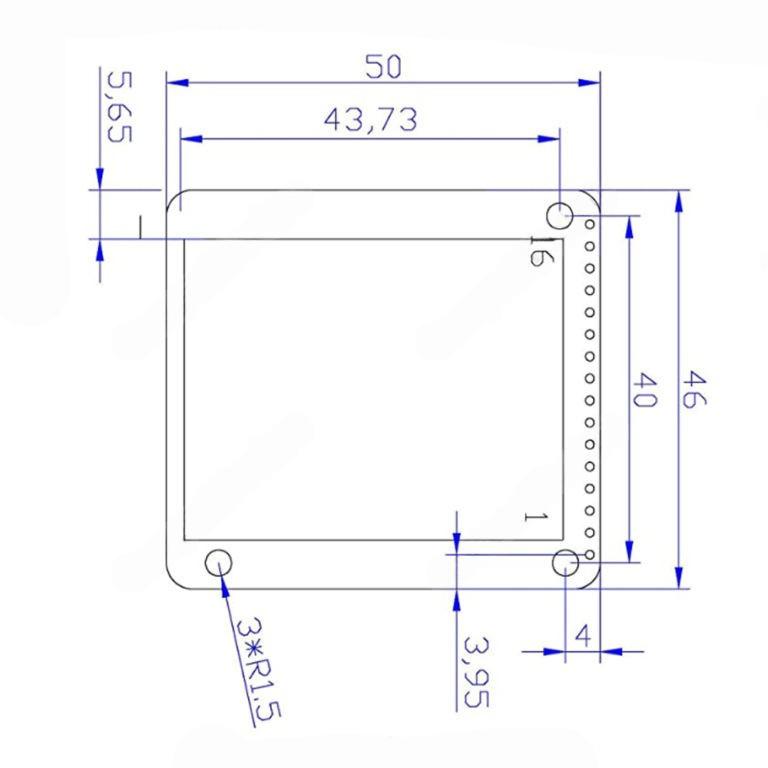

Размеры дисплея:
 |
Программное обеспечение
- Подключаемая библиотека TFT с примерами програмирования контроллера ST7735 (по умолчанию встроена в Arduino IDE 1.0.5+);
