Цветной графический LCD дисплей 5 с разрешением 800х400 точек
Код товара: CTTL13258
Есть в наличии| 3030 c 4002 c |
| 3030 c 4002 c |
 |
|
|
Описание
Технические характеристики
Комплектация

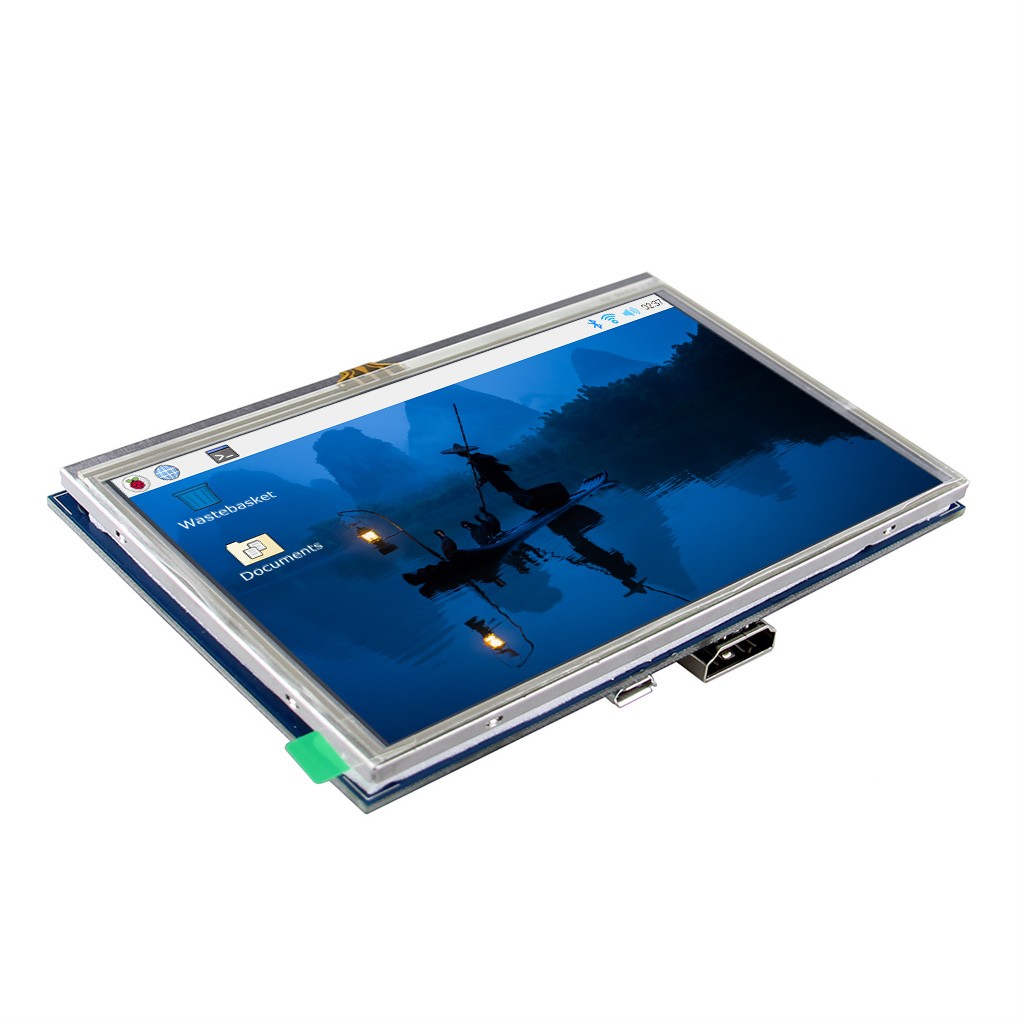

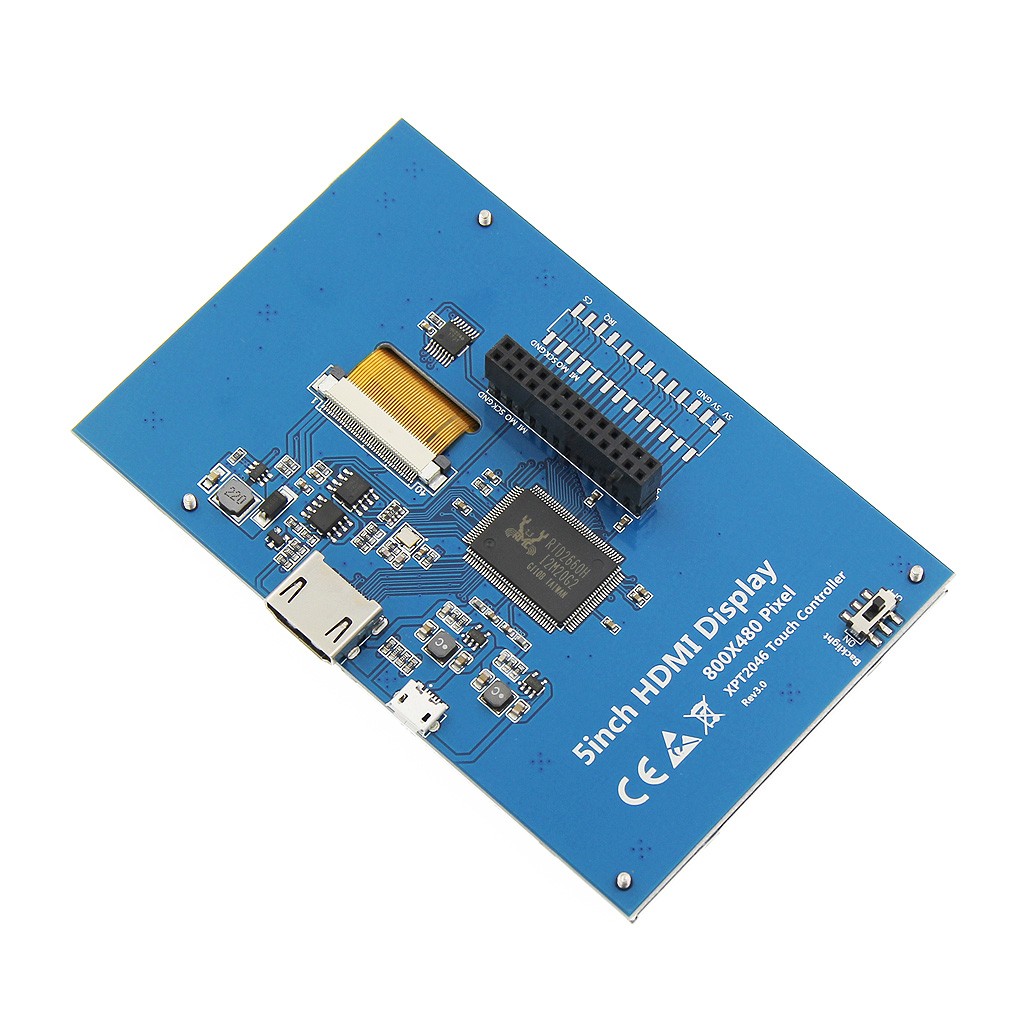

Работать на Raspberry Pi с графической информацией позволяет новый дисплейный модуль MPI5008. Размером 5 дюймов по диагонали, он имеет разрешение 800х480 точек в 16.7 млн. палитре цветов. Модель MPI5008 обладает резистивной сенсорной панелью, чувствительной к одному касанию. Сенсорная панель обеспечивает ввод данных для управления приложением, запущенного на одноплатном ПК Raspberry Pi. С обратной стороны печатной платы установлен укороченный 26-контактный соединительный разъём GPIO, соответствующий по расположению и назначению выводов для всех полноразмерных моделей Raspberry Pi. Через этот разъём осуществляется связь контроллера RPi с сенсорной панелью дисплея MPI5008, другие варианты подключения не предусотрены. Сенсорная панель функционирует на шине SPI, для её правильной работы необходима установка драйвера.
Соединительный 26-контактный разъём GPIO смещён к центру модуля таким образом, чтобы дисплей MPI5008 легко и просто совмещался с платой Raspberry Pi, без использования каких-либо проводных соединений. Выход HDMI Raspberry Pi с цифровым видео и аудио сигналами объединяется со входом HDMI на дисплее с помощью специализированного переходника HDMI-HDMI, который полностью совместим со стандартным HDMI-портом Raspberry Pi 1-3 поколений. Дисплей MPI5008 также совместим с Raspberry Pi 4 и новее. Однако из-за изменения формата портов HDMI и их локации на плате, потребуется проводной переходник-адаптер. Из дополнительных опций у дисплейного модуля MPI5008 есть ручной переключатель ON/OFF управления подсветкой и нераспаянная область контактов, точь-в-точь диблирующая контакты разъём GPIO. Порт MicroUSB предназначен для питания электроники и подсветки MPI5008, когда дисплей используется с другим оборудованием (без Raspberry Pi).

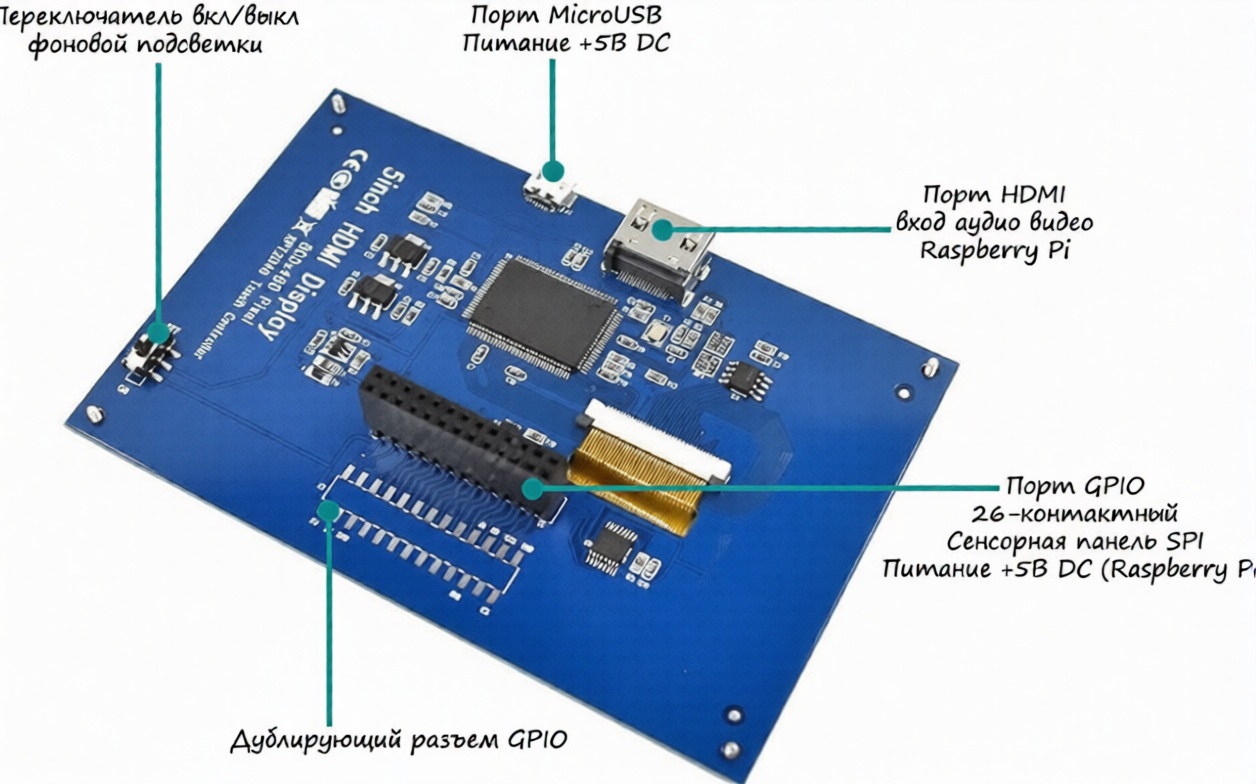

Интерфейсы дисплейного модуля MPI5008
 |
Расположение и назначение выводов GPIO
| Функция | Имя | № | № | Имя | Функция |
| Питание вход +5В | 5V | 2 | 1 | 3V3 | Нет соединения |
| Питание вход +5В | 5V | 4 | 3 | SDA | Нет соединения |
| Питание, общий, земля | GND | 6 | 5 | SCL | Нет соединения |
| Нет соединения | TX | 8 | 7 | P7 | Нет соединения |
| Нет соединения | RX | 10 | 9 | GND | Питание, общий, земля |
| Нет соединения | P1 | 12 | 11 | P0 | Нет соединения |
| Питание вход +5В | GND | 14 | 13 | P2 | Нет соединения |
| Нет соединения | P4 | 16 | 15 | P3 | Нет соединения |
| Нет соединения | P5 | 18 | 17 | 3V3 | Нет соединения |
| Питание вход +5В | GND | 20 | 19 | MI | Сенсорная панель. Шина SPI. Вход MOSI |
| Сенсорная панель. Выход прерывания | IRQ | 22 | 21 | MO | Сенсорная панель. Шина SPI. Выход MISO |
| Нет соединения | CE0 | 24 | 23 | SCK | Сенсорная панель. Шина SPI. Синхронизация SCLK |
| Сенсорная панель. Шина SPI. Выбор микросхемы CS | TCS | 26 | 25 | GND | Питание, общий, земля |

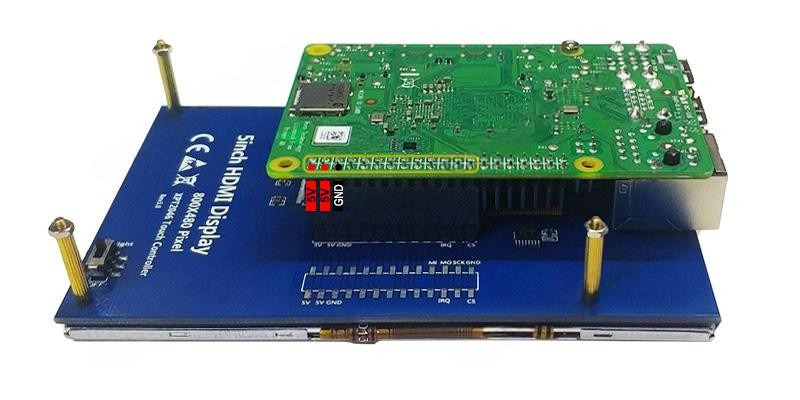

Ключевые выводы Raspberry Pi с выходом напряжения питания +5В
 |

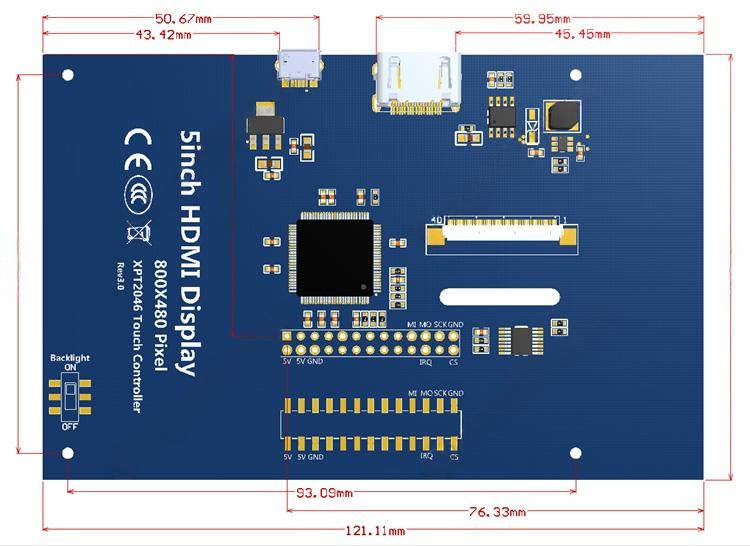

Физические размеры, мм
 |
Программное обеспечение и документация
------------------
