Дисплей графический LCD с диагональю 3.5 дюймов, разрешением 320х240 пикселей и резистивным тачскрином
Код товара: CTTL13649
Есть в наличии| 5190 c |
| 5190 c |
 |
|
|
Описание
Технические характеристики
Комплектация

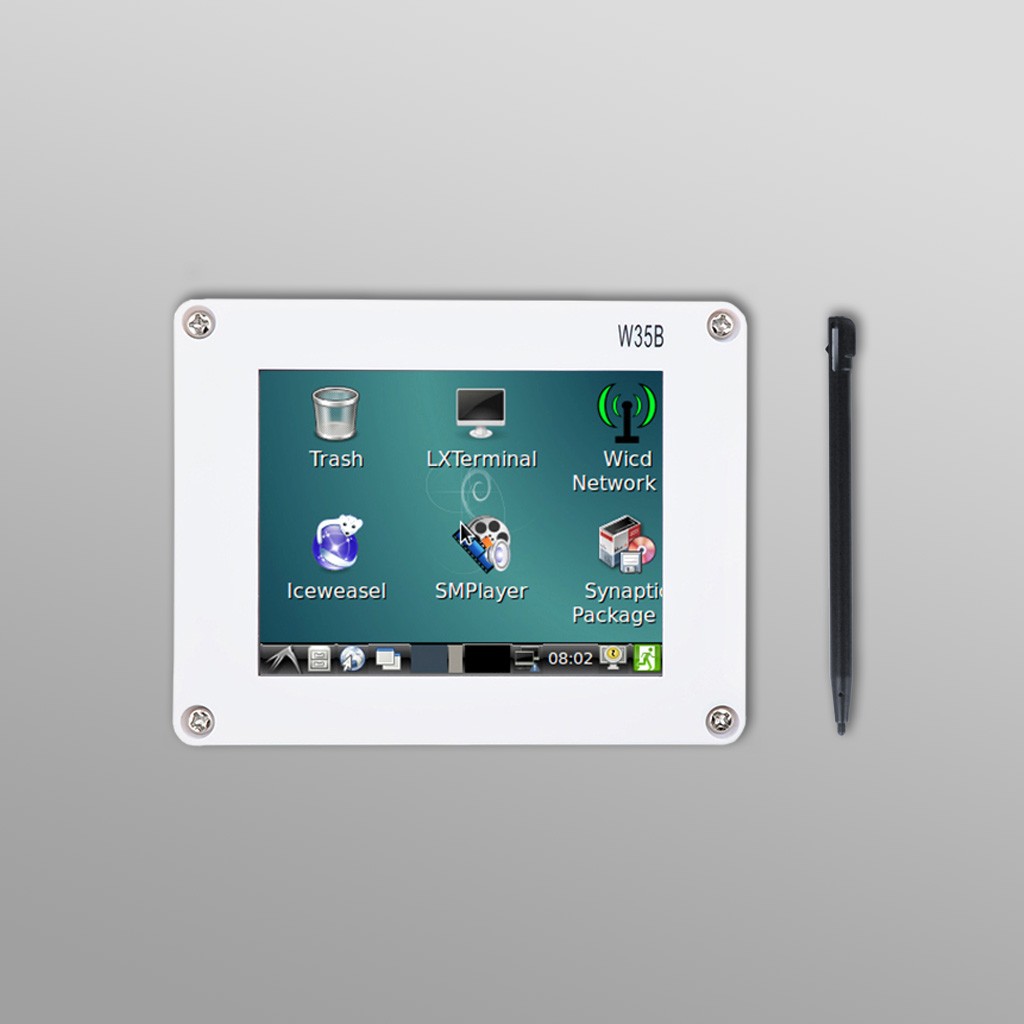

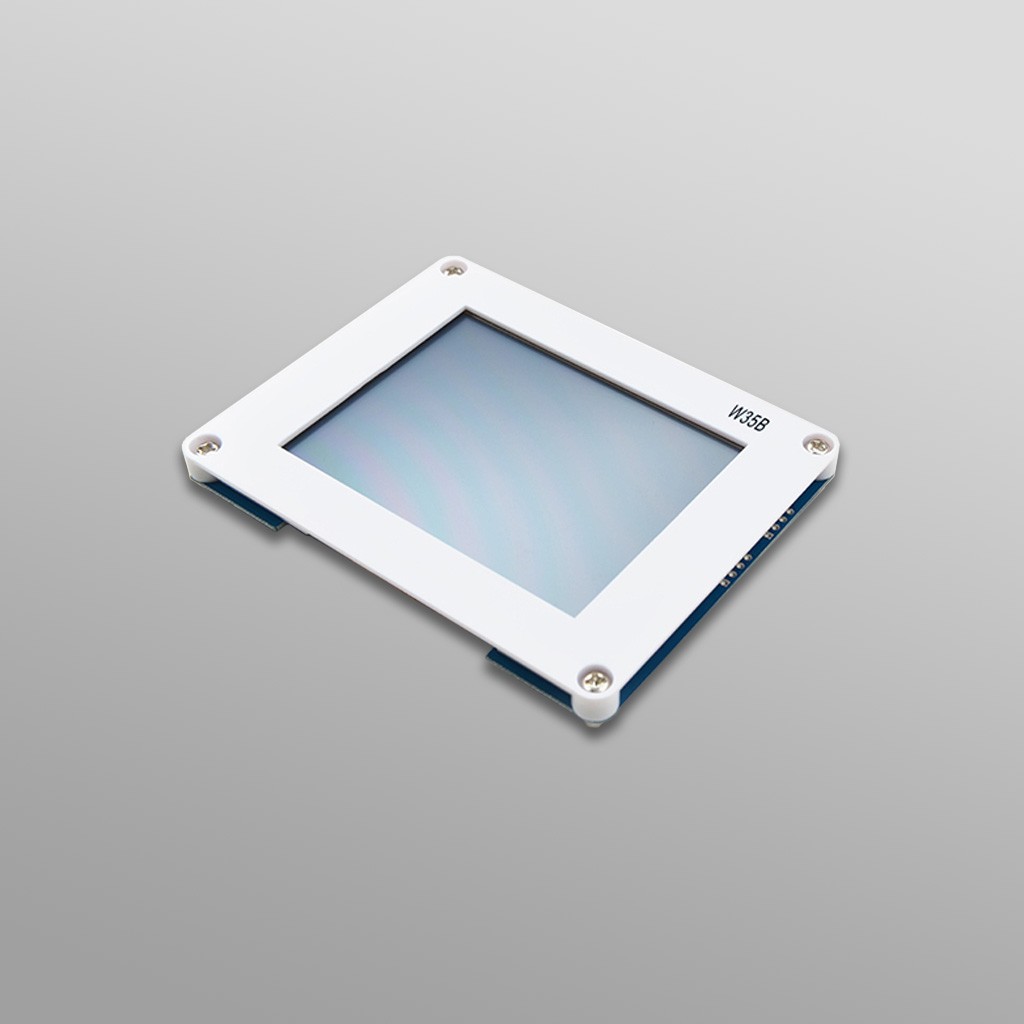

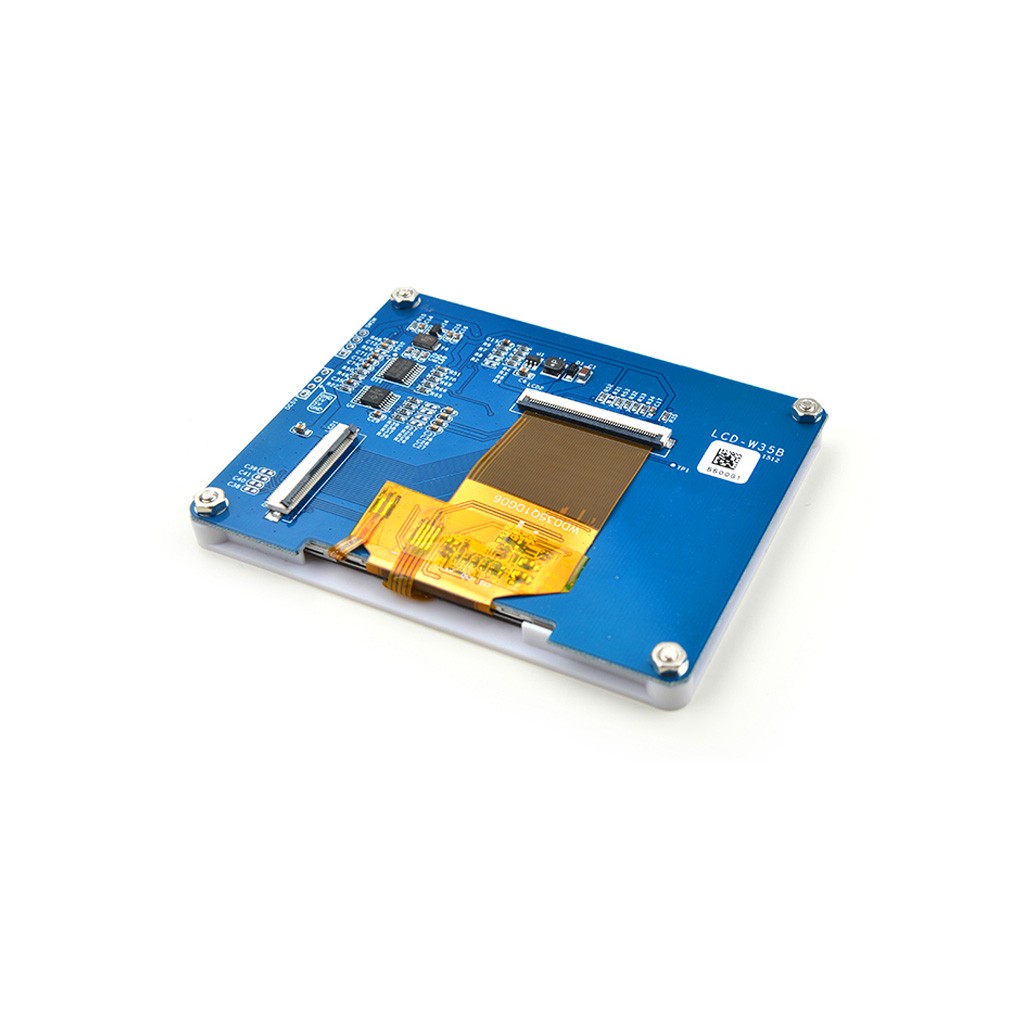

Компактные одноплатные компьютеры семейства NanoPi и NanoPC, наравне со своими прочими аналогами, способны выводить любую графическую информацию, будь то окно операционной системы или интерфейс другого запущенного приложения. Они тажке поддерживают удобный способ ввода данных через сенсорную панель. Специально для этой платформы разработан 3.5-дюймовый цветной дисплей S70 FriendlyARM. Модель обладает ЖК-матрицей TN-TFT с разрешением 320х240 точек и укомплектована резистивной сенсорной панелью, обрабатывающей только 1 касание. Дисплей W35B оснащён единственным 40-контактным разъёмом подключения FFC/FPC с последовательной шиной RGB666 для передачи изображения и однопроводной шиной OneWire для остальных функций. У дисплея малая толщина, всего 10.5мм, и интересный дизайн корпуса со скруглёнными углами.

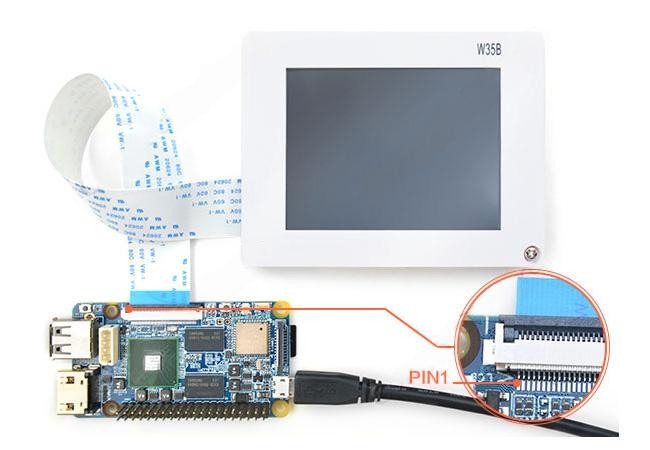

Дисплей W35B совместим со множеством ARM-плат производства FriendlyELEC серии NanoPi, NanoPC, Mini, Tiny или Smart, несмотря на различие в количестве соединительных контактов в интерфейсных разъёмах некоторых из них. Для серии Mini используется адаптер FFC/DIP. Наглядный пример коммутации 40-контактного шлейфа от дисплея с 45-контактным разъёмом NanoPi 2 представлен на изображении:
 |
Интерфейсы разъёма подключения
| Контакт# | Название | Описание |
| 1, 2 | VDD_5V | Напряжение питания LCD модуля 5В |
| 11?20?29 | DGND | Общий, заземление |
| 3-10 | VD0-VD7 | RGB синий составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 12-19 | VD8-VD15 | RGB зелёный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 21-28 | VD16-VD23 | RGB красный составляющий, от младшего бита (LSB) к старшему биту (MSB) |
| 30 | TOUT1 | Нет подключения |
| 31 | EINT10 | Подключен к порту PA3 STM8S003F3P6. Контроллер используется для идентификации модели LCD, реализует функцию сенсорной панели и управляет подсветкой (см. Технология FriendlyARM OneWIRE) |
| 32 | nRESET | Низкоуровневый сброс контроллера сенсорной панели |
| 33 | VDEN | Сигнал включения данных вертикальной развёртки |
| 34 | VSYNC | Сигнал вертикальной синхронизации |
| 35 | HSYNC | Сигнал горизонтальной синхронизации |
| 36 | VCLK | Сигнал синхронизации частоты пикселя |
| 37, 38, 39, 40 | NC | Нет подключения |
Технология FriendlyARM OneWIRE
Все дисплейные модули FriendlyARM обладают проприетарным интерфейсом OneWire, отличающегося от общеизвестного однопроводного стандарта OneWire частотой сигнала 9.6кГц, генерируемой с помощью таймеров процессора ARM (но не ШИМ). В схему каждого LCD модуля FriendlyARM встроен OneWire процессор ARM, в памяти которого храниться уникальный номер ID. Этот идентификатор позволяет операционной системе одноплатного ПК семейства FriendlyARM правильно распознать LCD и загрузить для него соответствующий драйвер. Таким образом реализуется метод подключения, аналогичный технологии Plug-and-Play. Кроме того, интерфейс OneWire FriendlyARM применяется для настройки уровня подсветки LCD. Значение в диапазоне передаётся во встроенный в дисплей процессор ARM и им же обрабатывается.

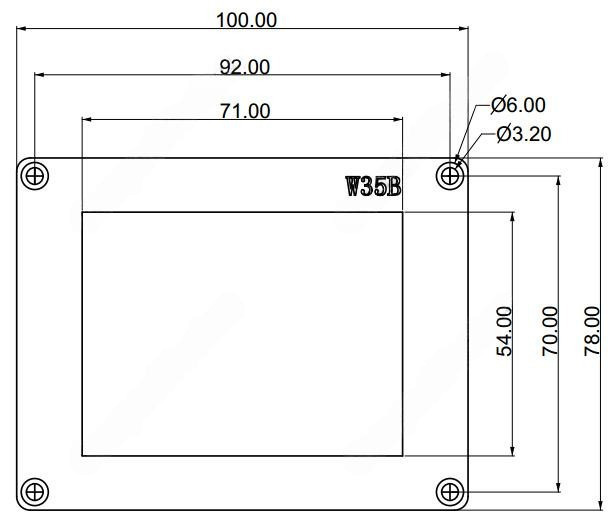

Физические размеры, мм
 |
Документация
- Электрическая принципиальная схема дисплея W35B FriendlyARM (PDF);
- Спецификация матрицы WD035H3-54TM-A2 (англ., PDF);
- Поддержка FriendlyARM на GitHub;
- FriendlyELEC вики для LCD-W35B (web-версия);
------------------
